第三章地图投影的基本原理

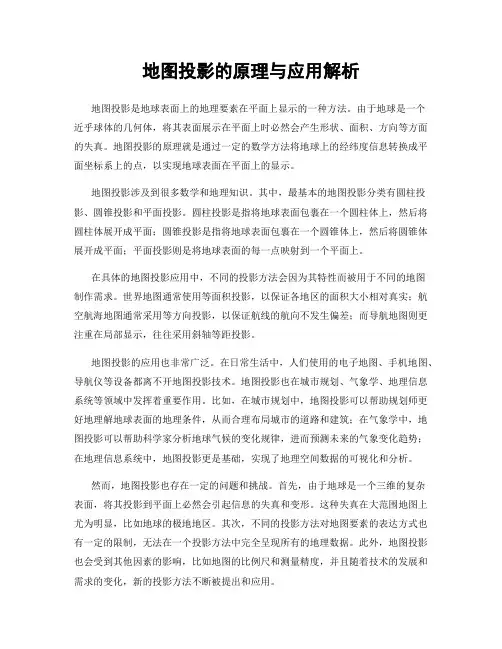

地图投影的原理与应用解析地图投影是地球表面上的地理要素在平面上显示的一种方法。

由于地球是一个近乎球体的几何体，将其表面展示在平面上时必然会产生形状、面积、方向等方面的失真。

地图投影的原理就是通过一定的数学方法将地球上的经纬度信息转换成平面坐标系上的点，以实现地球表面在平面上的显示。

地图投影涉及到很多数学和地理知识。

其中，最基本的地图投影分类有圆柱投影、圆锥投影和平面投影。

圆柱投影是指将地球表面包裹在一个圆柱体上，然后将圆柱体展开成平面；圆锥投影是指将地球表面包裹在一个圆锥体上，然后将圆锥体展开成平面；平面投影则是将地球表面的每一点映射到一个平面上。

在具体的地图投影应用中，不同的投影方法会因为其特性而被用于不同的地图制作需求。

世界地图通常使用等面积投影，以保证各地区的面积大小相对真实；航空航海地图通常采用等方向投影，以保证航线的航向不发生偏差；而导航地图则更注重在局部显示，往往采用斜轴等距投影。

地图投影的应用也非常广泛。

在日常生活中，人们使用的电子地图、手机地图、导航仪等设备都离不开地图投影技术。

地图投影也在城市规划、气象学、地理信息系统等领域中发挥着重要作用。

比如，在城市规划中，地图投影可以帮助规划师更好地理解地球表面的地理条件，从而合理布局城市的道路和建筑；在气象学中，地图投影可以帮助科学家分析地球气候的变化规律，进而预测未来的气象变化趋势；在地理信息系统中，地图投影更是基础，实现了地理空间数据的可视化和分析。

然而，地图投影也存在一定的问题和挑战。

首先，由于地球是一个三维的复杂表面，将其投影到平面上必然会引起信息的失真和变形。

这种失真在大范围地图上尤为明显，比如地球的极地地区。

其次，不同的投影方法对地图要素的表达方式也有一定的限制，无法在一个投影方法中完全呈现所有的地理数据。

此外，地图投影也会受到其他因素的影响，比如地图的比例尺和测量精度，并且随着技术的发展和需求的变化，新的投影方法不断被提出和应用。

地图投影应用的是什么原理1. 地图投影的背景在地理信息系统（GIS）领域中，地图投影是将地球表面上的曲面投影到平面上的过程。

由于地球是一个球体，为了将其表面展示在平面上，需要进行地图投影。

地图投影的原理是通过将地球三维表面的经纬度坐标映射到二维平面上的坐标系统，以便能够准确表示地球上各个地点的位置和空间关系。

2. 地球的形状与地图投影地球是一个近似于椭球体的球体，其形状并非完全规则。

在进行地图投影时，需要选择某种基准椭球体或基准球体作为参考。

常用的基准椭球体有WGS84、GRS80等。

利用这些基准椭球体，可以确定地球的大致形状和大小，并进行地图投影的计算。

3. 地图投影的分类根据地球表面的特性和投影需求的不同，地图投影可以分为以下几种类型：3.1 地心投影地心投影是将地球表面投影到球面上的一种投影方式。

通过将地球表面上的点映射到球体上，再将球体展开为平面，得到地图的投影。

地心投影常用于全球范围的地图制作，如国际上广泛使用的Mercator投影。

3.2 柱面投影柱面投影是指将地球表面投影到一个柱体上，再将柱面展开为平面的一种投影方式。

柱面投影的特点是纬线和经线都是直线，保持了地图上的形状，但是有些地方存在面积的形变。

柱面投影通常用于中纬度地区的地图制作，如UTM投影。

3.3 锥面投影锥面投影是将地球表面投影到一个锥体上，再将锥面展开为平面的一种投影方式。

锥面投影在某个特定的纬线上会有最小的形变，但是远离该纬线的地方形变会增大。

锥面投影常用于纬度范围较大的地图制作，如Lambert投影。

3.4 平面投影平面投影是指将地球表面投影到一个平面上的一种投影方式。

平面投影在局部地图制作中较为常见，如城市地图、航空地图等。

在平面投影中，地球表面上的点到平面上的距离和角度会产生较大的变化，所以平面投影的适用范围较小。

4. 地图投影的应用地图投影在现代社会中具有广泛的应用。

以下列举几个常见的应用领域：4.1 地图制作与导航地图投影是创建地图的基础，通过地图投影可以将地球上的各个地理要素准确地绘制在地图上，帮助人们了解地理空间关系，从而进行导航、规划路线等操作。

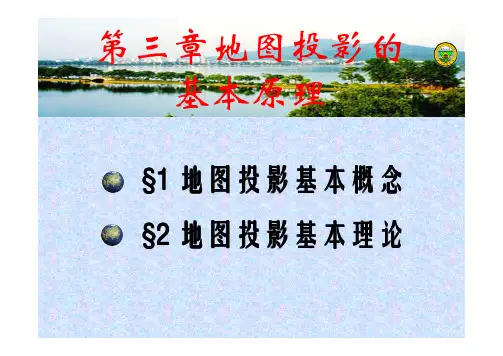

第三章地图投影的基本原理§1 1 地图投影基本概念地图投影基本概念地图投影基本概念§2 2 地图投影基本理论地图投影基本理论地图投影基本理论§1 地图投影基本概念一、地图投影的概念和实质二、地图投影的研究对象及任务地图投影——在球面与平面之间建立点与点之间对应函数关系的数学方法。

研究地图投影的理论、方法、应用和变换等学问的科学，称地图投影学或数学制图学。

{),(),(21λϕλϕf y f x ==一、地图投影基本方法1．几何透视法——利用透视线的关系，将地球体面上的点投影到投影面上的一种投影方法。

2．数学分析法——在球面与投影面之间建立点与点的函数关系，在平面上确定坐标网的一种投影方法。

实施投影时，①球面上一些经纬线的交点展绘在平面上；②对应连接经线和纬线，构成经纬网，球面上的点，按其经纬度转绘在平面上。

二、地图投影的基本概念地图投影原理证明，在一般情况下，椭球表面上无限小的圆圈投影到平面上为一椭圆，称之为变形椭圆（变形椭圆（ellipse of distortion ellipse of distortion ellipse of distortion））。

即，图形的比例尺不仅取决于点位，而且可能随着该点上方向的不同而变化。

因此，可分为主比例尺和局部比例尺。

主比例尺---等于地球椭球模型的比例尺。

局部比例尺---是作为地图上无限短的线段与椭球面上相应线段之比值。

取地面上一个微分圆，将它投影后变为椭圆（除个别为正圆外，一般皆为椭圆），通过研究其在投影平面上的变化，作为地图投影变形的几何解释，这样的椭圆称为变形椭圆（TissotTissot’’s indicatrix 蒂索指线）。

只要有投影就会产生变形；对某一地图投影来讲，不存在这种变形，就一定存在另一种或两种变形。

人们只有掌握地图投影变形性质和规律，才能有目的地支配和控制地图投影的变形。

§2 地图投影的变形Tissot’’s TheoremTissot一、长度变形二、角度变形三、面积变形四、等变形线M.A. Tissot’s Theorem定律底索法国数学家无论采用何种转换方法，球面上每一点至少有一对正交方向线，在投影平面上仍能保持其正交关系。

地图投影的原理及应用实例1. 地图投影的基本概念地图投影是指将三维的地球表面投影到一个平面上，以便于进行测量、绘制和分析地理信息。

地图投影的过程中，由于地球是一个球体，不可避免地会出现一定的形变。

不同的地图投影方法会选择不同的投影面，以及不同的数学模型和变形形式，以最大程度地减小形变。

2. 常见的地图投影方法2.1 圆柱投影法•圆柱投影法是将地球投影到一个圆柱体上，再将圆柱体展开为平面的投影方法。

•常见的圆柱投影方法有墨卡托投影、等面积圆柱投影、等距圆柱投影等。

2.2 锥形投影法•锥形投影法是将地球投影到一个圆锥体上，再将圆锥体展开为平面的投影方法。

•常见的锥形投影方法有兰勃特圆锥投影、兰勃托等角圆锥投影等。

2.3 平面投影法•平面投影法是将地球投影到一个平面上的投影方法。

•常见的平面投影方法有斯体列克平面投影、等角正矩形平面投影等。

3. 地图投影的原理地图投影的原理是将地球上的地理坐标转换为平面上的坐标。

具体的计算方法有很多种，但基本思想是利用数学模型将球面的点映射到平面上的相应点，从而实现地球表面到地图平面的映射。

地球经纬度坐标转换为平面坐标的公式如下：X = R * cos(φ) * cos(λ0 - λ)Y = R * cos(φ) * sin(λ0 - λ)其中，X和Y表示地球上的点在平面上的投影坐标，R表示地球的半径，φ和λ表示地球上的点的纬度和经度，λ0表示中央子午线的经度。

4. 地图投影的应用实例4.1 航空航天地图投影在航空航天领域中起着重要的作用。

航空航天中常用的地图投影方法是墨卡托投影。

墨卡托投影能将地球表面的航线直观地展示出来，便于飞行员进行导航和飞行计划。

4.2 地理信息系统地图投影在地理信息系统（GIS）中的应用非常广泛。

GIS系统中的地图投影方法需要考虑到形变问题，并且需要选择适合不同应用场景的投影方法。

例如，在城市规划中，会使用等面积圆柱投影；在区域分析中，会使用兰勃特圆锥投影等。

地图投影的名词解释地图投影是将三维的地球表面投影到二维平面上的一种方法。

由于地球是一个近似于椭球体的形状，而平面是一个无限大的二维表面，所以在将地球表面转化为平面的过程中，必然会出现形状、面积、方向等的变形，这就是地图投影的本质所在。

一、地图投影的基本原理地图投影是地理学与地图制图学中的重要内容，其基本原理可以理解为建立地球和平面之间的映射关系。

在投影过程中，地球表面上的点被映射到平面上的相应点，形成了地图上的数据。

而为了准确地表示地球表面的形状、地理特征等信息，需要选择适合的投影方案。

二、地图投影的分类根据不同的目的和需求，地图投影可以分为多种类型，常见的包括等距投影、等面积投影、等角投影和混合投影等。

1. 等距投影等距投影是指投影后的地图上的任意两点之间的距离与地球上的相应两点之间的距离保持一致。

这种投影方法在测量和导航等领域非常有用，常见的等距投影有墨卡托投影和极射同圆投影等。

2. 等面积投影等面积投影是指在地球表面的任意区域上，被投影到地图上的区域与地球上相应区域的面积保持一致。

这种投影方法在研究地区的面积分布、资源分布等方面非常有用，常见的等面积投影有兰勃托投影和豪森投影等。

3. 等角投影等角投影是指投影后的地图上的任意两条曲线之间的夹角与地球上的相应两条曲线之间的夹角保持一致。

这种投影方法在表示地球表面的形状、方向等方面非常有用，常见的等角投影有兰勃托投影和伪卫星投影等。

4. 混合投影混合投影是指将两种或多种投影方法结合起来使用，通过调整参数或变换过程来达到更好的投影效果。

这种投影方法在综合考虑地球表面的形状、面积、方向等特征上非常有用，常见的混合投影有兰勃托-兰勃托投影和兰勃托-极射同圆投影等。

三、地图投影的应用领域地图投影在地理信息系统、导航、城市规划等领域具有广泛的应用。

通过合适的投影方法，可以制作出形状准确、信息完整的地图，为人们的生产、生活与研究提供参考和支持。

1. 地理信息系统地图投影在地理信息系统中是至关重要的，它将实际地球表面上的数据转化为平面上的点、线、面等要素，使得地理数据在计算机中得以处理和分析。

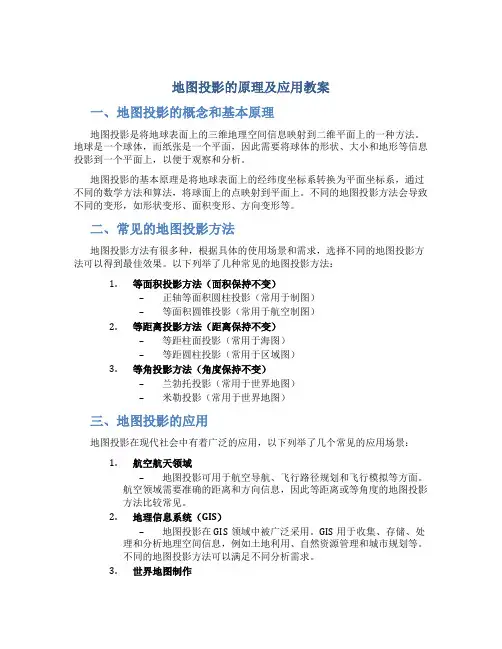

地图投影的原理及应用教案一、地图投影的概念和基本原理地图投影是将地球表面上的三维地理空间信息映射到二维平面上的一种方法。

地球是一个球体，而纸张是一个平面，因此需要将球体的形状、大小和地形等信息投影到一个平面上，以便于观察和分析。

地图投影的基本原理是将地球表面上的经纬度坐标系转换为平面坐标系，通过不同的数学方法和算法，将球面上的点映射到平面上。

不同的地图投影方法会导致不同的变形，如形状变形、面积变形、方向变形等。

二、常见的地图投影方法地图投影方法有很多种，根据具体的使用场景和需求，选择不同的地图投影方法可以得到最佳效果。

以下列举了几种常见的地图投影方法：1.等面积投影方法（面积保持不变）–正轴等面积圆柱投影（常用于制图）–等面积圆锥投影（常用于航空制图）2.等距离投影方法（距离保持不变）–等距柱面投影（常用于海图）–等距圆柱投影（常用于区域图）3.等角投影方法（角度保持不变）–兰勃托投影（常用于世界地图）–米勒投影（常用于世界地图）三、地图投影的应用地图投影在现代社会中有着广泛的应用，以下列举了几个常见的应用场景：1.航空航天领域–地图投影可用于航空导航、飞行路径规划和飞行模拟等方面。

航空领域需要准确的距离和方向信息，因此等距离或等角度的地图投影方法比较常见。

2.地理信息系统（GIS）–地图投影在GIS领域中被广泛采用。

GIS用于收集、存储、处理和分析地理空间信息，例如土地利用、自然资源管理和城市规划等。

不同的地图投影方法可以满足不同分析需求。

3.世界地图制作–制作世界地图时需要综合考虑地球表面的形状和大小，以及各个国家和地区的关系。

通过选择合适的地图投影方法可以保持地图的形状、面积和方向等信息。

四、教学方法和活动设计为了帮助学生更好地理解地图投影的原理和应用，可以采用以下教学方法和活动设计：1.讲解概念–对地图投影的定义和基本原理进行详细讲解，帮助学生理解地图投影的作用和意义。

2.展示示例–利用投影仪或电子显示屏展示不同地图投影方法的示例，以便学生直观地观察和比较。

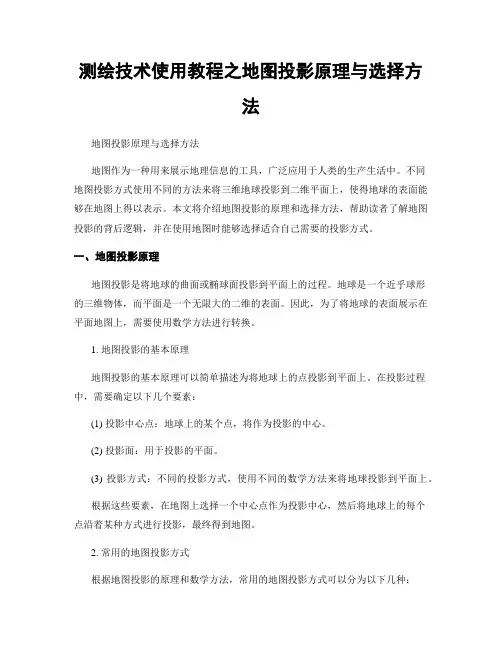

测绘技术使用教程之地图投影原理与选择方法地图投影原理与选择方法地图作为一种用来展示地理信息的工具，广泛应用于人类的生产生活中。

不同地图投影方式使用不同的方法来将三维地球投影到二维平面上，使得地球的表面能够在地图上得以表示。

本文将介绍地图投影的原理和选择方法，帮助读者了解地图投影的背后逻辑，并在使用地图时能够选择适合自己需要的投影方式。

一、地图投影原理地图投影是将地球的曲面或椭球面投影到平面上的过程。

地球是一个近乎球形的三维物体，而平面是一个无限大的二维的表面。

因此，为了将地球的表面展示在平面地图上，需要使用数学方法进行转换。

1. 地图投影的基本原理地图投影的基本原理可以简单描述为将地球上的点投影到平面上。

在投影过程中，需要确定以下几个要素：(1) 投影中心点：地球上的某个点，将作为投影的中心。

(2) 投影面：用于投影的平面。

(3) 投影方式：不同的投影方式，使用不同的数学方法来将地球投影到平面上。

根据这些要素，在地图上选择一个中心点作为投影中心，然后将地球上的每个点沿着某种方式进行投影，最终得到地图。

2. 常用的地图投影方式根据地图投影的原理和数学方法，常用的地图投影方式可以分为以下几种：(1) 圆柱投影：将地球表面投影到一个圆柱体上，然后再展开到平面上。

圆柱投影是最简单的投影方式之一，常见的包括墨卡托投影、兰勃托投影等。

(2) 锥形投影：将地球表面投影到一个锥面上，然后再展开到平面上。

锥形投影在地理教学中常用，常见的有兰勃特投影、麦卡托投影等。

(3) 平展投影：将地球表面直接展开到平面上，无需投影到其他几何体上。

平展投影是最直接的投影方式，常见的有等经纬度投影、正交投影等。

这些投影方式都有各自的特点和适用范围，根据需要选择合适的投影方式可以更好地展示地理信息。

二、选择地图投影的方法在实际应用中，如何选择合适的地图投影方式是一个关键问题。

以下是一些选择地图投影的方法和建议：1. 根据使用目的选择投影方式不同的投影方式适用于不同的使用目的。

如何进行地图投影与坐标系转换地图投影与坐标系转换是地理信息系统（GIS）领域中的重要概念和技术应用。

它们在地图制作、空间分析和地理数据处理等方面起到关键作用。

本文将介绍地图投影和坐标系转换的基本原理、常用方法和应用场景，并探讨如何进行高效准确的地图投影和坐标系转换。

一、地图投影的基本原理地图投影是将地理空间的三维曲面投影到二维平面上的过程。

由于地球是个球形体，而平面是个二维曲面，所以在将地球投影到平面上时，必然会产生一些畸变。

地图投影的基本原理是通过数学方法将地球的曲面映射到平面上，使得地球上的地理现象在地图上能够呈现出来。

常见的地图投影方法包括圆柱投影、圆锥投影和平面投影。

圆柱投影将地球的表面展开成一个圆柱体，然后再将这个圆柱体展开成一个矩形平面，形成柱面投影。

圆锥投影则是将圆锥体展开成一个扇形或者六边形，形成锥面投影。

而平面投影则是将地球的表面投影到一个平面上。

不同的地图投影方法适用于不同的应用场景。

例如，在全球海洋表面测绘中常采用圆柱投影，而在大规模区域测绘中常采用圆锥投影。

而平面投影则主要用于局部区域的测绘。

二、坐标系转换的基本原理坐标系转换是将一个坐标系中的点的坐标转换到另一个坐标系中的过程。

在地理信息系统中，经纬度坐标系（地理坐标系）和平面坐标系（投影坐标系）是常见的两种坐标系统。

由于地球是个球体，所以在使用地理坐标系描述地球表面上的点时，需要使用经度和纬度两个坐标值。

而在使用投影坐标系描述地球表面上的点时，可以使用x和y两个坐标值。

由于地理坐标系和投影坐标系是不同的坐标系统，它们之间的坐标值不可互相通用。

因此，当我们需要在地理坐标系和投影坐标系之间进行转换时，就需要进行坐标系转换。

常用的坐标系转换方法包括正向转换和反向转换。

正向转换是将地理坐标系中的经纬度坐标转换为投影坐标系中的x和y坐标。

反向转换则是将投影坐标系中的x和y坐标转换为地理坐标系中的经纬度坐标。

坐标系转换的基本原理是通过一些数学公式和参数，将经纬度坐标与投影坐标进行相互转换。

地图投影的原理及应用1. 地图投影的基本原理地图是将地球表面的三维空间变成二维平面，为了能够在平面上准确表示地球表面的地理信息，地图采用了投影的方式。

地图投影是将地球表面经纬度坐标系上的点投影到平面上的过程。

地图投影的基本原理主要包括以下几个方面：1.1 地球的形状对地图投影的影响地球是一个近似于椭球体的几何体，而地图是平面上的二维图形。

由于地球的形状不同于平面，所以在进行地图投影时需要对地球的形状进行适当的变换和调整。

1.2 地图投影的分类地图投影可以根据投影面形状的不同进行分类，常见的地图投影包括圆柱投影、圆锥投影和平面投影。

•圆柱投影是指将地球表面的经纬度坐标投影到一个切线于地球的圆柱面上，然后再将该圆柱面展开成平面。

•圆锥投影是指将地球表面的经纬度坐标投影到一个切线于地球的圆锥面上，然后再将该圆锥面展开成平面。

•平面投影是指将地球表面的经纬度坐标投影到一个切线于地球的平面上。

1.3 常见的地图投影方法常见的地图投影方法有正轴等角投影、保角正轴等秘莉投影、兰伯特投影等。

•正轴等角投影：该投影方法是以地球球心为视点，平行线和经线保持等间距的投影方式，保持角度的一致性。

•保角正轴等秘莉投影：该投影方法是在正轴等角投影的基础上，通过调整投影面形状，使得面积的变化可以最小化，从而保持角度和面积的一致性。

•兰伯特投影：该投影方法以一个圆锥面切线于地球的一个经线，然后将该圆锥面展开成平面。

这种投影方法在地理信息系统中使用较为广泛。

2. 地图投影的应用地图投影的应用非常广泛，以下列举了几个常见的应用领域：2.1 地理信息系统（GIS）地理信息系统是利用计算机和空间数据采集、存储、管理、查询和分析技术来展示和分析地球表面的信息。

地图投影是GIS中非常重要的一部分。

GIS主要包括地图显示、GIS分析与查询、地图制作等功能。

在地图显示和地图制作功能中，地图投影能够将地理数据以地图的形式进行可视化展示。

2.2 旅游和导航在旅游和导航方面，地图投影被广泛应用于电子地图和导航系统中。
