车速表指示误差检验

汽车车速表的检验车速表检测1汽车车速表的检验一、车速表误差的检测原理：V=L ?n ?60×10-6V:滚筒的线速度，km/h ；L:滚筒的圆周长，mm ；n ：滚筒的转速，r/min 。

二、车速表试验台的分类与组成1、分类：标准型车速表试验台、驱动型车速表试验台、综合式试验台2、标准型车速表试验台的组成由速度测量装置（滚筒、速度传感器）、速度指示装置（指针或数字仪表）、速度报警装置、辅助装置（安全装置、滚筒抱死装置、举升保护装置）等部分组成。

速度传感器的结构原理：1、测速发电机2、电磁式速度传感器3、霍尔速度传感器4、光电编码盘三、车速表的检验方法在车速表试验台上进行。

（1）车速表误差的检验在车速表检验台上进行，对于无法在车速表试验台上检验车速表指示误差的机动车可路试检验车速表指示误差。

（2）将被测机动车的车轮驶上车速表检验台的滚筒上使之旋转，当该机动车车速表的指示值（V 1）为40km/h时，车速表检验台速度指示值（V 2）为32.8km/h~40km/h 范围内为合格。

当车速表检验台速度指示值（V 2）为40km/h 时，机动车车速表的指示值（V 1）为40km/h~48km/h 范围内为合格。

四、检验要求GB18565-2001：车速表的允许误差范围为+20%~-5%。

GB7258-2012：车速表V 1与实际车速V 2符合下列关系式：0≤V 1-V 2≤(V 2/10)+4。

五、车速表检测结果分析车速表误差的原因：1、车速表内转动的零件与磁性元件在使用过程中产生的磨损和性能变化；2、汽车轮胎的磨损，轮胎的气压等。

车速表误差的测量原理车速表误差的测量需采用滚筒式车速表试验台进行，将被测汽车车轮置于滚筒上旋转，模拟汽车在道路上的行驶状态。

测量时，由被测车轮驱动滚筒旋转或由滚筒驱动车轮旋转，滚筒端部装有速度传感器(测速发电机)，测速发电机的转速随滚筒转速的增高而增加，而滚筒的转速与车速成正比，因此测速发电机发出的电压也与车速成正比。

滚筒的线速度、圆周长与转速之间的关系，可用下式表达：式中V——滚筒的线速度，km／h；L——滚筒的圆周长，mm；n——滚筒的转速，r／min。

因车轮的线速度与滚筒的线速度相等，故上述的计算值即为汽车的实际车速值，由车速表试验台上的速度指示仪表显示，称为试验台指示值。

车轮在滚筒上转动的同时，汽车驾驶室内的车速表也在显示车速值，称为车速表指示值。

将试验台指示值与车速表指示值相比较，即可得出车速表的指示误差。

检测方法(1)接通试验台电源。

(2)升起滚筒间的举升器。

(3)将被检车辆开上试验台，使输出车速信号的车轮尽可能与滚筒成垂直状态地停放在试验台上。

(4)降下滚筒间的举升器，至轮胎与举升器托板完全脱离为止。

(5)用挡块抵住位于试验台滚筒之外的一对车轮，防止汽车在测试时滑出试验台。

(6)使用标准型试验台时应作如下操作：①待汽车的驱动轮在滚筒上稳定后，挂入最高档，松开驻车制动器，踩下加速踏板使驱动轮带动滚筒平稳地加速运转。

②当汽车车速表的指示值达到规定检测车速(40km／h)时，读出试验台速度指示仪表的指示值；或当试验台速度指示仪表的指示值达到检测车速时，读取车速表的指示值。

(7)使用驱动型试验台时应作如下操作：①接合试验台离合器，使滚筒与电动机联在一起。

②将汽车的变速器挂人空档，松开驻车制动器，起动电动机，使电动机驱动滚筒旋转。

③当汽车车速表的指示值达到检测车速时，读取试验台速度指示仪表的指示值；或当试验台速度指示仪表达到检测车速时，读取汽车车速表的指示值。

(8)测试结束后，轻轻踩下汽车制动踏板，使滚筒停止转动。

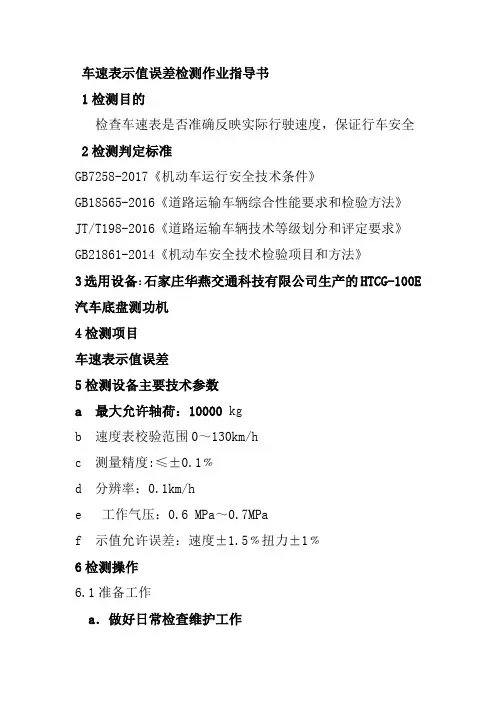

车速表示值误差检测作业指导书1检测目的检查车速表是否准确反映实际行驶速度，保证行车安全2检测判定标准GB7258-2017《机动车运行安全技术条件》GB18565-2016《道路运输车辆综合性能要求和检验方法》JT/T198-2016《道路运输车辆技术等级划分和评定要求》GB21861-2014《机动车安全技术检验项目和方法》3选用设备：石家庄华燕交通科技有限公司生产的HTCG-100E 汽车底盘测功机4检测项目车速表示值误差5检测设备主要技术参数a 最大允许轴荷：10000 kgb 速度表校验范围0～130km/hc 测量精度:≤±0.1﹪d 分辨率：0.1km/he 工作气压：0.6 MPa～0.7MPaf 示值允许误差：速度±1.5﹪扭力±1﹪6检测操作6.1准备工作a．做好日常检查维护工作b. 打开工位控制电源，启动计算机进入车速标定界面；c 转动速度台滚筒，计算机上应显示速度变化；d 退出标定界面进入待检状态。

6.2检测引车员以3～5km/h 速度将车辆正直居中驶上检验台，驱动轮停放在测速滚筒上，降下举升器或放松滚筒锁止机构，防止车辆向前驶出该工位，当车速表指示40 km/h时，测取实际车速，检验结束。

升起举升器或滚筒锁止，将车辆驶出检验台。

6.3车速表指示误差当该车的车速表指示值为40km/h时，车速表检验台速度指示仪表的指示值为 32.8km/h～40.0km/h范围内为合格。

7设备日常检查维护及保养A使用注意事项（1）车辆外部清洗干净；轮胎花纹中不得夹有石粒；（2）轮胎气压符合标准（3）车辆沿行车中心线驶入测功机，将驱动轮停车举升器上；（4）测试前将非驱动轮各放置止动器，后牵引钩与地锚用钢丝绳联接并张紧；（5）举升器没有举起时，车辆不得强行通过，以免损坏设备；（6）检测时严禁受检车辆使用制动器，检测过程中车辆起动不应过猛；B定期维护与保养（1）清洁仪器（2）各润滑点每半年注一次;（3）每半年检查一次同步带、电动机传动带,各部件螺栓螺母发现明显的磨损或变形应及时更换。

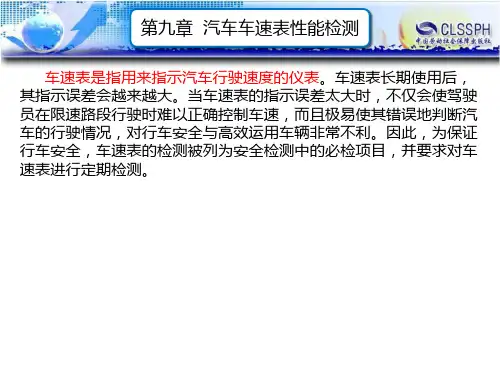

车速表的检测汽车行驶速度对交通安全有很大影响，尤其在限速路段，驾驶员必须按照车速表的指示值，准确地控制车速，为此，要求车速表本身一定要准确可靠。

车速表经长期使用，由于驱动其工作的传动齿轮、软轴及车速表本身技术状况的变化以及因轮胎磨损使驱动车轮滚动半径的变化，车速表指示误差会愈来愈大。

如果车速表的指示误差过大，驾驶员就难以正确控制车速，且极易因判断失误而造成交通事故。

为确保车速表的指示精度，必须适时对车速表进行检测、校正。

一、车速表试验台的结构与测量原理(一)车速表误差的测量原理车速表误差的测量需采用滚筒式车速表试验台进行，将被测汽车车轮置于滚筒上旋转，模拟汽车在道路上的行驶状态。

测量时，由被测车轮驱动滚筒旋转或由滚筒驱动车轮旋转，滚筒端部装有速度传感器(测速发电机)，测速发电机的转速随滚筒转速的增高而增加，而滚筒的转速与车速成正比，因此测速发电机发出的电压也与车速成正比。

滚筒的线速度、圆周长与转速之间的关系，可用下式表达：式中V——滚筒的线速度，km／h；L——滚筒的圆周长，mm；n——滚筒的转速，r／min。

因车轮的线速度与滚筒的线速度相等，故上述的计算值即为汽车的实际车速值，由车速表试验台上的速度指示仪表显示，称为试验台指示值。

车轮在滚筒上转动的同时，汽车驾驶室内的车速表也在显示车速值，称为车速表指示值。

将试验台指示值与车速表指示值相比较，即可得出车速表的指示误差。

(二)车速表试验台的结构车速表试验台有三种类型：无驱动装置的标准型，它依靠被测车轮带动滚筒旋转；有驱动装置的驱动型，它由电动机驱动滚筒旋转；把车速表试验台与制动试验台或底盘测功试验台组合在一起的综合型。

(1)标准型车速表试验台该试验台由速度测量装置、速度指示装置和速度报警装置等组成，如图4-12所示。

图4-12标准型车速表试验台1-滚筒；2-联轴器；3-零点校正螺钉；4-速度指示仪表；5-蜂鸣器；6-报警灯；7-电源灯；8-电源开关；9-举升器；10-速度传感器速度测量装置速度测量装置主要由框架、滚筒装置、速度传感器和举升器等组成。

机动车安全检验标准限值（设备检验部分）——如无特殊声明，检验标准限值依据：国标GB7258-2012《机动车运行安全技术条件》国标GB21861-2014《机动车安全技术检验项目和方法》1、速度表校验车速表指示误差（最大设计车速不大于 40 km/h 的机动车除外）车速表指示车速V1（单位：km/h）与实际车速V2（单位：km/h）之间应符合下列关系式：0 ≤ V1 - V2 ≤ （V2/10） + 4（32.8---40）2、侧滑检验汽车（三轮汽车除外）的车轮定位应与该车型的技术要求一致。

对前轴采用非独立悬架的汽车（前轴采用双转向轴时除外），其转向轮的横向侧滑量，用侧滑台检验时侧滑量值应在±5m/km之间。

3、常规制动检验行车制动项目包括车轮阻滞率、轴制动率、制动不平衡率、协调时间、整车制动率等指标。

驻车制动项目只有驻车制动率一个指标。

（1）行车制动率标准（2）加载制动率标准（3）制动不平衡率合格标准（4）驻车制动力合格标准（5）行车制动在产生最大制动效能时的踏板力或手握力应小于等于：乘用车和正三轮摩托车 500N ；摩托车（正三轮摩托车除外） 350N（踏板力）或250N（手握力）；其他机动车，700N 。

（6）驻车制动应通过纯机械装置把工作部件锁止，并且驾驶人施加于操纵装置上的力：——手操纵时，乘用车应小于等于 400N ，其他机动车应小于等于 600N；——脚操纵时，乘用车应小于等于 500N ，其他机动车应小于等于 700N 。

(7)平板制动计算方法轴制动率为测得的该轴左、右车轮最大制动力之和与该轴轴荷之百分比，对小（微）型载客汽车轴荷取左、右轮制动力最大时刻所分别对应的左、右轮荷之和，对其他机动车轴荷取该轴静态轴荷。

4、前照灯检验（1）前照灯远光光束发光强度检测标准机动车每只前照灯的远光光束发光强度应达到下表的要求。

测试时，其电源系统应处于充电状态。

前照灯远光光束发光强度最小值要求单位为坎德拉（2）前照灯光束偏移量检测标准b、远光光束灯照射位置检测标准（10m远处）5、路试标准（1）路试检验充分发出的平均减速度及制动稳定性要求（用便携式制动性能检（2）制动协调时间合格标准进行制动性能检验时的制动踏板力或制动气压应符合以下要求：a）满载检验时气压制动系：气压表的指示气压≤额定工作气压；液压制动系：踏板力，乘用车≤500N；其他机动车≤700N。

车速表指示误差检验作业指导书1 目的与范围汽车行驶速度对交通安全有很大影响，尤其在限速路段，驾驶员必须按照车速表的指示值，准确地控制车速，为此，要求车速表本身一定要准确可靠。

车速表是给驾驶员提供车速的重要信息，合理的车速表指示误差有助于驾驶员正确控制车速，是交通安全的一道提示屏障，车速表指示误差检验非常重要。

车速表经长期使用，由于驱动其工作的传动齿轮、软轴及车速表本身技术状况的变化以及因轮胎磨损使驱动车轮滚动半径的变化，车速表指示误差会愈来愈大。

如果车速表的指示误差过大，驾驶员就难以正确控制车速，且极易因判断失误而造成交通事故。

为确保车速表的指示精度，必须适时对车速表进行检测、校正。

本作业指导书适用于四轮及四轮以上机动车车速表指示误差检验。

对于无法在车速表检验台上检验车速表指示误差的机动车（如全时四轮驱动汽车、具有驱动防滑控制装置的汽车等），日常检验时不检验车速表指示误差，仅（结合底盘动态检验）确认车速表功能是否有效；但当相关管理部门或委托检验部门有特殊检验要求时，应路试检验车速表指示误差。

2 检测依据本作业指导书根据下列标准制定：GB 7258-2012《机动车运行安全技术条件》GB *****-2008《机动车安全技术检验项目和方法》2.1 检验方法GB *****-2008《机动车安全技术检验项目和方法》规定：“9.1.1 检验设备的选择车速表指示误差检验宜在滚筒式车速表检验台上进行。

”“9.1.2 检验程序a）将车辆正直居中驶上检验台，驱动轮停放在测速滚筒上；b）降下举升器或放松滚筒锁止机构，必要时在非驱动轮前部加止动块（前轮驱动车使用驻车制动）；c）当车速表指示40km/h时，测取实际车速，检验结束；d）升起举升器或锁止滚筒，将车辆驶出检验台。

”2.2 合格条件GB 7258-2012《机动车运行安全技术条件》4.124.12车速表指示车速V1（单位：km/h）与实际车速V2（单位：km/h）之间应符合下列关系式：0≤V1-V2≤（V2/10）+4即当车速表指示车速为40 km/h时，实际车速应为32.8～40km/h。

汽车车速表指示误差检测一、实验目的1．掌握汽车车速表指示误差检测方法和检测标准；熟悉汽车车速表试验台结构和检测原理；了解车速表误差形成的原因。

二、实验仪器设备SCS-10型车速表试验台，实验用汽油车一台三、各试验台结构与检测原理3．车速表试验台结构与检测原理（1）车速表试验台结构车速表试验台由速度测量装置、速度指示装置和速度报警装置等组成。

1）速度测量装置速度测量装置主要由框架、滚筒、转速传感器和举升器等组成。

滚筒一般为4个，安装在框架上。

在前、后滚筒之间设有举升器，以便汽车进出试验台。

转速传感器安装在滚筒的一端，将对应于滚筒转速发出的电信号送至速度指示装置。

2）速度指示装置速度指示装置根据转速传感器发出的信号，把以滚筒圆周长与滚筒转速算出的线速度，以km/h为单位在速度指示仪表上显示车速。

3）速度报警装置速度报警装置是为在测量时，便于判明车速表误差是否合格而设置的。

（2）检测原理车速表指示误差检测是以车速表试验台滚筒作为连续移动的路面，把被测车轮置于滚筒上旋转，模拟汽车在道路上行驶状态。

测量时，车轮驱动滚筒旋转，滚筒端部装有转速传感器。

滚筒的转速与车速成正比，转速传感器发出的电压随滚筒的转速而变化。

因此，实际车速，可由车速表试验台测出。

同时，汽车驾驶室内的车速表也将显示车速值，将两者相比较，即可得出车速表的指示误差。

2．实验步骤（1）检测前准备工作1）轮胎气压应符合汽车制造厂规定，轮胎上粘有油污、泥土、水或石子时，应清理干净。

2）打开试验台电源开关，仪器自检、预热、调零。

3）清洁试验台上面及其周围的污物。

4）打开试验台锁止装置，检查各机构工作情况是否正常。

（2）检测方法车速表示值误差检测：1)接通试验台电源。

2)升起滚筒间的举升器。

3)将被检车辆开上试验台，使驱动轮尽可能与滚筒成垂直状态地停放在试验台上。

4)降下举升器，至轮胎与举升器托板完全脱离为止。

5)用挡块抵住位于试验台滚筒之外的一对车轮，防止汽车在测试时滑出试验台。
