网络线接头 b 接法

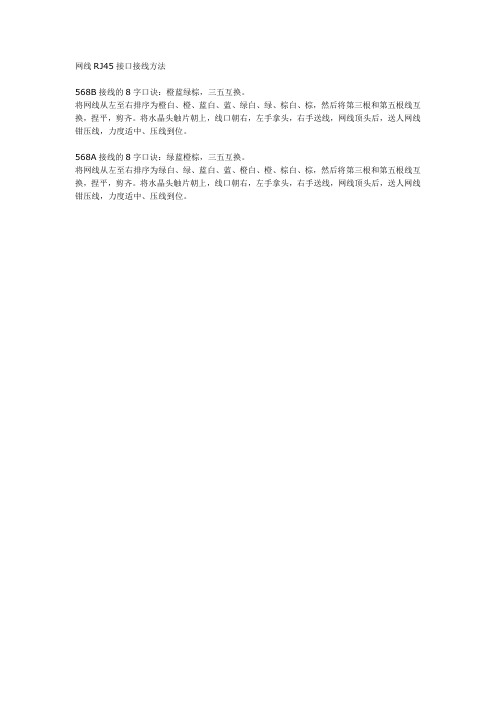

网线RJ45接口接线方法
568B接线的8字口诀：橙蓝绿棕，三五互换。

将网线从左至右排序为橙白、橙、蓝白、蓝、绿白、绿、棕白、棕，然后将第三根和第五根线互换，捏平，剪齐。

将水晶头触片朝上，线口朝右，左手拿头，右手送线，网线顶头后，送人网线钳压线，力度适中、压线到位。

568A接线的8字口诀：绿蓝橙棕，三五互换。

将网线从左至右排序为绿白、绿、蓝白、蓝、橙白、橙、棕白、棕，然后将第三根和第五根线互换，捏平，剪齐。

将水晶头触片朝上，线口朝右，左手拿头，右手送线，网线顶头后，送人网线钳压线，力度适中、压线到位。

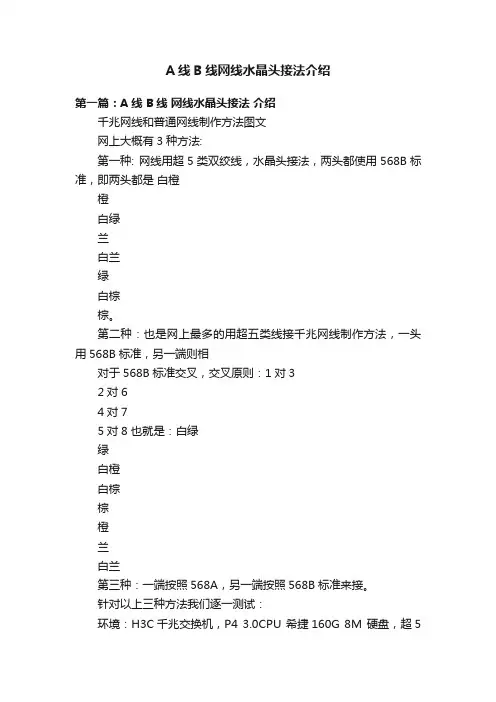

A线B线网线水晶头接法介绍第一篇：A线 B线网线水晶头接法介绍千兆网线和普通网线制作方法图文网上大概有3种方法:第一种: 网线用超5类双绞线，水晶头接法，两头都使用568B标准，即两头都是白橙橙白绿兰白兰绿白棕棕。

第二种：也是网上最多的用超五类线接千兆网线制作方法，一头用568B标准，另一端则相对于568B标准交叉，交叉原则：1对32对64对75对8 也就是：白绿绿白橙白棕棕橙兰白兰第三种：一端按照568A，另一端按照568B标准来接。

针对以上三种方法我们逐一测试：环境：H3C千兆交换机，P4 3.0CPU 希捷160G 8M 硬盘，超5类双绞线长5米。

按照第一种方法：文件对拷速度达到20M/S按照第二种方法：文件对拷速度达到 32M/S百兆丶千兆丶网线水晶头接法百兆接法网络传输线的接法，第一脚—黄白、第二脚—黄色、第三脚—绿白、第四脚—蓝色、第五脚—蓝白、第六脚—绿色、第七脚—褐白、第八脚—褐色，双绞线的两头连线一一对应。

很多没有做过网线的朋友，可能听说过什么586A,586B网线的作法，实际上标准接法T568A/T568B二者并没有本质的区别，只是颜色上的区别，无论是用HUB还是交换机以下方法均可用,具体的做法为：T568B顺序为：1白橙，2橙，3白绿，4蓝，5白蓝，6绿，7白棕，8棕。

T568A顺序为：1白绿，2绿，3白橙，4蓝，5白蓝，6橙，7白棕，8棕。

当然也要注意：不要在电缆一端用T568A，另一端用T568B,同时只能使用一种规范,否则的话就变成了跨接模式,在工程中使用比较多的是T568B压线方法．二台电脑直接相连的网线作法：第一个头：橙，橙白，绿，蓝白，蓝，绿白，棕，棕白．另一个头：绿，绿白，橙，蓝白，蓝，橙白，棕，棕白。

千兆网线的接法千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

网线插座（一）T568A/B接法
EIA/TIA的布线中规定了两种双绞线的线序568A与568B
T568A的接法是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B的接法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

A 白橙白蓝
B 白绿白蓝
橙蓝绿蓝
白棕白绿白棕白橙
棕绿棕橙
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即
可。

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块
相应的位置：
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余
的先头。

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块
里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好。

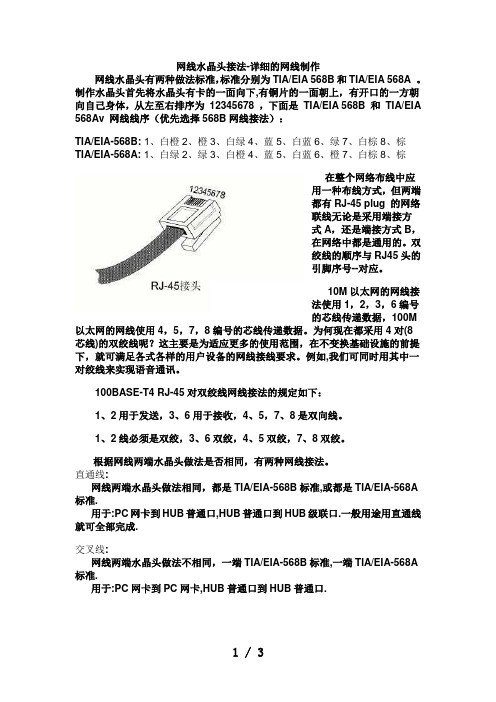

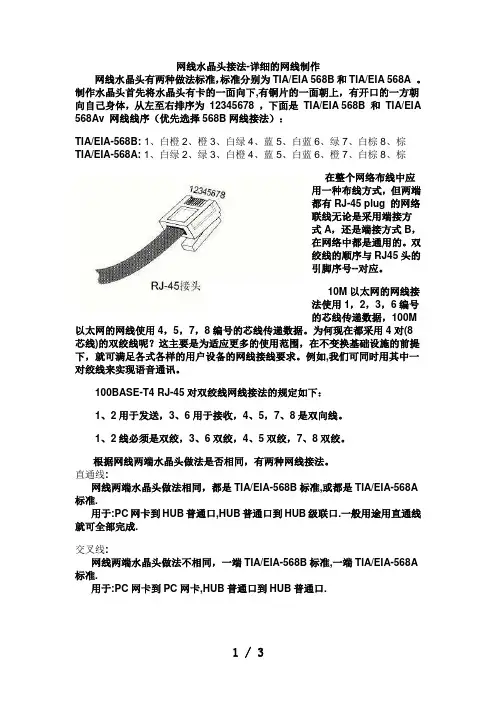

1 / 3 网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：

TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕 TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准. 用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.

交叉线: 网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准. 用于:PC网卡到PC网卡,HUB普通口到HUB普通口.

2 / 3

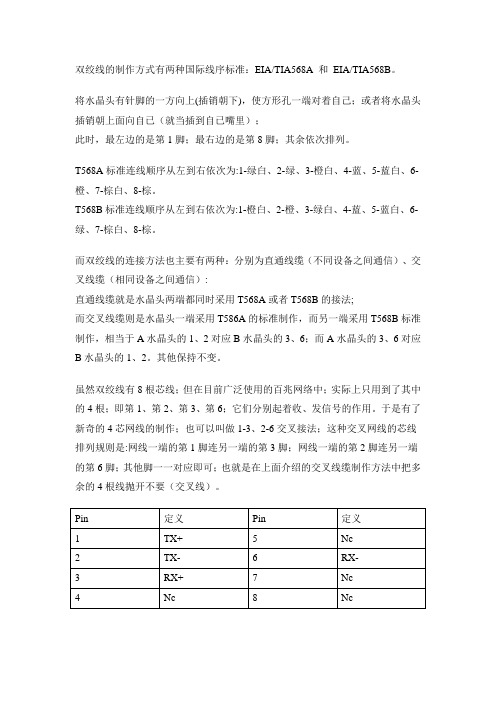

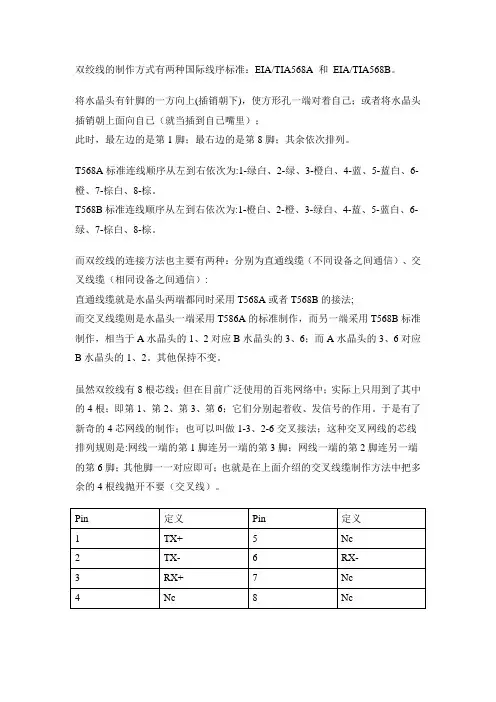

双绞线的制作方式有两种国际线序标准：EIA/TIA568A 和EIA/TIA568B。

将水晶头有针脚的一方向上(插销朝下)，使方形孔一端对着自己；或者将水晶头插销朝上面向自已（就当插到自已嘴里）；
此时，最左边的是第1脚；最右边的是第8脚；其余依次排列。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

而双绞线的连接方法也主要有两种：分别为直通线缆（不同设备之间通信）、交叉线缆（相同设备之间通信）:
直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;
而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，相当于A水晶头的1、2对应B水晶头的3、6；而A水晶头的3、6对应B水晶头的1、2。

其他保持不变。

虽然双绞线有8根芯线；但在目前广泛使用的百兆网络中；实际上只用到了其中的4根；即第1、第2、第3、第6；它们分别起着收、发信号的作用。

于是有了新奇的4芯网线的制作；也可以叫做1-3、2-6交叉接法；这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚；网线一端的第2脚连另一端的第6脚；其他脚一一对应即可；也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要（交叉线）。

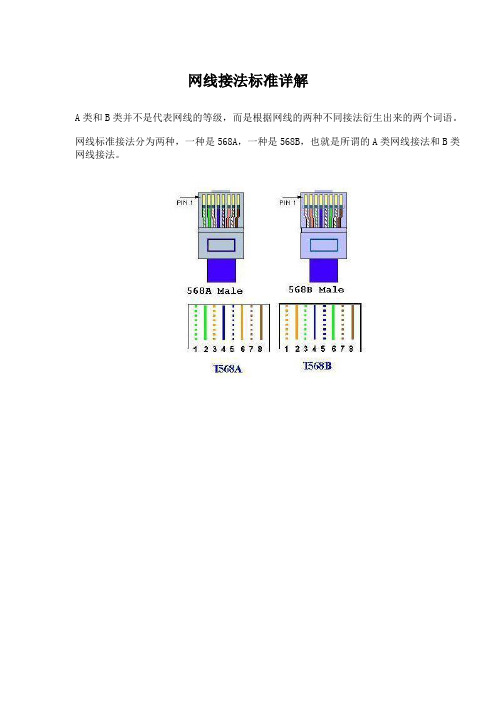

网线接法标准详解
A类和B类并不是代表网线的等级，而是根据网线的两种不同接法衍生出来的两个词语。

网线标准接法分为两种，一种是568A，一种是568B，也就是所谓的A类网线接法和B类网线接法。

普通网线分为两种，一种是同等设备使用的，如：电脑对电脑，一种是不同设备间使用的，如电脑对集线器。

用于相同设备的网线接法是一端水晶头为568A，一端水晶头为568B。

也叫做交叉互联法
交叉互联法主要使用在
电脑——电脑
集线器——集线器
交换机——交换机
路由器——路由器
用于不同设备的网线接法是两端都是568B或者568A，但通常都使用568B，叫做直连互联法。

直连互联法主要用在
电脑——ADSL ADSL——ADSL路由器的WAN口电脑——ADSL路由器的LAN口电脑——集线器或者交换机。

RJ45型RJ45型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45型网线插头引脚号的识别方法是：手拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1脚、第2脚、…、第8脚。

图1：RJ45型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45插头上去的，适用的连接场合有：1.电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2.集线器←—→集线器；3.交换机←—→交换机。

T568A 线序的接法如图1所示，RJ45型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————xx5————xx6————橙7————棕白8————棕图2：RJ45型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1.电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3.电脑←—→ADSL 路由器的LAN 口4.电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1.电脑←—→电脑，即对等网连接2.集线器←—→集线器3.交换机←—→交换机T568B 线序的接法如图2所示，RJ45型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————xx5————xx6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

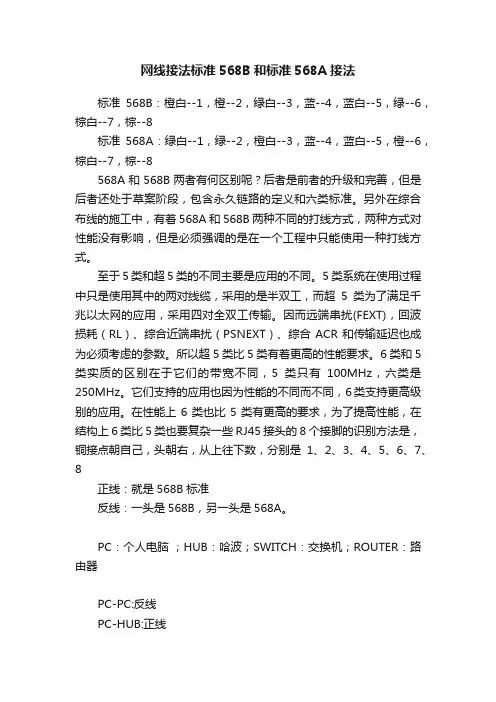

网线接法标准568B和标准568A接法标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8568A和568B两者有何区别呢？后者是前者的升级和完善，但是后者还处于草案阶段，包含永久链路的定义和六类标准。

另外在综合布线的施工中，有着568A和568B两种不同的打线方式，两种方式对性能没有影响，但是必须强调的是在一个工程中只能使用一种打线方式。

至于5类和超5类的不同主要是应用的不同。

5类系统在使用过程中只是使用其中的两对线缆，采用的是半双工，而超5类为了满足千兆以太网的应用，采用四对全双工传输。

因而远端串扰(FEXT)，回波损耗（RL）、综合近端串扰（PSNEXT）、综合ACR和传输延迟也成为必须考虑的参数。

所以超5类比5类有着更高的性能要求。

6类和5类实质的区别在于它们的带宽不同，5类只有100MHz，六类是250MHz。

它们支持的应用也因为性能的不同而不同，6类支持更高级别的应用。

在性能上6类也比5类有更高的要求，为了提高性能，在结构上6类比5类也要复杂一些RJ45接头的8个接脚的识别方法是，铜接点朝自己，头朝右，从上往下数，分别是1、2、3、4、5、6、7、8正线：就是568B标准反线：一头是568B，另一头是568A。

PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器PC-PC:反线PC-HUB:正线PC-SWITCH：正线HUB-HUB普通口:反线HUB-HUB级连口：正线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线有的交换机和HUB已经带有智能分辨功能，所以正线反线都可以正常使用，否则信号无法传输。

网线水晶头全反线接法次第图解网线的规范接法是T568A和T568B，线序是：
568A：1绿白、2绿、3橙白、4蓝、5蓝白、6橙、7棕白、8棕
568B：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕
直通线是两头都是T568B或许T568A但如今通常都用T568B线序。

穿插线是一头是T568B，一头是T568A。

全反线是两头悉数反着来，一头1-8一头8-1。

直通线通常用来联接非同类设备之间的。

穿插线通常用来联接一样设备之间的端口
全反线，不必于以太网的联接，首要用于主机的串口和路由器（或交流机）的console口联接的console线。

在旧的网络设备中，对网线线序接法会有点小小的恳求（来自线缆博士），那便是同类设备要用穿插线，比方电脑联接电脑，电脑联接路由器等。

纷歧样类设备有必要用直通线，比方电脑连交流机，路由器连交流机。

要不然网线就无法正常收发数据，也便是上不了网。

通常如今都能主动辨认了，但为了便当处理，仍是会依照T568B来做线。

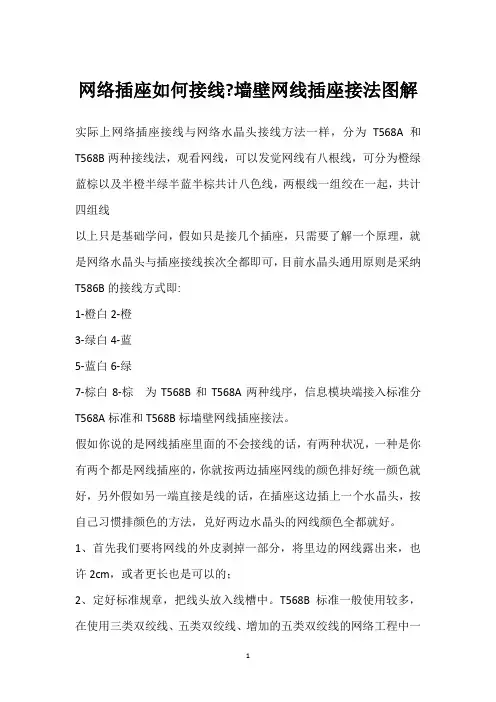

网络插座如何接线?墙壁网线插座接法图解实际上网络插座接线与网络水晶头接线方法一样，分为T568A和T568B两种接线法，观看网线，可以发觉网线有八根线，可分为橙绿蓝棕以及半橙半绿半蓝半棕共计八色线，两根线一组绞在一起，共计四组线
以上只是基础学问，假如只是接几个插座，只需要了解一个原理，就是网络水晶头与插座接线挨次全都即可，目前水晶头通用原则是采纳T586B的接线方式即:
1-橙白2-橙
3-绿白4-蓝
5-蓝白6-绿
7-棕白8-棕为T568B和T568A两种线序，信息模块端接入标准分T568A标准和T568B标墙壁网线插座接法。

假如你说的是网线插座里面的不会接线的话，有两种状况，一种是你有两个都是网线插座的，你就按两边插座网线的颜色排好统一颜色就好，另外假如另一端直接是线的话，在插座这边插上一个水晶头，按自己习惯排颜色的方法，兑好两边水晶头的网线颜色全都就好。

1、首先我们要将网线的外皮剥掉一部分，将里边的网线露出来，也许2cm，或者更长也是可以的；
2、定好标准规章，把线头放入线槽中。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增加的五类双绞线的网络工程中一
般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps；
3、用工具把线用力的压下去，将其卡在模块里即可，并把多余的线头剪掉；
4、然后把其他的线头都剪齐即可，这样一来墙壁网线插座接法就完成了。

备注：T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

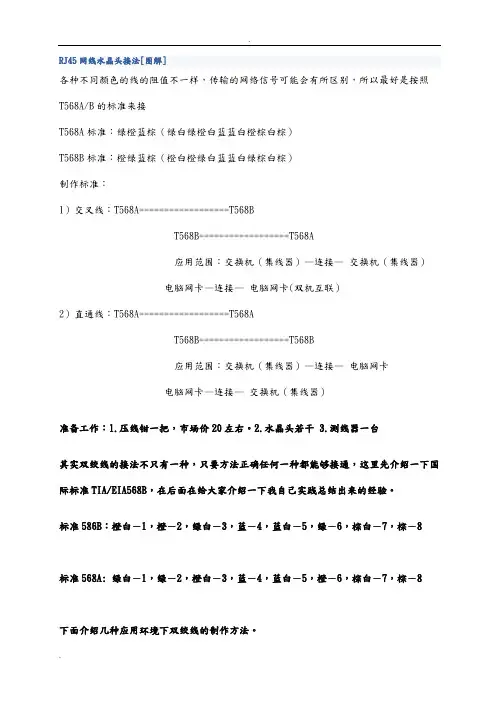

RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）准备工作：1.压线钳一把，市场价20左右。

2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。

标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。

2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。

如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

网线插座接法ab区别现在是信息时代，互联网与我们生活息息相关。

几乎每家每户都有电脑。

有电脑自然就有网线。

网线插座接法也与我们日常生活息息相关。

那么，网线插座接法具体步骤有哪些呢？网线插座接法ab要怎么区别呢？接下来，请大家听一听小编的介绍。

网线插座接法的具体步骤有哪些呢首先把网线插板从墙上拆下来，这个就不用上图了，一般人都知道，拆开后是这个样子的如图，有些和这个样子不太一样，但是没有关系，如果按我的方法，都能够接好，我就讲一个飞雕的牌子作为例子，大家看看网线插板接线的地方都有颜色标示，一般都按b类接法，第二，把压线的盖子揭开，把网线的头上剥开5厘米的长度，让8跟线都露出来，把每根线都拉直，跟跟排开，按照接线口的b类颜色，一个或两个线同时压，依次的把8跟线都压好，如图，弄好后把盖子压紧。

第三，用一根网线跳线，插入网口，用测线仪测试两端是否通，如果没有，测线仪，那么就可以用一边接猫，一边接路由器，如果接口灯亮，那么说明接法成功。

然后把线塞入墙内，螺丝上。

网线插座接法ab区别在哪里呢首先，我们了解一下T568A和T568B接法是怎么来的。

这两种网线接法是现在很多家庭都在使用的双绞线，而T568A和T568B是它的两种线序，也是两种网线插座的接法。

而且每种不同类型的网线插座有且只能选择其中一种方式。

其次，T568A和T568B这两种线序并没有多大的本质区别，最大的不同体现在颜色上。

而这些颜色代表的是不同的接线方法。

T568A的接法是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；568B的接法是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

最后，如果在接线时无法分清楚两者的区别，可以通过插座接线卡上的线卡口的标明来区分。

因此这里有表明每个内部接线端与前端针脚的对应序号，而且这些色标非常清楚，直接按照指示进行操作即可。

以上便是小编为大家介绍的关于网线插座接法以及如何区分网线插座接法ab的内容，朋友们听完小编的介绍，有没有收获到一些东西呢？小编介绍的这些内容，希望对大家生活工作都有作用哦。

网线插座T568A/B接法
EIA/TIA得布线标准中规定了两种双绞线得线序568A与568B
T568A得接法就是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B得接法就是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
A与B得不同之处其实就就是1与3、2与6号线得位置互换一下。

1KDSz2P。

100BASE-T4 RJ-45对双绞线得规定如下:
1、2用于发送,3、6用于接收,4、5,7、8就是双向线。

1、2线必须就是双绞,3、6双绞,4、5双绞,7、8双绞。

yFKWsiD。

A 白橙白
蓝
B 白绿白蓝
橙蓝
绿蓝
白棕白
绿
白棕白橙
棕绿
棕橙WwX6mf5。

先来认识一下网线模块,这个就就是装在家里网线插座后面得模块 ,左右两面,上面A、B表示得就是两种不同得打线方式,任选一种即可。

下面开始打线了,首先还就是先把网线得外皮剥掉,这次可以剥得长点儿,便于后面打线。

露出了四组双绞线:
将线分成左右两组,按照A或者B得方式把相应颜色得线卡在模块相
应得位置:
在打线之前我们再来认识一下这个打线得工具:这就是打线工具得头,金属得一边(下图右边)就是一个类似剪刀得头,可以剪掉多余得先
头。

下面开始打线,用工具压住模块与线,用力压下去,将线卡在模块里面,
并把多余得先头剪掉。

将其她得线都按照一样得方式打好。

网线水晶头接线方法及接线顺序,标准水晶头接线方法在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程：1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

另一端接线顺序一样。

但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。

插座上边都写着A B 两种线序的接法呢你照着接就OK了！
586B 橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8
有试验表明采用586B的接头抗干扰性要优于586A，
（568B）,选好接法按颜色对应起来就行了。

水晶头：
568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8
网线插座：
照着插座的颜色，选择568B标准，将网线所相同的颜色分别压在B标准所标注的卡槽中就可以，不用剥线的皮，一边四根，做完好可将四股线拧在一起，不容易松。

测试时，一头接插座，一头接水晶头，1 2 3 4 5 6 7 8八个指示灯依次亮过，才通网，哪个不亮，哪个就没接触好或没接好。

双绞线水晶头T586A和T586B接法全过程很多朋友通常在搬家或者到新环境的情况下，遇到宽带路由器组建网络时伤透脑筋，真正困扰初接触者的，不是网络宽带路由器的设置问题（一般情况下看看说明书就能轻松完成设置），而是怎么样才能让网线正确的连接到网络的问题等等，下面本文将通过图解教大家“网线水晶头标准接法”。

网线水晶头有两种做法标准：标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法，通常认为该标准对电磁干扰的屏蔽更好）：双绞线有两种类型：直连网线和交叉网线。

直连网线又称平行线，主要用在集线器（或交换机）间的级联、服务器与集线器（交换机）的连接、计算机与集线器（或交换机）的连接。

交叉线主要用在计算机与计算机、交换机与交换机、集线器与集线器之间的连接、计算机与路由器、路由器与路由器之间的连接。

自做网线需要以下材料：1、双绞线：根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。

要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。

其一般1元每米。

2、水晶头：水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

可根据需要适当多选用几个。

3、网线钳：用来制作网线的必备工具。

4、网线测试仪：电缆测试仪是比较便宜的专用网线通顺测试器。

网线制作步骤制作直连网线：两端都按EIA568B标准排列线序。

水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

568B标准1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

568A标准1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。
