【PCB小知识 1 】喷锡VS镀金VS沉金

关于PCB板表面处理,镀金和沉金工艺的区别
一、PCB板表面处理
PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金OSP等。

要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整。

喷锡：喷锡板一般为多层（4-46层）高精密度PCB样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。

金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。

金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。

金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。

不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪90年代开始锡材料就开始普及。

目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。

二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。

镀金采用的是电解的原理，也叫电镀方式。

其他金属表面处理也多数采用的是电镀方式。

在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！
沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。

pcb常用的专业术语PCB常用的专业术语PCB，即印刷电路板，是电子产品中不可或缺的一部分。

在PCB制造过程中，有许多专业术语需要了解。

本文将从材料、工艺、设计等方面介绍PCB常用的专业术语。

一、材料1.基板（Substrate）基板是指印刷电路板上的主体部分，通常由玻璃纤维和树脂复合材料构成。

基板的质量直接影响着整个PCB的性能。

2.铜箔（Copper Foil）铜箔是印刷电路板上最重要的导电层材料，其厚度通常为18um至105um之间。

铜箔的质量和厚度对于PCB的导电性能和可靠性有着重要影响。

3.覆铜板（Copper Clad Board）覆铜板是指在基板表面涂覆一层铜箔而成，通常有单面、双面和多层三种形式。

不同类型的覆铜板适用于不同种类的电路设计需求。

4.阻焊（Solder Mask）阻焊是一种涂在印刷电路板上以保护未焊接区域免受污染和短路的材料。

阻焊通常为绿色、红色或蓝色，具有良好的耐高温性和化学稳定性。

5.沉金（ENIG）沉金是一种表面处理技术，可以在印刷电路板上形成一层金属保护层，提高PCB的可靠性和耐腐蚀性。

沉金通常用于高端PCB产品中。

二、工艺1.蚀刻（Etching）蚀刻是印刷电路板制造中最重要的工艺之一，其目的是去除不需要的铜箔以形成电路图案。

蚀刻过程需要使用化学溶液和光敏树脂等材料。

2.钻孔（Drilling）钻孔是指在印刷电路板上钻洞以安装元器件或连接不同层之间的导线。

钻孔需要使用高速钻头和自动化设备完成。

3.压合（Lamination）压合是指将多个覆铜板通过热压技术粘合在一起形成多层PCB结构。

压合过程需要控制温度、压力和时间等参数，确保PCB质量符合要求。

4.喷锡（Soldering）喷锡是一种表面处理技术，可以在印刷电路板上形成一层锡保护层，提高PCB的可靠性和耐腐蚀性。

喷锡通常用于中端PCB产品中。

5.贴片（SMT）贴片是指将元器件直接安装在印刷电路板上的一种技术。

线路板表面处理工艺主要有以下几种：
1. 喷锡：一种常用的工艺，可在线路板表面涂覆熔融锡铅焊料，然后用加热的压缩空气吹平，形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。

该工艺尤其适合于尺寸较大的元件和间距较大的导线，价格较低，焊接性能佳。

然而，对于密度较高的PCB，喷锡工艺可能会影响其平坦性。

此外，这种工艺不适合焊接细间隙引脚以及过小的元器件，因为喷锡板的表面平整度较差，在PCB加工中容易产生锡珠，可能导致细间隙引脚元器件短路。

2. 沉金：在化学镀镍之后，在表面电镀一层金，形成金属保护层。

这种方法适用于SMT贴片焊接，具有良好的耐腐蚀性、平整度高等优点。

3. 硬金板：在铜导线和焊盘上化学电镀一层镍，然后在表面电镀一层金，形成金属保护层。

这种方法适用于插件焊接，具有良好的耐磨损性、导电性能好等优点。

4. 焊接阻焊：将线路板放入液态焊料（包括铅和锡）的沉积槽中，形成一层导电阻焊层。

这种方法适用于一些低成本的电子产品，但是容易产生杂散颗粒，对产品的可靠性有一定影响。

由于环保要求的增加，无铅焊接阻焊已逐渐取代传统的焊接阻焊工艺。

5. 电镀锡：将线路板放入电解槽中，在表面沉积一层薄薄的锡层。

6. 化学沉金(ENIG)：将线路板浸泡在化学药液中，先进行化学镀镍，然后在表面电镀一层金，形成金属保护层。

此外，还有一些其他的特殊应用场合的表面处理工艺。

请注意，这
些处理方式并非互斥的，可以根据实际需求选择或结合使用以达到最佳效果。

PCb各种表面处理耐老化性能对比前言常见的无铅表面处理包括无铅喷锡、OSP、沉银、沉锡、沉金、水金等。

选择一个表面处理需要考虑很多因素，包括焊接能力、与焊料合金的兼容性、焊接的可靠性、引线可键合能力、连接磨损阻抗、电子连接阻抗、存储期，以及与自动光学检测系统的对比等。

对于存储期而言，在一般的室温环境条件下密封包装，水金、沉金、喷锡板的有效存储时间为半年，而沉银、沉锡、OSP板的有效存储时间为3个月。

存储的过程是一个缓慢老化的过程，期间表面处理由于受到环境中的温度或湿度的影响而产生一定的氧化或者劣化的情况，最终会影响到其可焊性能。

而实际SMT生产中，对超期存储的PCB而言，面对贴装中的分层风险，因而多数会采用烘板的办法来加以改善，但在吸湿分层风险得到解决的同时，高温的环境又进一步加速了表面处理的老化、劣化，此时又将带来可焊性的风险。

这种案例十分常见，如我司生产的一款水金板，前一年年初生产而第二年年初才进行贴装，贴装首板出现了分层随即对整批板进行了常规的烘板处理（150℃，2小时）。

在后续的贴件后检查出现了100%比率的可焊性不良情况：不同的表面处理在正常的工艺生产情况下可焊性差异并不十分明显，但在面临上述的老化过程时，由于镀层金属及结构的差异，各表面处理耐老化的性能不尽相同，因而最终的可焊性也可能大不相同。

因此在进行表面处理的选择以及各种表面处理的生产处理时，就需要对各种表面处理的耐老化性能进行一定的了解，方可做到有的放矢。

实验测试1.实验测试背景表面处理在生产以及贴装过程中，可能面对的老化按照处理方式大致可分为三类：长时间储存、高温烘烤以及多次回流。

为了获取到不同表面处理在面临上述各种现实存在的老化处理后的可焊性变化情况，设计了针对不同表面处理的不同老化处理方式的试验，之后进行可焊性的验证。

对试样分别进行了上述的回流处理后，采用润湿天平测试记录了5s润湿力值，并通过实际板印刷锡膏过炉进行了验证。

各种PCB之间的工艺区别镀金板(ElectrolyticNi/Au)OSP板(OrganicSolderabilityPreservatives)化银板(ImmersionAg)化金板(ElectrolessNi/Au，ENIG)化锡板(ImmersionTin)喷锡板1.镀金板镀金板制程成本是所有板材中最高的，但是目前现有的所有板材中最稳定，也最适合使用于无铅制程的板材，尤其在一些高单价或者需要高可靠度的电子产品都建议使用此板材作为基材。

2.OSP板OSP制程成本最低，操作简便，但此制程因须装配厂修改设备及制程条件且重工性较差因此普及度仍不佳，使用此一类板材，在经过高温的加热之后，预覆于PAD上的保护膜势必受到破坏，而导致焊锡性降低，尤其当基板经过二次回焊后的情况更加严重，因此若制程上还需要再经过一次DIP制程，此时DIP端将会面临焊接上的挑战。

3.化银板虽然”银”本身具有很强的迁移性，因而导致漏电的情形发生，但是现今的“浸镀银”并非以往单纯的金属银，而是跟有机物共镀的”有机银”因此已经能够符合未来无铅制程上的需求，其可焊性的的寿命也比OSP 板更久。

4.化金板此类基板最大的问题点便是”黑垫”(BlackPad)的问题，因此在无铅制程上有许多的大厂是不同意使用的，但国内厂商大多使用此制程。

5.化锡板此类基板易污染、刮伤，加上制程(FLUX)会氧化变色情况发生，国内厂商大多都不使用此制程，成本相对较高。

6.喷锡板因为cost低，焊锡性好，可靠度佳，兼容性最强，但这种焊接特性良好的喷锡板因含有铅，所以无铅制程不能使用。

另有”锡银铜喷锡板”由于大多数都不使用此制程，故特性资料取的困难.附图：。

喷锡、熔锡、滚锡、沉锡、银及化学镍金制程术语手册喷锡、熔锡、滚锡、沉锡、银及化学镍金制程术语手册1、Blue Plaque 蓝纹熔锡或喷锡的光亮表面，在高温湿气中一段时间后，常会形成一薄层淡蓝色的钝化层，这是一种锡的氧化物层，称为Blue Plaque。

2、Copper Mirror Test 铜镜试验是一种对助焊剂(Flux)腐蚀性所进行鉴别的试验。

可将液态助焊剂滴在一种特殊的铜镜上(在玻璃上以真空蒸着法涂布500A厚的单面薄铜膜而成)，或将锡膏涂上，使其中所含的助焊剂也能与薄铜面接触。

再将此试样放置24 小时，以观察其铜膜是否受到腐蚀，或蚀透的情形( 见IPC-TM-650 之2.3.32节所述)。

此法也可测知其它化学品的腐蚀性如何。

3、Flux 助焊剂是一种在高温下，具有活性的化学品，能将被焊物体表面的氧化物或污化物予以清除，使熔融的焊锡能与洁净的底金属结合而完成焊接。

Flux原来的希腊文是Flow(流动)的意思。

早期是在矿石进行冶金当成"助熔剂"，促使熔点降低而达到容易流动的目的。

4、Fused Coating 熔锡层指板面的镀锡铅层，经过高温熔融固化后，会与底层铜面产生"接口合金共化物"层(IMC)，而具有更好的焊锡性，以便接纳后续零件脚的焊接。

这种早期所盛行有利于焊锡性所处理的板子，俗称为熔锡板。

5、Fusing Fluid助熔液当"熔锡板"在其红外线重熔(IR Reflow)前，须先用"助熔液"进行助熔处理，此动作类似"助焊处理"，故一般非正式的说法也称为助焊剂(Flux)前处理。

事实上"助焊"作用是将铜面氧化物进行清除，而完成焊接式的沾锡，是一种清洁作用。

而上述红外线重熔中的"助熔"作用，却是将红外线受光区与阴影区的温差，藉传热液体予以均匀化，两者功能并不相同。

深圳市嘉立创科技发展有限公司/gbPCB电路板的表面处理简介PCB板表面处理一般分为几种，现进行简单介绍。

★从表面处理工艺分类1）喷锡喷锡是电路板行内最常见的表面处理工艺，它具有良好的可焊接性，可用于大部分电子产品。

喷锡板对其他表面处理来说，它成本低、可焊接性好的优点；其不足之处是表面没有沉金平整，特别是大面积开窗的时候，更容易出现锡不平整的现象。

2）沉锡沉锡跟喷锡的不同点在于它的平整度好，但不足之处是极容易氧化发黑。

3）沉金只要是“沉”其平整度都比“喷”的工艺要好。

沉金是无铅的，沉金一般用于金手指、按键板，因为金的电阻小，所以接触性的必须要用到金，如手机的按键板灯。

沉金是软金，对于经常要插拔的要用镀金。

4）镀金在沉金中已经提到镀金，镀金有个致命的不足时其焊接性差，但其硬度比沉金好。

我公司不做镀金工艺。

5）osp一直认为它没有什么好处，它主要靠药水与焊接铜皮之间的反应产生可焊接性，唯一的好处是生产快，成本低；但是因其可焊接性差、容易氧化，电路板行内一般用得比较少。

总结：如果对于平整度有要求，如对频率有要求的阻抗电路板（如微带线）尽量用沉金工艺；如果不是金手指、邦定位、按键位，那么尽量采用喷锡工艺！当然除以上几种工艺外，还有表面印碳油、沉银、表面过松香、镀镍等不常用工艺，在此不做一一做介绍，如果有特殊需求需做进一步了解的，可到百度做进一步了解！★从电路板的环保上分类1）有铅表面工艺有铅喷锡，该工艺对板材没有特殊要求。

2）无铅表面工艺无铅喷锡、沉金都是无铅工艺，该工艺对板材没有特殊要求。

3）Rohs欧盟Rohs指令，是无铅中要求苛刻的一种工艺。

该工艺对板材有严格的要求，需要用无卤素板材。

因此在找厂家下订单时，如果有Rohs要求，请一定要指明，否则厂家一般都认为是第二种常规的无铅工艺。

QQ 459582495GB。

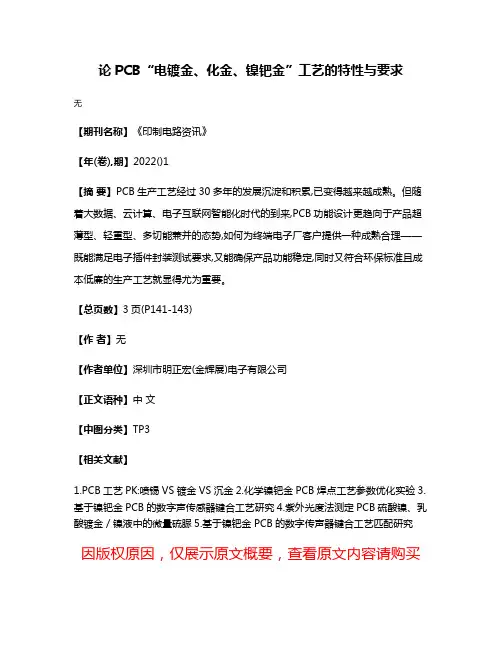

论PCB“电镀金、化金、镍钯金”工艺的特性与要求
无
【期刊名称】《印制电路资讯》
【年(卷),期】2022()1
【摘要】PCB生产工艺经过30多年的发展沉淀和积累,已变得越来越成熟。

但随着大数据、云计算、电子互联网智能化时代的到来,PCB功能设计更趋向于产品超薄型、轻重型、多切能兼并的态势,如何为终端电子厂客户提供一种成熟合理——既能满足电子插件封装测试要求,又能确保产品功能稳定,同时又符合环保标准且成本低廉的生产工艺就显得尤为重要。

【总页数】3页(P141-143)
【作者】无
【作者单位】深圳市明正宏(金辉展)电子有限公司
【正文语种】中文
【中图分类】TP3
【相关文献】
1.PCB工艺PK:喷锡VS镀金VS沉金
2.化学镍钯金PCB焊点工艺参数优化实验
3.基于镍钯金PCB的数字声传感器键合工艺研究
4.紫外光度法测定PCB硫酸镍、乳酸镀金／镍液中的微量硫脲
5.基于镍钯金PCB的数字传声器键合工艺匹配研究
因版权原因，仅展示原文概要，查看原文内容请购买。

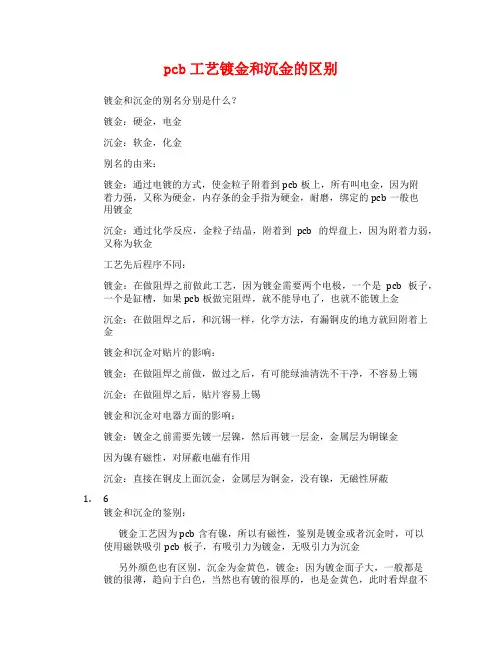

pcb工艺镀金和沉金的区别镀金和沉金的别名分别是什么？镀金：硬金，电金沉金：软金，化金别名的由来：镀金：通过电镀的方式，使金粒子附着到pcb板上，所有叫电金，因为附着力强，又称为硬金，内存条的金手指为硬金，耐磨，绑定的pcb一般也用镀金沉金：通过化学反应，金粒子结晶，附着到pcb的焊盘上，因为附着力弱，又称为软金工艺先后程序不同：镀金：在做阻焊之前做此工艺，因为镀金需要两个电极，一个是pcb板子，一个是缸槽，如果pcb板做完阻焊，就不能导电了，也就不能镀上金沉金：在做阻焊之后，和沉锡一样，化学方法，有漏铜皮的地方就回附着上金镀金和沉金对贴片的影响：镀金：在做阻焊之前做，做过之后，有可能绿油清洗不干净，不容易上锡沉金：在做阻焊之后，贴片容易上锡镀金和沉金对电器方面的影响：镀金：镀金之前需要先镀一层镍，然后再镀一层金，金属层为铜镍金因为镍有磁性，对屏蔽电磁有作用沉金：直接在铜皮上面沉金，金属层为铜金，没有镍，无磁性屏蔽1. 6镀金和沉金的鉴别：镀金工艺因为pcb含有镍，所以有磁性，鉴别是镀金或者沉金时，可以使用磁铁吸引pcb板子，有吸引力为镀金，无吸引力为沉金另外颜色也有区别，沉金为金黄色，镀金：因为镀金面子大，一般都是镀的很薄，趋向于白色，当然也有镀的很厚的，也是金黄色，此时看焊盘不易分辨，那么就用小刀刮开阻焊层（绿油或者黑油其他颜色），漏出金属层，因为镀金工艺是镀整个pcb板，绿油下面的金属层为金镍铜的叠层，所以看上去是金黄色，如果镀层不厚，黄里透白，但是沉金工艺的层叠方式不同，阻焊层下面为铜，为红色（红铜的颜色）。

2.7如果对你有用请支持一下，您的支持是我的动力，谢谢。

关于PCB制板说明的解释一、PCB板加工类型：1.加工类型一般分为新设计加工和旧板重投，新设计加工的电路板会按照电路板各项收费标准收费，一般包括工程费、菲林费、无铅喷锡费以及一些其他特殊工艺和检验标准收费；2.旧版重投，一般只收取最低消费，各个厂家会有所不同，一般是2层400元；4层600元；6层800元；8层1000元左右的收费标准收费。

二、文件格式：1.投板时一般提供Gerber文件、PDF文件和相应的制图软件版本号。

三、制板工艺1.常规板(常用)；2.软板；3.HDI(高密度互连板，不同于埋盲孔板，比其更复杂)；4.高频板；5.埋盲孔板；6.软硬结合板；软硬结合板埋盲孔板软板四、成型方式7.一般硬板的成型方式都是数控铣切，软板一般都是激光铣切，默认选数控铣切即可。

五、基材/板材常见基材：Tu662 、Tu752、S1141、S1000、Tu872 SLK、FR-4、TG-1501.FR-4（环氧树脂）：可以做2-12层的PCB，应用最广泛，默认TG值是135(玻璃态转化温度)。

2.S1000(S1000-2)：军品PCB使用较多，TG值较高可达到180，如对PCB板要求较高可选择此基材,但单价会比PR-4贵20%左右。

3.铝基板：价格高，优点是散热好，主要用在大功率产品，也充当散热片使用，例如大功率LED照明灯；PS:TG值是玻璃态转化温度（PCB融化温度），对于PCB耐温有很高要求的可以明确要求TG值；TG值越高则价格越贵，TG-170比TG-135的板材贵20%左右。

六、“验收等级”与“板厚”1.验收等级：军品板选择军品验收，民品板选择民品2级；其区别在于检验标准和过程不同，军品2.板厚：常规板厚 1.6mm，公差方面符合使用要求即可，高精度成本会增加；验收等级确认后，默认公差也会相应的确认；3.PCB的厚度和层数没有关系；板厚还有0.6, 0.8, 1.0, 1.2, 2.0, 2.4等多种尺寸。

一,沉金1.沉金:前工序→字符→沉金→下工序（注：黑色字符先沉金再印字符）.金厚0.05-0.15um,镍厚3-5um2.沉金+碳油:前工序→字符→沉金→碳油→下工序（注：黑色字符先沉金再印字符）.碳油开窗大于阻焊开窗不小于4mil(指单边),碳油最小间距15mil,碳油厚度10um；3.沉金+有铅喷锡:前工序→字符→沉金→蓝胶→喷锡→下工序（注：黑色字符先沉金再印字符）.蓝胶厚度标准0.40mm（两次蓝胶).4.沉金+OSP: 前工序→字符→外层干膜（2）→沉金→褪膜→电测试→铣板→终检→蓝胶→OSP→终检2（含剥蓝胶）→下工序（注：黑色字符先沉金再印字符）. OSP膜厚标准：0.15-0.30 um.5.沉金+金手指:前工序→字符→沉金→镀金手指→下工序（注：黑色字符先沉金再印字符）.生产时关闭金手指线的微蚀，开启磨刷生产。

二,水金 1.水金:前工序→外层干膜→图镀镍金→蚀刻→下工序.2.水金+金手指（有金手指引线）:前工序→外层干膜→图镀镍金→外层蚀刻→AOI→阻焊→字符→镀金手指→下工序.生产时关闭金手指线的微蚀，开启磨刷生产.3.水金+金手指（无金手指引线）:前工序→外层干膜→图镀镍金→外干膜2→镀厚金→外层蚀刻→下工序.4.水金+厚金:前工序→外层干膜→图镀镍金→外干膜2→镀厚金→外层蚀刻→下工序.水金标准：金厚0.25-0.75um，镍厚3-5um .增加干膜2厚金菲林.5.水金+有铅喷锡:前工序→图镀镍金→外层蚀刻→外层AOI→阻焊→字符→印兰胶→喷锡→下工序.增加印蓝胶的菲林，蓝胶制作相邻位置连片制作，以便于后续剥蓝胶.蓝胶厚度标准0.40mm（两次蓝胶）.三,沉锡. 1.沉锡:锡厚度标准：0.8-1.2um.1）成品尺寸≥50X100mm （长边必须≥100mm，短边必须≥50mm): 前工序→字符→外形→电测→ 沉锡→电测试2→终检（2）成品尺寸＜50X100mm（长边＜100mm 或短边＜50mm):前工序→字符→电测→ 沉锡→外形→电测试2→终检.2.沉锡+碳油:碳油厚度10um.前工序→字符→碳油→电测→印兰胶→沉锡→电测试(2)→终检.增加印碳油的菲林；印炭油前需在火山灰磨板线清洗板面，关闭磨刷.四,沉银. 1.沉银:银厚度标准：0.10-0.30um；前工序→字符→外形→电测→半检→ 沉银→半检→电测试2→终检.2.沉银+碳油:碳油厚度10um.前工序→字符→碳油→电测→印兰胶→半检→沉银→半检→电测试2→终检.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷.3.沉银+金手指:金手指标准：镍厚：3-5um；常规金厚0.25-0.75um；厚金0.8～1.5um .前工序→字符→镀金手指→外形→电测→（贴红胶带）→半检→ 沉银→半检→电测试（2）→终检.(所有沉银板必须先字符再沉银.)五.OSP 1.OSP:OSP膜厚标准：0.15-0.30um.前工序→铣板→终检→OSP→终检2→后工序.2.OSP+碳油:碳油厚度10um.前工序→字符→ 碳油→电测试→铣板→终检→OSP →终检2→ 后工序.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷.3.OSP+镀金手指:金手指标准：镍厚：3-5um，常规金厚0.25-0.75um；厚金0.8～1.5um .前工序→字符→镀金手指→铣板→电测试→终检→OSP→终检2→后工序.生产时关闭金手指线的微蚀，开启磨刷生产.六,喷锡 1.喷锡(有铅):锡厚标准：2-40um.前工序→字符→喷锡→下工序.2.喷锡（无铅）:前工序→字符→喷锡→下工序.3.喷锡（有铅）+金手指:金手指标准：镍厚：3-5um，金厚0.25-0.75um前工序→字符→镀金手指→喷锡→下工序.4.喷锡（无铅）+金手指:前工序→字符→镀金手指→喷锡→下工序.5.碳油+喷锡（有铅）:碳油厚度10um.阻焊→字符→碳油→喷锡→下工序.增加印碳油的菲林.印炭油前需在火山灰磨板线清洗板面，关闭磨刷；6.碳油+喷锡（无铅）:(同上).七,全板镀厚金:硬金厚度标准：镍厚控制3-5um；常规厚金0.25-0.75um；超厚金0.8～2.0um.钻孔→沉铜→板镀→外光成像→图镀镍金（Cu/Ni/Au）→镀厚金→外层蚀刻→下工序.优缺点:.沉金:A.沉积层平整，有较强的硬度，表层不易擦花.2.有很好的导电性和多次焊接性能3.储存期长（1年以上）.1.生产成本高;2.流程控制比较困难;3.有潜在的黑垫缺陷;4.修理及返工困难;B.沉银:1.沉积层平整;2.有很好的导电性和焊接性;3.流程控制简单;4.返工和修理简单;1.储存期短（6~12个月）;2.不能多次焊接;3.银面易变黄;4.对储存环境和运输要求很高;C.OSP:1.生产成本低;2.流程控制简单;3.返工简单;1.储存期短;2.不能多次焊接;膜太薄，耐热冲击能力差.D.喷锡:1.生产成本低;2.有很好的导电性和焊接性;3.可多次焊接;4.储存期长（1年以上）1.喷锡表面平整性差;2.细间距加工困难;3.高温处理板易变形;4.含铅，严重污染环境;E.沉锡:1.流程控制简单;2.沉积层平整;3.有很好的导电性及焊接性;4.可多次焊接;5.储存期为一年;1.易擦花;2.有潜在的锡须生产的可能;。

PCB工艺PK：喷锡VS镀金VS沉金作者：暂无来源：《网印工业》 2017年第11期什么是沉金和镀金沉金板与镀金板是现今线路板生产中常用的工艺，许多人都无法正确区分两者的不同，甚至有一些人认为两者不存在差别，这是非常错误的观点，必须及时更正。

平常大家选用镀金，那什么是镀金，我们所说的整板镀金，一般指的是“电镀金”、“电镀镍金板”、“电解金”、“电金”、“电镍金板”，有软金和硬金的区分（一般硬金是用于金手指的），原理是将镍和金（俗称金盐）溶化于化学药水中，将线路板浸在电镀缸内并接通电流而在电路板的铜箔面上生成镍金镀层，电镍金因镀层硬度高、耐磨损、不易氧化的优点在电子产品中得到广泛的应用。

那什么又是沉金呢？沉金是通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。

沉金板VS镀金板其实镀金工艺分为两种：一种为电镀金，另一种为沉金。

对于镀金工艺来讲，其上锡的效果上大打折扣的，而沉金的上锡效果是比较好一点的；除非厂家要求的是绑定，不然现在大部分厂家会选择沉金工艺！一般常见的情况下PCB表面处理为以下几种：镀金(电镀金、沉金)、镀银、OSP、喷锡（有铅和无铅），这几种主要是针对FR-4或CEM-3等板材来说的，纸基料还有涂松香的表面处理方式；上锡不良（吃锡不良）这块如果排除了锡膏等贴片厂家生产及物料工艺方面的原因来说。

这里只针对PCB问题说，有以下几种原因：1．在PCB印刷时，PAN位上是否有渗油膜面，它可以阻挡上锡的效果；这可以做漂锡试验来验证。

2．PAN位的润位上是否符合设计要求，也就是焊盘设计时是否能足够保证零件的支持作用。

3．焊盘有没有受到污染，这可以用离子污染测试得出结果；以上三点基本上是PCB厂家考虑的重点方面。

关于表面处理的几种方式的优缺点，是各有各的长处和短处！镀金方面，它可以使PCB存放的时间较长，而且受外界的环境温湿度变化较小（相对其它表面处理而言），一般可保存1年左右时间；喷锡表面处理其次，OSP再次，这两种表面处理在环境温湿度的存放时间要注意许多。

pcb电路板沉金工艺
PCB电路板沉金工艺是常用的表面处理工艺之一，也称为ENIG （Electroless Nickel Immersion Gold）工艺。

其主要特点是先在铜板
表面镀一层镍，然后再在镍上沉积一层金，从而形成一个耐腐蚀、良好的
导电性表面保护层。

下面是pcb电路板沉金工艺的具体步骤：
1.清洗：将铜板表面的油污和氧化物清洗干净。

2.刻蚀：通过光刻技术，在铜板上形成电路图案。

3.钝化：通过化学钝化处理，对铜表面生成一层铜氧化物保护膜。

4.镀镍：在铜表面镀一层镍，获得更好的耐腐蚀性和可靠性。

5.清洗：将表面的杂质和化学残留物清洗干净。

6.沉金：在镀有镍的表面沉积一层金，形成一层良好的导电保护层。

7.清洗：清洗干净，去除任何残留物。

8.检验：对沉金之后的电路板进行检验和测试，确保其质量符合要求。

pcb电路板沉金工艺具有可控性强、导电性好、耐腐蚀性好等优点，
广泛应用于电子设备、通讯设备等领域。

沉金板与镀金板的区别1．为什么要用镀金板随着IC的集成度越来越高，IC脚也越多越密。

而垂直喷锡工艺很难将成细的焊盘吹平整，这就给SMT的贴装带来了难度；另外喷锡板的待用寿命（shelflife）很短。

而镀金板正好解决了这些问题：1对于表面贴装工艺,尤其对于0603及0402超小型表贴,因为焊盘平整度直接关系到锡膏印制工序的质量,对后面的再流焊接质量起到决定性影响,所以,整板镀金在高密度和超小型表贴工艺中时常见到。

2在试制阶段,受元件采购等因素的影响往往不是板子来了马上就焊,而是经常要等上几个星期甚至个把月才用,镀金板的待用寿命(shelf life)比铅锡合。

金长很多倍所以大家都乐意采用.再说镀金PCB在度样阶段的成本与铅锡合金板相比相差无几。

但随着布线越来越密，线宽、间距已经到了3-4MIL，因此带来了金丝短路的问题；随着信号的频率越来越高，因趋肤效应造成信号在多镀层中传输的情况对信号质量的影响越明显。

（趋肤效应是指：高频的交流电，电流将趋向集中在导线的表面流动）2．为什么要用沉金板为解决镀金板的以上问题，采用沉金板的PCB主要有以下特点:1、因沉金与镀金所形成的晶体结构不一样，沉金会呈金黄色较镀金来说更黄，客户更满意。

2、因沉金与镀金所形成的晶体结构不一样，沉金较镀金来说更容易焊接，不会造成焊接不良，引起客户投诉。

3、因沉金板只有焊盘上有镍金，趋肤效应中信号的传输是在铜层不会对信号有影响。

4、因沉金较镀金来说晶体结构更致密，不易产成氧化。

5、因沉金板只有焊盘上有镍金，所以不会产成金丝造成微短。

6、因沉金板只有焊盘上有镍金，所以线路上的阻焊与铜层的结合更牢固。

7、工程在作补偿时不会对间距产生影响。

8、因沉金与镀金所形成的晶体结构不一样，其沉金板的应力更易控制，对有邦定的产品而言，更有利于邦定的加工。

同时也正因为沉金比镀金软，所以沉金板做金手指不耐磨。

9、沉金板的平整性与待用寿命与镀金板一样好。
