HASL(喷锡)

ASL是工业中用到的主要的有铅表面处理工艺。

工艺由将电路板沉浸到铅锡合金中形成，过多的焊料被“风刀”去除，所谓的风刀就是在板子表面吹的热风。

对于PCA工艺，HASL 具有很多的优势：它是最便宜的PCB，而且通过多次回流焊、清洗和存储后表面层还可以焊接。

对于ICT而言，HASL也提供了焊料自动覆盖测试焊盘和过孔的工艺。

然而，与现有的替代方法相比，HASL表面的平整性或者同面性很差。

现在出现了一些无铅的HASL替代工艺，由于具有HASL的自然而然的替代的特性而越来越普及。

多年来HASL应用的效果不错，但是随着“环保”绿色工艺要求的出现，这种工艺存在的日子屈指可数。

除了无铅的问题，越来越高的板子复杂性和更精细的间距已经使HASL工艺暴露出很多的局限性。

优势：最低成本PCB表面工艺，在整个制造过程中保持可焊接性，对ICT无负面的影响。

劣势：通常使用含铅工艺，含铅工艺现在受到限制，最终将在2007年前消除。

对于精细引脚间距(<0.64mm)的情况，可能导致焊料的桥接和厚度问题。

表面不平整会导致在组装工艺中的同面性问题。

"本文由"深圳柔性pcb线路板厂家网站原创,转载请注明出处/index.html。

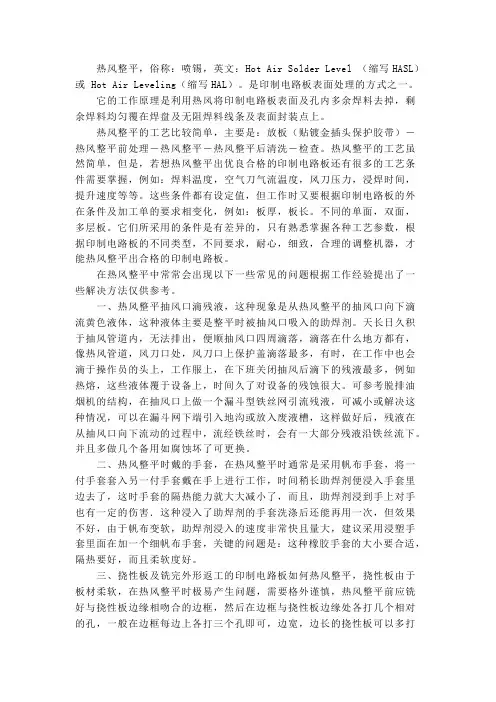

热风整平，俗称：喷锡，英文：Hot Air Solder Level （缩写HASL）或 Hot Air Leveling（缩写HAL）。

是印制电路板表面处理的方式之一。

它的工作原理是利用热风将印制电路板表面及孔内多余焊料去掉，剩余焊料均匀覆在焊盘及无阻焊料线条及表面封装点上。

热风整平的工艺比较简单，主要是：放板（贴镀金插头保护胶带）－热风整平前处理－热风整平－热风整平后清洗－检查。

热风整平的工艺虽然简单，但是，若想热风整平出优良合格的印制电路板还有很多的工艺条件需要掌握，例如：焊料温度，空气刀气流温度，风刀压力，浸焊时间，提升速度等等。

这些条件都有设定值，但工作时又要根据印制电路板的外在条件及加工单的要求相变化，例如：板厚，板长。

不同的单面，双面，多层板。

它们所采用的条件是有差异的，只有熟悉掌握各种工艺参数，根据印制电路板的不同类型，不同要求，耐心，细致，合理的调整机器，才能热风整平出合格的印制电路板。

在热风整平中常常会出现以下一些常见的问题根据工作经验提出了一些解决方法仅供参考。

一、热风整平抽风口滴残液，这种现象是从热风整平的抽风口向下滴流黄色液体，这种液体主要是整平时被抽风口吸入的助焊剂。

天长日久积于抽风管道内，无法排出，便顺抽风口四周滴落，滴落在什么地方都有，像热风管道，风刀口处，风刀口上保护盖滴落最多，有时，在工作中也会滴于操作员的头上，工作服上，在下班关闭抽风后滴下的残液最多，例如热熔，这些液体覆于设备上，时间久了对设备的残蚀很大。

可参考脱排油烟机的结构，在抽风口上做一个漏斗型铁丝网引流残液，可减小或解决这种情况，可以在漏斗网下端引入地沟或放入废液槽，这样做好后，残液在从抽风口向下流动的过程中，流经铁丝时，会有一大部分残液沿铁丝流下。

并且多做几个备用如腐蚀坏了可更换。

二、热风整平时戴的手套，在热风整平时通常是采用帆布手套，将一付手套套入另一付手套戴在手上进行工作，时间稍长助焊剂便浸入手套里边去了，这时手套的隔热能力就大大减小了，而且，助焊剂浸到手上对手也有一定的伤害．这种浸入了助焊剂的手套洗涤后还能再用一次，但效果不好，由于帆布变软，助焊剂浸入的速度非常快且量大，建议采用浸塑手套里面在加一个细帆布手套，关键的问题是：这种橡胶手套的大小要合适，隔热要好，而且柔软度好。

喷锡工艺介绍
一、制作目的
喷锡，又称热平整平（HASL），是在铜表面上涂覆一层锡铅合金，为防止铜面被氧化，进而为后续装配制作提供良好的焊接基地。

喷锡的基本过程是焊垫通过助焊剂与高温锡形成铜锡合金（IMC），然后通过高温、高压气体达到焊垫平整的目的。

二、喷锡的流程
包红胶→冷辘→焗板→热辘→
包红胶→冷辘→焗板→热辘→入板→微蚀→水洗→干板→预热→过松香→喷锡→浮床→热水洗→磨刷洗板→水洗→干板→出板。

注：加框的为有金手指的喷锡板所需步骤。

三、喷锡的工艺
1．前处理：获得清洁、新鲜的焊盘。

2．预热：预热PCB，可缩短浸锡的时间，减少热冲击，减少锡炉的温降，避免孔塞或孔小，利于较快形成IMC和上锡。

预热温度一般为170-200°F，太高，易使Flux蒸发；太低，孔内凝水喷锡不光亮或不上锡。

3．助焊剂或松香机
作用是：a.清洁铜面，降低锡铅的内聚力，使焊垫平整；
b.助焊剂为微酸性，水溶、腐蚀性低，易清洗。

c.传热介质，使熔锡与铜面迅速形成铜锡合金。

4．锡炉和风刀是本机的关键部分，作用：涂覆焊锡和焊垫的整平；锡铅液表面浮盖一层高温油，作用是防止锡液氧化，增加润滑；锥形传动滚轮（行辘），避免板面触痕，锡液温度控制很严格，太高容易甩绿油或爆板，太低易出现锡面粗糙、桥接等。

风压、风温、风刀角度，行板速度也都视不同情况严格控制。

5．空气浮床的作用：冷却板子，避免焊垫有触痕。

6．后处理：清洗残留松香，热油、浮锡渣。

四、缺陷及解决方法。

喷锡、熔锡、滚锡、沉锡、银及化学镍金制程术语手册喷锡、熔锡、滚锡、沉锡、银及化学镍金制程术语手册1、Blue Plaque 蓝纹熔锡或喷锡的光亮表面，在高温湿气中一段时间后，常会形成一薄层淡蓝色的钝化层，这是一种锡的氧化物层，称为Blue Plaque。

2、Copper Mirror Test 铜镜试验是一种对助焊剂(Flux)腐蚀性所进行鉴别的试验。

可将液态助焊剂滴在一种特殊的铜镜上(在玻璃上以真空蒸着法涂布500A厚的单面薄铜膜而成)，或将锡膏涂上，使其中所含的助焊剂也能与薄铜面接触。

再将此试样放置24 小时，以观察其铜膜是否受到腐蚀，或蚀透的情形( 见IPC-TM-650 之2.3.32节所述)。

此法也可测知其它化学品的腐蚀性如何。

3、Flux 助焊剂是一种在高温下，具有活性的化学品，能将被焊物体表面的氧化物或污化物予以清除，使熔融的焊锡能与洁净的底金属结合而完成焊接。

Flux原来的希腊文是Flow(流动)的意思。

早期是在矿石进行冶金当成"助熔剂"，促使熔点降低而达到容易流动的目的。

4、Fused Coating 熔锡层指板面的镀锡铅层，经过高温熔融固化后，会与底层铜面产生"接口合金共化物"层(IMC)，而具有更好的焊锡性，以便接纳后续零件脚的焊接。

这种早期所盛行有利于焊锡性所处理的板子，俗称为熔锡板。

5、Fusing Fluid助熔液当"熔锡板"在其红外线重熔(IR Reflow)前，须先用"助熔液"进行助熔处理，此动作类似"助焊处理"，故一般非正式的说法也称为助焊剂(Flux)前处理。

事实上"助焊"作用是将铜面氧化物进行清除，而完成焊接式的沾锡，是一种清洁作用。

而上述红外线重熔中的"助熔"作用，却是将红外线受光区与阴影区的温差，藉传热液体予以均匀化，两者功能并不相同。

无铅喷锡（HASL）润湿不良问题及对策常成祥;王振荣【摘要】针对东莞康佳电子有限公司生产无铅喷锡（HASL）PCB板时所遇到的焊盘润湿不良问题，采用了正常PCB板材与异常PCB板材对比，对smt生产制程条件进行内检等方法措施，以及最终对焊盘异常的PCB送国家级实验室5所分析结论确认焊盘润湿不良问题的主要表现为锡膏对PCB焊盘润湿不良．造成不良的主要原因与PCB焊盘HASL表面不平整以及焊盘已发生合金化降低其可焊性有关。

并在批量生产中采取烘烤箱使用1053±5℃，烘烤4小时烘烤PCB和使用酒精擦洗PCB焊盘来减少润湿不良的方法措施保证生产。

%This article in view of Dongguan Konka Electronics Company Limited production of Heat Air Solder Level PCB board encountered by the pad poor wetting problems. Using the normal PCB contrast with anomalies PCB, On SMT production process conditions were seized and other measures, And final send the poor wetting pad in PCBs to National Lab.5 Analysis confirmed the pad wetting the main show of the problem for the solder paste on the PCB pad poor wetting, The main cause of adverse with the PCB pad HASL surface roughness and pads have been alloying reduces its weldability, In mass production is adopted in the baking oven using 105±5℃ ,4 hours of baking PCB and the use of alcohol scrub PCB pads to reduce wetting method measures to ensure production.【期刊名称】《电子设计工程》【年(卷),期】2012(020)015【总页数】4页(P124-127)【关键词】HASL;热风整平;无铅喷锡;缩锡;润湿不良;拒焊【作者】常成祥;王振荣【作者单位】东莞康佳电子有限公司，广东东莞523685;陕西省电子信息产品监督检验院，陕西西安710004【正文语种】中文【中图分类】TM205.12003年1月欧盟议会和欧盟理事会通过了RoHS指令，即在电子电气设备中限制使用某些有害物质指令，也称2002/95/EC指令，2005年欧盟又以2005/618/EC决议的形式对2002/95/EC进行了补充，明确规定了六种有害物质的最大限量值。

PCB表面处理工艺常见六大分类一、定义PCB表面处理工艺是指在PCB元器件和电气连接点上，人工形成一层与原有基体性能不同表层的工艺方法。

由于铜本身的可焊性良好，但在空气中倾向于以氧化物的形式存在，因此需要对PCB进行表面处理，避免影响PCB的可焊性与电气性能。

二、工艺分类1、热风整平热风整平HASL，又称热风焊料整平。

它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平），使其形成一层抗铜氧化且可焊性良好的涂覆层。

热风整平分为垂直式和水平式两种。

PCB进行热风整平时，要浸在熔融的焊料中，风刀在焊料凝固之前吹平液态焊料，并将铜面上焊料的弯月状最小化，阻止焊料桥接。

工艺流程：微蚀——预热——涂覆助焊剂——喷锡——清洗2、有机防氧化（OSP）OSP，又称Preflux，译为有机保焊膜、护铜剂。

OSP指的是在洁净的裸铜表面上，以化学方法长出一层具有防氧化，耐热冲击，耐湿性功效的有机皮膜，用以阻隔铜和空气，避免铜表面于常态环境中氧化或硫化。

同时OSP在后续的焊接高温中，容易被助焊剂所迅速清除，以便焊接。

工艺流程：脱脂——微蚀——酸洗——纯水清洗——有机涂覆——清洗3、化学沉镍金化学沉镍金指的是在铜表面上包裹一层电性能良好的镍金合金。

不同于OSP仅作为防锈阻隔层，化学沉镍金能在PCB长期使用过程中保证其具有良好的电性能。

另外，化学沉镍金也具有优于其它表面处理工艺的环境忍耐性。

工艺流程：脱酸洗清洁——微蚀——预浸——活化——化学镀镍——化学浸金4、化学沉银化学沉银介于OSP与化学镀镍或浸金之间，工艺较简单、快速。

其暴露于热、湿与污染的环境中，仍能保证很好的电性能及良好的可焊性。

美中不足的是，会失去光泽。

由于银层下面没有镍，因此沉银不具备化学镀镍或浸金那样好的物理强度。

5、电镀镍金电镀镍金指的是在PCB表面导体先电镀上一层镍之后，再电镀上一层金。

镀镍主要作用是防止金与铜之间发生扩散。

电镀镍金分类：（1）镀软金即纯金，表面看起来不亮，主要用于芯片封装时打金线；（2）镀硬金，表面平滑坚硬、耐磨，含有钴等元素，表面看起来较光亮。

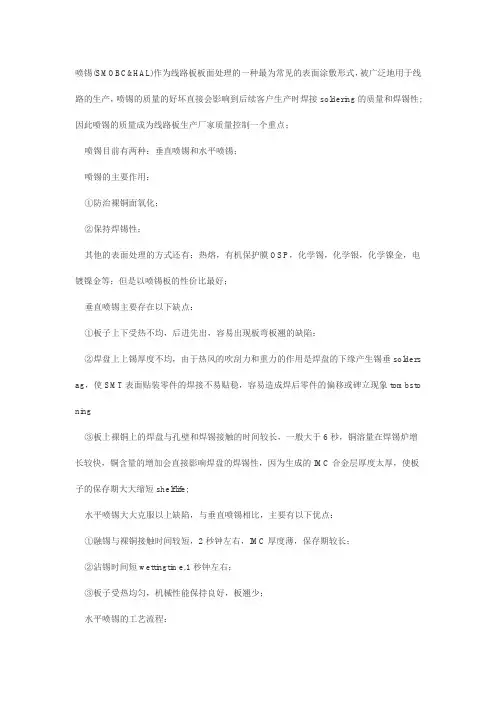

喷锡(SMOBC&HAL)作为线路板板面处理的一种最为常见的表面涂敷形式，被广泛地用于线路的生产，喷锡的质量的好坏直接会影响到后续客户生产时焊接soldering的质量和焊锡性;因此喷锡的质量成为线路板生产厂家质量控制一个重点；喷锡目前有两种：垂直喷锡和水平喷锡；喷锡的主要作用：①防治裸铜面氧化；②保持焊锡性；其他的表面处理的方式还有：热熔，有机保护膜OSP，化学锡，化学银，化学镍金，电镀镍金等；但是以喷锡板的性价比最好；垂直喷锡主要存在以下缺点：①板子上下受热不均，后进先出，容易出现板弯板翘的缺陷；②焊盘上上锡厚度不均，由于热风的吹刮力和重力的作用是焊盘的下缘产生锡垂solders ag，使SMT表面贴装零件的焊接不易贴稳，容易造成焊后零件的偏移或碑立现象tombsto ning③板上裸铜上的焊盘与孔壁和焊锡接触的时间较长，一般大于6秒，铜溶量在焊锡炉增长较快，铜含量的增加会直接影响焊盘的焊锡性，因为生成的IMC合金层厚度太厚，使板子的保存期大大缩短shelflife;水平喷锡大大克服以上缺陷，与垂直喷锡相比，主要有以下优点：①融锡与裸铜接触时间较短，2秒钟左右，IMC厚度薄，保存期较长；②沾锡时间短wettingtime,1秒钟左右；③板子受热均匀，机械性能保持良好，板翘少；水平喷锡的工艺流程：前清洗处理----预热----助焊剂涂覆---水平喷锡---热风刀刮锡---冷却----后清洗处理1．前清洗处理：主要是微蚀铜面清洗，微蚀深度一般在0.75—1.0微米，同时将附着的有机污染物除去，使铜面真正的清洁，和融锡有效接触，而迅速的生成IMC；微蚀的均匀会使铜面有良好的焊锡性；水洗后热风快速吹干；2．预热及助焊剂涂敷预热带一般是上下约1.2米长或4英尺长的红外加热管，板子传输速度取决于板子的大小，厚度和其复杂性；‘60mil(1.5mm)板子速度一般在4.6—9.0m/min之间；板面温度达到130—160度之间进行助焊剂涂敷，双面涂敷，可以用盐酸作为活化的助焊剂；预热放在助焊剂涂布以前可以有效防止预热段的金属部分不至于因为滴到助焊剂而生锈或烧坏；3．沾锡焊锡：融锡槽中含锡量约430公斤左右，为63/37共熔eutectic组成的焊锡合金,温度维持在260度左右；为避免焊锡与空气接触而滋生氧化浮渣，在焊锡炉的融锡便面故意浮有一层乙二醇的油类，该油类应考虑与助焊剂之间的兼容性compatible；板子通过传输轮滚动传输速度约9.1m/m in,在锡炉区有三排上下滚轮，停留时间仅约2秒；前后两组滚轮之间的跨度为6英寸，滚轮长度为24英寸以上，故可以处理的板面上限为24英寸；上下风刀劲吹，上下风刀之间的间距为15—30mil，风刀与垂直方向的月呈2—5度倾斜有利于吹去孔内的锡及板面的锡堆；4．热风压力设定的相关因素：板子厚度，焊盘的间距，焊盘的外形，沾锡的厚度（垂直喷锡中为了防止风刀与已变形的板面发生刮伤，风刀与板面之间的距离相当宽，故容易造成焊盘锡面的不平），5．冷却与后清洗处理：先用冷风在约1.8米的气床上由下向上吹，而将板面浮起，下表面先冷却，继续在约1.2米转轮承载区用冷风从上至下吹；清洁处理除去助焊剂残渣同时也不会带来太大的热震荡thermalshock6．水平喷锡的厚度分为三种：2.54mm(100mil),5.08mm(200mil),7.62mm(300mil),可以通过微切片测定锡厚：细抛光后用微蚀方法找出铜锡合金之间的IMC厚度，微蚀药水的简单配制：双氧水与氨水1：3的体积比微蚀10—15秒钟；界面合金的厚度一次喷锡一般在6微英寸，2次在1.8个微英寸左右；喷锡厚度可以用x-ray荧光测厚仪测定；板子的平坦度flatness主要是板弯（bow板子长方向的翘起）和板翘（twist，板子对角线方向的翘起）；板子的尺寸变化7．喷锡厚度与风刀的关系：焊盘上能够保留的锡厚受两种作用力因素影响：a.表面张力surfacetension决定最后平衡后的着锡厚度，焊盘的面积大时，其固化后着锡的厚度也较高b.风刀的压力;风刀压力大，最后着锡的厚度也会降低，外形较小的焊盘其表面张力通常比较大，可耐得住热风刀的推刮，故可以留下较厚的焊锡；外形较大的焊盘，表面张力较小，热风刀会刮去较多的锡，仅在焊盘末端留下较小的锡冠cresb;8．通孔壁上的锡厚：孔壁上由内层平环引出或延伸者，会造成一座散热座heatsink效应，使喷上的融锡比较容易冷却固化，固锡层较厚.一般无孔内平环的镀通孔内孔内所能保持的锡厚与通孔的纵横比似乎并无明显的关联；孔拐角处锡厚约0.75微米30微英寸左右，从孔两端转拐角到孔中心，锡厚渐增；孔径的缩减量约为18—30微米，以孔中央缩小得最为显著，该处沾锡层最厚；9．IMC,Flatness,及板子尺寸变化：IMC一次喷锡的厚度为6微英寸，这三个数据是检验水平喷锡温度曲线合适与否的最佳工具，三者的变化量均与温度有关，良好的IMC即etaphase的Cu6Sn5，焊锡性能良好，恶性的epsolonphase的Cu3Sn,良好的前处理有利于良好的合金层生成；恶性的epsolonphase的Cu3Sn,与喷锡时间，喷锡厚度多少正相关；板子的平坦度主要受以下因素影响：a.板厚的不同与层次的安排的对称与否，b.导体线路在板面分布是否均匀；c.班从空气中吸收水分的多少；喷锡前板子在100度下烘烤3个小时，尺寸稳定性良好，烘烤可以驱除半内的各种挥发份volatiles；喷锡前要烘烤，老化板装配前也要烘烤，以减少通孔出气会吹孔blowhole的产生;10．水平与垂直IMC厚度的比较项目水平喷锡垂直喷锡一次6---8微英寸12．6—17.7微英寸微米0．32---0.4470．152—0.27。

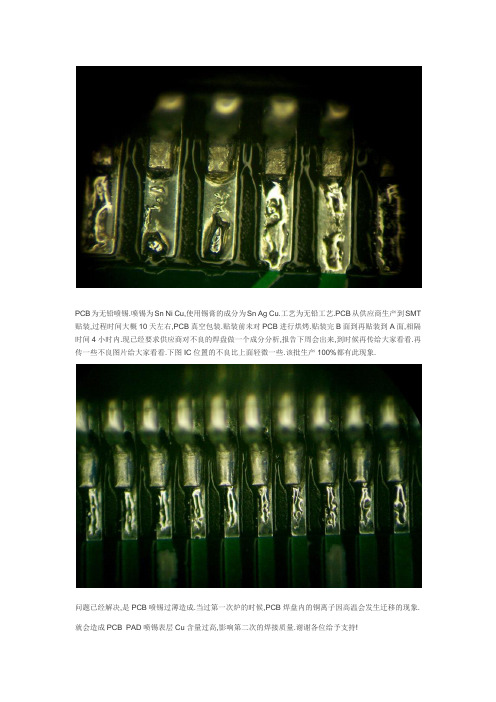

PCB为无铅喷锡.喷锡为Sn Ni Cu,使用锡膏的成分为Sn Ag Cu.工艺为无铅工艺.PCB从供应商生产到SMT 贴装,过程时间大概10天左右,PCB真空包装.贴装前未对PCB进行烘烤.贴装完B面到再贴装到A面,相隔时间4小时内.现已经要求供应商对不良的焊盘做一个成分分析,报告下周会出来,到时候再传给大家看看.再传一些不良图片给大家看看.下图IC位置的不良比上面轻微一些.该批生产100%都有此现象.
问题已经解决,是PCB喷锡过薄造成.当过第一次炉的时候,PCB焊盘内的铜离子因高温会发生迁移的现象.
就会造成PCB PAD喷锡表层Cu含量过高,影响第二次的焊接质量.谢谢各位给予支持!。

十三金手指,噴錫( Gold Finger & HAL )13.1製程目的A.金手指(Gold Finger,或稱Edge Connector)設計的目的,在於藉由connector連接器的插接作為板對外連絡的出口,因此須要金手指製程.之所以選擇金是因為它優越的導電度及抗氧化性.但因為金的成本極高所以只應用於金手指,局部鍍或化學金,如bonding pad等.圖13.1是金手指差入連接器中的示意圖.圖13.1B. 噴錫的目的,在保護銅表面並提供後續裝配製程的良好焊接基地.13.2製造流程金手指→噴錫13.2.1 金手指A. 步驟:貼膠→割膠→自動鍍鎳金→撕膠→水洗吹乾B. 作業及注意事項a. 貼膠,割膠的目的,是讓板子僅露出欲鍍金手指之部份線路,其它則以膠帶貼住防鍍.此步驟是最耗人力的,不熟練的作業員還可能割傷板材.現有自動貼,割膠機上市,但仍不成熟.須注意殘膠的問題.b. 鍍鎳在此是作為金層與銅層之間的屏障，防止銅migration.為提高生產速率及節省金用量，現在幾乎都用輸送帶式直立進行之自動鍍鎳金設備，鎳液則是鎳含量甚高而鍍層應力極低的氨基磺酸鎳(Nickel Sulfamate Ni(NH2SO3)2 )c. 鍍金無固定的基本配方，除金鹽(Potassium Gold Cyanide 金氰化鉀，簡稱PGC ) 以外，其餘各種成份都是專密的，目前不管酸性中性甚至鹼性鍍金所用的純金都是來自純度很高的金鹽為純白色的結晶，不含結晶水，依結晶條件不同有大結晶及細小的結晶，前者在高濃度的PGC 水溶液中緩慢而穩定自然形成的，後者是快速冷卻並攪拌而得到的結晶，市場上多為後者.d. 酸性鍍金(PH 3.5~5.0)是使用非溶解性陽極，最廣用的是鈦網上附著有白金，或鉭網(Tantalam) 上附著白金層，後者較貴壽命也較長。

e. 自動前進溝槽式的自動鍍金是把陽極放在構槽的兩旁，由輸送帶推動板子行進於槽中央，其電流的接通是由黃銅電刷(在槽上方輸送帶兩側)接觸板子上方突出槽外的線路所導入，只要板子進鍍槽就立即接通電流，各鍍槽與水洗槽間皆有緩衝室並用橡膠軟墊隔絕以降低drag in/out,故減少鈍化的發生，降低脫皮的可能。

喷锡工艺介绍
一、制作目的
喷锡，又称热平整平（HASL），是在铜表面上涂覆一层锡铅合金，为防止铜面被氧化，进而为后续装配制作提供良好的焊接基地。

喷锡的基本过程是焊垫通过助焊剂与高温锡形成铜锡合金（IMC），然后通过高温、高压气体达到焊垫平整的目的。

二、喷锡的流程
包红胶→冷辘→焗板→热辘→
包红胶→冷辘→焗板→热辘→入板→微蚀→水洗→干板→预热→过松香→喷锡→浮床→热水洗→磨刷洗板→水洗→干板→出板。

注：加框的为有金手指的喷锡板所需步骤。

三、喷锡的工艺
1．前处理：获得清洁、新鲜的焊盘。

2．预热：预热PCB，可缩短浸锡的时间，减少热冲击，减少锡炉的温降，避免孔塞或孔小，利于较快形成IMC和上锡。

预热温度一般为170-200°F，太高，易使Flux蒸发；太低，孔内凝水喷锡不光亮或不上锡。

3．助焊剂或松香机
作用是：a.清洁铜面，降低锡铅的内聚力，使焊垫平整；
b.助焊剂为微酸性，水溶、腐蚀性低，易清洗。

c.传热介质，使熔锡与铜面迅速形成铜锡合金。

4．锡炉和风刀是本机的关键部分，作用：涂覆焊锡和焊垫的整平；锡铅液表面浮盖一层高温油，作用是防止锡液氧化，增加润滑；锥形传动滚轮（行辘），避免板面触痕，锡液温度控制很严格，太高容易甩绿油或爆板，太低易出现锡面粗糙、桥接等。

风压、风温、风刀角度，行板速度也都视不同情况严格控制。

5．空气浮床的作用：冷却板子，避免焊垫有触痕。

6．后处理：清洗残留松香，热油、浮锡渣。

四、缺陷及解决方法。

喷锡工序工艺培训教材一、喷锡简介1.1基本概念喷锡、又称热平整平（HASL），是在铜表面上涂覆一层锡铅合金，防止铜面氧化进而为后续装配制程提供良好的焊接基地。

为什么叫热风整平呢?它实际上是把浸焊和热风整平二者结合起来，在印制板金属化孔内和印制导线上涂覆共晶焊料的工艺.其过程是先在印制板上浸上助焊剂,随后在溶融的焊料里浸涂，最后在两片风刀之间通过，用风刀中的热压缩空气把印制板上的多余焊料吹掉,同时排除金属孔内的多余焊料，从而得到一个光亮，平整，均匀的焊料涂层。

1.2特点用热风整平进行的焊料涂覆的最突出的优点是涂层组成始终保持不变,印制路线边缘可以得到彻底保护。

热风整平相对其它表面处理成本较低，工艺成熟,可焊性能好，但其表面没有沉镍金和OSP平整,所以普通只应用于焊接。

热风整平技术是目前应用较为成熟的工艺，但因为其工艺处在一个高温高压的动态环境中，品质难以控制稳定。

二、喷锡流程及原理2.1流程包红胶→冷辘→焗板→热辘→入板→微蚀→水洗→干板→过松香→喷锡→浮床→热水洗→磨刷洗板→水洗→干板→出板.注：加框的为有金手指的喷锡板所需步骤。

2.2原理喷锡的基本过程是焊垫通过助焊剂与高温锡形成铜锡合金（IMC），然后通过高温、高压气体达到焊垫平整的目的.1．前处理:获得清洁、新鲜的焊盘。

2．干板：获得清洁，干燥的PCB，吹干板面和孔内的的水珠.3．助焊剂或者松香机作用是：a.清洁铜面，降低锡铅的内聚力，使焊垫平整;b。

助焊剂为微酸性，水溶、腐蚀性低，易清洗。

c.传热介质，使熔锡与铜面迅速形成铜锡合金.4．锡炉和风刀是的关键部份作用：涂覆焊锡和焊垫的整平;锡铅液表面浮盖一层高温油，作用是防止锡液氧化,增加润滑；锥形传动滚轮(行辘），避免板面触痕，锡液温度控制很严格，太高易甩绿油或者爆板，太低易浮现锡面粗糙、桥接等.风压、风温、风刀角度，行板速度也都视不同情况严格控制。

5．空气浮床的作用:冷却板子，避免焊垫有触痕.6．后处理：清洗残留松香，热油、浮锡渣。

有铅HASL氧化处理方式1. 简介有铅HASL（Hot Air Solder Leveling）是一种常用的表面处理方式，用于电子元件的焊接。

它通过在电路板上涂覆一层锡铅合金，然后利用热空气将其熔化和平整，形成一个平坦的焊接表面。

这种处理方式具有简单、成本低、易于控制等优点，被广泛应用于电子制造业。

2. 氧化处理的原因在电子制造过程中，电路板上的铜导线容易与环境中的氧气发生反应，形成氧化物层，导致焊接质量下降。

因此，需要对电路板进行氧化处理，以去除氧化物层，提高焊接质量。

3. 有铅HASL氧化处理方式的步骤有铅HASL氧化处理方式主要包括以下几个步骤：步骤1：基材准备首先，需要准备好待处理的电路板。

电路板应经过清洗和除油处理，确保表面干净。

步骤2：涂覆焊膏将焊膏涂覆在电路板上。

焊膏是一种含有锡和铅的合金，通过涂覆焊膏，可以在电路板上形成一层锡铅合金。

步骤3：预热将涂覆了焊膏的电路板送入预热炉中进行预热。

预热的目的是使焊膏均匀熔化，并使其与电路板表面形成更好的结合。

步骤4：热空气处理将预热后的电路板送入热空气处理设备中。

热空气会将焊膏熔化，并利用气流的作用，将其平整在电路板表面，形成一个平坦的焊接表面。

步骤5：冷却经过热空气处理后，电路板需要进行冷却。

冷却的过程中，焊膏会逐渐凝固，形成一个坚固的焊接表面。

步骤6：清洗最后，需要对已处理的电路板进行清洗，去除表面的残留物和杂质，以确保焊接表面的干净和质量。

4. 有铅HASL氧化处理方式的优点有铅HASL氧化处理方式具有以下优点：•成本低廉：有铅HASL是一种相对简单的处理方式，不需要复杂的设备和工艺，因此成本较低。

•易于控制：有铅HASL的处理过程相对简单，容易控制处理参数，确保焊接表面的质量。

•适用范围广：有铅HASL适用于多种电子元件的焊接，包括表面贴装元件和插件元件。

•环保性好：有铅HASL处理过程中使用的焊膏含有铅，但在焊接完成后，焊膏会被焊接表面包裹，减少了铅的释放和环境污染。
