PCB制造流程(金手指)及工艺说明

pcb制作的基本流程
PCB制作的基本流程包括以下步骤：
1.打印电路板：用转印纸将绘制好的电路板打印出来，注意滑的一面要朝向自己。

通常一张纸上打印两张电路板，选择其中一个打印最好的用来制作电路板。

2.覆铜板裁剪：覆铜板是两面都覆有铜膜的线路板。

3.预处理覆铜板：覆铜板表面的氧化层需用细砂纸打磨干净，确保电路板在转印时热转印纸上的碳粉能牢固的印在覆铜板上。

（打磨要板面光亮，无明显污渍）。

4.转印电路板：将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。

一般转印2-3次，电路板就能很牢固的转印在覆铜板上。

5.腐蚀线路板与回流焊机。

6.线路板钻孔：线路板上需要插入电子元件，所以钻孔是必不可少的步骤。

7.线路板预处理：上个步骤完成后（钻孔）就需要进行线路板预处理，把覆在板子上的墨粉用细砂纸打磨掉，然后在用清水把线路板清洗干净。

8.焊接电子元件。

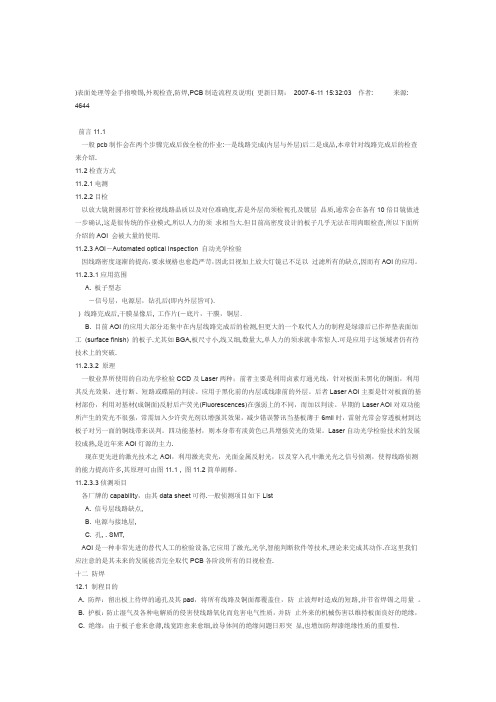

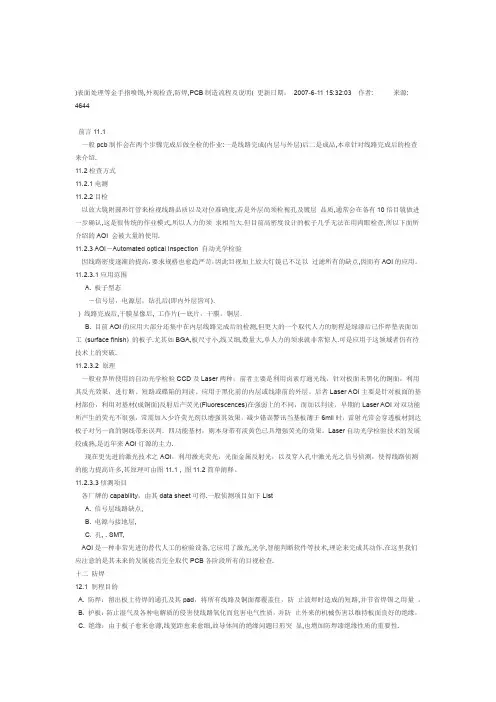

)表面处理等金手指喷锡,外观检查,防焊,PCB制造流程及说明( 更新日期：2007-6-11 15:32:03 作者: 来源: 4644前言11.1一般pcb制作会在两个步骤完成后做全检的作业:一是线路完成(内层与外层)后二是成品,本章针对线路完成后的检查来介绍.11.2检查方式11.2.1电测11.2.2目检以放大镜附圆形灯管来检视线路品质以及对位准确度,若是外层尚须检视孔及镀层品质,通常会在备有10倍目镜做进一步确认,这是很传统的作业模式,所以人力的须求相当大.但目前高密度设计的板子几乎无法在用肉眼检查,所以下面所介绍的AOI 会被大量的使用.11.2.3 AOI－Automated optical Inspection 自动光学检验因线路密度逐渐的提高，要求规格也愈趋严苛，因此目视加上放大灯镜已不足以过滤所有的缺点,因而有AOI的应用。

11.2.3.1应用范围A. 板子型态－信号层，电源层，钻孔后(即内外层皆可)．) 线路完成后,干膜显像后, 工作片(－底片，干膜，铜层．B. 目前AOI的应用大部分还集中在内层线路完成后的检测,但更大的一个取代人力的制程是绿漆后已作焊垫表面加工(surface finish) 的板子.尤其如BGA,板尺寸小,线又细,数量大,单人力的须求就非常惊人.可是应用于这领域者仍有待技术上的突破.11.2.3.2 原理一般业界所使用的自动光学检验CCD及Laser两种；前者主要是利用卤素灯通光线，针对板面未黑化的铜面，利用其反光效果，进行断、短路或碟陷的判读。

应用于黑化前的内层或线漆前的外层。

后者Laser AOI主要是针对板面的基材部份，利用对基材(成铜面)反射后产荧光(Fluorescences)在强弱上的不同，而加以判读。

早期的Laser AOI对双功能所产生的荧光不很强，常需加入少许荧光剂以增强其效果，减少错误警讯当基板薄于6mil时，雷射光常会穿透板材到达板子对另一面的铜线带来误判。

pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。

工程师们用专门的软件，把线路、元件的位置啥的都规划好。

要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。

这个阶段要是出点小差错，后面可就麻烦咯。

比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。

这就好比裁布料一样，得裁得准准的。

要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。

要通过光刻、蚀刻这些技术。

光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。

这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。

这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。

这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。

6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。

字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。

就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。

这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。

比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。

要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。

PCB的金手指设计与加工制作是怎样的PCB（Printed Circuit Board）是电子产品中使用最广泛的一种电路板，其中的“金手指”是指连接电路板与其他组件或设备的接口连接部分。

在PCB设计和加工制作过程中，金手指的设计与加工制作非常重要。

下面将详细介绍PCB金手指设计与加工制作的流程和要点。

一、PCB金手指设计1.确定金手指的类型：根据实际需求，确定金手指的类型。

常见的金手指类型包括硬金手指、软金手指和继电器金手指等。

2.确定金手指的数量和排列方式：根据电路板的需求，确定金手指的数量和排列方式，一般情况下，金手指的数量和排列方式会根据电路板连接的设备或组件的数量和接口类型来确定。

3.设计金手指的形状和尺寸：根据电路板的需求和实际情况，设计金手指的形状和尺寸。

通常，金手指的形状可以是直角、圆角、斜角或其他特殊形状。

尺寸方面，要考虑金手指的宽度、长度和间距等因素。

4.确定金手指的材料：根据实际需求和成本控制，确定金手指的材料。

常见的金手指材料有金属（如金、镀金等）和合金（如镍、镍铬合金等）等。

5.添加金手指的焊盘和限位孔：设计金手指的焊盘和限位孔，确保金手指能够正确地连接到电路板上，并且与其他组件或设备的接口正确对齐。

6.确定金手指的排布位置：确保金手指的排布位置合理、有效，并且能够满足电路板整体布局的需求。

7.进行金手指形状的阻焊掩膜设计：为金手指设计阻焊掩膜，以防止电路板其他区域的焊接热量对金手指造成损害。

8.进行金手指的走线规划：对PCB布线进行合理规划，保证连接金手指的走线畅通无阻，没有任何干扰，以提高连接质量和可靠性。

二、PCB金手指加工制作1.材料准备：根据设计要求和需求，准备金手指所需的材料，包括金、合金、电镀液等。

2.清洁处理：在加工之前，对金手指所在的电路板进行清洁处理，确保其表面干净并且不受任何污染。

3.蚀刻处理：使用蚀刻机将金手指所在的电路板进行蚀刻处理，将不需要的金属材料蚀刻掉，使金手指形成。

)表面处理等金手指喷锡,外观检查,防焊,PCB制造流程及说明( 更新日期：2007-6-11 15:32:03 作者: 来源: 4644前言11.1一般pcb制作会在两个步骤完成后做全检的作业:一是线路完成(内层与外层)后二是成品,本章针对线路完成后的检查来介绍.11.2检查方式11.2.1电测11.2.2目检以放大镜附圆形灯管来检视线路品质以及对位准确度,若是外层尚须检视孔及镀层品质,通常会在备有10倍目镜做进一步确认,这是很传统的作业模式,所以人力的须求相当大.但目前高密度设计的板子几乎无法在用肉眼检查,所以下面所介绍的AOI 会被大量的使用.11.2.3 AOI－Automated optical Inspection 自动光学检验因线路密度逐渐的提高，要求规格也愈趋严苛，因此目视加上放大灯镜已不足以过滤所有的缺点,因而有AOI的应用。

11.2.3.1应用范围A. 板子型态－信号层，电源层，钻孔后(即内外层皆可)．) 线路完成后,干膜显像后, 工作片(－底片，干膜，铜层．B. 目前AOI的应用大部分还集中在内层线路完成后的检测,但更大的一个取代人力的制程是绿漆后已作焊垫表面加工(surface finish) 的板子.尤其如BGA,板尺寸小,线又细,数量大,单人力的须求就非常惊人.可是应用于这领域者仍有待技术上的突破.11.2.3.2 原理一般业界所使用的自动光学检验CCD及Laser两种；前者主要是利用卤素灯通光线，针对板面未黑化的铜面，利用其反光效果，进行断、短路或碟陷的判读。

应用于黑化前的内层或线漆前的外层。

后者Laser AOI主要是针对板面的基材部份，利用对基材(成铜面)反射后产荧光(Fluorescences)在强弱上的不同，而加以判读。

早期的Laser AOI对双功能所产生的荧光不很强，常需加入少许荧光剂以增强其效果，减少错误警讯当基板薄于6mil时，雷射光常会穿透板材到达板子对另一面的铜线带来误判。

精心整理PCB 板制造工艺流程PCB 板的分类1、 按层数分：①单面板②双面板③多层板2、 按镀层工艺分：①热风整平板②化学沉金板③全板镀金板④热风整平+金手指3、 ⑤化学沉金+金手指4、 ⑥全板镀金+金手指5、 ⑦沉锡⑧沉银⑨OSP 板各种工艺多层板流程㈠热风整平多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨————丝印阻——（外————（外墨——（W ——曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——化学沉金——丝印字符——外光成像②（交货面积＞1平方米）/贴蓝胶带（交货面积≤1平方米）——镀金手指——铣外形——金手指倒角——电测——终检——真空包装㈦单面板流程（热风整平为例）：开料——钻孔——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI ——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：①因没有金属化孔，所以没有电测与沉铜板镀②外层线路菲林除全板镀金板用正片菲林外，其它都用负片）㈧双面板流程（热风整平为例）：开料——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：因一共两层，所以用电测代替了AOI）㈨OSP多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——（二钻）——铣外形——OSP——终检——真空包装多层板流程的步骤、意义、作用、及注意事项，现以热风整平板+金手指为例。

pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。

工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。

设计完成后，生成电路板的Gerber文件。

2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。

还需要准备铜箔，用于制作电路路径。

3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。

这些膜被用于将图案转移到铜箔上。

4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。

腐蚀后，剩余的光刻膜会被去除。

5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。

每个层次都包含电路路径。

6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。

钻孔位置是根据设计要求准确控制的。

7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。

8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。

这个步骤定义了最终的电路路径。

9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。

10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。

11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。

12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。

不合格的电路板将被修复或丢弃。

13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。

14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。

15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。
