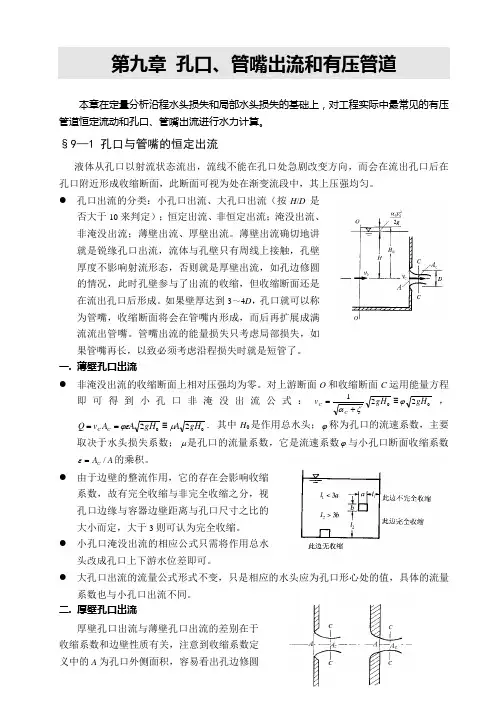

第九章 孔口、管嘴出流和有压管道 本章在定量分析沿程水头损失和局部水头损失的基础上，对工程实际中最常见的有压管道恒定流动和孔口、管嘴出流进行水力计算。

§9—1 孔口与管嘴的恒定出流液体从孔口以射流状态流出，流线不能在孔口处急剧改变方向，而会在流出孔口后在孔口附近形成收缩断面，此断面可视为处在渐变流段中，其上压强均匀。

● 孔口出流的分类：小孔口出流、大孔口出流（按H /D 是否大于10来判定）；恒定出流、非恒定出流；淹没出流、非淹没出流；薄壁出流、厚壁出流。

薄壁出流确切地讲就是锐缘孔口出流，流体与孔壁只有周线上接触，孔壁厚度不影响射流形态，否则就是厚壁出流，如孔边修圆的情况，此时孔壁参与了出流的收缩，但收缩断面还是在流出孔口后形成。

如果壁厚达到3～4D ，孔口就可以称为管嘴，收缩断面将会在管嘴内形成，而后再扩展成满流流出管嘴。

管嘴出流的能量损失只考虑局部损失，如果管嘴再长，以致必须考虑沿程损失时就是短管了。

一. 薄壁孔口出流● 非淹没出流的收缩断面上相对压强均为零。

对上游断面O 和收缩断面C 运用能量方程即可得到小孔口非淹没出流公式：00221gH gH v C C ϕζα≡+=，0022gH A gH A A v Q C C μϕε≡==. 其中H 0是作用总水头；ϕ称为孔口的流速系数，主要取决于水头损失系数；μ是孔口的流量系数，它是流速系数ϕ与小孔口断面收缩系数A A C /=ε的乘积。

● 由于边壁的整流作用，它的存在会影响收缩系数，故有完全收缩与非完全收缩之分，视孔口边缘与容器边壁距离与孔口尺寸之比的大小而定，大于3则可认为完全收缩。

● 小孔口淹没出流的相应公式只需将作用总水头改成孔口上下游水位差即可。

● 大孔口出流的流量公式形式不变，只是相应的水头应为孔口形心处的值，具体的流量系数也与小孔口出流不同。

二. 厚壁孔口出流厚壁孔口出流与薄壁孔口出流的差别在于收缩系数和边壁性质有关，注意到收缩系数定义中的A 为孔口外侧面积，容易看出孔边修圆后，收缩减小，收缩系数和流量系数都增大。

祁存谦丁楠吕树申《化工原理》习题解答第1章流体流动第2章流体输送第3章沉降过滤第4章传热第5章蒸发第6章蒸馏第7章吸收第9章干燥第8章萃取第10章流态化广州中山大学化工学院（510275）2008/09/28第1章 流体流动1-1．容器A 中气体的表压力为60kPa ，容器B 中的气体的真空度为Pa 102.14⨯。

试分别求出A 、B 二容器中气体的绝对压力为若干Pa 。

该处环境大气压等于标准大气压。

（答：A,160kPa ；B,88kPa ）解：取标准大气压为kPa 100，所以得到：kPa 16010060=+=A P ；kPa 8812100=-=B P 。

1-2．某设备进、出口的表压分别为 12kPa -和157kPa ，当地大气压为101.3kPa ，试求此设备进、出口的压力差为多少Pa 。

(答：169kPa -) 解：kPa 16915712-=--=-=∆出进P P P 。

1-3．为了排除煤气管中的少量积水，用如图示水封设备，水由煤气管道上的垂直支管排出，已知煤气压力为10kPa （表压）。

问水封管插入液面下的深度h 最小应为若干？ （答：m 02.1）解：m 02.18.910101033=⨯⨯=∆=g P H ρ习题1-3 附图1-4．某一套管换热器，其内管为mm,25.3mm 5.33⨯φ外管为mm 5.3mm 60⨯φ。

内管流过密度为3m 1150kg -⋅，流量为1h 5000kg -⋅的冷冻盐水。

管隙间流着压力（绝压）为MPa 5.0，平均温度为C 00，流量为1h 160kg -⋅的气体。

标准状态下气体密度为3m 1.2kg -⋅，试求气体和液体的流速分别为若干1s m -⋅？（ 答：1L s m11.2U -⋅=；1g s 5.69m U -⋅= ）习题1-4 附图解：mm 27225.35.33=⨯-=内d ，m m 5325.360=⨯-=外d ；对液体：122s m 11.2027.011503600/500044/-⋅=⨯⨯⨯===ππρ内d m A V u l l l l l ； 对气体：0101P P =ρρ⇒3560101m kg 92.51001325.1105.02.1-⋅=⨯⨯⨯==P P ρρ，()224内外内外D d A A A g -=-=π()2322m 1032.10335.0053.04⨯=-=π，13s m 69.592.51032.13600/160/--⋅=⨯⨯===ggg gg g A m A V u ρ。

化工原理选择题题库—流体流动解析流体流动【当前章节】流体流动内部结构【当前难度】11、如下各物理量中，与压强有关的有几个（B ）①压强不太高时气体的黏度；②压强不太高时气体的运动黏度③压强不太高时气体的流速；④压强不太高时气体的质量流速A.1B.2C.3D.42、流体在管内流动时，如下有几项会使层流内层增厚？（B ）*①流体黏度变小；②流体流速减小；③如为液体，升高其温度；④如为气体，升高其温度A.1B.2C.3D.43、如下关于定态流动和非定态流动的说法，正确的是（B ）A.定态流动时，流体内各处的流动参数（）均相同B.定态流动时，流体内各处的流动参数（）均不随时间而变化C.非定态流动时，流体内各处的流动参数都不相同D.非定态流动时，流体流量随时间的推移而减小4、管内流体流动时，如下哪一项不利于形成湍流（B ）A.增大管径B.减小流体密度C.增加流体流量D.减小流体粘度针对圆管内的流体流动，关于层流与湍流的区别，如下表述中正确的是（C ）*A.剪应力沿径向分布的数学规律不同B.湍流时不存在由于分子热运动而造成的动量传递，而层流时存在C.同种流体在同样的速度梯度下，湍流剪应力大于层流D.湍流时流体所有的质点都在脉动，而层流时流体所有质点都不脉动6、某黏度为50mPa.s的流体在内径为60mm的圆管内做定态流动，管截面上的速度分布服从u=20y-200y*y。

式中y为管截面上某一点至管壁的距离，m；u为该点处流速，m/s。

则管内最大剪应力为（A）*A.1.0PaB.0.4PaC.0.021D.条件不足，无法计算7、某流体在内径为60mm的圆管内做定态流动，管截面上的速度分布服从u=20y-200y*y。

式中y为管截面上某一点至管壁的距离，m；u为该点处流速，m/s。

则管内最大速度为（C）A.0.5m/sB.0.48m/sC.0.42m/sD.1.0m/s8、当圆管内流动充分发展时，其边界层的厚度（B ）A.等于管子的内直径B.等于管子的内半径C.大于管子的内半径D.大于管子的内直径在研究流体流动问题时，最小的考察对象通常是（ A）A.流体的质点B.流体的分子C.液滴或气泡D.流体层10、流体的连续介质假定是指（D ）A.流体分子之间没有间隙B.液流之中没有气泡，气流之中没有液滴C.流体层之间没有间隙D.流体质点之间没有间隙11、理想气体状态方程中的压强是指气体的（B ）A.表压强B.绝对压强C.真空度D.以上压强都可用于气体状态方程12、以下哪项为基准的压强称为真空度（A ）A.当地大气压B.标准大气压C.绝对0压强D.其他三个都不是13、雷诺实验现象揭示了（ A）A.流体流动时质点的行为B.流体流动阻力产生的原因C.流体流动型态D.流体流动时的速度分布规律14、“管内各截面处的体积流量相等”，此话适用于（D ）A.定态流动B.管内流体流动的任何情形C.不可压缩流体流动D.不可压缩流体定态流动15、质量流量一定的流体在管内流动时，如下各项中与管内气体压强有关的是（D ）A.气体的质量流速B.气体流动的雷诺数C.气体的黏度D.气体的流速16、一般来说，液体的黏度远大于气体的黏度，根本原因是（C ）A.液体具有不可压缩性，而气体具有可压缩性B.液体分子的热运动激烈程度远高于气体C.液体分子间的引力远大于气体D.液体密度远大于气体的密度17、以如下哪项为基准的压强称为绝对压强（C ）A.当地大气压B.标准大气压C.绝对0压强D.其他三个都不是18、一个活塞在直径一定的气缸内做往复运动，活塞侧面与气缸内壁之间有一层润滑油。

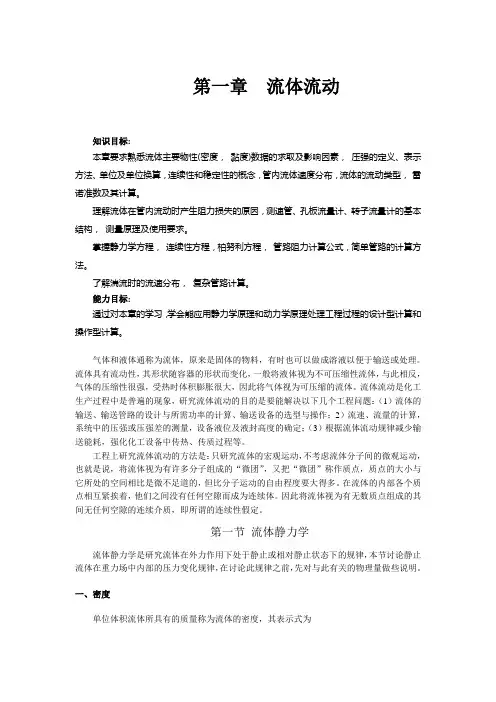

第一章 流体流动知识目标:本章要求熟悉流体主要物性(密度， 黏度)数据的求取及影响因素， 压强的定义、表示方法、单位及单位换算，连续性和稳定性的概念，管内流体速度分布，流体的流动类型， 雷诺准数及其计算。

理解流体在管内流动时产生阻力损失的原因，测速管、孔板流量计、转子流量计的基本结构， 测量原理及使用要求。

掌握静力学方程， 连续性方程，柏努利方程， 管路阻力计算公式，简单管路的计算方法。

了解湍流时的流速分布， 复杂管路计算。

能力目标:通过对本章的学习，学会能应用静力学原理和动力学原理处理工程过程的设计型计算和操作型计算。

气体和液体通称为流体，原来是固体的物料，有时也可以做成溶液以便于输送或处理。

流体具有流动性，其形状随容器的形状而变化，一般将液体视为不可压缩性流体，与此相反，气体的压缩性很强，受热时体积膨胀很大，因此将气体视为可压缩的流体。

流体流动是化工生产过程中是普遍的现象，研究流体流动的目的是要能解决以下几个工程问题：（1）流体的输送、输送管路的设计与所需功率的计算、输送设备的选型与操作；2）流速、流量的计算，系统中的压强或压强差的测量，设备液位及液封高度的确定；（3）根据流体流动规律减少输送能耗，强化化工设备中传热、传质过程等。

工程上研究流体流动的方法是：只研究流体的宏观运动，不考虑流体分子间的微观运动，也就是说，将流体视为有许多分子组成的“微团”，又把“微团”称作质点，质点的大小与它所处的空间相比是微不足道的，但比分子运动的自由程度要大得多。

在流体的内部各个质点相互紧挨着，他们之间没有任何空隙而成为连续体。

因此将流体视为有无数质点组成的其间无任何空隙的连续介质，即所谓的连续性假定。

第一节 流体静力学流体静力学是研究流体在外力作用下处于静止或相对静止状态下的规律，本节讨论静止流体在重力场中内部的压力变化规律，在讨论此规律之前，先对与此有关的物理量做些说明。

一、密度单位体积流体所具有的质量称为流体的密度，其表示式为mv ρ=（1－1）式中： m —— 流体的质量，kg ； v —— 流体的体积，m 3。

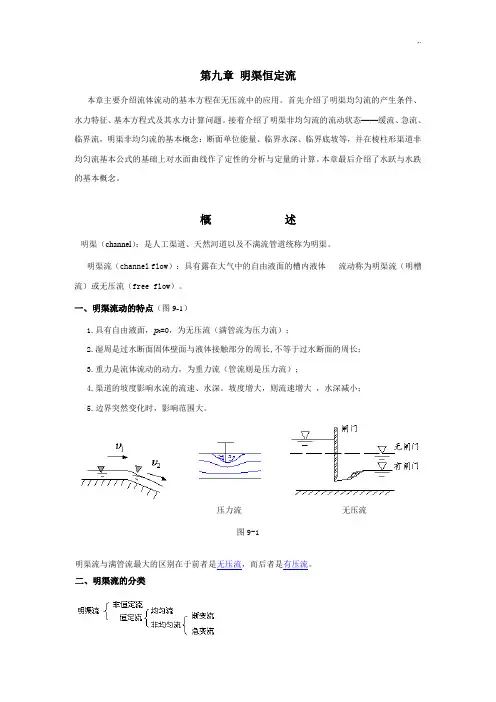

第九章明渠恒定流本章主要介绍流体流动的基本方程在无压流中的应用。

首先介绍了明渠均匀流的产生条件、水力特征、基本方程式及其水力计算问题。

接着介绍了明渠非均匀流的流动状态——缓流、急流、临界流，明渠非均匀流的基本概念：断面单位能量、临界水深、临界底坡等，并在棱柱形渠道非均匀流基本公式的基础上对水面曲线作了定性的分析与定量的计算。

本章最后介绍了水跃与水跌的基本概念。

概述明渠（channel）：是人工渠道、天然河道以及不满流管道统称为明渠。

明渠流（channel flow）：具有露在大气中的自由液面的槽内液体流动称为明渠流（明槽流）或无压流（free flow）。

一、明渠流动的特点（图9-1）1.具有自由液面，p0=0，为无压流（满管流为压力流）；2.湿周是过水断面固体壁面与液体接触部分的周长,不等于过水断面的周长；3.重力是流体流动的动力，为重力流（管流则是压力流）；4.渠道的坡度影响水流的流速、水深。

坡度增大，则流速增大，水深减小；5.边界突然变化时，影响范围大。

压力流无压流图9-1明渠流与满管流最大的区别在于前者是无压流，而后者是有压流。

二、明渠流的分类图9-2三、明渠的分类明渠断面形状（如图9-2）有：梯形：常用的断面形状矩形：用于小型灌溉渠道当中抛物线形：较少使用圆形：为水力最优断面，常用于城市的排水系统中复合式（如图9-3）：常用于丰、枯水量悬殊的渠道中图9-31.按明渠的断面形状和尺寸是否变化分：棱柱形渠道（prismatic channel）：断面形状和尺寸沿程不变的长直明渠称为棱柱形渠道，h=f(i)。

非棱柱形渠道（non-prismatic channel）：断面形状和尺寸沿程不断变化的明渠称为非棱柱形渠道，h=f(i,s)2.底坡底坡i——渠道底部沿程单位长度的降低值（图9-4）。

平坡（horizontal bed）：i=0，明槽槽底高程沿程不变者称为平坡。

正坡（downhill slope）：i>0，明槽槽底沿程降低者称为正坡或顺坡。

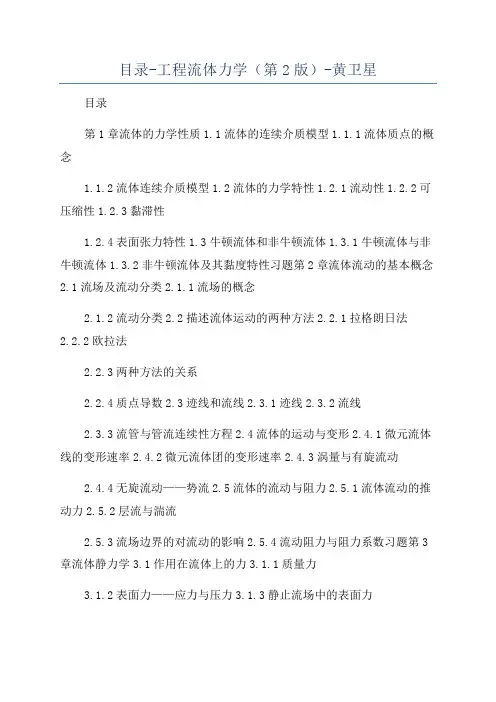

目录-工程流体力学（第2版）-黄卫星目录第1章流体的力学性质1.1流体的连续介质模型1.1.1流体质点的概念1.1.2流体连续介质模型1.2流体的力学特性1.2.1流动性1.2.2可压缩性1.2.3黏滞性1.2.4表面张力特性1.3牛顿流体和非牛顿流体1.3.1牛顿流体与非牛顿流体1.3.2非牛顿流体及其黏度特性习题第2章流体流动的基本概念2.1流场及流动分类2.1.1流场的概念2.1.2流动分类2.2描述流体运动的两种方法2.2.1拉格朗日法2.2.2欧拉法2.2.3两种方法的关系2.2.4质点导数2.3迹线和流线2.3.1迹线2.3.2流线2.3.3流管与管流连续性方程2.4流体的运动与变形2.4.1微元流体线的变形速率2.4.2微元流体团的变形速率2.4.3涡量与有旋流动2.4.4无旋流动——势流2.5流体的流动与阻力2.5.1流体流动的推动力2.5.2层流与湍流2.5.3流场边界的对流动的影响2.5.4流动阻力与阻力系数习题第3章流体静力学3.1作用在流体上的力3.1.1质量力3.1.2表面力——应力与压力3.1.3静止流场中的表面力3.1.4压力的表示方法及单位3.2流体静力学基本方程3.2.1流体静力学基本方程3.2.2静止流场基本特性3.3重力场中的静止液体3.3.1重力场中静止流体的压力分布3.3.2U形管测压原理3.3.3静止液体中固体壁面的受力3.3.4静止液体中物体的浮力与浮力矩3.4非惯性坐标系中的静止液体3.4.1非惯性坐标系中的质量力3.4.2直线匀加速运动中的静止液体3.4.3匀速旋转容器中的静止液体3.4.4高速回转圆筒内流体的压力分布习题第4章流体流动的守恒原理4.1概述4.1.1系统与控制体4.1.2输运公式4.2质量守恒方程4.2.1控制面上的质量流量4.2.2控制体质量守恒方程4.2.3多组分系统的质量守恒方程4.3动量守恒方程4.3.1控制体动量守恒方程4.3.2动量守恒方程的简化形式4.4动量矩守恒方程4.4.1动量矩定律4.4.2控制体动量矩守恒方程4.5能量守恒方程4.5.1运动流体的能量4.5.2控制体能量守恒方程4.5.3化工流动系统的能量方程4.5.4伯努利方程及其应用说明4.6守恒方程综合应用分析4.6.1小孔流动问题4.6.2管流中的液体汽化问题4.6.3驻点压力与皮托管4.6.4管道局部阻力损失分析习题第5章不可压缩流体的一维层流流动5.1概述5.1.1建立流动微分方程的基本方法5.1.2常见边界条件5.1.3流动条件说明5.2狭缝流动分析5.2.1狭缝流动的微分方程5.2.2狭缝流动的切应力与速度分布5.2.3水平狭缝压差流的流动阻力5.3管内流动分析5.3.1圆管内的层流流动5.3.2圆形套管内的层流流动5.4降膜流动分析5.4.1倾斜平板上的降膜流动5.4.2竖直圆管外壁的降膜流动习题第6章流体流动微分方程6.1连续性方程6.1.1直角坐标系中的连续性方程6.1.2柱坐标和球坐标系中的连续性方程6.2以应力表示的运动方程6.2.1作用于微元体上的力6.2.2动量流量及动量变化率6.2.3以应力表示的运动方程6.3黏性流体运动微分方程6.3.1牛顿流体的本构方程6.3.2流体运动微分方程——Navier-Stoke方程6.3.3柱坐标和球坐标系中的NS方程6.4流体流动微分方程的应用6.4.1N-S方程应用概述6.4.2N-S方程应用举例习题第7章不可压缩理想流体的平面运动7.1流体微团的运动7.1.1流体微团平面运动的分解7.1.2有旋流动与无旋流动7.1.3线流量与速度环量7.2速度势函数与流函数7.2.1速度势函数、势流7.2.2流函数及其性质7.2.3速度势函数与流函数的关系7.3不可压缩理想流体平面流动的基本方程7.3.1连续性方程与运动微分方程7.3.2不可压缩平面势流的基本方程——拉普拉斯方程7.3.3速度势函数与流函数的全微分方程7.4简单有势流动及其组合流动7.4.1平行直线等速流7.4.2角形区域内的流动7.4.3点源与点汇7.4.4点涡7.4.5复合流动7.4.6理想流体绕固定圆柱体的流动7.4.7理想流体绕转动圆柱体的流动习题思考题第8章流体力学的实验研究方法8.1流动相似原理8.1.1几何相似8.1.2运动相似8.1.3动力相似8.2相似准则及其分析方法8.2.1微分方程分析法8.2.2量纲分析法8.3工程模型研究8.3.1模型与原型的相似8.3.2参数测试及实验结果整理8.3.3模型研究应用举例8.4流场测试技术8.4.1速度场的测量8.4.2压力场的测量习题思考题第9章管内流体流动9.1层流与湍流9.1.1雷诺实验9.1.2圆管内充分发展的层流流动9.1.3湍流及其基本特性9.1.4湍流理论简介9.2湍流的半经验理论9.2.1雷诺方程9.2.2湍流假说——普朗特混合长度理论9.2.3通用速度分布——壁面律9.3圆管内充分发展的湍流流动9.3.1光滑管内的湍流速度与切应力9.3.2粗糙管内的湍流速度分布9.4圆管内流动的阻力损失9.4.1圆管阻力损失与阻力系数定义9.4.2光滑圆管的阻力系数9.4.3粗糙圆管的阻力系数9.4.4局部阻力系数9.5圆管进口段流动分析9.5.1进口段流动状态与进口段长度9.5.2进口段阻力9.6非圆形截面管内的流体流动9.7弯曲管道内的流体流动习题思考题第10章流体绕物流动10.1边界层基本概念10.1.1边界层理论10.1.2边界层的厚度与流态10.1.3平壁表面摩擦阻力与摩擦阻力系数10.2平壁边界层流动10.2.1普朗特边界层方程10.2.2平壁层流边界层的精确解10.2.3冯·卡门边界层动量积分方程10.2.4平壁层流边界层的近似解10.2.5平壁湍流边界层的近似解10.3边界层分离及绕流总阻力10.3.1边界层分离现象10.3.2绕流总阻力10.4绕圆柱体的流动分析10.4.1绕圆柱体的流动10.4.2圆柱绕流总阻力10.5绕球体的流动分析10.5.1绕球体的流动10.5.2球体绕流总阻力10.5.3颗粒的沉降速度习题思考题第11章化工机械中的典型流动分析11.1叶轮机械中的流体流动11.1.1叶轮机械工作原理11.1.2轴流式叶轮机械中的流体流动11.1.3径流式叶轮机械中的流体流动11.2旋流器中的流体流动11.2.1概述11.2.2旋流器中的流体流动11.2.3旋流器中的压力分布11.3通过滤饼层的流体流动11.3.1达西公式及其修正11.3.2不可压缩滤饼和可压缩滤饼11.3.3过滤基本方程的积分11.3.4离心过滤11.4沉降离心机中的流体流动11.4.1转鼓内的流体流动形式11.4.2颗粒的运动思考题本章符号说明第12章流体流动的数值模拟12.1概述12.1.1研究流体流动的三种基本方法12.1.2数值模拟基本方法与过程12.2模型方程的建立12.2.1化工设备中的流动分析与简化12.2.2模型方程及其规范化12.2.3求解N-S方程的原始变量法和涡量-流函数法12.2.4以涡量-流函数表示的模型方程12.2.5涡量-流函数模型方程的边界条件12.3流动区域及模型方程的离散12.3.1流动区域的离散12.3.2基本差分公式12.3.3模型方程与边界条件的离散12.4代数方程的求解方法12.4.1迭代法基本公式及收敛判别12.4.2加速迭代收敛的基本方法和思想12.5模型方程计算程序及结果讨论12.5.1计算程序及过程说明12.5.2计算结果讨论思考题本章符号说明附录A矢量与场论的基本定义和公式附录B流体力学常见物理量量纲、单位换算及特征数附录C流体的物性参数附录D习题参考答案参考文献。

第一章 流体流动§4 流体在管内流动时的摩擦阻力损失本节重点：直管阻力与局部阻力的计算，摩擦系数的影响因素。

难点：用量纲分析法解决工程实际问题。

流动阻力的大小与流体本身的物理性质、流动状况及壁面的形状等因素有关。

化工管路系统主要由两部分组成，一部分是直管，另一部分是管件、阀门等。

相应流体流动阻力也分为两种：直管阻力：流体流经一定直径的直管时由于内摩擦而产生的阻力； 局部阻力：流体流经管件、阀门等局部地方由于流速大小及方向的改变而引起的阻力。

一 范宁公式（Fanning ）1、范宁公式 ：范宁经过理论推导，得到了以下公式： 22l u h f d λ= （1-53） 式（1-53）为计算流体在直管内流动阻力的通式，称为范宁（Fanning ）公式。

式中λ为无量纲系数，称为摩擦系数或摩擦因数，与流体流动的Re 及管壁状况有关。

式（1－53）也可以写成：22u d l h p f f ρλρ==∆ （1－54） 应当指出，范宁公式对层流与湍流均适用，只是两种情况下摩擦系数λ不同。

2、管壁粗糙度对摩擦系数λ的影响光滑管：玻璃管、铜管、铅管及塑料管等称为光滑管；粗糙管：钢管、铸铁管等。

管道壁面凸出部分的平均高度，称为绝对粗糙度，以ε表示。

绝对粗糙度与管径的比值即dε，称为相对粗糙度。

工业管道的绝对粗糙度数值见教材（P27表1－1）。

管壁粗糙度对流动阻力或摩擦系数的影响，主要是由于流体在管道中流动时，流体质点与管壁凸出部分相碰撞而增加了流体的能量损失，其影响程度与管径的大小有关，因此在摩擦系数图中用相对粗糙度dε，而不是绝对粗糙度ε。

流体作层流流动时，流体层平行于管轴流动，层流层掩盖了管壁的粗糙面，同时流体的流动速度也比较缓慢，对管壁凸出部分没有什么碰撞作用，所以层流时的流动阻力或摩擦系数与管壁粗糙度无关，只与Re有关。

流体作湍流流动时，靠近壁面处总是存在着层流内层。

如果层流内层的厚度δL大于管壁的绝对粗糙度ε，即δL>ε时，如图1-28（a）所示，此时管壁粗糙度对流动阻力的影响与层流时相近，此为水力光滑管。

第一章1.化工生产中，物料衡算的理论依据是，热量衡算的理论基础是。

2.物理量的单位可以概括为_________和_________两大类。

3.单元操作是化工生产过程中的，根据所遵循的基本原理的不同，可将单元操作分为_________、__________、___________。

4.。

5.6.到7.1.2.真3.通时,读数R表示的是_________或___________。

4.天津和兰州的大气压强分别为101.33kPa和85.3kPa，苯乙烯真空精馏塔的塔顶要求维持5.3kPa的绝对压强，试计算两地真空表的读数（即真空度）。

5.有一密闭反应器，在反应前，旧式压力表上显示压强为0.40kgf·cm-2，反应终了并经冷却后，U形水银压强计示数为250mm（真空度），问该反应器内，反应前后的绝对压强各为多大？6.求空气在真空度为400mmHg、温度为-40℃时的密度。

当地大气压为750mmHg。

7.如图所示，水在管道中流动。

为测得A-A′、B-B′截面的压力差，在管路上方安装一U形压差计，指示液为水银。

已知压差计的读数R＝150mm，试计算A-A′、B-B′截面的压力差。

已知水与水银的密度分别为1000kg/m3和13600kg/m3。

8.用U形压差计测量某气体流经水平管道两截面的压力差，指示液为水，密度为1000kg/m3，读数R为12mm。

为了提高测量精度，改为微差压力计，指示液A为含40％乙醇的水溶液，密度为920kg/m3，指示液C为煤油，密度为850kg/m3。

问读数可以放大多少倍？此时读数为多少？9.思考：如何证明玻璃管内的液位与容器内液位等高？流动基本概念1.雷诺准数的表达式为________________。

当密度ρ＝820kg.m-3,粘度μ=3厘泊的某液体,在内径d=10mm，以流速0.5m.s-1在管中流动时,其雷诺准数等于__________,其流动类型为______.2.某长方形截面的通风管道,其截面尺寸为40×30mm,其当量直径de为______.3.流体体积流量用＿＿＿＿＿来计算；质量流量用＿＿＿＿＿来计算；而流体流速用＿＿＿＿＿来计算。

化工原理第1章流体流动化工原理试题(附答案)姓名 _________ 班级 _________ 学号 __________一、填空题:1.( 3分) 题号 1001 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝1000kg.m,粘度μ=1[厘泊]的水,在内径为d=100[mm],以流速为1 [m.s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 10; 湍流2.( 3分) 题号 1002 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝1000 kg. m,粘度μ=1[厘泊]的水,在内径为d=10[mm],以流速为0.15 [m. s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 1500; 层流3.( 3分) 题号 1003 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝820 kg. m,粘度μ=3[厘泊]的水,在内径为d=100[mm],以流速为2[m.s] 在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 5,46X10; 湍流4.( 3分) 题号 1004 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝820 kg. m,粘度μ=3[厘泊]的水，在内径为d=10[mm]，以流速为0.5[m. s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 1366; 层流5.( 2分) 题号 1005 第 1章知识点: 600 难度: 易某流体在圆管中呈层流流动,今用皮托管测得管中心的最大流速为2m.s,此时管内的平均流速为_____________.***答案***1m.s6.( 2分) 题号 1006 第 1章知识点: 600 难度: 易某流体在圆管中呈层流流动,今用皮托管测得管中心的最大流速为3m.s,此时管内的平均流速为_____________.***答案***1.5m.s7.( 2分) 题号 1007 第 1章知识点: 600 难度: 易某流体在圆管中呈湍流流动,今用皮托管测得管中心的最大流速为4m.s,此时管内的平均流速为_____________.***答案***3.2m.s8.( 2分) 题号 1008 第 1章知识点: 600 难度: 易某流体在圆管中呈湍流流动,今用皮托管测得管中心的最大流速为3m.s,此时管内的平均流速为_____________.***答案***2.4m.s9.( 2分) 题号 1009 第 1章知识点: 600 难度: 易牛顿粘性定律用粘滞力的表达式为_______________.用剪应力的表达式为_______________.***答案***F'=μAdu/dy; τ=μdu/dy10.( 2分) 题号 1010 第 1章知识点: 100 难度: 易当地大气压为750mmHg时,测得某体系的表压为100mmHg,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***850;-10011.( 2分) 题号 1011 第 1章知识点: 100 难度: 易当地大气压为750mmHg时,测得某体系的表压为100mmHg,则该体系的绝对压强为_________Pa,真空度为_______Pa.***答案***113329; -1330012.( 2分) 题号 1012 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________Pa,真空度为_______Pa.***答案***90000; 1013.( 2分) 题号 1013 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***675; 7514.( 2分) 题号 1014 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***675; 7515.( 2分) 题号 1015 第 1章知识点: 100 难度: 易某物的比重为0.879,其密度为_______.其比容为_______________.***答案***879kg.m; 0.00114 m.kg16.( 2分) 题号 1016 第 1章知识点: 100 难度: 易某物的比重为0.867,其密度为________.其比容为_________ _______.***答案***867kg.m; 0.00115 m.kg17.( 2分) 题号 1017 第 1章知识点: 100 难度: 易某物质的密度为791kg.m,其比重为_________,其比容为__ ________.***答案***0.791; 0.00126m.kg18.( 2分) 题号 1018 第 1章知识点: 100 难度: 易某物质的密度为1831kg.m,其比重为_________,其比容为__________.***答案***1.831; 0.000546m.kg19.( 2分) 题号 1019 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为11.8kg.s,其体积流量为___________.平均流速为_____ _____.***答案***0.0118m.s 1.5m.s20.( 2分) 题号 1020 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为15.7kg.s,其体积流量为___________.平均流速为_____ _.***答案***0.0157m.s 2.0m.s21.( 2分) 题号 1021 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为19.6kg.s,其体积流量为___________.平均流速为_____ _.***答案***0.0196m.s 2.5m.s22.( 2分) 题号 1022 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为22kg.s,其体积流量为___________.平均流速为______. ***答案***0.022m.s 2.8m.s23.( 4分) 题号 1023 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为1.0m.s,其雷诺准数Re为_______,直管摩擦阻力系数λ为_______.***答案***9.93X10; 0.017824.( 4分) 题号 1024 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为1.5m.s,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***1.49X10; 0.016125.( 4分) 题号 1025 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为2.0m.s,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***1.99X10; 0.015026.( 4分) 题号 1026 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为2.5m.s,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***2.48X10; 0.014227.( 4分) 题号 1027 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为1.0m.s,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***84.1; 0.76128.( 4分) 题号 1028 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为1.5m.s,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***126.2; 0.50729.( 4分) 题号 1029 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为2.0m.s,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***168.2; 0.3830.( 4分) 题号 1030 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为2.5m.s,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***210.3; 0.30431.( 2分) 题号 1031 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为30X20mm,其当量直径de为________.***答案***24mm32.( 2分) 题号 1032 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为40X30mm,其当量直径de为________.***答案***34.3mm33.( 2分) 题号 1033 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为50X40mm,其当量直径de为________.***答案***44.4mm34.( 2分) 题号 1034 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为60X50mm,其当量直径de为________.***答案***54.5mm1.( 3分) 题号 1035 第 1章知识点: 500 难度: 易测量流体流量的流量计主要有如下四种:___________,______ __________,______________,_______________,测量管内流体点的速度,则用____________.***答案***转子流量计; 孔板流量计; 文丘里流量计; 湿式气体流量计 ;皮托管2.( 2分) 题号 1036 第 1章知识点: 500 难度: 易测量流体压强的仪器主要有如下两种:_________,____________.***答案***U管压差计; 弹簧压力计3.( 4分) 题号 1037 第 1章知识点: 400 难度: 易计算管道流体局部阻力的方法有:___________,___________ ______,其相应的阻力计算公式为:_____________,_____________***答案***当量长度法; 阻力系数法;h=λ(l/d)(u/2g); h=ζ(u/2g) ;4.( 3分) 题号 1038 第 1章知识点: 400 难度: 易在流体阻力计算中,当量长度的定义是___________________ ___________________________________________________.***答案***能产生与某局部阻力相当的直管长度, 称为该局部阻力的当量长度。
