流体在管内的流动阻力

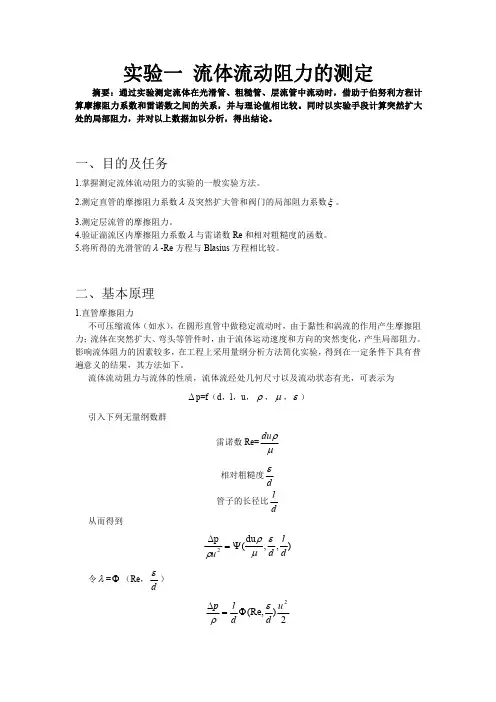

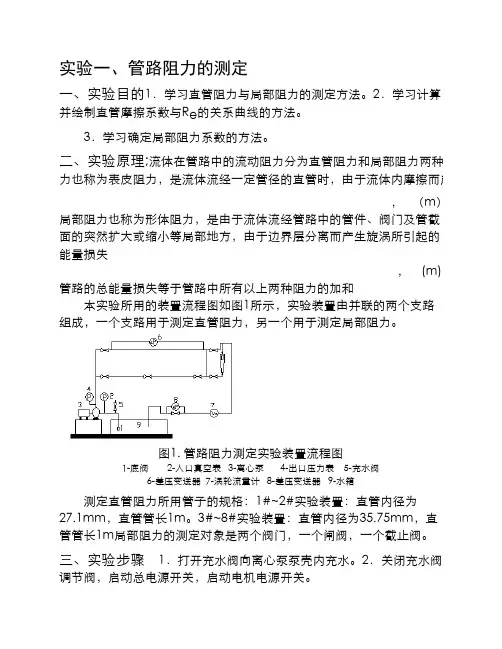

实验一流体流动阻力的测定摘要：通过实验测定流体在光滑管、粗糙管、层流管中流动时，借助于伯努利方程计算摩擦阻力系数和雷诺数之间的关系，并与理论值相比较。

同时以实验手段计算突然扩大处的局部阻力，并对以上数据加以分析，得出结论。

一、目的及任务1.掌握测定流体流动阻力的实验的一般实验方法。

2.测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。

3.测定层流管的摩擦阻力。

4.验证湍流区内摩擦阻力系数λ与雷诺数Re 和相对粗糙度的函数。

5.将所得的光滑管的λ-Re 方程与Blasius 方程相比较。

二、基本原理1.直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在突然扩大、弯头等管件时，由于流体运动速度和方向的突然变化，产生局部阻力。

影响流体阻力的因素较多，在工程上采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。

流体流动阻力与流体的性质，流体流经处几何尺寸以及流动状态有光，可表示为∆p=f （d ，l ，u ，ρ，μ，ε）引入下列无量纲数群雷诺数Re=μρdu 相对粗糙度dε管子的长径比dl 从而得到),,du (p 2d ld u εμρρψ=∆令λ=Φ（Re ，dε）2)(Re,2u d d l pερΦ=∆可得摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。

22u d l ph f ⨯=∆=λρ式中f h ——直管阻力，J/Kg ；l ——被测管长，m ；d ——被测管内径，m ；u ——平均流速，m/s ；λ——摩擦阻力系数。

当流体在一管径为d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。

根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。

改变流速可测出不同Re 下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ-Re 关系。

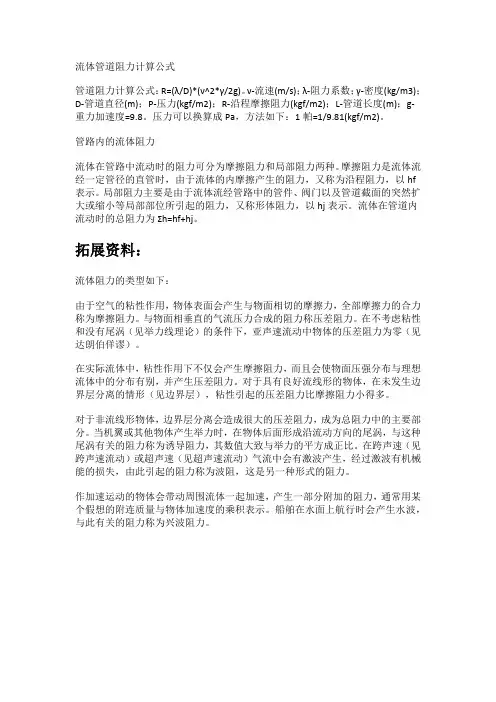

流体管道阻力计算公式管道阻力计算公式：R=(λ/D)*(ν^2*γ/2g)。

ν-流速(m/s)；λ-阻力系数；γ-密度(kg/m3)；D-管道直径(m)；P-压力(kgf/m2)；R-沿程摩擦阻力(kgf/m2)；L-管道长度(m)；g-重力加速度=9.8。

压力可以换算成Pa，方法如下：1帕=1/9.81(kgf/m2)。

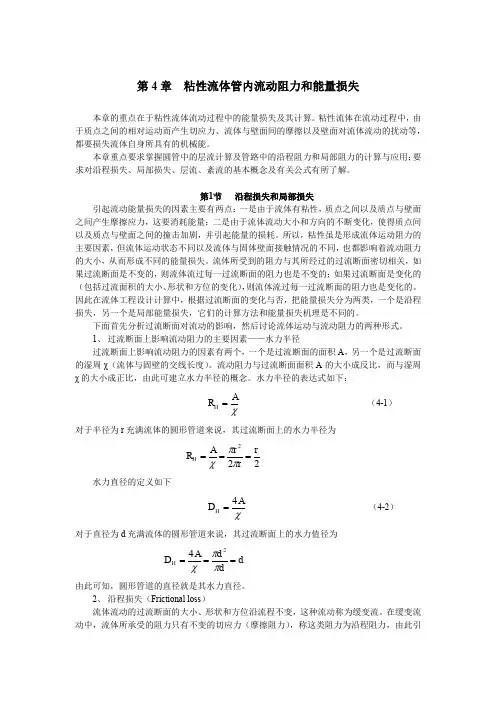

管路内的流体阻力流体在管路中流动时的阻力可分为摩擦阻力和局部阻力两种。

摩擦阻力是流体流经一定管径的直管时，由于流体的内摩擦产生的阻力，又称为沿程阻力，以hf 表示。

局部阻力主要是由于流体流经管路中的管件、阀门以及管道截面的突然扩大或缩小等局部部位所引起的阻力，又称形体阻力，以hj表示。

流体在管道内流动时的总阻力为Σh=hf+hj。

拓展资料：流体阻力的类型如下：由于空气的粘性作用，物体表面会产生与物面相切的摩擦力，全部摩擦力的合力称为摩擦阻力。

与物面相垂直的气流压力合成的阻力称压差阻力。

在不考虑粘性和没有尾涡（见举力线理论）的条件下，亚声速流动中物体的压差阻力为零（见达朗伯佯谬）。

在实际流体中，粘性作用下不仅会产生摩擦阻力，而且会使物面压强分布与理想流体中的分布有别，并产生压差阻力。

对于具有良好流线形的物体，在未发生边界层分离的情形（见边界层），粘性引起的压差阻力比摩擦阻力小得多。

对于非流线形物体，边界层分离会造成很大的压差阻力，成为总阻力中的主要部分。

当机翼或其他物体产生举力时，在物体后面形成沿流动方向的尾涡，与这种尾涡有关的阻力称为诱导阻力，其数值大致与举力的平方成正比。

在跨声速（见跨声速流动）或超声速（见超声速流动）气流中会有激波产生，经过激波有机械能的损失，由此引起的阻力称为波阻，这是另一种形式的阻力。

作加速运动的物体会带动周围流体一起加速，产生一部分附加的阻力，通常用某个假想的附连质量与物体加速度的乘积表示。

船舶在水面上航行时会产生水波，与此有关的阻力称为兴波阻力。

实验报告项目名称：流体流动阻力测定实验学院：专业年级：学号：姓名：指导老师：实验组员：一、实验目的1、学习管路阻力损失h f和直管摩擦系数的测定方法。

2、掌握不同流量下摩擦系数与雷诺数Re之间的关系及其变化规律。

3、学习压差测量、流量测量的方法。

了解压差传感器和各种流量计的结构、使用方法及性能。

4、掌握对数坐标系的使用方法。

二、实验原理流体在管道内流动时，由于黏性剪应力和涡流的存在，会产生摩擦阻力。

这种阻力包括流体流经直管的沿程阻力以及因流体运动方向改变或管子大小形状改变所引起的局部阻力。

流体在直管内流动阻力的大小与管长、管径、流体流速和管道摩擦系数有关，它们之间存在如下关系：h f = ρfP ∆=22u d l λ （4-1）式中： -f h 直管阻力，J/kg ；-d 直管管径，m ；-∆p 直管阻力引起的压强降，Pa ； -l 直管管长，m ； -u 流速，m / s ； -ρ流体的密度，kg / m 3；-λ摩擦系数。

滞流时，λ=Re 64；湍流时，λ与Re 的关系受管壁相对粗糙度dε⋅的影响，即λ= )(Re,df ε。

当相对粗糙度一定时，λ仅与Re 有关，即λ=(Re)f ，由实验可求得。

由式（4—1），得 λ=22u P l d f∆⋅⋅ρ （4-2） 雷诺数 Re =μρ⋅⋅u d （4-3）式中-μ流体的黏度，Pa*s和流体在管内的流速u，查出流体的物理性质，即可分别计测量直管两端的压力差p算出对应的λ和Re。

三、实验装置1、本实验共有两套装置，实验装置用图4-2所示的实验装置流程图。

每套装置中被测光滑直管段为管内径d=8mm，管长L=1.6m的不锈钢管；被测粗糙直管段为管内径d=10mm，管长L=1.6m的不锈钢管2、流量测量：在图1-2中由大小两个转子流量计测量。

3、直管段压强降的测量：差压变送器或倒置U形管直接测取压差值。

图4-2 流体流动阻力测定实验装置流程图⑴—大流量调节阀；⑵—大流量转子流量计；⑶—光滑管调节阀；⑷—粗糙管调节阀；⑸—光滑管；⑹—粗糙管；⑺—局部阻力阀；⑻—离心泵；⑼—排水阀；⑽倒U管⑾⑾’—近端测压点；⑿⑿’—远端测压点；⒀⒀’—切断阀；⒁⒁’—放空阀；⒂⒂’—光滑管压差；⒃⒃’—粗糙管压差；⒄—数字电压表；⒅—压差变送器四、实验步骤1、检查储水槽内的水位是否符合要求，检查离心泵的所有出口阀门以及真空表、压力表的阀门是否关闭。

实验四管路流体流动阻力的测定一、实验目的1、掌握流体流动阻力的测定方法2、测定流体流过直管时的摩擦阻力，并确定摩擦系数λ与雷诺数Re 的关系3、测定流体流过管件的局部阻力，并求出阻力系数。

二、实验原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压力损耗。

这种损耗包括流体经过直管的沿程阻力以及因流体流动方向改变或因管子大小形状改变所引起的局部阻力。

1、直管阻力损失的测定不可压缩流体连续稳定地在直管中流动时，相距l 米的任意两个截面1-1和2-2间的机械能恒算可以用下式来表示：2211221222fp u p u gz gz h ρρ++=+++（4-1）或者2211221222fp u p u z z H g g g gρρ++=+++（4-2）式中：1z ，2z ——截面1-1和截面2-2距基准面的高度，m1p ，2p ——流体在截面1-1和截面2-2处的绝对压强，Pa ；1u ，2u ——流体在截面1-1和截面2-2处的流速，m ·s -1；ρ——流体的密度，kg ·m -3f h ——单位质量流体流过l 米距离时的直管阻力损失，J ·kg -1f H ——单位重量流体流过l 米距离时的直管阻力损失，m。

当两个截面管径相等，并处于同一水平面时，则有12z z =，12u u u==分别代入式（4-1）和式（4-2）得：12f p p ph ρρ-==（4-3）以及12f p p pH g gρρ-== （4-4）应用上述两式均可计算出流体的直管阻力损失，其大小主要体现在所取两截面的压差12p p -上。

因此，只需测得所取截面的压差，便可得到直管阻力损失。

2、直管摩擦系数λ和雷诺数Re 的测定当流体在圆形直管内流动时，直管的阻力损失可通过范宁（Fanning ）公式进行计算：22f l u h d λ=⋅（4-5）或22f l u H d g λ=⋅（4-6）式中：λ——直管的摩擦系数，无量纲；l ——直管的长度，m ；d ——直管的内径，m ；大量实验研究表明，摩擦系数λ与流体的密度ρ、粘度μ、管径d 、流速u 和管壁粗糙度e 有关应用因次分析的方法，可以得出摩擦系数与雷诺数和管壁相对粗糙度e/d 存在函数关系，即：(Re,ef dλ=（4-7）通过实验测得λ和Re 数据，可以在双对数坐标上标绘出实验曲线。

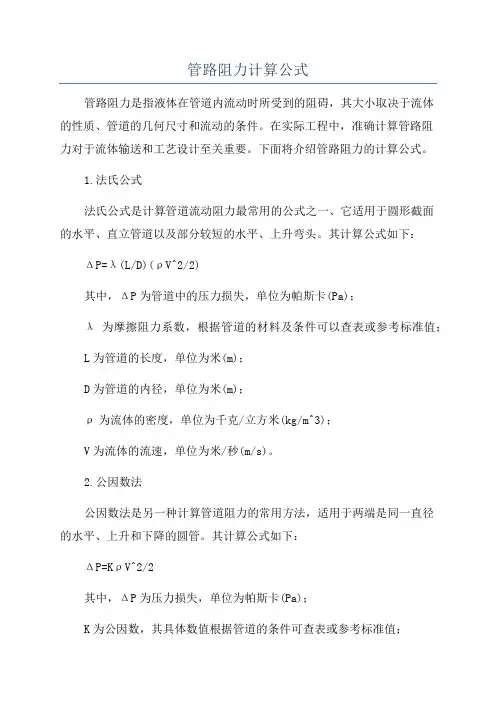

管路阻力计算公式管路阻力是指液体在管道内流动时所受到的阻碍，其大小取决于流体的性质、管道的几何尺寸和流动的条件。

在实际工程中，准确计算管路阻力对于流体输送和工艺设计至关重要。

下面将介绍管路阻力的计算公式。

1.法氏公式法氏公式是计算管道流动阻力最常用的公式之一、它适用于圆形截面的水平、直立管道以及部分较短的水平、上升弯头。

其计算公式如下：ΔP=λ(L/D)(ρV^2/2)其中，ΔP为管道中的压力损失，单位为帕斯卡(Pa)；λ为摩擦阻力系数，根据管道的材料及条件可以查表或参考标准值；L为管道的长度，单位为米(m)；D为管道的内径，单位为米(m)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

2.公因数法公因数法是另一种计算管道阻力的常用方法，适用于两端是同一直径的水平、上升和下降的圆管。

其计算公式如下：ΔP=KρV^2/2其中，ΔP为压力损失，单位为帕斯卡(Pa)；K为公因数，其具体数值根据管道的条件可查表或参考标准值；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

3.长度加速度法长度加速度法适用于水平直管或上升/下降弯头的计算中。

其计算公式如下：ΔP=1/2ρv^2(fL+g)其中，ΔP为压力损失，单位为帕斯卡(Pa)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；v为流体的流速，单位为米/秒(m/s)；f为管道长度与管径之比；L为管道长度，单位为米(m)；g为液体的头压。

4.简化法式对于实际工程中的一些简化计算，可以采用以下常见的简化公式：-窄圆管公式：ΔP=32μLV/D^2，其中μ为动力黏度；-多种流状态公式：ΔP=αρV^2/2，其中α为系数；-工程系数法式：ΔP=βρV^2/2，其中β为系数。

需要注意的是，以上列出的公式都是针对一些特定条件下的近似计算公式，实际计算中需要结合具体的工程情况和流体参数，选择合适的公式进行计算。

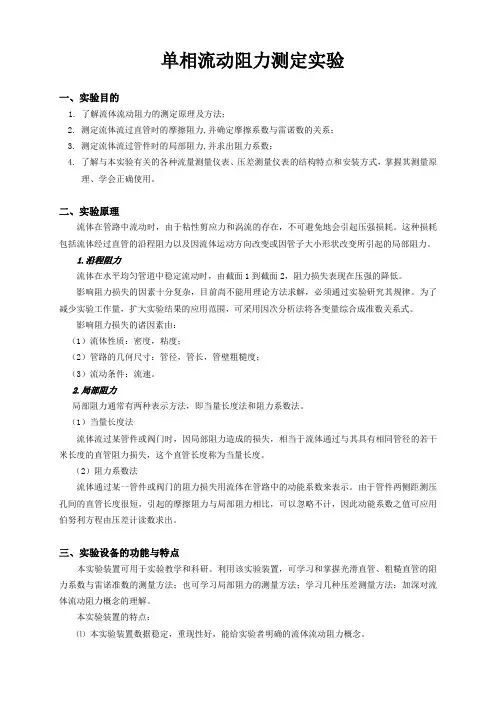

单相流动阻力测定实验一、实验目的1. 了解流体流动阻力的测定原理及方法；2. 测定流体流过直管时的摩擦阻力,并确定摩擦系数与雷诺数的关系；3. 测定流体流过管件时的局部阻力,并求出阻力系数；4. 了解与本实验有关的各种流量测量仪表、压差测量仪表的结构特点和安装方式，掌握其测量原理、学会正确使用。

二、实验原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。

这种损耗包括流体经过直管的沿程阻力以及因流体运动方向改变或因管子大小形状改变所引起的局部阻力。

1.沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻力损失表现在压强的降低。

影响阻力损失的因素十分复杂，目前尚不能用理论方法求解，必须通过实验研究其规律。

为了减少实验工作量，扩大实验结果的应用范围，可采用因次分析法将各变量综合成准数关系式。

影响阻力损失的诸因素由：（1）流体性质：密度，粘度；（2）管路的几何尺寸：管径，管长，管壁粗糙度；（3）流动条件：流速。

2.局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。

（1）当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体通过与其具有相同管径的若干米长度的直管阻力损失，这个直管长度称为当量长度。

（2）阻力系数法流体通过某一管件或阀门的阻力损失用流体在管路中的动能系数来表示。

由于管件两侧距测压孔间的直管长度很短，引起的摩擦阻力与局部阻力相比，可以忽略不计，因此动能系数之值可应用伯努利方程由压差计读数求出。

三、实验设备的功能与特点本实验装置可用于实验教学和科研。

利用该实验装置，可学习和掌握光滑直管、粗糙直管的阻力系数与雷诺准数的测量方法；也可学习局部阻力的测量方法；学习几种压差测量方法；加深对流体流动阻力概念的理解。

本实验装置的特点：⑴本实验装置数据稳定，重现性好，能给实验者明确的流体流动阻力概念。

⑵雷诺准数的数据范围宽，可作出102～104三个数量级。

第一章 流体流动§4 流体在管内流动时的摩擦阻力损失本节重点：直管阻力与局部阻力的计算，摩擦系数的影响因素。

难点：用量纲分析法解决工程实际问题。

流动阻力的大小与流体本身的物理性质、流动状况及壁面的形状等因素有关。

化工管路系统主要由两部分组成，一部分是直管，另一部分是管件、阀门等。

相应流体流动阻力也分为两种：直管阻力：流体流经一定直径的直管时由于内摩擦而产生的阻力； 局部阻力：流体流经管件、阀门等局部地方由于流速大小及方向的改变而引起的阻力。

一 范宁公式（Fanning ）1、范宁公式 ：范宁经过理论推导，得到了以下公式： 22l u h f d λ= （1-53） 式（1-53）为计算流体在直管内流动阻力的通式，称为范宁（Fanning ）公式。

式中λ为无量纲系数，称为摩擦系数或摩擦因数，与流体流动的Re 及管壁状况有关。

式（1－53）也可以写成：22u d l h p f f ρλρ==∆ （1－54） 应当指出，范宁公式对层流与湍流均适用，只是两种情况下摩擦系数λ不同。

2、管壁粗糙度对摩擦系数λ的影响光滑管：玻璃管、铜管、铅管及塑料管等称为光滑管；粗糙管：钢管、铸铁管等。

管道壁面凸出部分的平均高度，称为绝对粗糙度，以ε表示。

绝对粗糙度与管径的比值即dε，称为相对粗糙度。

工业管道的绝对粗糙度数值见教材（P27表1－1）。

管壁粗糙度对流动阻力或摩擦系数的影响，主要是由于流体在管道中流动时，流体质点与管壁凸出部分相碰撞而增加了流体的能量损失，其影响程度与管径的大小有关，因此在摩擦系数图中用相对粗糙度dε，而不是绝对粗糙度ε。

流体作层流流动时，流体层平行于管轴流动，层流层掩盖了管壁的粗糙面，同时流体的流动速度也比较缓慢，对管壁凸出部分没有什么碰撞作用，所以层流时的流动阻力或摩擦系数与管壁粗糙度无关，只与Re有关。

流体作湍流流动时，靠近壁面处总是存在着层流内层。

如果层流内层的厚度δL大于管壁的绝对粗糙度ε，即δL>ε时，如图1-28（a）所示，此时管壁粗糙度对流动阻力的影响与层流时相近，此为水力光滑管。
