多级高速离心鼓风机样本

4-72系列风机样本4-72 B4-72用途4-72 型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性气体；B4-72 型离心通风机可排送易燃、易挥发性气体；F4-72性离心通风机主要用于输送腐蚀性气体。

但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。

该风机结构基本与4-72型相同，№2.8A~6A采用B35型法兰盘与底脚的电动机，№6~12C、D电动机选用表中与Y系列相对应的YB系列，安装方式为B3。

F4-72型离心通风机采用不锈钢、玻璃或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。

4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑带地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边陲，4-72型风机随处可见。

型式从电机一端正式，凡叶片按顺时针方向旋转者称“右旋风机”，以“右”表示，反之则称之为“左旋风机”，以“左”表示。

风机的出口位置以机壳的出风口角度表示，4-72型风机№2.8~6在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。

其中：№2.8出风口位置调整范围是0°~225°，间隔是45°；№3.2~6出风口调整范围是0°~225°，间隔是22.5°；№8~12出风口调整范围是0°~225°，间隔是45°；№16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。

风机传动方式有A、B、C、D四种：4-72型风机中，№2.8~5采用A式传动，№6既有A 式传动又有C式传动，№8~12采用C、D两种传动方式，№16~20采用B式传动。

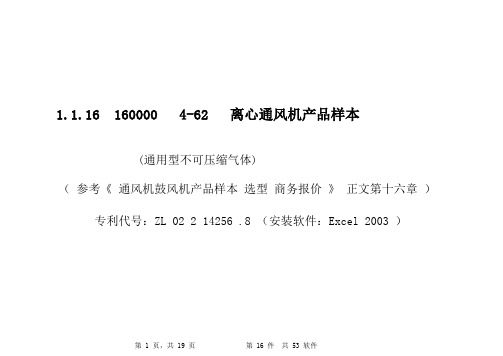

1.1.16 160000 4-62 离心通风机产品样本(通用型不可压缩气体)（ 参考《 通风机鼓风机产品样本 选型 商务报价 》 正文第十六章 ） 专利代号：ZL 02 2 14256 .8 （安装软件：Excel 2003 ）第十六章 4-62 离心通风机产品样本概述1. 用途： T4-62 型离心通风机作一般通风换气用。

作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

2. 适用环境：介质温度不超过 80℃，所含尘土及硬质颗粒不大于 150 mg/m3 。

3. 机号：通风机为单吸入式，有 NO.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共 13 个机号。

4. 旋转角度：通风机可制成右旋和左旋两种 ，从电动机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示，逆时针旋转称左旋风机，以“左”表示，风机的出口位置以机壳的出口角度表示。

T4-62 型风机NO.4～6在出厂时均做成一种形式, NO.4～6 出风口位置调整范围为 0°～225°，间隔 45°传动方式为 A 式传动；NO.7～12 的出风口位置制成固定的三种：0°、90°、180°，不能调整。

5. 整体结构： 由叶轮、机壳、进风口、支架、传动组等组成。

6. 叶轮： 由12个后倾的薄板型叶片组成。

7. 机壳：　用普通钢板焊接成蜗形壳整体。

8. 进风口：　制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

9. 传动组：　主轴、轴承箱、滚动轴承组成。

1.1.2 4-62 系列离心通风机安装与外形尺寸图16-1 4-62 离心通风机略图(见临沂市风机厂产品说明书)。

9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。

介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。

二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。

机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。

“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。

“D”式——表示通风机悬臂，有支撑、联轴节传动。

2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。

2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。

以下视图均从电机一端正视图1 为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。

2.4风机主要由叶轮、机壳、进风圈、轴承座等部件组成。

其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。

轴承座采用滚动轴承用钙基脂润滑。

三、风机的性能3.1风机的性能参数可见性能表3.2在性能表各工况点，所需电机功率：式中：Q---------流量（M3/h）N---------电机功率（kw）P--------全压（mmH2O）η--------全压效率ηm------机械效率“A”式为1，“C”式为0.96K-------电机容量安全系数，2-5kw取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。

多级离心式鼓风机1.一、多级离心式鼓风机特点介绍cf系列浮选机专用多级离心鼓风机是我公司在自行开发的cii系列鼓风机基础上，根据浮选机特点开发设计的专用机型。

具备噪音高、体积小、占地面积大、运转效率高、节能环保效果不好、工作范围阔、极易保护、其性能指标强于目前国内同类产品，该机也可以用作压力和流量适宜的其他场合。

1、该机属定压风机范畴，用户在使用时根据需要在鼓风机流量允许的范围内进行调节，不使用放风阀减少功率损失，因而节能效果相当好。

2、由于其结构的改良转子精度获得了大幅度提高，使用了滚动轴承提振系统，并装备了温度控制维护系统，在故障损害设备安全时自动停放，保证设备安全，并使日常保护更直观，运转更可信。

cf—200—1.42鼓风机进口容积流量（m3/min）浮选机专用系列多级鼓风机１、根据出厂机械设备供应明细表，检查机组随机供应附件规格数量与否齐全、有没有损毁、随机文件与否齐全，自备件与否按技术建议准备工作恰当。

２、对机组进行检查，在运输或存放过程中有无机件损坏或变形，位移，有无杂物落入流道。

手动盘车，看主轴转动是否灵活，有无异响。

３、机组加装基础严禁与建筑物或其他设备相连。

基础和地脚应当与设备吻合和。

不理应过小的弯曲。

４、将鼓风机放置在基础上，校正机组水平；要求水平度不大于0.04mm，同时检查电机主轴与风机主轴的同心度。

要求两轴同心度差不大于０.１5㎜，两半连轴器间隙在３—５㎜之间。

然后把很紧地脚螺栓，再用百分表测量，严禁远远超过允许值，否则再次调整，达至精度建议再电焊斜铁，然后二次灌浆。

５、所安装管道直径应略大于（管道直径与风机出口直径之比为１.１／１）风机出口直径。

尽量缩短管道长度，少用弯头，弯头角度应大于９０度，不允许采用“ｔ”型接头。

６、在加装出口阀门、管道等设施时，其重量不应当促进作用在鼓风机上，各自理应单一制提振，不容许风机与管道强制性相连接，以避免震动和噪音减小。

７、所有管道法兰连接处均应衬垫橡胶平垫，防止漏气造成压力不足。

多级高速离心鼓风机1.多级高速的用途及运行特点1.1多级高速离心鼓风机的用途多级高速离心鼓风机一般是指转子由2只或2只以上的叶轮串联在一根主轴上，转子转速高于3000r/min的离心式鼓风机。

多级高速离心鼓风机应用领域：市政、工业污水处理曝气；电厂和重工业FGD烟气脱硫；循环流化床锅炉流化风机；石化油气脱硫、煤气加压、净化发酵和酶生产；制药行业和酵母生产工业的生化处理工艺，或者类似的生化工艺流程、纸浆和造纸流程；高炉和熔炉鼓风；硫磺回收的催化还原等行业。

1.2多级高速离心鼓风机分类与运行特点多级高速离心鼓风机分类：多级高速离心鼓风机按气体介质可分为空气鼓风机和特殊气体鼓风机；按转子结构可分为二元流转子和三元流转子；按定子组结构和叶轮结构可分为铆焊式和铸造式。

多级高速离心鼓风机运行特点：多级高速离心鼓风机结构简单，运行效率高，运行稳定，流量调节范围宽，维修成本低，噪音低。

操作简单，对操作运行人员要求低。

2. 多级高速离心鼓风机的运行条件及技术要求介质：空气或特殊气体的含尘量和其他固体杂质的含量不大于50mg/m3。

介质温度：-40℃～+300℃。

环境温度：-40℃～+50℃。

润滑油：汽轮机油。

润滑油站冷却水的质量：冷却水尽量接近中性水，即PH值在6.5～9.5之间；有机物和悬浮物应小于25mg/L；且油量小于5mg/L；水的硬度小于10（硬度1相当于CaO含量10mg/L或MgO含量7.2mg/L）3.多级高速离心鼓风机的性能参数范围多级高速离心鼓风机用于输送空气、煤气、氮气、H2、SO2等气体介质，流量范围为1000 Nm³/h到120000Nm³/h，压升最高可到350kPa。

4．鼓风机的结构形式多级高速离心鼓风机的装置主要由鼓风机本体、润滑油系统、驱动电机或汽轮机、增速装置、调速装置、冷却系统、调节控制系统和电气控制系统等组成。

4.1鼓风机本体鼓风机本体由转子部分和定子部分组成。
