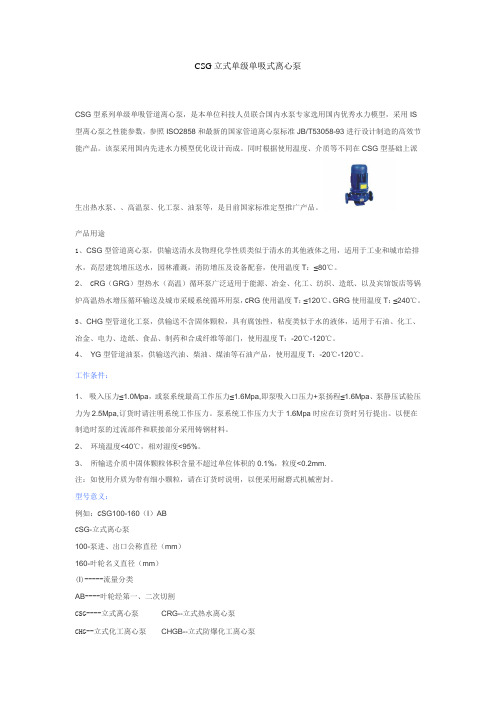

CSG立式单级单吸式离心泵 CSG型系列单级单吸管道离心泵，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在CSG型基础上派
生出热水泵、、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。 产品用途 1、CSG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。 2、 CRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，CRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
3、CHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。 4、 YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
工作条件： 1、 吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。 2、 环境温度<40℃，相对湿度<95%。 3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm. 注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。 型号意义： 例如：CSG100-160（I）AB CSG-立式离心泵 100-泵进、出口公称直径（mm） 160-叶轮名义直径（mm） (I)-----流量分类 AB----叶轮经第一、二次切割 CSG----立式离心泵 CRG--立式热水离心泵 CHG--立式化工离心泵 CHGB--立式防爆化工离心泵 CGG--立式高位离心泵 CSGD--立式低转速离心泵
zcjsd空气悬浮离心鼓风机技术原理一、引言空气悬浮离心鼓风机（z cj sd）是一种颠覆性的技术创新，它通过利用空气悬浮技术来实现离心鼓风机的运行。
本文将介绍zc jsd空气悬浮离心鼓风机的技术原理，并探讨其在工业领域中的应用。
二、空气悬浮技术简介空气悬浮技术是指通过使用气体的气压和气流来实现物体浮起或悬浮的技术。
这种技术可以减少摩擦力，提高物体的运动效率，并且降低能源消耗。
在zc js d空气悬浮离心鼓风机中，空气悬浮技术被应用于离心鼓风机的叶片和轴承系统中。
三、z c j s d空气悬浮离心鼓风机的结构与工作原理3.1结构z c js d空气悬浮离心鼓风机由驱动装置、叶轮、空气悬浮装置和控制系统组成。
其中，驱动装置负责驱动叶轮旋转，叶轮则通过叶片将气体吸入并加速排出。
空气悬浮装置则利用空气悬浮技术使叶轮实现悬浮运动，以降低能耗和噪音。
3.2工作原理z c js d空气悬浮离心鼓风机的工作原理如下：1.驱动装置启动后，通过传动装置将能量传递给叶轮，使其开始旋转。
2.叶轮旋转时，通过叶片的作用将气体从入口处吸入，并利用叶轮的动力将气体加速排出。
3.同时，空气悬浮装置会产生气流，并使气体在叶轮下方形成气垫，实现叶轮的悬浮运动。
这样可以减少叶轮与轴承之间的摩擦，从而降低能耗和噪音。
4.控制系统监测鼓风机的运行状态，并根据需要调节驱动装置和空气悬浮装置的工作参数，以实现对鼓风机的精确控制。
四、z c j s d空气悬浮离心鼓风机的应用由于其高效、节能、低噪音的特点，z cjs d空气悬浮离心鼓风机在工业领域中有着广泛的应用。
以下是一些主要的应用领域：1.风力发电：z cj sd空气悬浮离心鼓风机可以用于风力发电系统中的风力机组，提高风能的利用效率，降低能耗。
2.空调系统：zc js d空气悬浮离心鼓风机可以用于空调系统中的风机，提高制冷效果，节能环保。
3.大型机械设备：zc j sd空气悬浮离心鼓风机可以用于大型机械设备中的排风系统，提供强大的风力支持，保证设备的正常运行。
离心式鼓风机离心鼓风机：1、概念：离心鼓风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
2、原理：离心风机是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、改变流向，使动能转换成势能（压力）。
在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。
在扩压器中，气体改变了流动方向造成减速，这种减速作用将动能转换成压力能。
压力增高主要发生在叶轮中，其次发生在扩压过程。
在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。
3、结构：①叶轮②轴和轴承③吸入室④机壳⑤密封装置。
4、压力、流量与功率的关系风机所需功率P（KW）计算公式为P=1.1×Qp/3600×1020η。
式中： 1020—换算系数；Q—风量，m3/h；P—风机的全风压，Pa；η—风机的效率，%1.1—电动机功率储备系数。
5、特性曲线与操作工况从理论上讲，离心鼓风机的压力-流量特性曲线是一条直线，但由于风机内部存在摩擦阻力等损失，实际的压力与流量特性曲线随流量的增大而平缓下降，对应的离心风机的功率-流量曲线随流量的增大而上升。
当风机以恒速运行时，风机的工况点将沿压力-流量特性曲线移动。
风机运行时的工况点，不仅取决于本身的性能，而且取决于系统的特性，当管网阻力增大时，管路性能曲线将变陡。
风机调节的基本原理就是通过改变风机本身的性能曲线或外部管网特性曲线，以得到所需工况。
离心风机的压头p、轴功率N及效率均随流量而变，它们之间的关系可用离心风机工作性能曲线表示。
6、型号：C-HQ18-1.18离心鼓风机1、用途C-HQ18-1.18离心鼓风机主要用于涤纶短丝切片烘干输送，也可用于输送一般空气或化工气体.输送气体温度最高为180摄氏度.2、形式风机可制成左旋和右旋两种形式,无特殊要求只供应右旋风机.从电动机一端正视,叶轮按顺时针方向旋转,为右旋风机,以"右"表示.反之,为左旋风机,以"左"表示.风机进风口为90度,出风口为0度.风机传动方式:联轴器.3,结构特点本风机由机壳、叶轮、回流器、轴承座、气封箱联轴器和共用底座组成。
离心鼓风机C700-1.28技术说明1.离心鼓风机设计选型:1.1鼓风机设计参数(工况点)介质:空气介质密度:ρ=1.16kg/m3进口流量:Q=700m3/min进口温度:t=20℃进口压力:P=1kgf/cm2升压:P=2800mmH2O轴功率:N=410.1KW配套电机:JK14-2-440KW/10KV（长沙电机）1.2鼓风机选型:C700-1.28离心鼓风机1.3 鼓风机结构特点:本风机为单吸入双级双支撑结构,鼓风机与电动机通过联轴器直联驱动.从电动机端看,风机转子为逆时针方向旋转.风机上方进气,上方出气.机壳和进气室由铸铁制成,水平剖分为上下两半,下机壳安装在左右铸铁底座上.转子由主轴和二级叶轮等组成.主轴用优质碳素钢制造,叶轮为焊接结构,采用高强度合金钢制成,叶片型式为后向型,与前、后盘焊接一起.转子装配后作静、动平衡校正,保证风机运转平稳可靠.风机的密封采用迷宫式密封.该鼓风机采用滚动轴承,润滑方式为脂润滑该风机具有使用效率高、运行平衡、安全可靠、易损件少、安装、操作、维护简便等特点.1.4鼓风机结构和主要部件材质:1.4.1鼓风机结构和主要参数结构:单吸双级双支撑进、出口方向:向上.连接方式:弹性联轴器连接密封形式:迷宫密封,密封可靠.轴承型式:滚动轴承,用二硫化钼锂基脂润滑.转子部件:叶轮为焊接结构.鼓风机带底座,包括地脚螺栓.鼓风机入口和出口带对应的法兰、螺栓、螺母、垫片.1.4.2主要部件材质主轴:45#叶轮:16Mn机壳:HT250(树脂沙工艺)密封:ZL104轴承箱:HT250(树脂沙工艺)2.配套产品:2.1配套电机:型号:JK14-2功率:N=440KW电压:V=10KV3．风机设计制造中采用的标准3.1．材料标准择优选用国标、部标、行业标准,对国外引进的材料,参照国际标准或引进国际标准.3.2．风机的设计、制造、试验、检测等采用如下标准:(1)风机和罗茨鼓风机噪声测量方法,GB/T2888-1991.(2)通风机基本型式、尺寸、参数及性能曲线,GB/T3235-1999.(3)通风机空气动力性能试验方法,GB/T 1236-1985.(4)离心和轴流式鼓风机、压缩机热力性能试验,JB/T 3165-1999.(5)通风机现场试验,GB/T 10178-1988.(6)通风机叶轮超速试验,JB/T6445-1992.(7)通风机转子平衡,JB/T9101-1999.(8)通风机振动检测及其限值,JB/T8689-1998.(9)风机用铸铁件技术条件,JB/T6887-1993.(10)风机用铸钢件技术条件,JB/T6888-1993.(11)通风机焊接质量检验,JB/T 10213-2000.(12)通风机铆焊件技术要求,JB/T 10214-2000.(13)通风机涂装技术条件,JB/T6886-1993.(14)风机包装通用技术条件,JB/T6444-1992.4.机组性能保证4.1鼓风机定子及辅助设备,其设施和构成应确保其使用寿命至少为二十年,连续运行时间至少为一年.4.2鼓风机的正常运行点出口压力和流量设计不得有负偏差,在上述条件其功率不大于正常运行点设计值的104% .4.3叶轮的设计应使其流量、能量头曲线从额定点到喘振点应连续上升.5.机组布置形式鼓风机+电机6.检验和试验6.1材料进厂的检验:主要转动零件（如叶盘、叶片、主轴等）的材料进厂后,都要100%地取样作化学成份成份分析,100%作超声波探伤验.6.2关于叶轮的焊缝,随着焊、热处理、超运转试验后,要多次进行着色验,确保焊缝质量. 6.3转动部件均要在热处理后作机械性能试验,符合设计要求才能进行精加工.6.4．叶轮100%均要按GB/T16941-1997作超速试验,试验后检查焊缝与叶轮的变形状况,符合标准才能使用.6.5．叶轮进行静动平衡检验,转子要做动平衡试验.6.8机械运转试车:现场试车期间,卖方派人到现场服务,在现场指导进行机组调试和试运.机组在现场进行机械运转试车,在工作转速下连续运转48小时,交付用户.机械运转试车应达到技术要求,试车合格后不再进行解体检查.机组具备负荷运转条件时,卖方派人协助买方的负荷运行和投产.7.机组供货范围:（单台套）风机本体1台联轴器1套地脚螺栓及随机附件1套电机1台。
蒸汽压缩机的种类1、单级高速离心式鼓风机此类蒸汽压缩机是市面上比较常见的蒸汽压缩机，可以有很大的风量和压力，能够满足很多工况的需求，单级高速离心鼓风机采用三元流动理论设计，风机的整机结构紧凑，并且技术相对成熟。
2、罗茨式蒸汽压缩机罗茨式蒸汽压缩机在市面上也有很多，主要面对的市场是处理量在5t/h以下的工况，罗茨式蒸汽压缩机的价格相对单级高速离心鼓风机更划算一些，处理量如果小的话，可以采用罗茨式蒸汽压缩机。
3、螺杆式蒸汽压缩机螺杆式蒸汽压缩机属于容积旋转式压缩机，压缩比高，温升可达50摄氏度，在高温情况下，也可以正常运转，螺杆式蒸汽压缩机的处理量与前面两者更小一些。
且整体的动平衡性能、振动幅度，与罗茨式蒸汽压缩机和离心式蒸汽压缩机稍逊色一些。
4、往复式蒸汽压缩机往复式蒸汽压缩机的主要特点是：可以应对高压或者超高压的工作环境，所以，如果我们的蒸汽压缩需要非常高的压力，可以采用往复式蒸汽压缩机。
在蒸汽压缩机中，以上4种是常见的压缩设备，这四种中罗茨式和离心式蒸汽压缩机更常见一些。
蒸汽压缩机选型蒸汽压缩机怎么选型？这是个很头疼的问题，因蒸汽压缩机目前在市场上处于发展时期，所以，并没有很多的专业知识，今天华东风机就根据我们以往的经验，给大家解读下蒸汽压缩机如何进行选型！在对蒸汽压缩机进行选型时，我们需要备齐以下几个参数，基本能够进行选型了。
1、蒸汽处理量市面上MVR蒸汽压缩机，主要有两种，一种是罗茨蒸汽压缩机，一种是单级高速离心蒸汽压缩机，这两种在市面上应用较为广泛，单级高速离心蒸汽压缩机处理量会大一些，而罗茨式蒸汽压缩机处理量会小一些，所以，蒸汽压缩机的处理量相对来说也是一个选型标准。
2、温升数值温升数值也是一个很重要的选型参数，一般罗茨风机的温升大概20℃，而超过这个温升，需要采用单级高速离心蒸汽压缩机了。
3、进出口压差进出口压差也是重要的选型参数，罗茨式蒸汽压缩机的进出口压差在65-98kpa之间，单级高速的压差范围更广泛一些。
