规范四十八所扩散炉常规维护项目的操作二、适用范围适用于佳诚太阳能有限公司电池车间扩散一到四线工序三、规范性引用文件四十八所扩散炉操作说明书四、职责设备人员:1、检查温控仪表及热电偶是否正常2、检查触摸屏是否偏移,矫正3、检查电气线路按钮开关及指示灯是否正常4、检查插片房风机是否正常5、检查变压器及炉体接线端子是否老化、发黑等现象6、保养完后,确认每台炉管加热、流量正常工艺人员:1、负责协助生产拆装废液瓶夹子2、检查有毒气体管道密封性和老化程度,是否需要更换生产员工:1、检查传动是否平滑,有无震动和异响,加润滑油2、清理净化滤网,必要时更换3、清理废气室及废气管滴下的偏磷酸4、检查恒温水槽不锈钢源瓶座是否有积水,清理5、检查恒温水槽液位是否过低;控温等是否正常6、检查气路是否有漏气现象,更换卡套和四通阀7、检查废液瓶内废液,是否需要清理五、设备主要技术参数 :六、设备介绍与操作1.1总体结构总体结构分为四大部分,见平面安装图 1,从右到左为:控制部分、推舟净化部分、电阻加热炉部分、气源部分。
图 1 软着陆扩散炉平面安装图1.2分部件结构1.2.1工控机控制框图见图 2。
图 2在控制柜的底层, 安装有四管控制系统的推舟控制装置、保护电路、电路转接控制板及各层的开关、保险等 , 前盖板上装有三相电源指示灯及照明、净化、抽风开关等。
该柜内有 220V 的交流电,也有 15V 、 5V 直流电和控制信号线,检修时请注意区分及安全,谨防接错和短路。
1.2.2推舟净化部分推舟净化柜的顶部装有照明灯;正面是悬臂桨推拉舟机构,推舟水平运动采用步进电机 +减速机 +同步带 +同步带轮的传动机构,推动悬臂桨水平移动;推舟垂直运动采用步进电机 +减速机 +升降机的驱动机构,推动推舟底板整体上下移动。
导轨的两端和上下运动的两端都装有限位开关和极限保护开关。
靠近炉口的净化柜顶部设有漏斗状的抽气罩,与外接抽风系统连接后,用来排掉出舟时散发的大量高温有毒气体。
一、工艺简介太阳能电池生产工艺一般分为：扩散前清洗、扩散、扩散后清洗、刻蚀、PECVD，丝网印刷，烧结，分类检测和封装。
扩散前清洗的目的在于制绒，就是把相对光滑的原材料硅片的表面通过强酸和强碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。
相关设备有无锡瑞宝，德国RENA，深圳捷佳创，这些设备中最好的是RENA，因为他不光卖设备，还卖制绒工艺的专利。
所使用的介质有HF，HCL，HNO3，NaOH，Na2SiO3和乙醇等。
动力源有自来水，纯水，压缩空气，氮气，工艺冷却水，废水，热排风和酸排风。
扩散的目的在于形成PN结。
硅片含硼，是P型结物质，需要往里面掺杂磷，使电子发生移动，形成PN结空穴。
所使用的介质有POCL3，N2，O2。
动力源有压缩空气，氮气，工艺冷却水，热排风和有机排风。
使用的设备是高温扩散炉，厂商有SVCS，TEMPRESS，长沙48所等。
该道工艺有洁净要求，需要在洁净室内运行。
因为扩散炉内的石英管需要清洗，所以需要增加一种石英管清洗机。
扩散后清洗的目的在于洗去扩散时形成的磷硅玻璃，即SiO2和P2O5的混合物，所以扩散后清洗机又叫做去磷硅玻璃清洗机。
动力源有氮气，压缩空气，纯水，HF，热排风，酸排风，废水等。
设备有深圳捷佳创。
刻蚀的目的在于把硅片的边缘PN结断开，防止短路。
目前国内所使用的设备几乎都是长沙48所的。
动力源有CF4，N2，NH3，热排风，有机排风。
PECVD的目的在于镀氮化硅薄膜，增加折射率，同时掺杂H元素，使缺陷减少，还可以保护硅片。
所用设备有德国的ROTH&RAW平板式PECVD设备，还有CENTROTHERMO的管式PECVD设备。
动力源有SiH4，NH3，氮气，压缩空气，工艺冷却水，热排风，硅烷排风等。
丝网印刷的目的在于印刷导电电极。
先印背面，再印正面。
目前国内大多数厂家使用设备是意大利的BACCINI印刷线。
动力源有真空，压缩空气，热排风，有机排风等。

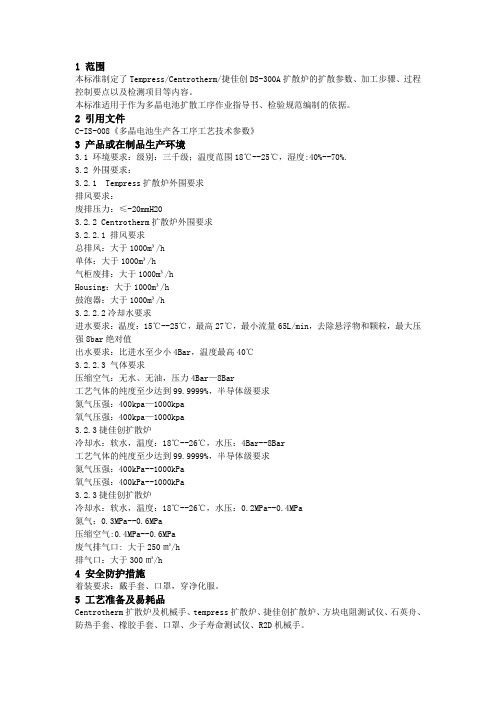

1 范围本标准制定了Tempress/Centrotherm/捷佳创DS-300A扩散炉的扩散参数、加工步骤、过程控制要点以及检测项目等内容。
本标准适用于作为多晶电池扩散工序作业指导书、检验规范编制的依据。
2 引用文件C-IS-008《多晶电池生产各工序工艺技术参数》3 产品或在制品生产环境3.1 环境要求：级别：三千级；温度范围18℃--25℃，湿度:40%--70%.3.2 外围要求：3.2.1 Tempress扩散炉外围要求排风要求：废排压力：≤-20mmH203.2.2 Centrotherm扩散炉外围要求3.2.2.1 排风要求总排风：大于1000m³/h单体：大于1000m³/h气柜废排：大于1000m³/hHousing：大于1000m³/h鼓泡器：大于1000m³/h3.2.2.2冷却水要求进水要求：温度：15℃--25℃，最高27℃，最小流量65L/min，去除悬浮物和颗粒，最大压强8bar绝对值出水要求：比进水至少小4Bar，温度最高40℃3.2.2.3 气体要求压缩空气：无水、无油，压力4Bar—8Bar工艺气体的纯度至少达到99.9999%，半导体级要求氮气压强：400kpa—1000kpa氧气压强：400kpa—1000kpa3.2.3捷佳创扩散炉冷却水：软水，温度：18℃--26℃，水压：4Bar--8Bar工艺气体的纯度至少达到99.9999%，半导体级要求氮气压强：400kPa--1000kPa氧气压强：400kPa--1000kPa3.2.3捷佳创扩散炉冷却水：软水，温度：18℃--26℃，水压：0.2MPa--0.4MPa氮气：0.3MPa--0.6MPa压缩空气:0.4MPa--0.6MPa废气排气口: 大于250㎡/h排气口：大于300㎡/h4 安全防护措施着装要求：戴手套、口罩，穿净化服。
5 工艺准备及易耗品Centrotherm扩散炉及机械手、tempress扩散炉、捷佳创扩散炉、方块电阻测试仪、石英舟、防热手套、橡胶手套、口罩、少子寿命测试仪、R2D机械手。
