高温氧化扩散炉的工作原理高温氧化扩散炉是一种用于集成电路（IC）制造过程中的重要设备，它主要用于在硅片上形成氧化层、掺杂杂质和扩散杂质等工艺步骤。
下面将详细介绍高温氧化扩散炉的工作原理。
高温氧化扩散炉由炉膛、加热装置、气氛调节系统、控制系统和监测系统等组成。
其工作原理可分为三个主要步骤：预热、氧化和冷却。
首先，预热阶段。
在使用高温氧化扩散炉之前，需要对炉膛进行预热，使其达到工作温度。
预热一般分为两个阶段，首先是室温到400C之间的低温预热，其目的是预防因温度快速升高造成的炉膛损坏；然后是400C左右到工作温度的高温预热，这个阶段主要是为了使炉膛的温度稳定在工作温度。
其次，氧化阶段。
这个阶段是在工作温度下进行的，目的是在硅片表面形成一层氧化层。
工作温度一般在800C到1200C之间，具体温度取决于所需的氧化层厚度。
通常情况下，氧化阶段会持续一段时间，以确保氧化层的稳定性和质量。
在氧化过程中，氧气和惰性气体（如氮气）被搅拌并送入炉膛，氧气与硅片表面发生化学反应，生成二氧化硅（SiO2）薄膜。
氮气的作用是稀释氧气，防止氧气浓度过高，避免氧化层产生缺陷。
最后，冷却阶段。
在完成氧化过程后，炉膛需要冷却至室温，以便取出硅片。
冷却过程一般是逐渐降温，以避免快速温度变化对硅片的影响。
炉膛内部会通过风扇或其他冷却装置进行散热，以加快冷却速度。
冷却完毕后，可打开炉门取出硅片，经过下一步工艺处理。
在高温氧化扩散炉的工作过程中，温度、气氛和时间是三个主要的工艺参数。
温度控制是通过加热装置，如电阻丝或加热器等，将炉膛体系加热至设定温度，并通过温度传感器进行实时监测和控制。
气氛调节系统则通过气流控制和阀门调节，确保氧化过程中气氛的稳定性。
时间控制则是通过控制系统中的定时器或计时器实现，根据工艺要求设定氧化时间。
总结来说，高温氧化扩散炉的工作原理是通过施加高温、控制气氛和时间，实现在硅片表面形成氧化层，并完成杂质掺杂和扩散等工艺。

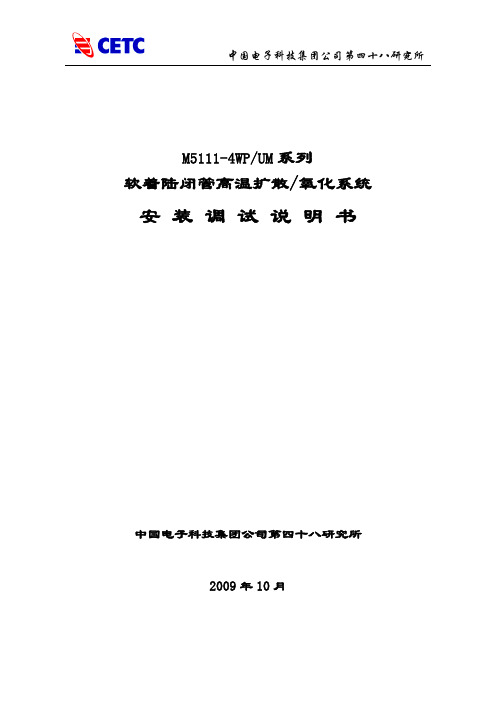

M5111-4WP/UM系列软着陆闭管高温扩散/氧化系统 安装调试说明书中国电子科技集团公司第四十八研究所2009年10月目录1．概述 (1)2.设备的标识 (1)3.设备的安装 (1)3.1结构安装 (1)3.1.1安装要求 (1)3.1.2安装程序及注意事项 (2)3.2电气安装 (3)3.2.1安装要求 (3)3.2.2安装程序及注意事项 (3)4.关键部件的装调 (4)4.1 SiC桨及石英炉门的装调 (4)4.1.1开管装调步聚 (4)4.1.2 闭管装调步骤 (5)4.1.3 软着陆闭管装调步骤 (6)4.1.4注意事项 (10)4.2 真空部件的装调（如装备） (10)4.3 H/O合成部件的装调（如装备） (11)4.3.1装调步聚 (11)4.3.2注意事项 (11)4.4恒温区的调试方法及验收判据 (12)5.调试时的安全要求 (13)1．概述为了加强产品在安装调试过程中的质量控制、规范操作，确保设备合格率以及防止安全事故的发生，特制定高温扩散/氧化系统安装调试说明书；设备在出所前的装配调试以及调机人员在用户现户现场的安装调试均应严格按照此执行。
2.设备的标识1． 在设备的安装、调试及检验过程中，应在设备整体左端1.5米高处挂上设备的工作状态标识。
2． 设备的铭牌统一钉在净化操作台的后盖板底部。
3． 在设备中的强电裸露处和气源柜内应有相应的警示标识。
4． 在设备的安装、调试及检验过程中，视用电情况应在配电箱上设置“严禁拉闸”或“严禁合闸”标识。
3.设备的安装3.1结构安装3.1.1安装要求1． 设备应该在相对洁净的场地安装，装配人员在进入安装现场前应先换鞋；气路安装应在洁净度更高的专用房间内进行，非装配人员不得随意进入。
气路安装应严格按照《气路装配间管理规章制度》和《高温扩散/氧化系统气路装配技术规范》执行。
2． 装配前要由相应设计人员对送来的机架、门板以及机加工件等仔细核对尺寸、检查外观质量，如果不符合设计要求，应拒绝签收，同时与质管部门联系下一步的处理办法。
高温扩散炉使用说明书北京中联科利技术股份有限公司目录1．概述 (2)1．1产品特点 (2)1．2主要用途及适用范围 (2)1．3品种、规格 (2)1．4型号的组成及其代表意义 (2)2．结构特征与工作原理 (3)2．1总体结构 (3)2．2分部件结构 (3)2．3系统控制原理 (7)2．4系统各主要单元功能结构及工作原理 (7)3．主要性能指标 (10)4．安装、调试 (11)4．1安装条件 (11)4．2安装程序及注意事项 (11)4．3调试程序及注意事项 (12)4．4 SiC桨及石英炉门的装调 (13)4．5调试恒温区的方法及验收判据 (14)4．6工艺试运行 (15)5．使用、操作 (15)5．1温控仪的使用 (15)5．2恒温槽的操作使用 (16)5．3计算机的操作使用 (16)5．4操作过程中应注意事项 (16)6．常见故障分析与排除 (17)7．安全 (19)1．概述1.1产品特点本设备加热部分选用进口炉丝以及耐高温保温材料，炉体使用寿命长，保温性能好。
送片系统采用丝杠、导轨及SiC桨悬臂式推拉舟机构，可确保进出舟运行平稳，同时能有效地防止因磨擦而产生的粉尘污染。
温控部分采用了内外联合的控温方式，炉体内置5段控温热电偶，实时实地检测和控制炉内温度，从根本上保证了恒温区的精度和稳定性，彻底改变了常规扩散炉（炉外单控模式）必须靠不断拉恒温区，校准炉外温控仪与炉内实际温度的偏差来保证恒温区的控温方式。
气路部分的关键件均采用进口件，并具有完善的安全保护措施，可靠性好。
整机由计算机控制，各部分软、硬件联锁；操作部分采用先进的触摸屏技术，工艺参数的设置及运行均可在触摸屏上直接进行；自动化程度高、操作简便、可靠性好。
1.2主要用途及适用范围本设备主要用于6英寸、8英寸太阳能晶体硅电池片的扩散、氧化工艺；也可用于半导体器件制造中的扩散、氧化、退火及合金工艺，同时还适用于对其他材料的特殊温度处理。
1.3使用环境要求1.3.1 环境温度5～40℃。
规范四十八所扩散炉常规维护项目的操作二、适用范围适用于佳诚太阳能有限公司电池车间扩散一到四线工序三、规范性引用文件四十八所扩散炉操作说明书四、职责设备人员:1、检查温控仪表及热电偶是否正常2、检查触摸屏是否偏移,矫正3、检查电气线路按钮开关及指示灯是否正常4、检查插片房风机是否正常5、检查变压器及炉体接线端子是否老化、发黑等现象6、保养完后,确认每台炉管加热、流量正常工艺人员:1、负责协助生产拆装废液瓶夹子2、检查有毒气体管道密封性和老化程度,是否需要更换生产员工:1、检查传动是否平滑,有无震动和异响,加润滑油2、清理净化滤网,必要时更换3、清理废气室及废气管滴下的偏磷酸4、检查恒温水槽不锈钢源瓶座是否有积水,清理5、检查恒温水槽液位是否过低;控温等是否正常6、检查气路是否有漏气现象,更换卡套和四通阀7、检查废液瓶内废液,是否需要清理五、设备主要技术参数 :六、设备介绍与操作1.1总体结构总体结构分为四大部分,见平面安装图 1,从右到左为:控制部分、推舟净化部分、电阻加热炉部分、气源部分。
图 1 软着陆扩散炉平面安装图1.2分部件结构1.2.1工控机控制框图见图 2。
图 2在控制柜的底层, 安装有四管控制系统的推舟控制装置、保护电路、电路转接控制板及各层的开关、保险等 , 前盖板上装有三相电源指示灯及照明、净化、抽风开关等。
该柜内有 220V 的交流电,也有 15V 、 5V 直流电和控制信号线,检修时请注意区分及安全,谨防接错和短路。
1.2.2推舟净化部分推舟净化柜的顶部装有照明灯;正面是悬臂桨推拉舟机构,推舟水平运动采用步进电机 +减速机 +同步带 +同步带轮的传动机构,推动悬臂桨水平移动;推舟垂直运动采用步进电机 +减速机 +升降机的驱动机构,推动推舟底板整体上下移动。
导轨的两端和上下运动的两端都装有限位开关和极限保护开关。
靠近炉口的净化柜顶部设有漏斗状的抽气罩,与外接抽风系统连接后,用来排掉出舟时散发的大量高温有毒气体。
M5111-4W/UM系列高温扩散/氧化系统安全使用说明书中国电子科技集团公司第四十八研究所2007年2月目 录1．使用环境要求 (1)2．工作条件要求 (1)3．设备调试时注意事项 (1)4．设备使用注意事项 (2)5．运行H/O合成工艺注意事项 (4)6．真空系统注意事项 (5)7．化学品的安全使用 (6)8．气体的安全使用 (7)9． 保养与维修 (8)10、碳化硅制品使用说明 (8)11、石英器件使用说明 (11)1、使用环境要求1.1 环境温度5～40℃。
1.2 相对湿度＜75％。
1.3 海拔不超过2500m。
1.4 电网电压波动不超过额定值±10%。
1.5 环境洁净度不劣于：1000级。
1.6 有良好的抽风排毒系统，每管抽风量3000～5000L/min。
1.7 无高频及较强的磁场干扰。
2、工作条件要求2.1 供电：3Ф＋中线+地线，50HZ；设备功率：序号 反应管形式 炉膛内径 单台管数 单台总功率1 开管 Ф300mm 3管/台 105KVA2 开管 Ф300mm4管/台 140KVA3 闭管 Ф330mm3管/台 128KVA4 闭管 Ф330mm4管/台 170KVA5 闭管 Ф350mm4管/台 195KVA2.2 供水：3／4＂管供自来水，水压0.1～0.3MPa，冷却用；去离子水，清洗及工艺用。
2.3 供气：N2、O2 、H2、压缩空气，进气压力0.4～0.6Mpa，工艺气体纯度99.99﹪。
2.4 气源柜、废气室、净化台顶部均应接入排毒、排气管道。
2.5 设备应接入专用接地线，接地电阻≤3 Ω。
3、调试时注意事项3.1 逐柜、逐层上电，检查各部件上电情况，注意检查机壳是否带电。
3.2控制柜及气源柜上电，检查计算机、温控仪、温度保护仪、各控制开关、指示灯、电磁阀、质量流量控制器、流量计电源等是否正常。
在计算机手动操作屏上逐一试验，看对各器件的控制是否正确无误。
中国电子科技集团公司第四十八研究所M5111-4W/UM系列高温扩散/氧化系统维修手册中国电子科技集团公司第四十八研究所2007年6月中国电子科技集团公司第四十八研究所目录1．设备型号涵义 (1)1.1型号的组成 (1)1.2各代号涵义 (1)2．电气图纸的代号规定 (2)2.1电气制图代号定义 (2)2.2元器件编号规定······················2.3电气接线编号规定····················2.4电气转接端口定义····················2.5计算机转接端口定义···················3．故障判别与维修······················3.1温度控制系统·······················3.1.1温控仪上显示oooo····················3.1.2炉子不能升温······················3.1.3面板上的超温指示灯亮··················3.1.4炉温失控························3.1.5面板上的短路指示灯亮··················3.2自动推拉舟系统······················3.2.1不能自动进出舟·····················3.2.2不能自动停舟······················3.3气体流量控制系统····················3.3.1气动阀不能受控打开···················3.3.2触摸屏上无气体流量显示·················3.3.3气体流量总是显示最大值·················3.3.4气体流量显示值波动大··················3.4 H/O合成氧化系统····················3.4.1火不能点燃·······················3.4.2系统误报警·······················I （3）（3）（3）（7）（11）（11）（11）（11）（12）（12）（13）（13）（13）（14）（14）（14）（14）（15）（15）（16）（16）（16）中国电子科技集团公司第四十八研究所1．设备型号涵义1.1 型号的组成按照部颁标准，我所高温扩散/氧化系统的型号由如下代号组成：M 5 1 11 — 4 W / UM型 48所）类别代号（表面处理和薄膜淀积设备）1.2 各代号涵义1300℃3〞硅片工艺4〞硅片工艺6〞硅片工艺8〞硅片工艺1中国电子科技集团公司第四十八研究所2．电气图纸的代号规定2.1电气制图代号定义按照国家电气制图标准，我所常用电气图纸器件代号如下：代号ABCEFGHJKLMNPQRSTUVWXYZ 代号意义计算机及板卡、步进电机驱动器、印制电路板、带触发电路的可控硅模块、氢气报警器、湿度计、冷阱、触摸显示器薄膜规、热电偶、接近开关、光电开关电容加热器、扩散泵、照明灯熔断器开关电源、直流电源指示灯、报警器温控仪固态继电器、交流接触器、交流继电器、直流继电器、延时继电器三相总进线，分为：L1、L2、L3 真空泵、轴流风机、净化风机零线质量流量控制器、水压开关、水流开关、电接点压力表、真空计、记录仪、电流表、电压表、检测器件断路器、空气开关电阻、电位器、热敏电阻、压敏电阻按钮开关、旋钮开关、急停开关、行程开关、液位开关、接近开关变压器、调压器、电压互感器、电流互感器旋转编码器、变频器、整流器晶体管、晶闸管、可控硅模块、发光二极管、规管、光敏管导线、电缆接线排、端子排、连接片（XB）、电缆封端、接线板、普通插头座、航空插头座（头可采用XP、座可采用XS）电磁阀、电磁离合器、气动阀滤波器2中国电子科技集团公司第四十八研究所2.2元器件编号规定* * * * *如电控柜中下层第5号插头座编号为：X1205 ；净化台照明开关的编号为：S20052.3电气接线编号规定* * * **连接线序号，零线号从001～099 ；其他线号从101～999 。
M5111-4W/UM系列高温扩散/氧化系统维修手册中国电子科技集团公司第四十八研究所2007年2月目录1．设备型号涵义 (1)1.1型号的组成 (1)1.2各代号涵义 (1)2．电气图纸的代号规定 (2)2.1电气制图代号定义 (2)2.2元器件编号规定 (3)2.3电气接线编号规定 (3)2.4电气转接端口定义 (3)2.5计算机转接端口定义 (7)3．故障判别与维修 (11)3.1温度控制系统 (11)3.1.1温控仪上显示oooo (11)3.1.2炉子不能升温 (11)3.1.3面板上的超温指示灯亮 (12)3.1.4炉温失控 (12)3.1.5面板上的短路指示灯亮 (13)3.2自动推拉舟系统 (13)3.2.1不能自动进出舟 (13)3.2.2不能自动停舟 (14)3.3气体流量控制系统 (14)3.3.1气动阀不能受控打开 (14)3.3.2触摸屏上无气体流量显示 (14)3.3.3气体流量总是显示最大值 (15)3.3.4气体流量显示值波动大 (15)3.4 H/O合成氧化系统 (16)3.4.1火不能点燃 (16)3.4.2系统误报警 (16)1．设备型号涵义1.1 型号的组成按照部颁标准，我所高温扩散/氧化系统的型号由如下代号组成：M 5 1 11 — 4 W / UM型所企业代号（中国电子科技集团公司第48所）特点代号设计顺序号主参数（1100℃）品种代号（扩散设备）形式代号（掺杂设备）类别代号（表面处理和薄膜淀积设备）1.2 各代号涵义M 薄膜淀积设备5 掺杂设备1 扩散掺杂设备13 主参数，最高使用温度1300℃1 炉膛有效内径φ150mm，适用于3〞硅片工艺2 炉膛有效内径φ180mm，适用于4〞硅片工艺3 炉膛有效内径φ250mm，适用于6〞硅片工艺4 炉膛有效内径φ300mm，适用于8〞硅片工艺W 微控H 悬臂舟A 内燃式B 外燃式S 双温区2．电气图纸的代号规定2.1电气制图代号定义按照国家电气制图标准，我所常用电气图纸器件代号如下：2.2元器件编号规定* * * * *0—公共器件，1—下层，2—中下层，3—中上层，4—上层 1—电控柜，2—净化台，3—炉体柜，4—气源柜如电控柜中下层第5号插头座编号为：X1205 ；净化台照明开关的编号为：S20052.3电气接线编号规定* * * * *001～099 ；其他线号从101～999 。
中国电子科技集团公司第四十八研究所M5111-4W/UM系列高温扩散/氧化系统维修手册中国电子科技集团公司第四十八研究所2007年6月中国电子科技集团公司第四十八研究所目录1．设备型号涵义 (1)1.1型号的组成 (1)1.2各代号涵义 (1)2．电气图纸的代号规定 (2)2.1电气制图代号定义 (2)2.2元器件编号规定······················2.3电气接线编号规定····················2.4电气转接端口定义····················2.5计算机转接端口定义···················3．故障判别与维修······················3.1温度控制系统·······················3.1.1温控仪上显示oooo····················3.1.2炉子不能升温······················3.1.3面板上的超温指示灯亮··················3.1.4炉温失控························3.1.5面板上的短路指示灯亮··················3.2自动推拉舟系统······················3.2.1不能自动进出舟·····················3.2.2不能自动停舟······················3.3气体流量控制系统····················3.3.1气动阀不能受控打开···················3.3.2触摸屏上无气体流量显示·················3.3.3气体流量总是显示最大值·················3.3.4气体流量显示值波动大··················3.4 H/O合成氧化系统····················3.4.1火不能点燃·······················3.4.2系统误报警·······················I （3）（3）（3）（7）（11）（11）（11）（11）（12）（12）（13）（13）（13）（14）（14）（14）（14）（15）（15）（16）（16）（16）中国电子科技集团公司第四十八研究所1．设备型号涵义1.1 型号的组成按照部颁标准，我所高温扩散/氧化系统的型号由如下代号组成：M 5 1 11 — 4 W / UM型 48所）类别代号（表面处理和薄膜淀积设备）1.2 各代号涵义1300℃3〞硅片工艺4〞硅片工艺6〞硅片工艺8〞硅片工艺1中国电子科技集团公司第四十八研究所2．电气图纸的代号规定2.1电气制图代号定义按照国家电气制图标准，我所常用电气图纸器件代号如下：代号ABCEFGHJKLMNPQRSTUVWXYZ 代号意义计算机及板卡、步进电机驱动器、印制电路板、带触发电路的可控硅模块、氢气报警器、湿度计、冷阱、触摸显示器薄膜规、热电偶、接近开关、光电开关电容加热器、扩散泵、照明灯熔断器开关电源、直流电源指示灯、报警器温控仪固态继电器、交流接触器、交流继电器、直流继电器、延时继电器三相总进线，分为：L1、L2、L3 真空泵、轴流风机、净化风机零线质量流量控制器、水压开关、水流开关、电接点压力表、真空计、记录仪、电流表、电压表、检测器件断路器、空气开关电阻、电位器、热敏电阻、压敏电阻按钮开关、旋钮开关、急停开关、行程开关、液位开关、接近开关变压器、调压器、电压互感器、电流互感器旋转编码器、变频器、整流器晶体管、晶闸管、可控硅模块、发光二极管、规管、光敏管导线、电缆接线排、端子排、连接片（XB）、电缆封端、接线板、普通插头座、航空插头座（头可采用XP、座可采用XS）电磁阀、电磁离合器、气动阀滤波器2中国电子科技集团公司第四十八研究所2.2元器件编号规定* * * * *如电控柜中下层第5号插头座编号为：X1205 ；净化台照明开关的编号为：S20052.3电气接线编号规定* * * **连接线序号，零线号从001～099 ；其他线号从101～999 。
层号：0—公共器件线，1—下层，2—中下层，3—中上层，4—上层柜子号：1—电控柜，2—净化台，3—炉体柜，4—气源柜，5—柜子间的转接线。
