1，干电池升压IC 升压输出3V,3,3V,5V等3V-5V可调2，单节锂电池升压IC 升压输出4.2V-15V可调3，单节锂电池充电IC 输入4.5V-20V，充电电流3MA-3000mA 4，单节锂电池保护IC 保护板5，双节锂电池升压IC 升压输出6V-20V6，双节锂电池充电IC 输入4.5V-20V，充电电流2000mA7，双节锂电池降压IC 降压输出1V-6V可调8，双节锂电池保护IC 保护板9，三节锂电池升压IC 升压13-30V10，三节锂电池充电IC 输入4.5V-20V，充电电流2000Ma11，三节锂电池降压IC 降压输出1.2V-9V12，三节锂电池保护IC 保护板1，干电池升压IC：PW5100 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。
PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供3.0V~5.0V 的稳定的低噪声输出电压。
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。
产品特点➢最大效率可达：95％最高工作频率：1.2MHz宽输入电压范围：0.7V～5.0V输入静态电流：10uA➢输出电压固定可选：3.0V，3.3V，5.0V输出电压精度：±2.5%低纹波,低噪声：±10mV@Io=50mA➢输入开关电流： 1.5A6-1，PL7501C，输入5V，升压给两节锂电池充电，1A最大；6-2，PW4203，输入9V-20V，降压给两节锂电池充电，2A最大。
7两节锂电池输出电路7-1，PW2312，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大1A7-2，PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大2A7-3，PW2163，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大3A7-4，PW2205，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大5A7-5，PW6218，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大18V 7-6，PW6206，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大40V 7-7，PW5328B，两节锂电池升压到9V,12V,15V等，输出功率8W左右7-8，PW5600，两节锂电池升压到9V,12V,15V，输出电流2-3A8，三节锂电池保护电路8-1，S-82548-2，CW12339，三节锂电池充电电路9-1，PW4053，输入5V，升压给三节锂电池充电，最大1.2A；9-2，PW4203，输入15V-20V，降压给三节锂电池充电，最大2A。
发一些电源IC的代换资料DAP8A\DAP7A\LD7575\203D6\203X6\200D6可以直接代换,203d6是16v工作电压,而7575是30v ,代用要改启动电阻,可以用1200AP40直接代用OB2268,OB2269,DAP02,SG6841,SG5841DAP02\SG5841\2G684 1可以直接代换1200AP40\1200AP60\1203P60\1203AP10可以直接代换DM0465\CM0565\DM0565代换{要改电路}T O P246Y\T O P247Y可以直接代换。
大家来整理一个液晶电源的电源管理芯片集吧格式如下好了液晶品牌与型号电源管理芯片型号与封装可代换型号BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60AOC 712SI EA1532A贴片三星型号忘记 DM0565R优派型号忘记 TOP245YNLG型号忘记 FAN7601飞利浦170s6 dap02alsz 贴片LG型号忘记 FAN7601 可以用LAF0001代飞利浦170s6 dap02alsz=sg6841美格WB9D7575PS清华同方XP911WD7575PS联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用:NCP1203D6) 联想LXM-17CH:1203D6方正17寸:1203D6与LD7575PS方正19寸:LD7575PSBenQ: FP94VW FP73G FP71G+S FP71G+G FP71GX等都是用:1200AP40 LG 22(南京同创):LAF001与STR W6252 。
LG 19寸:LAF001联想L193(福建-捷联代工):NCP1203D6PHILIPS 170S5FAN7601)PHILIPS 15寸(老产品):(FAN7601)LG型号忘记 FAN7601 可以用LAF0001代其他我知道的常用型号有SG6841DZ 贴片很多机器上用到SG5841SZ 贴片用SG6841DZ可以代用,DAP8A与203D6可代用还有LD7575可用203D6代用,只是1脚的对地电阻不同,LD7575是100K,203D6是24.1K,LP7552可用SG6841代用203D6 NCP1203D60R2 NCP1203D60R2G和DAP8A直接代换DAP02ALSZ与SG6841S可以互换1200AP40和1200AP60直接代换5S0765和DP104、DP704直接代换DP804和DP904直接代换2S0680和2S0880直接代换TEA1507和TEA1533直接代换LD7535兼容SG6848 (6849) / SG5701 / SG5848 /LD7535 (7550) / OB2262 (2263) / OB2278 (2279)RS2051LD7575和NCP1203、NCP1200 OB2268 SG5841 LD7552 OB2269 OB2268 RS2042CR6860兼容ACT30,CR6853兼容OB2263,CR6201兼容THX201,TFC718;CR6202兼容THX202,TFC719;CR6203兼容THX203,TFC718S。
n 5V 到40V 宽输入电压范围 n 0.22V 输出电流采样电压 n 输出可驱动2~10串1W LED n 固定400KHz 开关频率 n 最大2A 开关电流 n SW 内置过压保护功能 n 93%以上转换效率 n EN 脚TTL 关断功能 n 出色的线性与负载调整率 n 内置功率MOS n 内置频率补偿功能n 内置软启动功能 n 内置热关断功能 n 内置电流限制功能 n SOP-8L 封装应用n 升压恒流驱动 n 显示器LED 背光 n 通用LED 照明图1. XL6013封装器，可工作在DC5V 到40V 输入电压范围，低纹波，内置功率MOS 。
XL6013内置固定频率振荡器与频率补偿电路，简化了电路设计。
当输入电压大于或等于12V 时，XL6013可驱动5至10串1W LED 。
PWM 控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN 脚逻辑电平关断功能。
内部补偿模块可以减少外围元器件数量。
400KHz 60V 2A 开关电流升压型LED 恒流驱动器XL6013引脚配置SWEN FB VIN NCSW GNDGND图2. XL6013引脚配置表1.引脚说明引脚号 引脚名 描述1 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。
2 VIN 电源输入引脚，支持5V 到40V DC 范围电压输入，需要在VIN 与GND 之间并联电解电容以消除噪声。
3 FB 输出电流采样引脚，FB 参考电压为0.22V 。
4 NC 无连接。
5,6 SW 功率开关输出引脚，SW 是输出功率的开关节点。
7,8 GND接地引脚。
400KHz 60V 2A开关电流升压型LED 恒流驱动器XL6013 方框图图3. XL6013方框图典型应用L1 47uH/2A图4. XL6013系统参数测量电路400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013订购信息产品型号打印名称封装方式包装类型XL6013E1 XL6013E1 SOP-8L 2500只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。

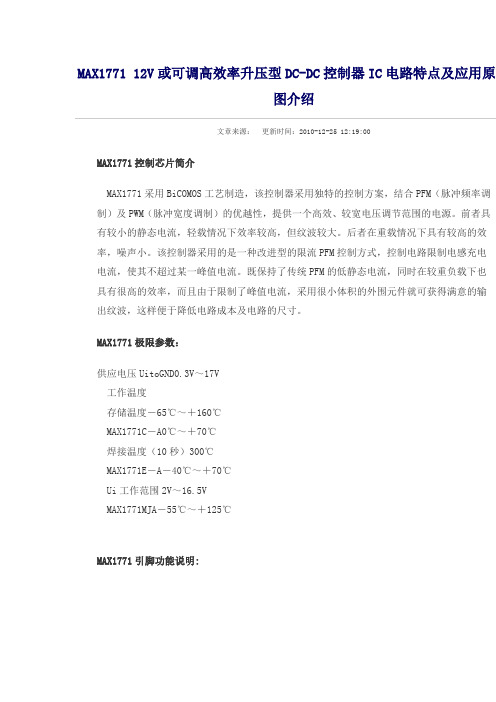

MAX1771 12V或可调高效率升压型DC-DC控制器IC电路特点及应用原理图介绍文章来源：更新时间：2010-12-25 12:19:00MAX1771控制芯片简介MAX1771采用BiCOMOS工艺制造，该控制器采用独特的控制方案，结合PFM（脉冲频率调制）及PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。
前者具有较小的静态电流，轻载情况下效率较高，但纹波较大。
后者在重载情况下具有较高的效率，噪声小。
该控制器采用的是一种改进型的限流PFM控制方式，控制电路限制电感充电电流，使其不超过某一峰值电流。
既保持了传统PFM的低静态电流，同时在较重负载下也具有很高的效率，而且由于限制了峰值电流，采用很小体积的外围元件就可获得满意的输出纹波，这样便于降低电路成本及电路的尺寸。
MAX1771极限参数：供应电压UitoGND0.3V～17V工作温度存储温度－65℃～＋160℃MAX1771C－A0℃～＋70℃焊接温度（10秒）300℃MAX1771E－A－40℃～＋70℃Ui工作范围2V～16.5VMAX1771MJA－55℃～＋125℃MAX1771引脚功能说明:MAX1771的引脚如图2所示：引脚功能说明：1脚EXT：栅极驱动，接N沟道功率管。
2脚V＋：电源电压输入端，（正端）。
3脚FB：调节输出电压信号的反馈输入，接地为固定输出电压，接电阻分压器调节输出电压。
4脚SHDN：关断模式的关断输入，接地为正常操作。
5脚REF：对于外接负载是100μA的1．5V参考电压输出。
6脚AGND：模拟信号地。
7脚GND：从输出驱动器返回的大电流地。
8脚CS：该点电位传送到内部电流传感器的放大器，将电流传感器电阻接到CS和GND 之间。
应用/使用•电池供电应用•闪存编程•大功率射频功放电源•掌上电脑/手持终端•便携式通信装置•LCD正偏置发生器应用电路原理图。
常用开关电源芯片大全第1章DC-DC电源转换器/基准电压源1.1 DC-DC电源转换器1.低噪声电荷泵DC-DC电源转换器AAT3113/AAT31142.低功耗开关型DC-DC电源转换器ADP30003.高效3A开关稳压器AP15014.高效率无电感DC-DC电源转换器FAN56605.小功率极性反转电源转换器ICL76606.高效率DC-DC电源转换控制器IRU30377.高性能降压式DC-DC电源转换器ISL64208.单片降压式开关稳压器L49609.大功率开关稳压器L4970A10.1.5A降压式开关稳压器L497111.2A高效率单片开关稳压器L497812.1A高效率升压/降压式DC-DC电源转换器L597013.1.5A降压式DC-DC电源转换器LM157214.高效率1A降压单片开关稳压器LM1575/LM2575/LM2575HV15.3A降压单片开关稳压器LM2576/LM2576HV16.可调升压开关稳压器LM257717.3A降压开关稳压器LM259618.高效率5A开关稳压器LM267819.升压式DC-DC电源转换器LM2703/LM270420.电流模式升压式电源转换器LM273321.低噪声升压式电源转换器LM275022.小型75V降压式稳压器LM500723.低功耗升/降压式DC-DC电源转换器LT107324.升压式DC-DC电源转换器LT161525.隔离式开关稳压器LT172526.低功耗升压电荷泵LT175127.大电流高频降压式DC-DC电源转换器LT176528.大电流升压转换器LT193529.高效升压式电荷泵LT193730.高压输入降压式电源转换器LT195631.1.5A升压式电源转换器LT196132.高压升/降压式电源转换器LT343333.单片3A升压式DC-DC电源转换器LT343634.通用升压式DC-DC电源转换器LT346035.高效率低功耗升压式电源转换器LT346436.1.1A升压式DC-DC电源转换器LT346737.大电流高效率升压式DC-DC电源转换器LT378238.微型低功耗电源转换器LTC175439.1.5A单片同步降压式稳压器LTC187540.低噪声高效率降压式电荷泵LTC191141.低噪声电荷泵LTC3200/LTC3200-542.无电感的降压式DC-DC电源转换器LTC325143.双输出/低噪声/降压式电荷泵LTC325244.同步整流/升压式DC-DC电源转换器LTC340145.低功耗同步整流升压式DC-DC电源转换器LTC340246.同步整流降压式DC-DC电源转换器LTC340547.双路同步降压式DC-DC电源转换器LTC340748.高效率同步降压式DC-DC电源转换器LTC341649.微型2A升压式DC-DC电源转换器LTC342650.2A两相电流升压式DC-DC电源转换器LTC342851.单电感升/降压式DC-DC电源转换器LTC344052.大电流升/降压式DC-DC电源转换器LTC344253.1.4A同步升压式DC-DC电源转换器LTC345854.直流同步降压式DC-DC电源转换器LTC370355.双输出降压式同步DC-DC电源转换控制器LTC373656.降压式同步DC-DC电源转换控制器LTC377057.双2相DC-DC电源同步控制器LTC380258.高性能升压式DC-DC电源转换器MAX1513/MAX151459.精简型升压式DC-DC电源转换器MAX1522/MAX1523/MAX152460.高效率40V升压式DC-DC电源转换器MAX1553/MAX155461.高效率升压式LED电压调节器MAX1561/MAX159962.高效率5路输出DC-DC电源转换器MAX156563.双输出升压式DC-DC电源转换器MAX1582/MAX1582Y64.驱动白光LED的升压式DC-DC电源转换器MAX158365.高效率升压式DC-DC电源转换器MAX1642/MAX164366.2A降压式开关稳压器MAX164467.高效率升压式DC-DC电源转换器MAX1674/MAX1675/MAX167668.高效率双输出DC-DC电源转换器MAX167769.低噪声1A降压式DC-DC电源转换器MAX1684/MAX168570.高效率升压式DC-DC电源转换器MAX169871.高效率双输出降压式DC-DC电源转换器MAX171572.小体积升压式DC-DC电源转换器MAX1722/MAX1723/MAX172473.输出电流为50mA的降压式电荷泵MAX173074.升/降压式电荷泵MAX175975.高效率多路输出DC-DC电源转换器MAX180076.3A同步整流降压式稳压型MAX1830/MAX183177.双输出开关式LCD电源控制器MAX187878.电流模式升压式DC-DC电源转换器MAX189679.具有复位功能的升压式DC-DC电源转换器MAX194780.高效率PWM降压式稳压器MAX1992/MAX199381.大电流输出升压式DC-DC电源转换器MAX61882.低功耗升压或降压式DC-DC电源转换器MAX62983.PWM升压式DC-DC电源转换器MAX668/MAX66984.大电流PWM降压式开关稳压器MAX724/MAX72685.高效率升压式DC-DC电源转换器MAX756/MAX75786.高效率大电流DC-DC电源转换器MAX761/MAX76287.隔离式DC-DC电源转换器MAX8515/MAX8515A88.高性能24V升压式DC-DC电源转换器MAX872789.升/降压式DC-DC电源转换器MC33063A/MC34063A90.5A升压/降压/反向DC-DC电源转换器MC33167/MC3416791.低噪声无电感电荷泵MCP1252/MCP125392.高频脉宽调制降压稳压器MIC220393.大功率DC-DC升压电源转换器MIC229594.单片微型高压开关稳压器NCP1030/NCP103195.低功耗升压式DC-DC电源转换器NCP1400A96.高压DC-DC电源转换器NCP140397.单片微功率高频升压式DC-DC电源转换器NCP141098.同步整流PFM步进式DC-DC电源转换器NCP142199.高效率大电流开关电压调整器NCP1442/NCP1443/NCP1444/NCP1445 100.新型双模式开关稳压器NCP1501101.高效率大电流输出DC-DC电源转换器NCP1550102.同步降压式DC-DC电源转换器NCP1570103.高效率升压式DC-DC电源转换器NCP5008/NCP5009104.大电流高速稳压器RT9173/RT9173A105.高效率升压式DC-DC电源转换器RT9262/RT9262A106.升压式DC-DC电源转换器SP6644/SP6645107.低功耗升压式DC-DC电源转换器SP6691108.新型高效率DC-DC电源转换器TPS54350109.无电感降压式电荷泵TPS6050x110.高效率升压式电源转换器TPS6101x111.28V恒流白色LED驱动器TPS61042112.具有LDO输出的升压式DC-DC电源转换器TPS6112x113.低噪声同步降压式DC-DC电源转换器TPS6200x114.三路高效率大功率DC-DC电源转换器TPS75003115.高效率DC-DC电源转换器UCC39421/UCC39422116.PWM控制升压式DC-DC电源转换器XC6371117.白光LED驱动专用DC-DC电源转换器XC9116118.500mA同步整流降压式DC-DC电源转换器XC9215/XC9216/XC9217 119.稳压输出电荷泵XC9801/XC9802120.高效率升压式电源转换器ZXLB16001.2 线性/低压差稳压器121.具有可关断功能的多端稳压器BAXXX122.高压线性稳压器HIP5600123.多路输出稳压器KA7630/KA7631124.三端低压差稳压器LM2937125.可调输出低压差稳压器LM2991126.三端可调稳压器LM117/LM317127.低压降CMOS500mA线性稳压器LP38691/LP38693128.输入电压从12V到450V的可调线性稳压器LR8129.300mA非常低压降稳压器（VLDO）LTC3025130.大电流低压差线性稳压器LX8610131.200mA负输出低压差线性稳压器MAX1735132.150mA低压差线性稳压器MAX8875133.带开关控制的低压差稳压器MC33375134.带有线性调节器的稳压器MC33998135.1.0A低压差固定及可调正稳压器NCP1117136.低静态电流低压差稳压器NCP562/NCP563137.具有使能控制功能的多端稳压器PQxx138.五端可调稳压器SI-3025B/SI-3157B139.400mA低压差线性稳压器SPX2975140.五端线性稳压器STR20xx141.五端线性稳压器STR90xx142.具有复位信号输出的双路输出稳压器TDA8133143.具有复位信号输出的双路输出稳压器TDA8138/TDA8138A144.带线性稳压器的升压式电源转换器TPS6110x145.低功耗50mA低压降线性稳压器TPS760xx146.高输入电压低压差线性稳压器XC6202147.高速低压差线性稳压器XC6204148.高速低压差线性稳压器XC6209F149.双路高速低压差线性稳压器XC64011.3 基准电压源150.新型XFET基准电压源ADR290/ADR291/ADR292/ADR293151.低功耗低压差大输出电流基准电压源MAX610x152.低功耗1.2V基准电压源MAX6120153.2.5V精密基准电压源MC1403154.2.5V/4.096V基准电压源MCP1525/MCP1541155.低功耗精密低压降基准电压源REF30xx/REF31xx156.精密基准电压源TL431/KA431/TLV431A第2章AC-DC转换器及控制器1.厚膜开关电源控制器DP104C2.厚膜开关电源控制器DP308P3.DPA-Switch系列高电压功率转换控制器DPA423/DPA424/DPA425/DPA4264.电流型开关电源控制器FA13842/FA13843/FA13844/FA138455.开关电源控制器FA5310/FA53116.PWM开关电源控制器FAN75567.绿色环保的PWM开关电源控制器FAN76018.FPS型开关电源控制器FS6M07652R9.开关电源功率转换器FS6Sxx10.降压型单片AC-DC转换器HV-2405E11.新型反激准谐振变换控制器ICE1QS0112.PWM电源功率转换器KA1M088013.开关电源功率转换器KA2S0680/KA2S088014.电流型开关电源控制器KA38xx15.FPS型开关电源功率转换器KA5H0165R16.FPS型开关电源功率转换器KA5Qxx17.FPS型开关电源功率转换器KA5Sxx18.电流型高速PWM控制器L499019.具有待机功能的PWM初级控制器L599120.低功耗离线式开关电源控制器L659021.LINK SWITCH TN系列电源功率转换器LNK304/LNK305/LNK30622.LINK SWITCH系列电源功率转换器LNK500/LNK501/LNK52023.离线式开关电源控制器M51995A24.PWM电源控制器M62281P/M62281FP25.高频率电流模式PWM控制器MAX5021/MAX502226.新型PWM开关电源控制器MC4460427.电流模式开关电源控制器MC4460528.低功耗开关电源控制器MC4460829.具有PFC功能的PWM电源控制器ML482430.液晶显示器背光灯电源控制器ML487631.离线式电流模式控制器NCP120032.电流模式脉宽调制控制器NCP120533.准谐振式PWM控制器NCP120734.低成本离线式开关电源控制电路NCP121535.低待机能耗开关电源PWM控制器NCP123036.STR系列自动电压切换控制开关STR8xxxx37.大功率厚膜开关电源功率转换器STR-F665438.大功率厚膜开关电源功率转换器STR-G865639.开关电源功率转换器STR-M6511/STR-M652940.离线式开关电源功率转换器STR-S5703/STR-S5707/STR-S570841.离线式开关电源功率转换器STR-S6401/STR-S6401F/STR-S6411/STR-S6411F 442.开关电源功率转换器STR-S651343.离线式开关电源功率转换器TC33369～TC3337444.高性能PFC与PWM组合控制集成电路TDA16846/TDA1684745.新型开关电源控制器TDA1685046.“绿色”电源控制器TEA150447.第二代“绿色”电源控制器TEA150748.新型低功耗“绿色”电源控制器TEA153349.开关电源控制器TL494/KA7500/MB375950.Tiny SwitchⅠ系列功率转换器TNY253、TNY254、TNY25551.Tiny SwitchⅡ系列功率转换器TNY264P～TNY268G52.TOP Switch（Ⅱ）系列离线式功率转换器TOP209～TOP22753.TOP Switch-FX系列功率转换器TOP232/TOP233/TOP23454.TOP Switch-GX系列功率转换器TOP242～TOP25055.开关电源控制器UCX84X56.离线式开关电源功率转换器VIPer12AS/VIPer12ADIP57.新一代高度集成离线式开关电源功率转换器VIPer53第3章功率因数校正控制/节能灯电源控制器1.电子镇流器专用驱动电路BL83012.零电压开关功率因数控制器FAN48223.功率因数校正控制器FAN75274.高电压型EL背光驱动器HV8265.EL场致发光背光驱动器IMP525/IMP5606.高电压型EL背光驱动器/反相器IMP8037.电子镇流器自振荡半桥驱动器IR21568.单片荧光灯镇流器IR21579.调光电子镇流器自振荡半桥驱动器IR215910.卤素灯电子变压器智能控制电路IR216111.具有功率因数校正电路的镇流器电路IR216612.单片荧光灯镇流器IR216713.自适应电子镇流器控制器IR252014.电子镇流器专用控制器KA754115.功率因数校正控制器L656116.过渡模式功率因数校正控制器L656217.集成背景光控制器MAX8709/MAX8709A18.功率因数校正控制器MC33262/MC3426219.固定频率电流模式功率因数校正控制器NCP165320.EL场致发光灯高压驱动器SP440321.功率因数校正控制器TDA4862/TDA486322.有源功率因数校正控制器UC385423.高频自振荡节能灯驱动器电路VK05CFL24.大功率高频自振荡节能灯驱动器电路VK06TL第4章充电控制器1.多功能锂电池线性充电控制器AAT36802.可编程快速电池充电控制器BQ20003.可进行充电速率补偿的锂电池充电管理器BQ20574.锂电池充电管理电路BQ2400x5.单片锂电池线性充电控制器BQ2401xB接口单节锂电池充电控制器BQ2402x7.2A同步开关模式锂电池充电控制器BQ241008.集成PWM开关控制器的快速充电管理器BQ29549.具有电池电量计量功能的充电控制器DS277010.锂电池充电控制器FAN7563/FAN756411.2A线性锂/锂聚合物电池充电控制器ISL629212.锂电池充电控制器LA5621M/LA5621V13.1.5A通用充电控制器LT157114.2A恒流/恒压电池充电控制器LT176915.线性锂电池充电控制器LTC173216.带热调节功能的1A线性锂电池充电控制器LTC173317.线性锂电池充电控制器LTC173418.新型开关电源充电控制器LTC198019.开关模式锂电池充电控制器LTC400220.4A锂电池充电器LTC400621.多用途恒压/恒流充电控制器LTC400822.4.2V锂离子/锂聚合物电池充电控制器LTC405223.可由USB端口供电的锂电池充电控制器LTC405324.小型150mA锂电池充电控制器LTC405425.线性锂电池充电控制器LTC405826.单节锂电池线性充电控制器LTC405927.独立线性锂电池充电控制器LTC406128.镍镉/镍氢电池充电控制器M62256FP29.大电流锂/镍镉/镍氢电池充电控制器MAX150130.锂电池线性充电控制器MAX150731.双输入单节锂电池充电控制器MAX1551/MAX155532.单节锂电池充电控制器MAX167933.小体积锂电池充电控制器MAX1736B接口单节锂电池充电控制器MAX181135.多节锂电池充电控制器MAX187336.双路输入锂电池充电控制器MAX187437.单节锂电池线性充电控制器MAX189838.低成本/多种电池充电控制器MAX190839.开关模式单节锂电池充电控制器MAX1925/MAX192640.快速镍镉/镍氢充电控制器MAX2003A/MAX200341.可编程快速充电控制器MAX712/MAX71342.开关式锂电池充电控制器MAX74543.多功能低成本充电控制器MAX846A44.具有温度调节功能的单节锂电池充电控制器MAX8600/MAX860145.锂电池充电控制器MCP73826/MCP73827/MCP7382846.高精度恒压/恒流充电器控制器MCP73841/MCP73842/MCP73843/MCP73844 647.锂电池充电控制器MCP73861/MCP7386248.单节锂电池充电控制器MIC7905049.单节锂电池充电控制器NCP180050.高精度线性锂电池充电控制器VM7205。
作为一名电源研发工程师，自然经常与各种芯片打交道，可能有的工程师对芯片的内部并不是很了解，不少同学在应用新的芯片时直接翻到Datasheet 的应用页面，按照推荐设计搭建外围完事。
如此一来即使应用没有问题，却也忽略了更多的技术细节，对于自身的技术成长并没有积累到更好的经验。
今天以一颗DC/DC 降压电源芯片LM2675 为例，尽量详细讲解下一颗芯片的内部设计原理和结构，IC 行业的同学随便看看就好，欢迎指教！LM2675-5.0 的典型应用电路打开LM2675 的DataSheet，首先看看框图这个图包含了电源芯片的内部全部单元模块，BUCK 结构我们已经很理解了，这个芯片的主要功能是实现对MOS 管的驱动，并通过FB 脚检测输出状态来形成环路控制PWM 驱动功率MOS 管，实现稳压或者恒流输出。
这是一个非同步模式电源，即续流器件为外部二极管，而不是内部MOS 管。
下面咱们一起来分析各个功能是怎么实现的一、基准电压类似于板级电路设计的基准电源，芯片内部基准电压为芯片其他电路提供稳定的参考电压。
这个基准电压要求高精度、稳定性好、温漂小。
芯片内部的参考电压又被称为带隙基准电压，因为这个电压值和硅的带隙电压相近，因此被称为带隙基准。
这个值为1.2V 左右，如下图的一种结构：这里要回到课本讲公式，PN 结的电流和电压公式：可以看出是指数关系，Is 是反向饱和漏电流（即PN 结因为少子漂移造成的漏电流）。
这个电流和PN 结的面积成正比！即Is-》S。
如此就可以推导出Vbe=VT*ln（Ic/Is）！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！回到上图，由运放分析VX=VY，那么就是I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，而且因为M3 和M4 的栅极电压相同，因此电流I1=I2，所以推导出公式：I1=I2=VT*ln（N/R1）N 是Q1 Q2 的PN 结面积之比！这样我们最后得到基准Vref=I2*R2+Vbe2，关键点：I1 是正温度系数的，而Vbe 是负温度系数的，再通过N 值调节一下，可是实现很好的温度补偿！得到稳定的基准电压。
