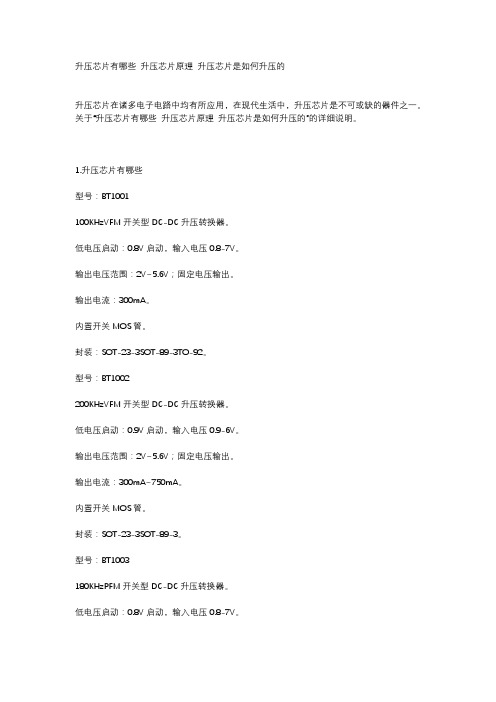

升压芯片有哪些升压芯片原理升压芯片是如何升压的升压芯片在诸多电子电路中均有所应用，在现代生活中，升压芯片是不可或缺的器件之一。
关于“升压芯片有哪些升压芯片原理升压芯片是如何升压的”的详细说明。
1.升压芯片有哪些型号：BT1001100KHzVFM开关型DC-DC升压转换器。
低电压启动：0.8V启动，输入电压0.8-7V。
输出电压范围：2V~5.6V；固定电压输出。
输出电流：300mA。
内置开关MOS管。
封装：SOT-23-3SOT-89-3TO-92。
型号：BT1002200KHzVFM开关型DC-DC升压转换器。
低电压启动：0.9V启动，输入电压0.9-6V。
输出电压范围：2V~5.6V；固定电压输出。
输出电流：300mA~750mA。
内置开关MOS管。
封装：SOT-23-3SOT-89-3。
型号：BT1003180KHzPFM开关型DC-DC升压转换器。
低电压启动：0.8V启动，输入电压0.8-7V。
输出电压范围：2V~7V；固定电压输出或可调输出。
输出电流：300mA~1000mA。
有内置或者外置开关MOS管。
封装：SOT-23-3SOT-89-3SOT-23-5SOT-89-5。
型号：BT1004300KHzPFM开关型DC-DC升压转换器。
低电压启动：0.8V启动，输入电压0.8-5V。
输出电压范围：2V~5V；固定电压输出。
输出电流：300mA~1200mA。
有内置或者外置开关MOS管。
封装：SOT-23-3SOT-89-3SOT-23-5。
2.升压芯片原理当整个电路只使用单个电源（比如3.7V锂电池）供电时，可以通过降压输出3.3V、1.6V等较低电压给IC供电，有时候电路中需要更高的电压，比如一些移动设备的屏幕就需要较高电压驱动，比如12V，在移动设备中再增加一个12的独立电源不太现实，而且锂电池一般都是3.7V（充满电为4.2V），这个时候就需要使用到升压电路了，这个也有对应的IC，一般要配合电感、电容实现升压和降压模式中DC-DC的连接方式不一样。

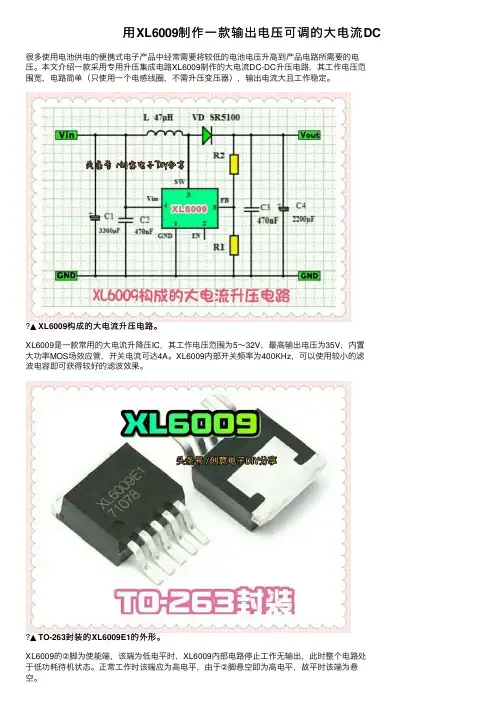

⽤XL6009制作⼀款输出电压可调的⼤电流DC很多使⽤电池供电的便携式电⼦产品中经常需要将较低的电池电压升⾼到产品电路所需要的电压。
本⽂介绍⼀款采⽤专⽤升压集成电路XL6009制作的⼤电流DC-DC升压电路，其⼯作电压范围宽，电路简单（只使⽤⼀个电感线圈，不需升压变压器），输出电流⼤且⼯作稳定。
?▲XL6009构成的⼤电流升压电路。
XL6009是⼀款常⽤的⼤电流升降压IC，其⼯作电压范围为5～32V，最⾼输出电压为35V，内置⼤功率MOS场效应管，开关电流可达4A。
XL6009内部开关频率为400KHz，可以使⽤较⼩的滤波电容即可获得较好的滤波效果。
?▲ TO-263封装的XL6009E1的外形。
XL6009的②脚为使能端，该端为低电平时，XL6009内部电路停⽌⼯作⽆输出，此时整个电路处于低功耗待机状态。
正常⼯作时该端应为⾼电平，由于②脚悬空即为⾼电平，故平时该端为悬空。
XL6009的⑤脚为输出电压采样端，该端外接的电阻R1、R2决定着升压电路的输出电压。
其输出电压Vout＝1.25x（1＋R2/R1），⼀般R1可以选⽤数百Ω⾄1KΩ的⾦属膜电阻，R2选⽤线性电位器来调整输出电压。
上图中的C1～C4为电源滤波电容，其中C1、C4选⽤普通选⽤线性电位器来调整输出电压。
的铝电解电容，其具体容量可以根据负载电流来选取，C2、C3可以选⽤⾼频性能好的独⽯电容。
?▲直插的SR5100肖特基⼆极管。
上图电路中的⼆极管VD应选⽤正向压降⼩、⾼频性能好的肖特基⼆极管，图中⽤的SR5100肖特基⼆极管的整流电流为5A，耐压值为100V。
若输出电流不⼤，亦可以使⽤3A的SR360肖特基⼆极管。
?▲功率电感的外形。
制作时，升压电感L选⽤47µH，⼯作电流≥5A的功率电感。
?▲铜散热⽚。
整个升压电路很简单，制作时全部元件可以焊接在万能板上。
若输出电流较⼩（数百mA）时，利⽤XL6009⾃⾝散热⽚散热即可（此时可以在XL6009⾃⾝散热⽚上多焊⼀些锡）。

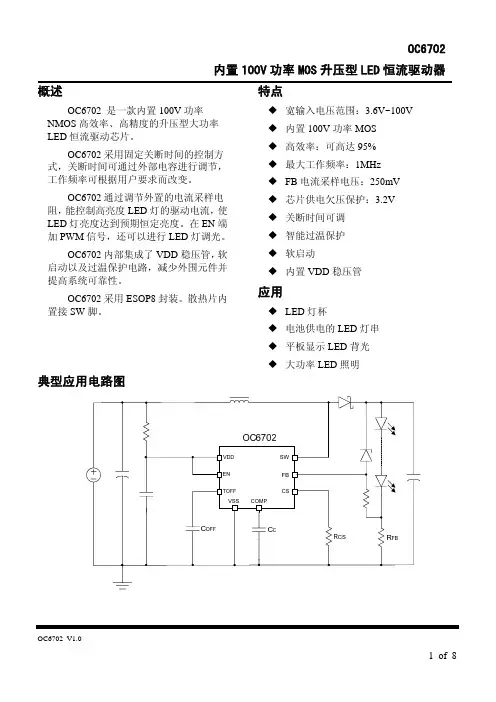

典型应用电路图概述 OC6702 是一款内置100V 功率NMOS 高效率、高精度的升压型大功率LED 恒流驱动芯片。
OC6702采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
OC6702通过调节外置的电流采样电阻，能控制高亮度LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。
在EN 端加PWM 信号，还可以进行LED 灯调光。
OC6702内部集成了VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。
OC6702采用ESOP8封装。
散热片内置接SW 脚。
特点 宽输入电压范围：3.6V~100V 内置100V 功率MOS 高效率：可高达95% 最大工作频率：1MHz FB 电流采样电压：250mV芯片供电欠压保护：3.2V关断时间可调 智能过温保护 软启动内置VDD 稳压管 应用LED 灯杯电池供电的LED 灯串 平板显示LED 背光 大功率LED 照明封装及管脚分配管脚定义管脚号管脚名描述1 GND 接地2 EN芯片使能，高电平有效；可做PWM调光脚。
3 COMP 频率补偿脚4 FB 输出电流检测反馈脚5 SW 功率MOS管漏极6 CS 输入限流检测脚7 TOFF 关断时间设置8 VDD 芯片电源极限参数（注1）符号描述参数范围单位VSW VSW端最大电压100 VVDD VDD端最大电压 5.5 V-0.3~VDD+0.3 VV MAX EN、COMP、FB、TOFF和CS脚的电压P ESOP8ESOP8封装最大功耗0.8 WT A工作温度范围-20~85 o CT STG存储温度范围-40~120 o CT SD焊接温度范围（时间小于30秒）240 o CV ESD静电耐压值（人体模型）2000 V注1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。
而工作在以上极限条件下可能会影响器件的可靠性。
内部电路方框图电特性(除非特别说明，V DD =5.5V ，T A =25o C)参数 符号 测试条件 最小值 典型值 最大值 单位电源电压 VDD 钳位电压 V DD IVDD<10mA 5.5 V 欠压保护电压 V DD_UVLOV DD 上升3.2 V 欠压保护迟滞 VDD_HYS0.5 V电源电流 工作电流 I OP F OP =200KHz 1.3 mA 待机输入电流 I INQ无负载，EN 为低电平200 uA输入峰值电流采样 过流保护阈值 V CS_TH240 250 260 mV输出电流采样 FB 脚电压 V FB240 250 260 mV关断时间 最小关断时间 T OFF_MINTOFF 脚无外接电容 620 nsEN 使能端输入 EN 端输入高电平0.4*V DDVEN 端输入低电平 0.8 V内置MOS 管 MOS 管耐压 VDS 100 V MOS 管导通内阻 RDSON VGS=5V120 m Ω过温保护过温调节OTP_TH135 oC应用指南 概述OC6702是一款内置100V 功率NMOS 升压型大功率LED 恒流驱动IC ，采用固定关断时间的峰值电流模式控制方式。
mos管升压典型电路Mos管升压典型电路引言Mos管升压典型电路是一种常见的电路设计，用于将输入电压提升到较高的电压。
本文将介绍Mos管升压电路的原理、特点以及应用。
一、Mos管升压电路的原理Mos管升压电路的原理基于Mos场效应管的特性。
Mos管是一种具有高电压和低电流的特点的半导体器件。
通过调整Mos管的工作状态，可以实现输入电压的升压。
Mos管升压电路一般由三个部分组成：输入电路、驱动电路和输出电路。
输入电路用于提供输入电压，驱动电路用于控制Mos管的工作状态，输出电路用于输出升压后的电压。
二、Mos管升压电路的特点1. 高效率：Mos管升压电路的转换效率较高，能够提供稳定的升压输出。
2. 快速响应：Mos管具有快速开关速度，能够实现快速响应的升压过程。
3. 可调性强：通过调整驱动电路中的控制信号，可以实现不同的升压倍数和电压范围。
4. 体积小：Mos管升压电路相对于其他升压电路来说，体积较小，适用于空间有限的应用场景。
三、Mos管升压电路的应用1. 电源升压：Mos管升压电路在电源设计中广泛应用，可以将低电压电源升压到需要的高电压，满足不同电器设备的供电需求。
2. LED驱动：Mos管升压电路可以用于LED驱动电路，将低电压的直流电源升压到适合LED工作的电压范围，保证LED正常工作。
3. 电力传输：Mos管升压电路在电力传输中也有一定的应用，可以将输电线路中的电压提升到更高的电压，减少输电线路的损耗。
结论Mos管升压电路是一种常见的电路设计，通过调整Mos管的工作状态，可以将输入电压提升到较高的电压。
它具有高效率、快速响应、可调性强和体积小的特点，广泛应用于电源升压、LED驱动和电力传输等领域。
随着科技的不断进步，Mos管升压电路的设计和应用将会越来越广泛。
FP5139O Overview产品概述FP5139是一种升压拓扑开关调节器控制IC。
FP5139包括用于驱动NPN 晶体管或N-MOS的图腾柱单输出级、用于将输出电压与反馈放大器进行比较的高精度参考电压（0.5V）、用于控制最小占空比的内部占空比时间控制、具有短路保护功能的可编程软启动和用于操作模式或待机模式的逻辑电平控制。
技术支持芯片咨询v ：ic_xiaomoP parameter技术参数➢输入工作电压范围：1.8-12V➢反馈参考电压：0.5V(±2%)➢低电流消耗：工作模式下的5.5 mA➢低电流消耗：1μA处于待机模式➢工作频率：最大1MHz➢具有可调开关电流的图腾极输出（用于NPN晶体管或N通道MOSFET) ➢逻辑电平控制的备用模式功能➢输入低压欠压保护➢可编程软启动功能➢具有输出短路保护➢封装：TSSOP-8LA applications应用：数码相机、PDA、便携式设备等。
升压芯片：FP5207，FP5217，FP6291，FP6293，FP6296，FP6298，FP6276B，FP6277。
降压芯片：FP6195、FP6161，FP6168，FP6188，FP6150B，FP6151。
移动电源应用：FP6291，FP6296，FP5139，FP6276B，FP6277。
DC直流风扇应用：FP6291，FP6293。
蓝牙音响应用：FP6291，FP6298，FP6296。
高功率拉杆音响应用：FP5207，FP5217。
锂电源线性充电芯片：FP8102同步PWM充电芯片：FP8207，FP8208ALED驱动：FP7208，FP7209，FP7122，FP7123，FP7125，FP7195，FP7102，FP7103，FP8103。
电流检测与运放：FP130，FP135，FP136，FP355。
等等....深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。
是Feeling和MST在深圳的一级代理商。
n 5V 到40V 宽输入电压范围 n 0.22V 输出电流采样电压 n 输出可驱动2~10串1W LED n 固定400KHz 开关频率 n 最大2A 开关电流 n SW 内置过压保护功能 n 93%以上转换效率 n EN 脚TTL 关断功能 n 出色的线性与负载调整率 n 内置功率MOS n 内置频率补偿功能
n 内置软启动功能 n 内置热关断功能 n 内置电流限制功能 n SOP-8L 封装
应用
n 升压恒流驱动 n 显示器LED 背光 n 通用LED 照明
图1. XL6013封装
器，可工作在DC5V 到40V 输入电压范围，低纹波，内置功率MOS 。
XL6013内置固定频率振荡器与频率补偿电路，简化了电路设计。
当输入电压大于或等于12V 时，XL6013可驱动5至10串1W LED 。
PWM 控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN 脚逻辑电平关断功能。
内部补偿模块可以减少外围元器件数量。
400KHz 60V 2A 开关电流升压型LED 恒流驱动器
XL6013
引脚配置
SW
EN FB VIN NC
SW GND
GND
图2. XL6013引脚配置
表1.引脚说明
引脚号 引脚名 描述
1 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。
2 VIN 电源输入引脚，支持5V 到40V DC 范围电压输入，需要在VIN 与GND 之间并联电解电容以消除噪声。
3 FB 输出电流采样引脚，FB 参考电压为0.22V 。
4 NC 无连接。
5,6 SW 功率开关输出引脚，SW 是输出功率的开关节点。
7,8 GND
接地引脚。
400KHz 60V 2A开关电流升压型LED 恒流驱动器XL6013 方框图
图3. XL6013方框图
典型应用
L1 47uH/2A
图4. XL6013系统参数测量电路
400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013
订购信息
产品型号打印名称封装方式包装类型
XL6013E1 XL6013E1 SOP-8L 2500只每卷
XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
绝对最大额定值（注1）
参数符号值单位
输入电压Vin -0.3到45 V
输出开关引脚电压V SW-0.3到60 V
电流采样引脚电压V FB-0.3到VIN V
功耗P D内部限制mW
热阻(SOP-8L)
R JA100 ºC/W (结到环境，无外部散热片)
最大结温T J-40到150 ºC
操作结温T J-40到125 ºC
贮存温度范围T STG-65到150 ºC
引脚温度(焊接10秒) T LEAD260 ºC ESD (人体模型) >2000 V
注1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。
400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013
XL6013电气特性
T a = 25℃；除非特别说明。
符号参数条件最小值典型值最大值单位图4的系统参数测量电路
VFB CS电压Vin =5V到12V,V out=24V
Iload=0.1A
213.4 220 226.6 mV
ŋ效率Vin=12V ,V out=24V
Iout=0.3A
- 93 - %
电气特性(直流参数)
Vin = 12V, GND=0V, Iout=0.1A;T a = 25℃；其他任意，除非特别说明。
参数符号条件最小值典型值最大值单位输入电压Vin 5 40 V 关机电流I STBY VEN=0V 70 100 uA
静态电源电流I q
V EN=2V
VFB=VIN
2.5 5 mA
SW过压保护V SW VFB=0V 60 V 振荡频率Fosc 320 400 480 KHz 开关电流限值I L V FB=0 2 A
输出功率MOS Rdson Vin=12V,
I SW=2A
110 120 mohm 高 1.4 V
EN脚阀值电压VEN
低0.8 V
IH 3 10 uA EN脚漏电流
IL 3 10 uA 最大占空比D MAX V FB=0V 90 %
400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013 系统典型应用(推荐输出电压安全工作范围)
图5.最大输出电压(IOUT=100mA) 图6.最大输出电压(IOUT=200mA)
图7.最大输出电压(IOUT=300mA) 图8.最大输出电压(IOUT=400mA)
400KHz 60V 2A 开关电流升压型LED 恒流驱动器 XL6013
系统典型应用(VIN=5V~40V, IOUT=150mA)
L1 47uH/2A
图9.XL6013系统参数测量电路（VIN=5V~40V,IOUT=150mA ）
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
50
55606570758085
9095
100
Efficiency VS LED String
E f f i c i e n c y (%)
LED String(N*1W)
图10. XL6013系统效率曲线
400KHz 60V 2A 开关电流升压型LED 恒流驱动器 XL6013
典型系统应用(VIN=5V~30V, IOUT=320mA)
L1 47uH/2A
图11. XL6013系统参数测量电路（VIN=5V~30V ,IOUT=320mA ）
40
4550556065707580
859095100
Efficiency VS LED String
E f f i c i e n c y (%)
LED String(N*1W)
图12. XL6013系统效率曲线
400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013 典型系统应用(SEPIC LED驱动器)
图13. XL6013系统参数测量电路（升降压LED驱动）
400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013
典型系统应用(PWM DIMMING)
典型应用中添加合适的外围元器件可实现PWM调光功能，改变PWM信号的占空比可得到不同的LED电流。
PWM信号高电平大于3.3V（参考地，小于VIN），低电平小于0.2V （参考地）。
图14. XL6013系统参数测量电路（PWM DIMMING）
典型系统应用(LED OVP)
典型应用中添加合适的外围元器件可实现LED开路保护功能，选择不同的稳压二极管可将LED开路后的输出电压限制在合适范围，稳压二极管电压按照输出LED灯两端电压的1.3倍进行选取。
Datasheet 400KHz 60V 2A 开关电流升压型LED 恒流驱动器
XL6013
Rev 1.0
11
物理尺寸
SOP-8L
Datasheet 400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013
特点
n5V到40V宽输入电压范围n0.22V输出电流采样电压n输出可驱动2~10串1W LED n固定400KHz开关频率
n最大2A开关电流
n SW内置过压保护功能
n93%以上转换效率
n EN脚TTL关断功能
n出色的线性与负载调整率n内置功率MOS
n内置频率补偿功能
n内置软启动功能
n内置热关断功能
n内置电流限制功能
n SOP-8L封装描述
XL6013是一款升压恒流型LED驱动器，可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS。
XL6013内置固定频率振荡器与频率补偿电路，简化了电路设计。
当输入电压大于或等于12V时，XL6013可驱动5至10串1W LED。
PWM控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN脚逻辑电平关断功能。
内部补偿模块可以减少外围元器件数量。
