升压恒压IC驱动IC方案

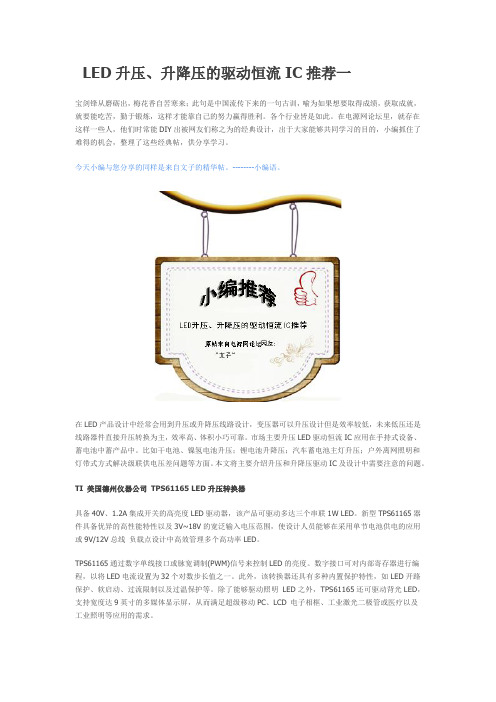

LED升压、升降压的驱动恒流IC推荐一宝剑锋从磨砺出，梅花香自苦寒来；此句是中国流传下来的一句古训，喻为如果想要取得成绩，获取成就，就要能吃苦，勤于锻炼，这样才能靠自己的努力赢得胜利。

各个行业皆是如此。

在电源网论坛里，就存在这样一些人，他们时常能DIY出被网友们称之为的经典设计，出于大家能够共同学习的目的，小编抓住了难得的机会，整理了这些经典帖，供分享学习。

今天小编与您分享的同样是来自文子的精华帖。

--------小编语。

在LED产品设计中经常会用到升压或升降压线路设计，变压器可以升压设计但是效率较低，未来低压还是线路器件直接升压转换为主，效率高、体积小巧可靠。

市场主要升压LED驱动恒流IC应用在手持式设备、蓄电池中蓄产品中。

比如干电池、镍氢电池升压；锂电池升降压；汽车蓄电池主灯升压；户外离网照明和灯带式方式解决级联供电压差问题等方面。

本文将主要介绍升压和升降压驱动IC及设计中需要注意的问题。

TI 美国德州仪器公司TPS61165 LED升压转换器具备40V、1.2A集成开关的高亮度LED驱动器，该产品可驱动多达三个串联1W LED。

新型TPS61165器件具备优异的高性能特性以及3V~18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。

TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。

数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。

此外，该转换器还具有多种内置保护特性，如LED开路保护、软启动、过流限制以及过温保护等。

除了能够驱动照明LED之外，TPS61165还可驱动背光LED，支持宽度达9英寸的多媒体显示屏，从而满足超级移动PC、LCD 电子相框、工业激光二极管或医疗以及工业照明等应用的需求。

基本参数:接受3-18V输入电压，最高升压38V电压值，输出最多可以10 LEDs，低的200mV反馈参考电压值，精准2%电流驱动误差，内置1.2A MOSFET ，工作在1.2MHz 开关频率转换点，高达90%转换效率，封装2mm*2mm*0。

锂电池常规的供电电压范围是3V-4.2V之间，标称电压是3.7V。

锂电池具有宽供电电压范围，需要进行降压或者升压到固定电压值，进行恒压输出，同时根据输出功率的不同，（输出功率=输出电压乘以输出电流）。

不同的输出电流大小，合适很佳的芯片电路也是不同。

1，锂电池升降压固定3.3V输出，电流150MA，外围仅3个电容2，锂电池升压固定5V输出，外围仅3个电容3，锂电池DC-DC升降压芯片，输出1-2A4，锂电池升压5V 600MA，8uA低功耗5，锂电池升压到5V,8.4V,9V6，锂电池升压到5V,8.4V,9V,12V7，锂电池升压5V2A8，锂电池升压5V3A9，锂电池充电管理IC，可实现边充边放电10，锂电池稳压LDO，和锂电池DC-DC降压大电流芯片1,PW5410B是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。

PW5410B的输入电压范围1.8V-5V，输出电压3.3V固定电压，输出电流高达100MA。

外围元件仅需要三个贴片电容即可组成一个升压电路系统。

2, PW5410A是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。

PW5410A的输入电压范围2.7V-5V，输出电压5V固定电压，输出电流高达250MA。

外围元件仅需要三个贴片电容即可组成一个升压电路系统。

3, PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。

它提供降压和升压模式之间的自动转换。

PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。

直流/直流变频器在轻负载下以脉冲跳频方式工作。

可以禁用省电模式，强制PW2224在FPWM模式下运行。

在关机。

PW2224采用TDFN3X4-14包装。

特征⚫ 2.8V~5.5V输入电压运行⚫可调输出电压从2.8V到5.5V⚫96%效率DC/DC变换器⚫VIN>3.6V时3.3V时的3A输出电流⚫Buck和Boost之间的自动转换模式⚫轻载时的脉冲跳跃模式效率⚫内部软启动⚫DC/DC转换器可设置为较低轻载静态电流⚫固定2.4MHz频率和可能同步⚫内置循环电流限制和过电压保护⚫内置热关机功能⚫电源良好功能⚫TDFN3X4-14包装（3mmx4mm）4, PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM 同步升压DC/DC 变换器。

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。

它在LED 照明应用中起着至关重要的作用。

通过合理选择和应用LED驱动IC方案，可以实现高效的LED照明系统，提高能源利用率和照明质量。

本文将介绍几种常见的LED驱动IC方案。

一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。

它通过控制电流来驱动LED灯，使LED工作在恒定的电流下，从而提供稳定亮度的照明效果。

这种方案的优点是电流稳定，可以确保LED的亮度和寿命一致。

而且恒流驱动IC还通常具有过流和短路保护功能，可以保证LED的安全使用。

二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。

该方案通过调节PWM信号的占空比来控制LED的亮度。

PWM调光具有调光范围广、亮度稳定、调光效果好等优点。

在此方案中，通常使用LED驱动IC来产生高频PWM信号，并将其输出给LED灯，从而实现LED的调光控制。

三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。

该方案通常采用开关电源拓扑结构，通过控制开关管的导通和截止时间来调节输出电压和电流。

这种方案的优点是高转换效率、稳定输出、可靠性高等特点。

此外，开关模式电源驱动IC还常常具有过温、过载等保护功能，确保LED的安全运行。

四、恒压驱动IC方案对于某些特定应用场景，如LED背光模块、LED显示屏等，需要稳定的电压驱动。

恒压驱动IC方案是一种常见的解决方案。

它通过控制输出电压的稳定性来驱动LED。

在此方案中，常常使用恒压驱动IC 控制DC-DC变换器，将输入电源的电压转换为LED所需的稳定输出电压。

总结：LED驱动IC方案各有特点，适用于不同的LED照明应用场景。

恒流驱动IC方案适用于要求亮度和寿命一致的场合；PWM调光驱动IC 方案适用于要求调光范围广的场合；开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合；恒压驱动IC方案适用于某些特殊的LED应用场景。

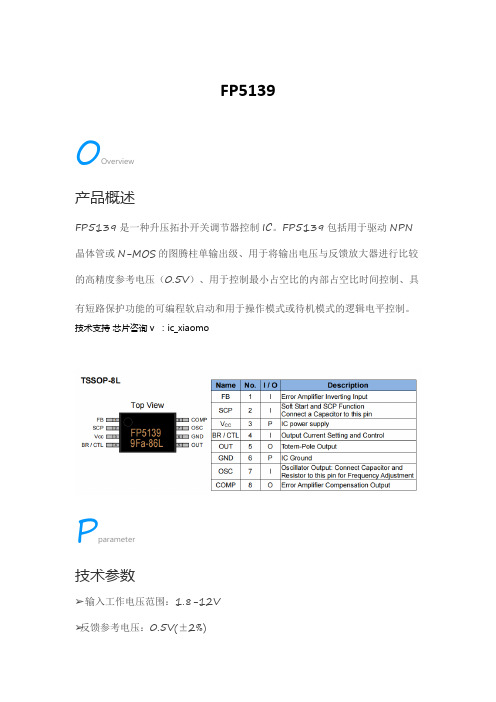

FP5139O Overview产品概述FP5139是一种升压拓扑开关调节器控制IC。

FP5139包括用于驱动NPN 晶体管或N-MOS的图腾柱单输出级、用于将输出电压与反馈放大器进行比较的高精度参考电压（0.5V）、用于控制最小占空比的内部占空比时间控制、具有短路保护功能的可编程软启动和用于操作模式或待机模式的逻辑电平控制。

技术支持芯片咨询v ：ic_xiaomoP parameter技术参数➢输入工作电压范围：1.8-12V➢反馈参考电压：0.5V(±2%)➢低电流消耗：工作模式下的5.5 mA➢低电流消耗：1μA处于待机模式➢工作频率：最大1MHz➢具有可调开关电流的图腾极输出（用于NPN晶体管或N通道MOSFET) ➢逻辑电平控制的备用模式功能➢输入低压欠压保护➢可编程软启动功能➢具有输出短路保护➢封装：TSSOP-8LA applications应用：数码相机、PDA、便携式设备等。

升压芯片：FP5207，FP5217，FP6291，FP6293，FP6296，FP6298，FP6276B，FP6277。

降压芯片：FP6195、FP6161，FP6168，FP6188，FP6150B，FP6151。

移动电源应用：FP6291，FP6296，FP5139，FP6276B，FP6277。

DC直流风扇应用：FP6291，FP6293。

蓝牙音响应用：FP6291，FP6298，FP6296。

高功率拉杆音响应用：FP5207，FP5217。

锂电源线性充电芯片：FP8102同步PWM充电芯片：FP8207，FP8208ALED驱动：FP7208，FP7209，FP7122，FP7123，FP7125，FP7195，FP7102，FP7103，FP8103。

电流检测与运放：FP130，FP135，FP136，FP355。

等等....深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。

是Feeling和MST在深圳的一级代理商。

最全常见升压芯片电路设计选型及汇总升压芯片电路设计选型及汇总是电子工程师在设计电路时必须掌握的一项技能。

升压芯片电路设计主要是通过使用适当的芯片来提供所需的电压升高功能。

下面是一些常见的升压芯片电路设计选型及汇总。

2.LT1073
LT1073是一种高效的升压芯片，适用于低功率电源。

它可以提供高达12V的输出电压，具有很高的工作效率和较低的功耗。

3.XL6009
XL6009是一种具有高转换效率的升压芯片，可提供高达80V的输出电压。

它适用于需要高电压输出的应用，如LED照明灯。

4.MT3608
MT3608是一种常见的升压芯片，可以提供高达28V的输出电压。

它具有低功耗和较高的转换效率，适用于低功率电源应用。

6.MAX1724
MAX1724是一种升压芯片，适用于低功率电源应用。

它可以提供高达10V的输出电压，具有低功耗和高效率。

8.ADP1613
ADP1613是一种高效的升压芯片，适用于低功率电源应用。

它可以提供高达15V的输出电压，具有低功耗和高效率。

总结：
在选择升压芯片电路设计时，需要考虑所需的输出电压范围、功率需求、输入电流和转换效率等因素。

以上列举的芯片型号都是常见的升压芯片，适用于不同的应用场景。

根据具体的设计需求和性能要求，选择合适的芯片是实现高效升压电路设计的关键。

LED升压、降压驱动恒流IC推荐及设计要点在LED产品设计中经常会用到升压或升降压线路设计,变压器可以升压设计但是效率较低,未来低压还是线路器件直接升压转换为主,效率高、体积小巧可靠.市场主要升压LED 驱动恒流IC应用在手持式设备、蓄电池中蓄产品中.比如干电池、镍氢电池升压;锂电池升降压;汽车蓄电池主灯升压;户外离网照明和灯带式方式解决级联供电压差问题等方面.TI 美国德州仪器公司 TPS61160 和TPS61161 LED升压转换器两款器件都集成了0.6A 的电流开关,目标应用为具有小型显示屏的便携式应用与电池供电型应用,如便携式游戏机、GPS系统以及智能电话中的3英寸或4英寸小型LCD 显示屏背光技术.TPS61160 能驱动多达6个LED,支持26V LED 开路保护;而TPS61161则能驱动多达10个LED,支持38V LED 开路保护.亮度不仅可通过单线数字接口或PWM 信号进行调节,还能通过模拟调光来消除噪声.2.7V to 18V 电压范围输入TPS61160最高升压26V驱动6pcs LED,电流500mA以内;同样的输入电压TPS61161最高升压38V驱动10pcs LED 电流500mA以内.200mV 反馈参考电压,2%恒流电流误差范围,90%工作效率,2mm*2mm*0.8mm 6-pin QFN 小体积封装.上图是TPS61161升压驱动10颗LED参考设计原理图,线路电流是20mA.按规格书70°芯片温度计算这款线路设计不加散热器可以驱动到100mA电流负载,如你的设计要大于这个电流值就需要在PCB上面增加适当的散热面积;350mA电流需要将IC设计到铝基板上面,大概需要散掉1W左右热量,不建议设计这么大功率.上图是TPS61160,2-5V升压驱动6颗LED参考设计原理图,线路电流是20mA.按规格书70°芯片温度计算这款线路设计不加散热器可以驱动到200mA电流负载,如你的设计要大于这个电流值就需要在PCB上面增加适当的散热面积,350mA电流需要将IC设计到铝基板上面,大概需要散掉0.68热量,勉强可以接受.上图给出了PWM灰度调节设计参考,因其电感方式升压设计不适合高速灰度调节,故频率范围在200Hz左右比较合适;也不建议低于100Hz,低于100Hz低灰。

基于升压芯片MC34063的升压电源设计分享
升压芯片MC34063在电源系统设计过程中的应用范围非常广泛，此前我们也曾经就这种升压芯片的驱动电源方案设计进行过分享。

在今天的分享中，我们将会为大家分享一种基于MC34063的小体积升压电源设计方案，一起来看看吧。

 想要全面的了解升压芯片MC34063应用于小体积升压电源设计，我们首先需要弄清楚一个问题，那就是MC34063芯片在降压电源中是如何工作的。

众所周知，MC34063芯片外围仅需少量元件即可实现DC-DC变换，多用于降压变换输出场合，这种应用设计大多如下图图1所示。

 从图1中可以看到，这种基于MC34063的降压电路应用为典型的串联型降压变换，也就是我们常说的buck型，输入电压由6脚输入，经电流取样电阻Rsc给芯片内部达林顿管Q2（Q1）供电，Q2（Q1）导通时，电源通过1脚和2脚经电感L给电容C3充电。

Q2（Q1）截止时，电感L两端感应电压极性变为左负右正，通过续流二极管VD1给电容C3补充电，从而保持C3电
压稳定。

输出电压再经反馈电阻R1、R2取样反馈至芯片第5脚（Ufb），经芯片内部电压比较器控制内部达林顿管Q2（Q1）的导通时间，达到稳定输
出电压目的。

输出电压Uout=1.25（1+R2/R1），而Uout=(ton/T)Uin，式中ton 为导通时间，T为周期。

 图1 MC34063应用于降压电路示意图
 在了解了MC34063的工作特性之后，我们接下来再来看一下这种升压芯片是如何在小型升压电源模块中进行应用的。

从理论上分析，需ton接近于。

简单，高效的恒功率驱动IC方案
摘要：结合电流检测放大器和倍增器(MAX4211F)和两个电流通过负载上的电压，并提供在它的一个输出(功率输出)的电压成正比，这些变量，
比例为负载的瞬时功率。

外部运算放大器产生相应的PWM(脉宽调制)输出信号，控制在与负载系列P通道MOSFET。

执行器和传感器系统有时包括电阻性负载，需要控制，恒功率驱动器，无论负载的电阻值。

如果该值以经营条件的变化，然后一个简单的控制和调节电压或电流不足以保证恒功率交付。

在图1中的电路提供了利用这些恒功率的电阻特性，并提供一个直流驱动可变占空比，具有简单，成本低，效率高实施。

图1。

该电路可提供恒功率负载，如内文中所述的限制。

一个组合电流检测放大器和倍增器(MAX4211F)同时电流通过和负载上的电压，并在它的一个输出(功率输出)的电压成正比，这些变量，比例负载
的瞬间用品。

的一个双运放(MAX4163)的一半产生一个恒定频率(大约为300Hz)，它连接到一个在MAX4211F辅助输入同相比较伪锯齿波信号。

其他运算放大器(下半部分)，正是为这个平均值的功率信号，然后比较与对照参考，同时放。
