第八讲 其它功能的TTL门电路

第八讲 其它功能的TTL门电路

课时授课计划 - 8课号：8课题：3.3.3 其它功能的TTL门电路3.3.4 TTL数字集成电路系列3.3.5 TTL集成逻辑门的使用注意事项目的与要求：熟悉OC门和TTL三态门的工作原理及有关的逻辑概念；了解国际上通用标准型号和我国现行国家标准。

重点与难点：重点：OC门和TTL三态门的应用。

难点：OC门和TTL三态门的工作原理。

教具：课堂讨论：高阻态的含义；OC门和TTL三态门的应用。

现代教学方法与手段：数字电路网络课程PowerPoint复习（提问）：TTL集成与非门的外特性；提高TTL集成与非门开关速度的方法。

授课班次：课时分配：提纲3.3.3 其它功能的TTL门电路一、集电极开路与非门（OC门）1．OC门的工作原理2．OC门的应用二、与或非门三、三态输出门（TSL门）1．三态输出门的工作原理2．三态输出门的应用3.3.4 TTL数字集成电路系列一、CT54系列和CT74系列二、TTL集成逻辑门电路的子系列三、各系列TTL集成逻辑门电路性能的比较3.3.5 TTL集成逻辑门的使用注意事项一、电源电压及电源干扰的消除二、输出端的连接三、闲置输入端的处理四、电路安装接线和焊接应注意的问题五、调试中应注意的问题作业：P87 3.43.3.3 其它功能的TTL门电路一、集电极开路与非门（OC门）1．OC门的工作原理工作原理：当输入人A、B、C都为高电平时，V2和V5饱和导通，输出低电平；当输入A、B、C中有低电平时，V2和V5截止，输出高电平。

因此，OC门具有与非功能，其逻辑表达式为：二、与或非门三、三态输出门（TSL门）1．三态输出门的工作原理2．三态输出门的应用（1）用三态输出门构成单向总线（2）用三态输出门构成双向总线3.3.4 TTL数字集成电路系列一、CT54系列和CT74系列表3. 3. 2 CT54系列和CT74系列的对比CT54系列和CT74系列具有完全相同的电路结构和电气性能参数。

8.VHDL语言基础(六)

8.VHDL语言基础(六)
VHDL语言基础 (六)
双向和三态电路设计
1
双向和三态电路信号赋值
1、三态门设计
三态门，简称TSL(Three-state Logic)门，是在普 通门电路的基础上，附加使能控制端和控制电路构成 的。三态门除了通常的高电平和低电平两种输出状态 外，还有第三种输出状态-高阻态。处于高阻态时，电 路与负载之间相当于开路。
双向和三态电路信号赋值
2、双向端口设计 用INOUT模式设计双向端口也必须考虑三 态的使用，因为双向端口的设计与三态端口的 设计十分相似，都必须考虑端口的三态控制。 这是由于双向端口在完成输入功能时，必须使 原来呈输出模式的端口呈高阻态，否则，待输 入的外部数据势必会与端口处原有电平发生 “线与”，导致无法将外部数据正确地读入， 从而实现“双向”的功能。
24
双向和三态电路信号赋值
课堂练习：
修改8位4通道三态总线驱动器的第一 个设计，使其能综合出正确的电路。
25
2
双向和三态电路信号赋值
1、三态门设计
3
双向和三态电路信号赋值
1、三态门设计 三态门用途之一是实现总线传输。总线 传输的方式有两种，单向总线和双向总线。 单向总线方式下，要求只有需要传输信息的 那个三态门的控制端处于使能状态，其余各 门皆处于禁止状态。
4
双向和三态电路信号赋值
三态门实现总线传输的原理：
11
双向和三态电路信号赋值
2、双向端口设计
双向端口设计实例
12
双向和三态电路信号赋值
2、双向端口设计
双向端口设计实例
13
双向和三态电路信号赋值
14
双向和三态电路信号赋值
2、双向端口设计
分析：
q定义为双向端口，而x定义为三态控制输出口。 在q履行输入功能时，前者没有将其设定为高 阻态输出，即执行语句：q<=“ZZZZZZZZ”，从 而没有使q成为真正的双向端口，导致了错误 的逻辑电路； 执行语句：q<=“ZZZZZZZZ”，使q 在IF 语句 中有了完整的条件描述，从而克服了时序元件 的引入。

数字电路习题-第二章

数字电路习题-第二章

第二章 逻辑门电路集成逻辑门电路是组成各种数字电路的基本单元。

通过本章的学习，要求读者了解集成逻辑门的基本结构，理解各种集成逻辑门电路的工作原理，掌握集成逻辑门的外部特性及主要参数，掌握不同逻辑门之间的接口电路，以便于正确使用逻辑门电路。

第一节 基本知识、重点与难点一、基本知识（一） TTL 与非门 1．结构特点TTL 与非门电路结构，由输入极、中间极和输出级三部分组成。

输入级采用多发射极晶体管，实现对输入信号的与的逻辑功能。

输出级采用推拉式输出结构（也称图腾柱结构），具有较强的负载能力。

2．TTL 与非门的电路特性及主要参数 （1）电压传输特性与非门电压传输特性是指TTL 与非门输出电压U O 与输入电压U I 之间的关系曲线，即U O=f （U I ）。

（2）输入特性当输入端为低电平U IL 时，与非门对信号源呈现灌电流负载，1ILbe1CC IL R U U U I −−−=称为输入低电平电流，通常I IL ＝-1～1.4mA 。

当输入端为高电平U IH 时，与非门对信号源呈现拉电流负载，通常I IH ≤50μA 称为输入高电平电流。

（3）输入负载特性实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况。

若U i ≤U OFF ，则电阻的接入相当于该输入端输入低电平，此时的电阻称为关门电阻，记为R OFF 。

若U i ≥U ON ，则电阻的接入相当于该输入端输入高电平，此时的电阻称为开门电阻，记为R ON 。

通常R OFF ≤0.7K Ω，R ON ≥2K Ω。

（4）输出特性反映与非门带载能力的一个重要参数--扇出系数N O 是指在灌电流（输出低电平）状态下驱动同类门的个数IL OLmax O /I I N =其中OLmax I 为最大允许灌电流，I IL 是一个负载门灌入本级的电流（≈1.4mA ）。

N O 越大，说明门的负载能力越强。

（5）传输延迟时间传输延迟时间表明与非门开关速度的重要参数。

其他类型TTL门电路all

其他类型TTL门电路all
2010-9-14 17
(2)逻辑符号
低电平有效
控制端低电平有效的三态门
用“▽” ▽ 表示输出 为三态。
高电平有效
控制端高电平有效的三态门
2010-9-14 18
2．三态门的主要应用－实现总线传输 要求各门的控制 端EN轮流为高电平， 且在任何时刻只有一 个门的控制端为高电 平。 如有8个门，则8 个EN端的波形应依 次为高电平，如下页 所示。
系列 参数 tpd/ns P/门/mw
54LS/74LS 低功耗肖特基 10 2
54ALS/74ALS 低功耗肖特基高速 4 1
其中LS系列的综合性能(功耗延迟积)较优， 价格较ALS系列优越，因此得到了较广的应用。
2010-9-14 6
对于不同系列的TTL器件，只要器件型号的后 几位数码一样，则它们的逻辑功能、外形尺寸、引 脚排列就完全相同。 例如，7420、74H20、74S20、74LS20都是四 、 、 、 输入双与非门，都采用14条引脚双列直插式封装， 而且各引脚的位置也是相同的。
系列 参数 工作环境温度 电源电压工作范围
2010-9-14
74系列 系列 0~70OC 5V±5% ±
54系列 系列 -55~125OC 5V±10% ±
5
表2-6 不同系列TTL门电路的比较
系列 参数 tpd/ns P/门/mw 54/74 标准 10 10 54H/74H 高速 6 22.5 54S/74S 肖特基 4 20
2010-9-14 8
很大的电流 1 不高不低的 电平：1/0?
0
图2-18 推拉式输出级并联的情况
2010-9-14 9
其次，在采用推拉式输出级的门电路中，电 源一经确定（通常规定为5V），输出的高电平也 就固定了（不可能高于电源电压5V），因而无法 满足对不同输出高电平的需要。 集电极开路门（简称OC门）就是为克服以上 局限性而设计的一种TTL门电路。

实验三三态门

实验三三态门

实验三三态门实验三三态门一､实验目的1.熟悉计三态输出门的逻辑功能和使用方法。

2.掌握用三态门构成公共总线的特点和方法。

二､实验器材1.数字逻辑实验箱2.双踪示波器3.与非门74LS00(1片)､三态门74LS125(1片)三､预习要求1.复习三态门有关知识,了解其逻辑功能及管脚。

2.复习三态门实现总线传输的方法。

四､实验原理1.三态门(TS)三态门有三种输出状态:高电平输出､低电平输出和高阻输出状态。

常见的三态门有控制端高电平有效和低电平有效两种类型。

三态输出门除了有多输入三态与非门,还经常做成单输入､单输出的总线驱动器,并且输入与输出有同相和反相两种类型。

例如:74LS125就是单输入､单输出的控制端低电平有效的同相三态输出门。

即E=0时,Y=A;E=1时为高阻态。

三态门主要用途之一是实现总线传输,各三态门输出端可以并联使用一个传输通道,以选通的方式传送多路信息。

使用时注意输出端并接的三态门只能有一个处于工作状态(E=0)。

其余必须处于高阻状态(E=1)。

三态门驱动能力强,开关速度快,在中大规模集成电路中广泛采用三态门输出电路,作为计算机和外围电路的接口电路。

如图2-1为三态门逻辑符号。

AB图2-1三态门逻辑符号五､实验内容1.三态门逻辑功能测试:查出三态门74LS125的引脚图,验证各三态门逻辑功能。

按图2-1(A)在实验箱上连线,先接上电源和地线,然后用逻辑电平控制输入端A和使能端E,用L显示输出Y的状态,实验结果填入下表:表2-174LS125逻辑功能表:使能输入端E0011数据输入A0101输出Y2.用三态门74LS125构成公共总线:要求:用三个三态门构成一条公共总线,参考图21(B)。

使三个输入端状态分别为“0”､“1”､CP,观测公共总线输出状态。

(1)按上述要求画出公共总线的逻辑图。

(2)在实验箱上连线:A1､0(GND),A2､1(Vcc),A3､CP(1KHz或100KHz信号源输出),三个使能端E1??E3分别由三个逻辑开关控制其电平的高低。

OC门与三态门

OC门与三态门

实验3.4 三态门和OC门的应用一、实验目的1．掌握TTL三态门的逻辑应用；2．掌握TTL OC门的逻辑应用；3．熟悉TTL三态门、OC门电路应用的测试方法。

二、知识点三态门和OC门输出端可并接。

三态门有低电平、高电平和高阻三种状态；OC门可实现“线与”功能。

三、实验原理在实际应用中，常需要把几个逻辑门的输出端并联使用，实现逻辑与，称为“线与”。

但普通TTL门电路不允许将输出端直接并联在一起，因为这种门电路输出高电平还是低电平，其输出电阻都很小，只有几欧姆或几十欧姆。

若把两个TTL门输出端连在一起，当其中一个输出高电平，另一个输出低电平时，它们中的导通管就会在Vcc和地之间形成一个低阻串联通路，通过这两个门的输出级产生很大的电流，损坏电路。

图3-3-1示出了两个TTL门输出短接的情况，为简单起见，图中只画出了两个与非门的推拉式输出级。

设门A处于截止状态，若不短接，输出应为高电平；设门B处于导通状态，若不短接，输出应为低电平。

在把门A和门B的输出端作如图3-3-1所示连接后，从电源Vcc经门A中导通的T4、D3和门B中导通的 T5到地，形成了一个低阻通路，其不良后果为：（1）输出电平既不是高电平也不是低电平，而是两者之间的某一值，导致逻辑功能混乱；（2）上述通路导致输出级电流远大于正常值，导致功耗剧增，发热增大，可能烧坏器件。

图3-4-1普通TTL门输出短接1.三态门（TS门）三态门，简称TSL(Three-state Logic)门，是在普通门电路的基础上，附加使能控制端和控制电路构成的。

三态门除了通常的高电平和低电平两种输出状态外，还有第三种输出状态——高阻态。

处于高阻态时，电路与负载之间相当于开路。

（a ）使能端高电平有效 （b ）使能端低电平有效 图3-4-2三态门的结构和逻辑符号图3-4-2所示为三态门的结构和逻辑符号，图(a)是使能端高电平有效的三态与非门，当使能端EN = 1时，电路为正常的工作状态，与普通的与非门一样，实现Y = ；当EN = 0时，为禁止工作状态，Y 输出呈高阻状态。

数字逻辑课件——TTL集电极开路的门和三态门

控制端信号EN1，EN2和EN3。
当EN1 = 1而其余为0时，门G2和G3呈 高阻，信号A1的非送到了总线Y上；
1
0
0
图2-2-23 用三态非门构 成单向总线
15
当仅有EN2 = 1时，信号A2的非送到 了总线Y上；
当仅有EN3 = 1时，信号A3的非送到 了总线Y上。
这样，就实现了信号A1，A2，A3向总 线Y的分时传送。见表2-2-3所示，
与非门1：
i
功耗
T4热击穿
与非门2：UOL
不允许输出直接“短
接”
2
（1）输出电平既非“1”（3.6V），也非“0”（0.3V），而 是两者之间的某一值，导致逻辑混乱。 （2）导致输出级电流远大于正常值，导致功耗剧增，可能烧 毁管子。 两种允许输出端连接在一起的TTL电路。 （一）集电极开路门电路—OC门(Open-Collector Gate) 集电极开路与非门的电路结构与逻辑符号示于图2-2-19。它
而当两个门的输出端连在一起，只要其中 有一个输出低电平（即VT5和VT’5中至少 有一个饱和），总的输出Y就是低电平；
7
只有当两个门都输出高电平（即VT5和 VT’5都截止）时，总的输出Y才是高电平， 这相当于“与”逻辑关系：
Y Y1 Y2 A1B1 A2B2
8
由于这个“与”关系是通过将输出线Y1和Y2短接实现的，
27
VD3的作用：VD3经过VT2为VT4提 供了一个低电阻放电回路，使
VT4更快地截止，有利于缩短传 输延迟时间。
VD4的作用：Y由高变低时，VD4经 VT2c、VT5b为CL提供另一条放电回 路，既加快了CL的放电速度，又 为VT5增加了基极驱动电流，加 快了VT5的导通。

实验四 OC门与三态门

用三态门输出门实现数据的双向传输 用三态门输出门接成总线结构
实验四 OC门和TS门
4. 实验内容及步骤
（1）用OC门实现“线与”
(a)四2输入与非门(oc)74LS03 电源电压VCC为+5V。
(b)六非门74LS04
负载电阻RL用100Ω 电阻和10K电位器串联代替， 用实验方法确定RLmax和RLmin的值， 并与理论计算值相比。
计算时取 VOH=2.8V， VOL=0.35V， n=4，VCC=+5V， IOH=0.05mA，ILM=20mA， IIL=1.6mA, IIH=0.05mA。
负载电阻的测定
RL RL（max）
理论值
实测值
RL（min） 验证：Y = A1 + A2 +A3+A4
OC“线与”实验电路
（2）用OC门实现电平转换 OC门实现TTL～CMOS接口电路
实验四 OC门和TS门
（4）三态（TS）门逻辑功能测试
四总线缓冲器74LSl25 （低电平使能有效）
电源电压为＋5V
74LSl26（高电平使能有效）
实验四 OC门和TS门
Байду номын сангаас
测试TS门的总线功能
① 通过译码器 G 控制，使 Y0～Y3全部为“1”， 用万用表测量总线输出端 Y的电平，并观察LED状态。
RL(max)

VC' C nIOH
VOH mIIH

53
k 2.63k
20.2 9 0.04
RL(min)

VC'C VOL ILM mIIL
5 0.4 k 0.35k 16 31
选定的 RL值应在 2.63kΩ 与 0.35kΩ 之间，考虑标称值

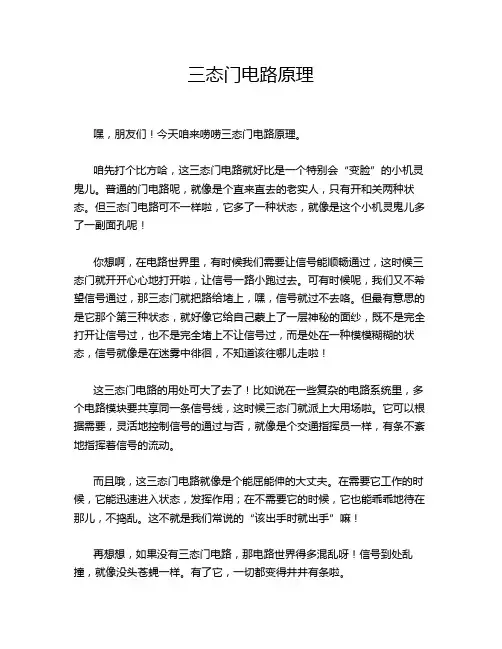

三态门电路原理

三态门电路原理嘿，朋友们！今天咱来唠唠三态门电路原理。

咱先打个比方哈，这三态门电路就好比是一个特别会“变脸”的小机灵鬼儿。

普通的门电路呢，就像是个直来直去的老实人，只有开和关两种状态。

但三态门电路可不一样啦，它多了一种状态，就像是这个小机灵鬼儿多了一副面孔呢！你想啊，在电路世界里，有时候我们需要让信号能顺畅通过，这时候三态门就开开心心地打开啦，让信号一路小跑过去。

可有时候呢，我们又不希望信号通过，那三态门就把路给堵上，嘿，信号就过不去咯。

但最有意思的是它那个第三种状态，就好像它给自己蒙上了一层神秘的面纱，既不是完全打开让信号过，也不是完全堵上不让信号过，而是处在一种模模糊糊的状态，信号就像是在迷雾中徘徊，不知道该往哪儿走啦！这三态门电路的用处可大了去了！比如说在一些复杂的电路系统里，多个电路模块要共享同一条信号线，这时候三态门就派上大用场啦。

它可以根据需要，灵活地控制信号的通过与否，就像是个交通指挥员一样，有条不紊地指挥着信号的流动。

而且哦，这三态门电路就像是个能屈能伸的大丈夫。

在需要它工作的时候，它能迅速进入状态，发挥作用；在不需要它的时候，它也能乖乖地待在那儿，不捣乱。

这不就是我们常说的“该出手时就出手”嘛！再想想，如果没有三态门电路，那电路世界得多混乱呀！信号到处乱撞，就像没头苍蝇一样。

有了它，一切都变得井井有条啦。

咱再深入一点说，三态门电路的实现其实也不复杂啦。

就是通过一些特殊的电路结构和控制信号来实现那三种状态的切换。

这就好比是一个魔术，看似神奇，其实背后都是有原理和技巧的呢！你说神奇不神奇？这小小的三态门电路，居然能有这么大的能耐！它就像是电路世界里的一颗璀璨明珠，虽然不起眼，但却至关重要。

所以啊，朋友们，可别小看了这三态门电路原理哦！它可是电子世界里的一个重要角色呢！在我们的生活中，从手机到电脑，从家电到汽车，到处都有它的身影。

它默默地工作着，为我们的生活带来便利和精彩。

难道不是吗？。

TTL电路原理


当 E= 1时，输出F端处于高阻状态记为Z
E使能端
增加部分
T6、T7、 T9、 T10均截止
1V 1V
1
Z
0
非门，是三态门 的状态控制部分
六管TTL与非门
使 能 端
低电平使能
F
____
AB
_
E0
与非功能
的 两
F Z
__
E 1
高阻状态
种 控 制 方 式
高电平使能
F
____
AB
与非功能
E 1
F Z E0 高阻状态
返回
TTL与非门工作原理
• 输入端至少有一个 接低电平 T1 管 :A 端 发 射 结 导 通 ， Vb1 = VA + Vbe1 = 1V， 其它发射结均因反偏 而截止. Vb1 =1V, 所 以 T2 、 T5 截止, VC2≈Vcc=5V,
T3：微饱和状态。 T4：放大状态。 电路输出高电平为：
本章内容 基本逻辑门的基本结构、工作原理以及外部特性
输入T级T由L与多发非射门极晶电体路
管T1和基极电组R1组成， 它实现了输入变量A、 B、C的与运算
中间级是放大级，由T2、R2 和R3组成，T2的集电极C2和 发射极E2可以分提供两个相 位相反的电压信号
输出级：由T3、T4、T5和R4、R5组成 其中T3、T4构成复合管，与T5组成推 拉式输出结构。具有较强的负载能力
TTL“与非”门的外特性及主要参 数
• 电压传输特性
T即TLV“O与=非f”（门VI）输入电压VI与输出电截V输线0通高压b.1出7，而V性≤V止O高之≤T下1区5.仍电V间区3降当Vb平截的2时，0＜当V止关.，经O61H系，V.VT=T≤4I2≤3曲VV、、3VC时2.0线I随≤T6.T，5V64，V截1两VTb.223止，导级升V ，， 射随器使VO下降
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018/12/3 4
2．TTL门电路的改进系列
为了提高工作速度，降低功耗，提高抗干扰能力， 各生产厂家对门电路作了多次改进。 74系列与54系列的电路具有完全相同的电路结构 和电气性能参数。其不同之处见下表所示。
系列 参数 工作环境温度 电源电压工作范围
2018/12/3
74系列 0~70OC 5V±5%
集电极开路门（简称OC门）就是为克服以上 局限性而设计的一种TTL门电路。
2018/12/3
10
1．集电极开路门的电路结构 (1)电路结构：输出级是集电极开路的。 (2)逻辑符号：用“◇”表示集电极开路。 集电极 开路
2018/12/3
图2-19 集电极开路的TTL与非门 （a）电路 （b）逻辑符号
2.4.3 三态输出门电路（TS门）
三态门电路的输出有三种可能出现的状态： 高电平、低电平、高阻。 何为高阻状态？
悬空、悬浮状态，又称为禁止状态。
测电阻为∞，故称为高阻状态。 测电压为0V，但不是接地。 因为悬空，所以测其电流为0A。
2018/12/3
15
1．三态门的电路结构 (1)电路结构：增加了控制输入端（ Enable）。 EN = 0时，电路为正常的与非工作状态， 所以称控制端低电平有效。 (2) 工作原理：
tpd/ns
P/门/mw
10
2
4
1
其中LS系列的综合性能(功耗延迟积)较优， 价格较ALS系列优越，因此得到了较广的应用。
2018/12/3 6
对于不同系列的TTL器件，只要器件型号的后 几位数码一样，则它们的逻辑功能、外形尺寸、引
脚排列就完全相同。
例如，7420、74H20、74S20、74LS20都是四
2018/12/3 8
数值远远超过正常的工作电流，可能使门电路损坏。
很大的电流 1 不高不低的 电平：1/0?
0
图2-18 推拉式输出级并联的情况
2018/12/3
9
其次，在采用推拉式输出级的门电路中，电 源一经确定（通常规定为 5V），输出的高电平也 就固定了（不可能高于电源电压 5V），因而无法 满足对不同输出高电平的需要。
1．TTL与非门的电路结构及工作原理 集电 结导 通
箝位于1.0V 有0.3V
图2-16 多发射极三极管
全为3.6V
每一个发射极能各自独立形成正向偏置的发 射结，并可使三极管进入放大或饱和区。
2018/12/3 3
1V 2.1V
有0 全1
输出1
输出0
图2-17 三输入TTL与非门电路 (a)电路 (b) 逻辑符号
图2-23 用三态门实现总线传输
2018/12/3 19
2018/12/3
20
作业题
1、2-2
2、2-3
2018/12/3
21
输入双与非门，都采用14条引脚双列直插式封装，
而且各引脚的位置也是相同的。
2018/12/3
7
2.4.2 集电极开路门（OC门）
为何要采用集电极开路门呢？
推拉式输出电路结构存在局限性。
首先，输出端不能并联使用。若两个门的输出 一高一低，当两个门的输出端并联以后，必然有很 大的电流同时流过这两个门的输出级，而且电流的 而且，输出端也呈现不高不低的电平，不能实现应 有的逻辑功能。
11
(3)工作原理：
当VT3饱和，输出低电平UOL＝0.3V；
当VT3截止，由外接电源E通过外接上拉电阻 提供高电平UOH＝E。 因此， OC门电路必须外接电源ቤተ መጻሕፍቲ ባይዱ负载电阻， 才能提供高电平输出信号。
2018/12/3
12
2. OC门的应用举例
(1) OC门的输出端并联，实现线与功能。 RL为外接负载电阻。
1
Y＝AB
0
2018/12/3
截止
16
1.0V
1.0V
截止
悬空
截止
1
0
导通
当EN = 1时，门电路输出端处于悬空的高阻状态。
2018/12/3 17
(2)逻辑符号
低电平有效
控制端低电平有效的三态门
用“▽” 表示输出 为三态。
高电平有效
控制端高电平有效的三态门
2018/12/3 18
2．三态门的主要应用－实现总线传输 要求各门的控制 端EN轮流为高电平， 且在任何时刻只有一 个门的控制端为高电 平。 如有8个门，则8 个EN端的波形应依 次为高电平，如下页 所示。
Y1 =AB
Y2 = CD
Y1 0 0 1 1 Y2 0 1 0 1 Y 0 0 0 1
2018/12/3
Y图 2-20 Y1 OC Y2门的输出端并联实现线与功能 AB CD AB CD
13
（2）用OC门实现电平转换
图2-21 用OC门实现电平转换的电路
2018/12/3 14

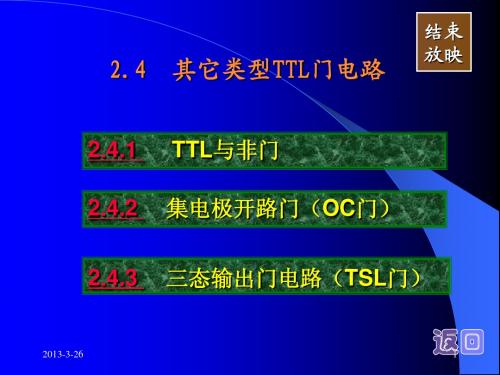

2.4
