各种门电路的逻辑符号引言门电路是数字电路中的基本组成部分，用于实现逻辑运算。
不同类型的门电路有不同的逻辑符号，本文将对主要的门电路进行介绍，并详细解释它们的逻辑运算。
与门(AND Gate)与门也被称为逻辑乘法器，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为高电平。
与门的逻辑符号为一个圆点在一条直线上表示。
以下是与门的真值表：输入A 输入B 输出0 0 00 1 01 0 01 1 1或门(OR Gate)或门也被称为逻辑加法器，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为高电平。
或门的逻辑符号为一个圆点在一条弧线上表示。
以下是或门的真值表：输入A 输入B 输出0 0 00 1 11 0 11 1 1非门(NOT Gate)非门也被称为反相器，它只有一个输入和一个输出。
当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。
非门的逻辑符号为一个小圆点在一条直线上表示。
以下是非门的真值表：输入输出0 11 0与非门(NAND Gate)与非门是与门和非门的组合，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为低电平；其他情况下，输出为高电平。
与非门的逻辑符号为一个圆点和一个小圆点在一条直线上表示。
以下是与非门的真值表：输入A 输入B 输出0 0 10 1 11 0 11 1 0或非门(NOR Gate)或非门是或门和非门的组合，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为低电平；其他情况下，输出为高电平。
或非门的逻辑符号为一个圆点和一个小圆点在一条弧线上表示。
以下是或非门的真值表：输入A 输入B 输出0 0 10 1 01 0 01 1 0异或门(XOR Gate)异或门是具有两个输入和一个输出的门电路，当两个输入中只有一个为高电平时，输出为高电平；其他情况下，输出为低电平。
异或门的逻辑符号为一个带有弯曲附加线的原点与带有一个闭合箭头的弧线表示。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

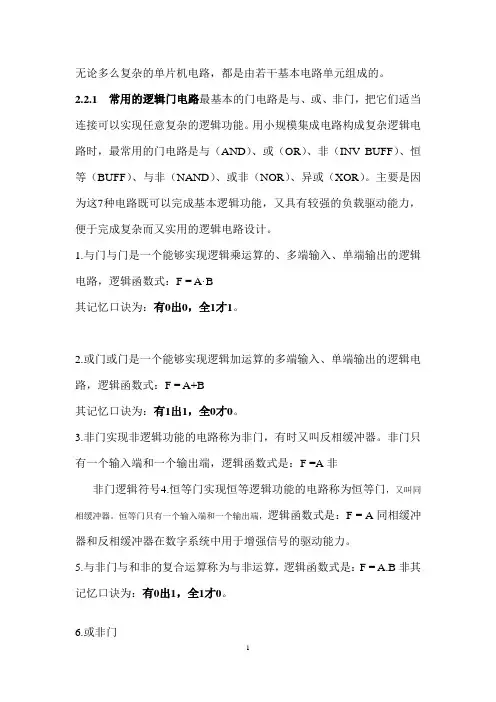

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B 其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.xx实现非逻辑功能的电路称为xx，有时又叫反相缓冲器。
xx 只有一个输入端和一个输出端，逻辑函数式是：F =A非xx逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与xx与和非的复合运算称为与非运算，逻辑函数式是：F = A.B 非其记忆口诀为：有0出1，全1才0。
6.或xx或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与xx，即7400内部有4个二输入的与xx。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下：
E N＝1，＝0，
E N＝0， Y为高阻状态＝1，Y为高阻状态
常用逻辑门电路符号：
与门与非
门非门（反相器）
/
或门或非
门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验正确。
OC与非门三态与非门
（外接集电极电 C="1"，＝0，
阻后） C="0"，高阻＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

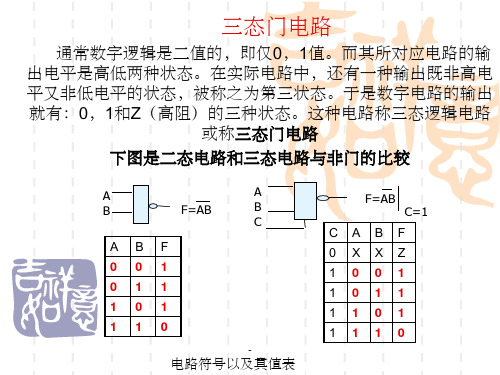

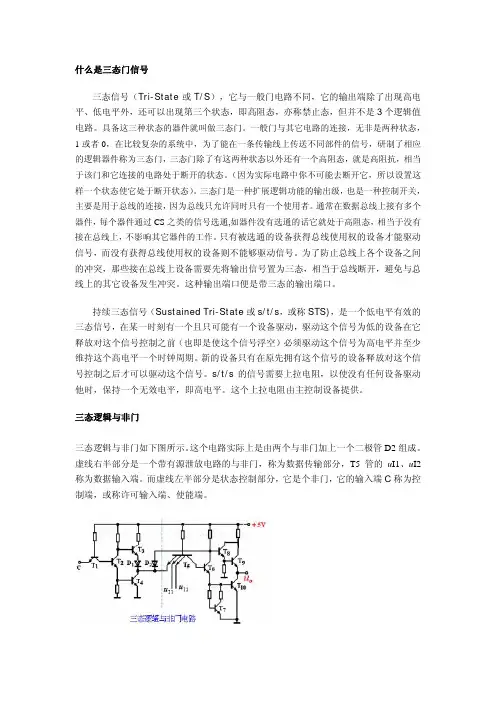

什么是三态门信号三态信号（Tri-State或T/S），它与一般门电路不同，它的输出端除了出现高电平、低电平外，还可以出现第三个状态，即高阻态，亦称禁止态，但并不是3个逻辑值电路。
具备这三种状态的器件就叫做三态门。
一般门与其它电路的连接，无非是两种状态，1或者0，在比较复杂的系统中，为了能在一条传输线上传送不同部件的信号，研制了相应的逻辑器件称为三态门，三态门除了有这两种状态以外还有一个高阻态，就是高阻抗，相当于该门和它连接的电路处于断开的状态。
（因为实际电路中你不可能去断开它，所以设置这样一个状态使它处于断开状态）。
三态门是一种扩展逻辑功能的输出级，也是一种控制开关，主要是用于总线的连接，因为总线只允许同时只有一个使用者。
通常在数据总线上接有多个器件，每个器件通过CS之类的信号选通,如器件没有选通的话它就处于高阻态，相当于没有接在总线上，不影响其它器件的工作。
只有被选通的设备获得总线使用权的设备才能驱动信号，而没有获得总线使用权的设备则不能够驱动信号。
为了防止总线上各个设备之间的冲突，那些接在总线上设备需要先将输出信号置为三态，相当于总线断开，避免与总线上的其它设备发生冲突。
这种输出端口便是带三态的输出端口。
持续三态信号（Sustained Tri-State或s/t/s，或称STS)，是一个低电平有效的三态信号，在某一时刻有一个且只可能有一个设备驱动，驱动这个信号为低的设备在它释放对这个信号控制之前（也即是使这个信号浮空）必须驱动这个信号为高电平并至少维持这个高电平一个时钟周期。
新的设备只有在原先拥有这个信号的设备释放对这个信号控制之后才可以驱动这个信号。
s/t/s的信号需要上拉电阻，以使没有任何设备驱动他时，保持一个无效电平，即高电平。
这个上拉电阻由主控制设备提供。
三态逻辑与非门三态逻辑与非门如下图所示。
这个电路实际上是由两个与非门加上一个二极管D2组成。
虚线右半部分是一个带有源泄放电路的与非门，称为数据传输部分，T5管的u I1、u I2称为数据输入端。
所谓三态门，就是具有高电平、低电平和高阻抗三种输出状态的门电路。
我们以前国产发射机控制电路中，尤其逻辑控制电路中，像“或(66‘与”“非”及它们组合的门电路常常使用，但却没有三态门电路的应用。
在固态机互联板电路，“I／O”板电路中，除了以上几种组合门电路，三态门电路也是必不可少的。

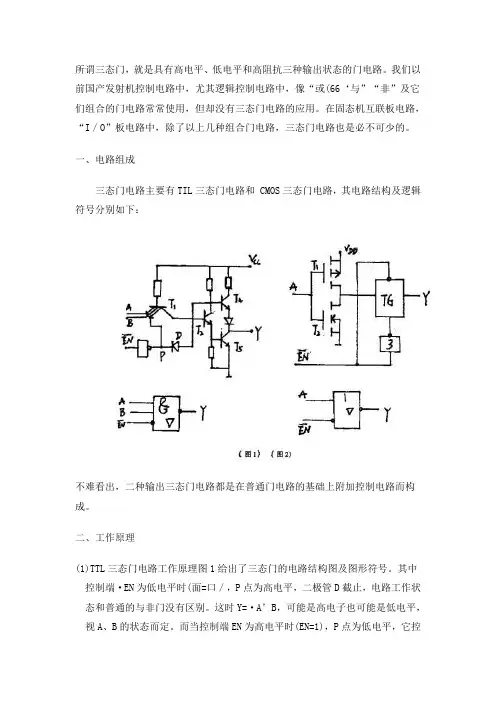

一、电路组成三态门电路主要有TIL三态门电路和 CMOS三态门电路，其电路结构及逻辑符号分别如下：不难看出，二种输出三态门电路都是在普通门电路的基础上附加控制电路而构成。
