第一章总述一、依据：《66kV及以下架空电力线路设计规范》GB50061-2010《国家电网公司输变电工程典型设计》根据铝石矿的开采区规划图及现场勘查。
根据河南永华能源有限公司机电部及嵩山煤矿的要求。
二、改造原因及规模：1、35kV焦夹线由#########有限公司焦村矿至###########东区，线路43#——52#杆在府店镇西口孜村东南经过铝石矿开采区。
若铝石矿继续开采将毁坏现有35kV 焦夹线，为了铝石矿的安全生产和##########煤矿用电的安全，因此对35kV焦夹线43#——52#段进行改造。
2、35kV###########线43#——52#段：改造段线路在原###########43#杆小号侧5米处新建1基18米转角耐张钢管杆（新建1#杆），线路由此左转约23°向东南428米在坎上新建1基15米转角耐张钢管杆（新建2#杆），线路左转15°向东偏南989米在此新建1基15米转角耐张钢管杆（新建6#杆），绕过树林后左转73°向东北方向755米至原线路52#杆，在原线路52#杆小号侧5米处新建1基15米转角耐张钢管杆（新建10#杆），接原线路。
改造段线路路径全长2172米，共设置转角耐张钢管杆4基，直线双排等径杆10基，导线选用LGJ-240/30钢芯铝绞线，此段无避雷线。
3、拆除原35kV########线43#——52#杆塔及线路，共拆除线路路径长1480米，拆除铁塔3基，双排杆2基，单杆4基。
4、本工程途径地带丘陵占100%。
5、本工程部分杆位有汽车可到达，但大部分杆位只能靠板车或人力运输。
全线汽车平均运距3km(从西口孜村营君路算起)，人力平均运距0.5km，同时应考虑修人力运输道路。
6、本工程所经地段有耕地、树木，应考虑青苗及树木补偿。
7、交叉跨越10kV 电力线： 3处。
大沟： 2处。
第二章 机电部分一、设计气象条件： 本工程采用如下气象参数：气象条件 风速m/s气温℃ 备注 最高气温 0 +40冰厚10mm 冰的密度 0.9kg/mm 3 最低气温 0 -20 最大风速 30 -5 导地线覆冰 10 -5 安装 10 -10 大气过电压 10 15 内过电压 15 10 年平均气温10二、导地线、绝缘子及金具：根据###############有限公司嵩山煤矿提供的线路最大负荷及煤矿用电安全的要求，按经济电流密度和允许电压损失进行校验。
国家电网公司35kV变电站通用设计
35-A-3方案
2015年9月
目录第1章设计说明
1.1 总的部分
1.2 电力系统部分
1.3 电气一次部分
1.4 电气二次部分
1.5 土建部分
第2章主要设备材料清册
2.1 电气一次部分
2.2 电气二次部分
2.3 采暖通风部分
2.4 水工消防部分
第3章设计图纸
1
无功补偿：远期每台主变压器配置2套1Mvar无功补偿并联电容器组，
分别接在10kV的两段母线上。
本期装设2套，电容器组采用单星形接线。
实际工程中，需要根据变电站所处系统情况具体设计。
1.3 电气一次部分
1.3.1 电气主接线
1.3.1.1 35kV接线
远期2回架空出线，2回主变压器进线，采用内桥接线；本期1回架空
出线，1回主变压器进线，采用线路—变压器组接线，装设桥路间隔隔离开
关及1组母线设备。
1.3.1.2 10kV接线
远期12回电缆出线，2回主变压器进线，采用单母线分段接线；本期6
回电缆出线，1回主变压器进线，采用单母线接线，装设母线分段隔离柜及1
组母线设备。
1.3.1.3 各级电压中性点接地方式
35kV侧为中性点不接地系统。
10kV侧为中性点不接地系统，实际工程中，需要根据变电站所处系统情
况具体设计。
1.3.2 短路电流及主要电气设备、导体选择
1.3.
2.1 短路电流水平
35kV母线的短路电流为25kA。
10kV母线的短路电流为25kA。
2
3。
35KV变电站及35KV线路环网改造工程本文介绍了35KV变电站及35KV线路环网改造工程的基本情况、改造内容、实施进度和预期目标。
一、基本情况35KV变电站及35KV线路环网改造工程是指对现有的35KV变电站及其下属的35KV线路进行升级改造和优化升级，以提高其输电可靠性和稳定性，并适应日益增长的用电需求。
这项工程主要涉及全国各地的35KV变电站和35KV线路，覆盖城市和农村，为保证电力供应安全和稳定，是国家电力行业的重要举措。
二、改造内容1.35KV变电站改造–对现有的35KV变电站进行扩建和改造，提高变电站的容量和功能；–更新变电站内的设备，升级老旧设备，提高系统的可靠性和稳定性；–提高变电站的自动化程度，增加集中控制系统和安全保护系统，减少人员操作。
2.35KV线路改造–除旧布新，更换老旧线路和设备；–升级线路绝缘材料、支架材料等，提高线路的性能和可靠性；–对接地电阻、溢电流、过电压等问题进行深度优化。
3.环网升级–对现有的35KV线路进行环网升级，提高系统的运行可靠性；–增加新的配电站和级联线路，增强网络的承载能力；–提高系统运行的自动化程度，增加集中控制系统和安全保护系统，减少人员操作。
三、实施进度该工程目前正在全国各地紧锣密鼓地推进中，各省市州都在尽快实施。
截至目前，已有一批变电站和线路完成了升级改造。
具体进度如下：地区实施进度北京市10个变电站，20个线路已完成改造上海市20个变电站，30个线路已完成改造广东省30个变电站，50个线路已完成改造浙江省20个变电站，40个线路已完成改造河南省15个变电站，25个线路已完成改造江苏省25个变电站，45个线路已完成改造四、预期目标完成35KV变电站及35KV线路环网改造工程后，将实现以下目标：1.提高系统的可靠性和稳定性，降低故障率和停电率；2.提高系统的运行水平和安全性，保障用户的用电需求；3.实现用电负荷的平衡调节，优化能源结构，减少能源浪费；4.提高电力系统的智能化和自主化程度，降低人员操作风险。

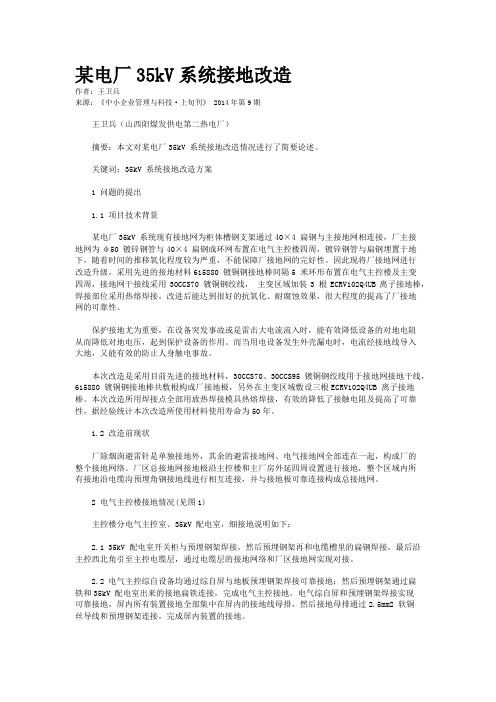

某电厂35kV系统接地改造作者：王卫兵来源：《中小企业管理与科技·上旬刊》 2014年第9期王卫兵（山西阳煤发供电第二热电厂）摘要：本文对某电厂35kV 系统接地改造情况进行了简要论述。
关键词：35kV 系统接地改造方案1 问题的提出1.1 项目技术背景某电厂35kV 系统现有接地网为柜体槽钢支架通过40×4 扁钢与主接地网相连接，厂主接地网为ф50 镀锌钢管与40×4 扁钢成环网布置在电气主控楼四周，镀锌钢管与扁钢埋置于地下，随着时间的推移氧化程度较为严重，不能保障厂接地网的完好性。
因此现将厂接地网进行改造升级，采用先进的接地材料615880 镀铜钢接地棒间隔5 米环形布置在电气主控楼及主变四周，接地网干接线采用30CCS70 镀铜钢绞线，主变区域加装3 根ECRV102Q4UB离子接地棒，焊接部位采用热熔焊接，改进后能达到很好的抗氧化、耐腐蚀效果，很大程度的提高了厂接地网的可靠性。
保护接地尤为重要，在设备突发事故或是雷击大电流流入时，能有效降低设备的对地电阻从而降低对地电压，起到保护设备的作用。
而当用电设备发生外壳漏电时，电流经接地线导入大地，又能有效的防止人身触电事故。
本次改造是采用目前先进的接地材料，30CCS70、30CCS95 镀铜钢绞线用于接地网接地干线，615880 镀铜钢接地棒共敷根构成厂接地极，另外在主变区域敷设三根ECRV102Q4UB 离子接地棒。
本次改造所用焊接点全部用放热焊接模具热熔焊接，有效的降低了接触电阻及提高了可靠性，据经验统计本次改造所使用材料使用寿命为50年。
1.2 改造前现状厂除烟囱避雷针是单独接地外，其余的避雷接地网、电气接地网全部连在一起，构成厂的整个接地网络。
厂区总接地网接地极沿主控楼和主厂房外延四周设置进行接地，整个区域内所有接地沿电缆沟预埋角钢接地线进行相互连接，并与接地极可靠连接构成总接地网。
2 电气主控楼接地情况(见图1)主控楼分电气主控室、35kV 配电室，细接地说明如下：2.1 35kV 配电室开关柜与预埋钢架焊接，然后预埋钢架再和电缆槽里的扁钢焊接，最后沿主控西北角引至主控电缆层，通过电缆层的接地网络和厂区接地网实现对接。
变电站接地网大修工程施工方案项目概况本次变电站接地网大修工程是对变电站接地系统进行全面检修和维护，主要包括检修、更换、维护接地系统中的配电线路、环境监控系统、过流电气保护系统、避雷器等。
工程范围涉及变电站接地系统的所有设备和设施。
工程意义接地系统是变电站的重要安全保障，它建立和维护好的接地系统对于防雷、防静电、保持设备平稳运行、保障电力质量以及人身安全都具有重要意义。
因此，这次变电站接地网大修工程对提高接地系统的可靠性和稳定性、预防电器故障等方面都具有重要的意义。
工程流程施工前期准备根据接地系统的检测和统计数据，对各设备运行状况进行评估，确定维修范围、内容和优先级，编制施工计划。
制定施工计划，安排队伍，确定人员分工和任务进度。
制定安全生产方案，对施工现场进行安全管理，提供安全保障措施。
施工过程1.设备停电为了避免安全事故和损坏设备的情况发生，我们需要提前将相关的设备停电，施工前必须严格按照规定流程和操作规程进行。
2.拆除和更换在设备停电后，我们将拆卸损坏或需要维护的部件，再将设备更换或维修。
3.铺设和接线在更换和维修后，需要重新铺设和接线，确保设备电气特性恢复正常。
4.保洁清理在施工完成后，需要进行保洁和清理，将施工现场恢复至环境整洁、无噪声、无露天垃圾的状态。
施工完成后工作1.试运行经过检修、更换和维护后，需要进行试运行，测试设备是否运行正常。
2.安全检查测试正常后，我们还需要对施工过程中、设备的性能和工艺流程进行安全性的检查，确保设备在运行过程中的安全。
3.维护管理对维修设备以及整个系统的各项运行数据进行记录和分析，对设备进行巡视，确保设备长时间正常运行。
安全措施在施工过程中，我们将采取以下安全措施：1.严格按照安全生产方案进行施工，确保人身安全。
2.操作人员必须按规定穿戴劳保用品，避免各种安全事故和损伤。
3.组织人员开展安全教育，增强施工人员的安全意识。
4.保持工作区域环境清洁整洁，避免设备和施工人员混杂在垃圾中。
第一章总的部分一、设计依据用户设计委托书。
二、设计条件1、站址：*****35KV变电站位于*****，交通便利，有较好的建站条件。
2、建设规模主变2×20000KVA，本期一次建成。
35千伏进出线2回，本期2回。
10千伏出线36回,本期安装28回（其中备用12回），预留8个出线间隔位置；10千伏无功补偿装置2×2000千乏。
三、设计范围1、通信、远动和系统继电保护设计；2、无功补偿装置设计；3、概算编制。
第二章电力系统一、概述**煤矿预计用电负荷约15000KW，根据煤矿总体规划，需要35KV双电源供电，以满足煤矿用电安全以及下一步用电负荷增长需，因此，建设**煤矿35KV变电站。
二、电容补偿为提高功率因数,降低损耗,提高主变设备利用率,根据无功补偿原则,本期在10千伏配电装置外侧以集中补偿方式装设动态无功补偿装置2组,补偿容量为2*2000千乏。
三、接入系统方式本站由**变电站出一回线路作为主供电源，**变电站出一回线路作为第二电源，实现煤矿双电源供电。
第三章电气一次线一、建设规模主变2×20000KVA，有载调压自冷型，本期一次建成。
35千伏进出线2回，本期2回，**一回；**一回。
10千伏出线36回,本期安装28回，即：主井2回，副井2回，通风机房2回，工厂变电所2回，筛分车间2回，井下变电所2回，瓦斯泵房2回，所内低压变电所2回，备用12回。
预留出线间隔位置8回。
10千伏无功补偿装置2×2000千乏。
二、电气主接线35千伏最终规模为进出线2回，10千伏最终规模为出线36回，按照规程要求，综合考虑本地区运行习惯及运行可靠性，本设计采用单母分段接线方式，这种接线简单明了，保护配置简单。
10千伏电容器采用单星形接线。
三、电气总平面布置及配电装置型式电气总平面布置根据变电站地理位置、电源负荷的相对位置以及进出线走廊情况，电气总平面布置为：变电站两台主变压器为室外布置，其他设备为室内布置。
35kv变电站防雷接地保护方案一、背景与目标随着电力系统的不断发展，35kv变电站的数量逐渐增多，其运行安全问题也日益突出。
雷电是导致变电站故障的重要因素之一，因此，制定一套有效的防雷接地保护方案至关重要。
本方案旨在提高35kv变电站的防雷接地能力，确保其在雷雨天气下的正常运行。
二、方案设计1.避雷针安装在变电站的进出线架构、变压器和开关设备等重要设施上安装避雷针，以防止直击雷对设备造成的损害。
避雷针应选择具有优良导电性能的材料，并按照规范进行安装，以确保其保护效果。
2.接地网设计设计一个覆盖全站的接地网，确保所有设备均能通过低阻抗路径连接到地网。
接地网的设计应考虑以下几点：(1) 确定合理的接地电阻值，以确保地网与大地之间的导电性能良好；(2) 选择合适的接地体材料，如镀锌钢等；(3) 按照规范的施工方法进行接地体的埋设和连接。
3.浪涌保护器设置在变电站的电源、信号等关键部位设置浪涌保护器，以吸收雷电过电压和操作过电压等瞬时能量，保护设备免受雷电冲击。
浪涌保护器的选择应符合设备的额定电压、持续运行电压等参数。
4.合理布线对进出变电站的线路进行合理布线，避免线路交叉跨越或近距离平行排列，减少雷电感应过电压对设备的影响。
同时，对重要设备进行屏蔽措施，如采用屏蔽电缆等。
5.维护与监测定期对防雷接地系统进行检查和维护，确保其正常运行。
同时，安装接地电阻在线监测系统，实时监测地网的电阻值变化，及时发现并处理问题。
三、实施步骤1.调研与设计阶段：对变电站的地形地貌、建筑结构、设备布局等进行详细调研，确定避雷针安装位置、接地网设计方案等。
2.材料采购与施工准备阶段：根据设计方案采购必要的材料和设备，包括避雷针、接地体、浪涌保护器等。
同时，做好现场施工准备工作，如清理场地、准备施工工具等。
3.避雷针安装与接地网施工阶段：按照设计方案和施工规范进行避雷针的安装和接地网的施工。
注意确保避雷针与设备之间的安全距离，以及接地体的埋设深度和连接质量。
云南电网公司楚雄供电局大姚县35kV变电站接地网大修技术规范书二〇一二年二月十六日大姚县35kV变电站接地网大修技术规范书一、总则本技术规范书适用于楚雄供电局2011年大姚县35kV变电站接地网大修工程。
二、投标单位资质要求参加工程施工合同谈判的单位必须具有叁级及以上资质的电力工程或送变电工程的施工企业：1.企业营业执照、企业资质证书、安全生产许可证、承装（修、试）四级电力设施许可证、法人代表资格证书或委托书、施工生产简历和近3年安全记录。
（复印并加盖本单位公章）2.提供在大姚县供电有限公司电网内工作的相关人员名单及进网作业许可证、电工资格证、特种作业证等证书。
提供施工负责人的项目负责人资格证书（建造师资格证书）、各级安全管理人员的安全资格证书。
（复印并加盖本单位公章）3.提供在大姚县供电有限公司电网内工作施工队伍配备的安全工器具台帐、安全防护措施台帐、安全工器具台帐试验记录（同时提供相关试验单位的承试资质材料）、施工工器具台帐；安全工器具与生产工器具实物照片。
（复印并加盖本单位公章）4.提供在大姚县供电有限公司电网内工作施工队伍安全管理机构设置文件，施工人员名单，安全人员配置情况；（具有两级机构的分包单位必须设有安全管理机构；人数超过30人的必须配有专职安全员，30人以下的必须配有兼职安全员）。
（复印并加盖本单位公章）5.包括各工种、设备的安全操作规程、特种作业人员的审证考核制度、各级人员安全生产岗位责任制、安全检查制度、文明生产制度和安全教育制度等。
（复印并加盖本单位公章）6.提供施工单位定期组织全体人员进行安全教育培训和考试的资料，考试成绩报大姚县供电有限公司备案。
（复印并加盖本单位公章）7.提供施工单位与授权委托人签订的劳动合同；提供施工单位与施工作业人员签订的劳务用工合同（协议）及购买人身保险证据复印件。
（复印并加盖本单位公章）8.施工单位在大姚县供电有限公司电网内工作的两种人任命文件，与任命文件“两种人”相对应的云南电网公司工作票签发、工作负责人资格证书人及身份证。
35kv变电站的接地系统设计与施工在变电站施工中，安全问题一直都是关注的重点，在施工中一旦出现安全隐患问题将会出现很多的不良后果。
导致变电站施工中安全隐患出现的原因非常多，其中，变电站系统中存在的不足，或者是变电站接地系统类型过于复杂都会导致施工中出现很大的危险。
为了更好的保证变电站接地系统的安全性，在进行设计时，一定要对其科学性、安全性以及可行性进行很好的分析，在施工中能够实现更好的效果。
标签：35kv；变电站；接地系统设计；施工；分析1 变电站接地的各种形式和接地方法1.1 电气设备和防雷接地的措施要保持一定的距离，通常情况下，要将距离控制在很远的位置，然后按照接地的原则来进行接地。
防雷保护装置在进行接地时要按照一定的顺序，分别是避雷线、避雷针以及避雷器，然后将电气设备直接接到防雷装置上。
对于室内的变电站在进行防雷装置安装时，将装置放置在建筑的顶部，这种方法在施工中比较常见。
避雷带在施工中经常会出现和其他接地体或者是建筑的金属体进行接触的情况，在出现这种情况时，可以采取必要的措施进行避免。
通常情况下，变电站在进行施工时，场地都比较空旷，这样也使得变电站在运行过程中容易受到雷击的影响，因此，在进行防雷装置设置时，可以采用等电位法来进行接线，将建筑的各个楼面以及墙体的金属件联合在一起，这样能够形成一个大的防雷整体。
1.2 很多的电气装置在运行过程中需要其他辅助要素的配合才能正常的工作，因此，在接地工作中要对这方面问题进行重视，在实际施工中，接地工作也慢慢成为了电气装置正常运行的辅助要素。
1.3 保护接地。
在对高压系统设备进行接地时，其有专业的接地原则，在进行接地时，要将设备或者是一组设备连接在一起，然后利用一根引线对其进行独立的接地。
但是，在实际施工中，也存在着两根接地线分别进行接地的情况，对于二次元件中存在的一次设备进行接地时，通常使用这种方式。
高压系统设备进行接地的方式，对出现的一些不良现象能够起到很好的预防作用，例如出现的高压电穿过二次回路的情况，或是二次设备损坏的情况。
35kV变电站接地网改造工程施工设计说明书第一章总的部分一、设计依据：1、根据甲方提供的设计委托书。
2、根据甲方提供的变电站相关的技术资料。
3、设计人员、甲方等有关人员对该工程现场勘查确定的具体方案。
二、国家现行有关设计规范和标准：1、<<供配电系统设计规范>>(GB50052-95)2、<<建筑物防雷设计规范>>(GB50057-95)3、<<建筑电气工程施工质量验收规范>>(GB50303-2002)4、<<电气装置安装工程接地装置施工及验收规范>>(GB50169-2006)5、<<交流电气装置的接地设计规范>>( GB50065-2011)6、<<电力系统通信站防雷运行管理规程>>(DL/T548)7、<<3-110kV高压配电装置设计规范>>(GB50060-92)8、<<电气装置安装工程质量检验及评定规程第5部分电缆线路>> (DL/T 5161.5 )9、<<交流电气装置的接地>>(DL/T621-1997)三、工程概况：3、35k***变电站接地网改造目的（意义）接地网的作用较多，在大多数情况下主要有雷电流的泄流、故障电流的泄流、工作接地三种。
雷电流泄流雷电流的能量频谱显著高于工频电流，泄流瞬间的电位差主要决定于电流变化率产生的感抗。
故障电流的泄流故障电流主要为低频段的工频电流。
时间尺度为秒级，电感阻抗极小，而电阻阻抗成为主要考虑因素。
DL/T 621《交流电气装置的接地》、DL/T 620《交流电气装置的过电压保护和绝缘配合》规范中有比较明确的技术规定。
工作接地作为设备工作的零电位参考点（使电气装置或设备的非载流金属部分保持在零电位），为维持设备的零电位，其基本要求是把所有接地系统连结起来，这就是共用接地的概念。
意义：排放设备漏电流或静电电流，减小电嗓声（电嗓声会产生干扰，引起精密电子设备的数据出错）。
综上所述，接地是把导体（线路和设备）使用导线接到大地，并和埋在大地的接地极和地网连结。
接地网改造的主要目的是以大地作为电气设备的零电位，安全泄放雷电流或其它故障电流，避免地电位升高太大，通过均压和等电位联结以保障设备和人员安全。
对于现代化的通信、微电子设备而言，除设备和人员安全外，对保障系统和设备的稳定性十分重要。
总而言之，接地网作为变电站交直流设备接地及防雷保护接地，对系统的安全运行起着至关重要的作用。
4、35kV***变电站接地网改造原则（内容）考虑到施工不破坏该站正常的生产运行，不破坏原有接地设备和整体环境，拟定在该站的地网改造中，根据设备安装位置不同，新增加接地极并组建新的接地网，新接地网和原有接地网之间多点焊接确保新旧接地网连接可靠，采用不等间距敷设水平接地网格，以满足跨步电压及接触电压的安全需要。
接地网材质的确定由于地下的土壤环境复杂，存在多种的微生物和化学物质，对于金属或多或少都存在着腐蚀。
如果接地体被严重腐蚀，就无法与大地很好的接触，或者导致接地导体腐蚀断裂，造成地网性能的下降。
另外，接地系统一般都埋设在地下，开挖检查与维护都比较困难。
所以，接地材料的耐腐蚀性能直接决定了地网的使用寿命和经济性。
要求接地网的使用寿命要大于被保护设备的使用寿命。
一般规定接地网的使用寿命需要在40年以上。
接地系统中的每一个要素，包括水平导体、联接、垂直接地极、引下线、其使用寿命都应按大于建筑物或者设备的最大预期使用寿命进行设计，每一个要素都应当满足下列的条件：●具有良好的导电性，以减小导体周围的电位差;●在故障峰值电流持续的时间内，不会被熔化，保持完整;●机械性能稳定可靠●当发生腐蚀和自然破坏时，仍然能够保持性能稳定.铜质接地网可满足上述要求，对于大多数可能埋在附近的其他金属而言，铜是阴极，所以铜质接地网的耐腐蚀性较好。
因为土壤对于铜材的腐蚀有限，所以使用纯铜或者铜镀钢作为接地导体时，只要选择了合适的导体尺寸，并且导体是完好未被破坏的，就可以在几十年的时间内保证接地网络的完整性。
使用铜镀钢绞线接地网的优越性：1 、接地系统通常通过较小的电流或根本无电流。
但发生系统故障，雷击或其它浪涌时，接地系统所有部件会被期望象新的一样，能承载大电流。
接地系统都隐藏在地下，很难或根本不可能观测到接地部件腐蚀与否，更换的代价也很高。
地下环境很复杂。
所以选择接地系统的材料对长期有效的接地系统是非常关键的。
《国家电网公司十八项电网重大反事故措施》规定：“14.1.2.3 定期(时间间隔应不大于5年)通过开挖抽查等手段确定接地网的腐蚀情况。
如发现接地网腐蚀较为严重，应及时进行处理。
铜质材料接地体地网不必定期开挖检查。
”可见采用铜镀钢、铜镀钢绞线的接地网是性价比比较高的。
2、钢芯由冷轧低碳钢组成，能够提高镀铜圆钢导体在土壤中的灵活性。
导体的铜表层可确保高导电能力和强抗腐蚀性。
3、镀铜层厚度超过0.254mm，能确保40年以上的寿命，防腐性能与铜相当，是钢材的10倍以上。
4、价格便宜。
5、导电性能好，导电率为30％，是镀锌钢的2.3倍。
6、热稳定性能好，热稳定系数为176，是镀锌钢的两倍以上。
7、综合考虑防腐，导电，集肤效应、热稳定性能等，镀铜圆钢所需面积只需扁钢的1/4。
8、镀铜层均匀，在铜层与钢芯之间的镍合金结合紧密，可弯曲180度而铜皮不破裂，柔韧性好。
9、容易弯曲，成卷供应，施工方便。
10、外形美观，适合刷漆，可加工成所需形式。
综上所述，本次接地网改造选用铜镀钢、铜镀钢绞线作为接地网的材料。
同时采用放热焊接工艺实现接地网可靠连接。
接地网材料选择根据2009年《山西省电力公司镀铜钢接地装置改造技术原则》规定：热稳定校验：根据系统10-20年发展规划，按系统最大运行方式，未考虑腐蚀时，接地线的最小截面积应符合下式要求：Sg≥Ig*√tc/C Sg——接地线的最小截面，mm²Ig——流过接地线的短路电流的稳定值，Ate——短路的等效持续时间，s，此处取值2sC ——接地线材料的热稳定系数，此处取值176依据公司电网规划，按2020年底水平测算35kV***变电站接地导体热稳定电流预计为12kA。
本期接地网改造工程中站内主地网的水平接地体选用30CCS70型镀铜钢绞线；架构、设备接地引下线均选用30CCS95型镀铜钢绞线；接地极选用615880型铜镀钢接地棒和ECRV102Q4UB型离子接地棒；主控室、35KV开关室、6KV开关室柜（屏）内敷设≥25*4平方毫米二次等电位铜排，柜间采用BVR-1KV-1*100型铜缆相连接后，采取一点接地的方式，将二次等电位铜排与主接地网相连接。
四、设计范围：本次变电站接地网改造设计内容包括：主接地网改造设计避雷设备接地网改造设计二次铜等电位接地网设计变电站接地网改造工程土石方工程量概算编制第二章变电站接地网改造部分一、主接地网改造：本期接地网改造工程中站内主地网的水平接地体选用30CCS70型镀铜钢绞线，架构、设备接地引下线均选用30CCS95型镀铜钢绞线，接地极选用615880型铜镀钢接地棒和ECRV102Q4UB型离子接地棒。
新敷设主地网水平接地体选用30CC70型镀铜钢绞线，埋于地下0.8米深处,每隔5米与铜镀钢接地棒可靠焊接,35kV配电装置根据设备安装位置采用不等间距设置水平均压带，并与新设主接地网可靠焊接。
35kV配电装置根据设备安装位置沿开关室走廊内墙距地300mm明敷30CCS70型镀铜钢绞线并与新设主地网可靠焊接。
独立避雷针设独立地网，独立地网与主地网地中距离须大于3米。
独立避雷针的接地极选用一根ECRV102Q4UB型离子接地棒，每台变压器的接地极选用一根ECRV102Q4UB型离子接地棒。
敷设具体方法如下：步骤一、打孔直径为0.15米-0.20米，深度至少3米；步骤二、安装将接地极放入孔内；步骤三、连接将接地极附带的连接铜缆和主地网，采用火熔焊接；步骤四、敷设回填料依次放入清水和回填料，搅拌，而后将电解盐放入容器中，与回填料调制成糊状后，倒入接地极周围的空隙中；步骤五、回填先填细土，逐层夯实。
本次接地网改造接地电阻按≤2Ω设计，改造完工后要求实测接地电阻值。
所有独立设备必须用专用引下线从接地端引下。
架构接地须从顶部引下与新建主地网焊接。
断路器、PT、CT、避雷器、隔离开关、高压成套开关设备安装基础槽钢等主要设备必须有两点以上同新建主地网可靠焊接连接。
接地线穿越电缆沟时要求从电缆沟的底部通过；不要横穿电缆沟。
所有室外电气设备均应按照有关规程规定与主地网可靠连接。
焊接全部采用放热焊接工艺。
要求地网性能稳定，抗腐蚀能力强，使用年限长。
二、独立避雷针接地网改造：针对1#、2#、3#独立避雷针接地网进行改造，水平接地体选用30CCS70型镀铜钢绞线，接地极选用615880型铜镀钢接地棒和ECRV102Q4UB型离子接地棒。
就近敷设独立接地网，地网接地电阻要求不大于4Ω，与主接地网地中距离须大于3米。
接地网改造时需开挖检查，或通过其他方法检查确定独立避雷针接地网是否与主接地网相连。
三、变电站内均压带改造：根据设备安装位置不同，新增加接地极并组建新的接地网，新接地网和原有接地网之间多点焊接确保新旧接地网连接可靠，焊接点应均匀分布，保证旧接地网每十五米有一点与新接地网相连。
采用不等间距敷设水平接地网格，以满足跨步电压及接触电压的安全需要。
施工完毕需对主地网的电阻值进行测试，确保接地电阻值达到设计要求。
四、二次铜等电位接地网改造：根据《国家电网公司十八项电网重大反事故措施》规定：“15.7.3.2 在主控室、保护室柜屏下层的电缆室（或电缆沟道）内，按柜屏布置的方向敷设 100 mm²的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。
保护室内的等电位接地网与厂、站的主接地网只能存在唯一连接点，连接点位置宜选择在电缆竖井处。
为保证连接可靠，连接线必须用至少4根以上、截面不小于 50mm²的铜缆（排）构成共点接地。
”现将主控室、通讯机房、35kV开关柜、6kV开关柜（屏）下部现有的铜排用100 mm²绝缘铜电缆首末端连接，形成主控室、通讯机房、35kV开关柜、6kV开关柜内的二次等电位接地网，采用5根截面为100mm²绝缘铜电缆共点与主接地网连接的方式与主接地网可靠连接，达到电力标准要求。
五、土建部分：本次工程需对站内硬化路面进行切割开挖，要求施工时用切割机切开路面，再行开挖，施工完后，按图纸要求先用粘土夯实，对切割破坏的地面需按原做法进行恢复，保证路面平整、美观。
