一种手机激光维修机_CN209503246U

  • 格式：pdf
  • 大小：379.53 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

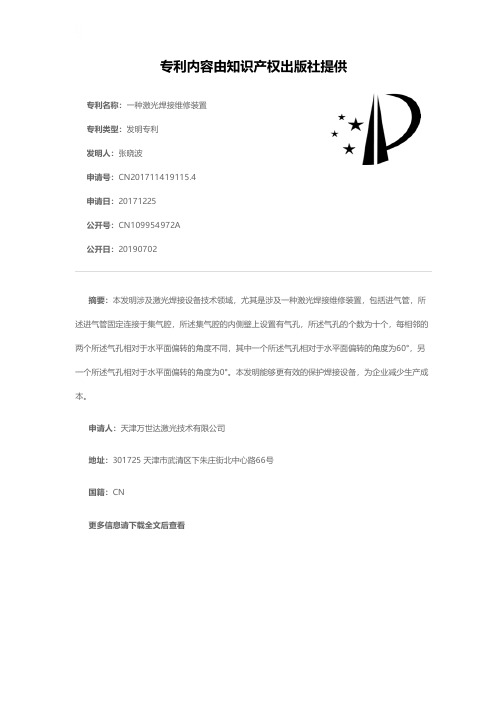

一种激光焊接维修装置[发明专利]

一种激光焊接维修装置[发明专利]

专利名称：一种激光焊接维修装置专利类型：发明专利
发明人：张晓波
申请号：CN201711419115.4申请日：20171225
公开号：CN109954972A
公开日：
20190702
专利内容由知识产权出版社提供
摘要：本发明涉及激光焊接设备技术领域，尤其是涉及一种激光焊接维修装置，包括进气管，所述进气管固定连接于集气腔，所述集气腔的内侧壁上设置有气孔，所述气孔的个数为十个，每相邻的两个所述气孔相对于水平面偏转的角度不同，其中一个所述气孔相对于水平面偏转的角度为60°，另一个所述气孔相对于水平面偏转的角度为0°。

本发明能够更有效的保护焊接设备，为企业减少生产成本。

申请人：天津万世达激光技术有限公司
地址：301725 天津市武清区下朱庄街北中心路66号
国籍：CN
更多信息请下载全文后查看。

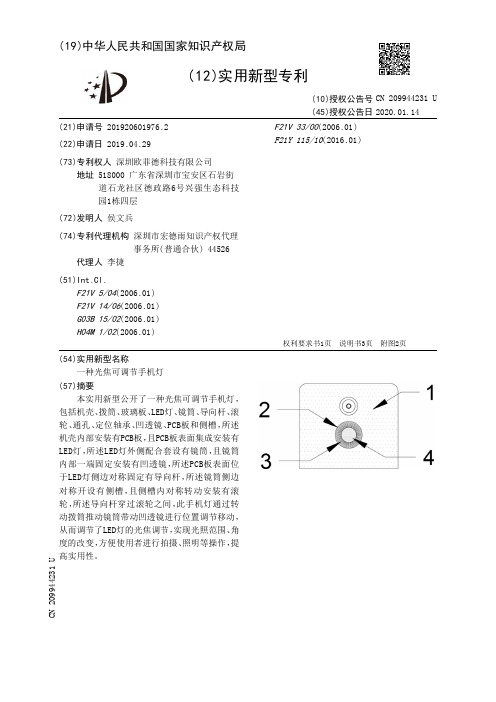

【CN209944231U】一种光焦可调节手机灯【专利】

【CN209944231U】一种光焦可调节手机灯【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601976.2(22)申请日 2019.04.29(73)专利权人 深圳欧菲德科技有限公司地址 518000 广东省深圳市宝安区石岩街道石龙社区德政路6号兴强生态科技园1栋四层(72)发明人 侯文兵　(74)专利代理机构 深圳市宏德雨知识产权代理事务所(普通合伙) 44526代理人 李捷(51)Int.Cl.F21V 5/04(2006.01)F21V 14/06(2006.01)G03B 15/02(2006.01)H04M 1/02(2006.01)F21V 33/00(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种光焦可调节手机灯(57)摘要本实用新型公开了一种光焦可调节手机灯，包括机壳、拨筒、玻璃板、LED灯、镜筒、导向杆、滚轮、通孔、定位轴承、凹透镜、PCB板和侧槽，所述机壳内部安装有PCB板，且PCB板表面集成安装有LED灯，所述LED灯外侧配合套设有镜筒，且镜筒内部一端固定安装有凹透镜，所述PCB板表面位于LED灯侧边对称固定有导向杆，所述镜筒侧边对称开设有侧槽，且侧槽内对称转动安装有滚轮，所述导向杆穿过滚轮之间，此手机灯通过转动拨筒推动镜筒带动凹透镜进行位置调节移动，从而调节了LED灯的光焦调节，实现光照范围、角度的改变，方便使用者进行拍摄、照明等操作，提高实用性。

权利要求书1页 说明书3页 附图2页CN 209944231 U 2020.01.14C N 209944231U权　利　要　求　书1/1页CN 209944231 U1.一种光焦可调节手机灯，包括机壳(1)、拨筒(2)、玻璃板(4)、LED灯(5)、镜筒(6)、导向杆(7)、滚轮(9)、通孔(10)、定位轴承(11)、凹透镜(12)、PCB板(16)和侧槽(17)，其特征在于：所述机壳(1)内部安装有PCB板(16)，且PCB板(16)表面集成安装有LED灯(5)，所述LED灯(5)外侧配合套设有镜筒(6)，且镜筒(6)内部一端固定安装有凹透镜(12)，所述PCB板(16)表面位于LED灯(5)侧边对称固定有导向杆(7)，所述镜筒(6)侧边对称开设有侧槽(17)，且侧槽(17)内对称转动安装有滚轮(9)，所述导向杆(7)穿过滚轮(9)之间，所述机壳(1)背面位于LED灯(5)对应位置开设有通孔(10)，且通孔(10)中间穿插设有拨筒(2)，所述拨筒(2)通过定位轴承(11)与机壳(1)转动连接，所述拨筒(2)内壁开设有内螺纹，所述镜筒(6)外壁开设有外螺纹，且镜筒(6)与拨筒(2)啮合连接，所述拨筒(2)内部顶端固定安装有玻璃板(4)。

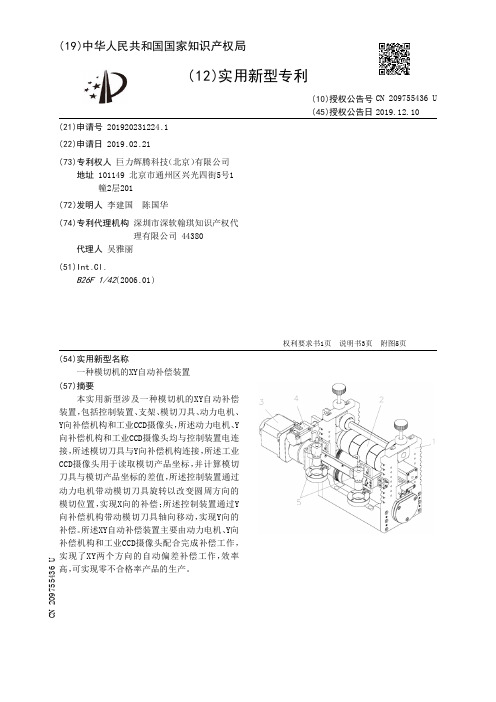

【CN209755436U】一种模切机的XY自动补偿装置【专利】

【CN209755436U】一种模切机的XY自动补偿装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231224.1(22)申请日 2019.02.21(73)专利权人 巨力辉腾科技（北京）有限公司地址 101149 北京市通州区兴光四街5号1幢2层201(72)发明人 李建国　陈国华　(74)专利代理机构 深圳市深软翰琪知识产权代理有限公司 44380代理人 吴雅丽(51)Int.Cl.B26F 1/42(2006.01)(54)实用新型名称一种模切机的XY自动补偿装置(57)摘要本实用新型涉及一种模切机的XY自动补偿装置，包括控制装置、支架、模切刀具、动力电机、Y向补偿机构和工业CCD摄像头，所述动力电机、Y向补偿机构和工业CCD摄像头均与控制装置电连接，所述模切刀具与Y向补偿机构连接，所述工业CCD摄像头用于读取模切产品坐标，并计算模切刀具与模切产品坐标的差值，所述控制装置通过动力电机带动模切刀具旋转以改变圆周方向的模切位置，实现X向的补偿；所述控制装置通过Y向补偿机构带动模切刀具轴向移动，实现Y向的补偿。

所述XY自动补偿装置主要由动力电机、Y向补偿机构和工业CCD摄像头配合完成补偿工作，实现了XY两个方向的自动偏差补偿工作，效率高，可实现零不合格率产品的生产。

权利要求书1页 说明书3页 附图5页CN 209755436 U 2019.12.10C N 209755436U权　利　要　求　书1/1页CN 209755436 U1.一种模切机的XY自动补偿装置，其特征在于，包括控制装置、支架、模切刀具、动力电机、Y向补偿机构和工业CCD摄像头，所述动力电机、Y向补偿机构和工业CCD摄像头均与控制装置电连接，所述模切刀具与Y向补偿机构连接，所述工业CCD摄像头用于读取模切产品坐标，并计算模切刀具与模切产品坐标的差值，所述控制装置通过动力电机带动模切刀具旋转以改变圆周方向的模切位置，实现X向的补偿；所述控制装置通过Y向补偿机构带动模切刀具轴向移动，实现Y向的补偿。

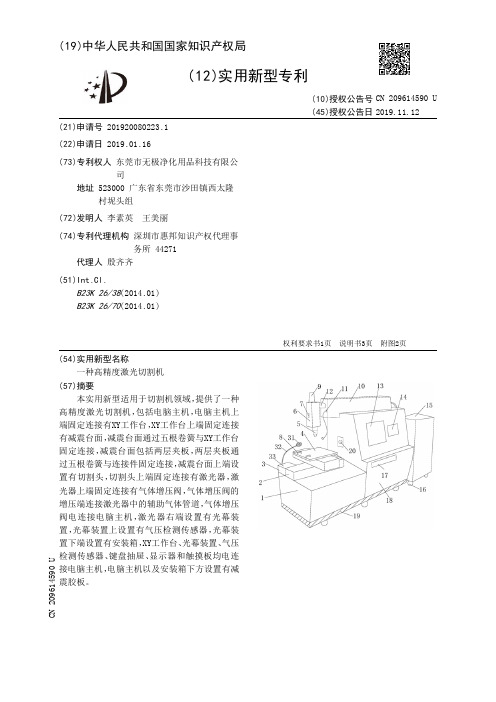

【CN209614590U】一种高精度激光切割机【专利】

【CN209614590U】一种高精度激光切割机【专利】

实用新型内容 [0004] 本实用新型提供一种高精度激光切割机，旨在解决因为工件不够稳定以及切割时 的辅助气体压力不够而影响激光切割机切割精度的问题。 [0005] 本实用新型是这样实现的，一种高精度激光切割机，包括电脑主机，电脑主机上端 固定连接有XY工作台 ，XY工作台上端固定连接有减震台面 ，减震台面通过五根卷簧与XY工 作台固定连接，减震台面包括两层夹板，两层夹板通过五根卷簧与连接件固定连接，减震台 面上端设置有切割头 ，切割头上端固定连接有激光器 ，激光器上端固定连接有气体增压阀 ， 气体 增压阀的 增压端连接激光器中的 辅助气体管道 ，气体 增压阀电 连接电 脑主机 ，激光器 右端设置有光幕装置 ，光幕装置上设置有气压检 测传感器 ，气压检 测传感器的感应探头连 接激光器中的辅助气体管道，光幕装置下端设置有安装箱，安装箱右端设置有制冷水箱，XY 工作台、光幕装置、气压检测传感器、键盘抽屉、显示器和触摸板均电连接电脑主机，电脑主 机以及安装箱下方设置有减震胶板，以平衡稳定切割物件。 [0006] 更进一步地，安装箱位于光幕装置下方固定设置有显示器，显示器右端设置有触 摸板，显示器下方设置有键盘抽屉，键盘抽屉下方设置有安装箱，光幕装置、显示器、触摸板 和键盘抽屉均设置于安装箱上。 [0007] 更进一步地，切割头包括切割喷嘴，切割喷嘴两端设置有聚焦透镜，聚焦透镜下端 设置有透镜冷 却水袋 ，透镜冷 却水袋下方设置有辅助气体进气管 ，冷 却水袋对聚 焦透镜进 行冷却。 [0008] 更进一步地，光幕装置左端设置有水管，水管一端对准切割头下方，水管另一端连 接有输液泵。 [0009] 更进一步地，电脑主机上端设置有吸烟机，吸烟机包括风扇与收尘箱，风扇与收尘
9 .如权利要求1所述的一种高精度激光切割机，其特征在于，所述减震台面远离安装箱 一侧固定连接有两个夹具。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

发明内容 [0004] 本实用新型所要解决的技术问题是提供一种手机激光维修机，使得日常更换维修 手机液晶显示模组效率提高，更换更加方便，同时大大降低维修时的二次损坏率。 [0005] 本实用新型是通过以下技术方案来实现的：一种手机激光维修机，包括机箱、焦距 对位模块、工作支架、振镜模组、传输光纤以及光路调校模块，工作支架上安装有传动丝杆， 传动丝杆上安装有传动螺母，传动螺母上安装一固定板，振镜模组以及光路调校模块安装 于固定板上，固定板随着传动丝杆作升降动作，振镜模组安装于远离光路调校模块的一侧， 其镜头面朝下 ，机箱的 顶部形成一个工作台面 ，待维修的 手机设置于焦距对位模块的 底部 对焦 ，传输光纤连接外部的电 脑并接收电 脑传输过来的 数据 ，振镜模组的 控 制器根据电 脑 传输来的距离、图形、频率信息控制振镜按要求做出精确地震动。 [0006] 作为优选的技术方案，所述机箱内部设置有设置有激光模组、散热风扇、电源模 组 、控 制卡板 ，所述电 源模组分 别为激光模组 、散热风 扇、控 制卡板、振镜模组 、光路 调校模 块供电 ，光路调校模块对激光模组产生的激光进行传导校正，同时利用传动丝杆和滑轨对 镜头出来的激光进行聚焦和对位。 [0007] 作为优选的技术方案，所述传动丝杆通过手动对焦转轴驱动转动，所述手动对焦 转轴安装于工作支架的最顶部，通过一转轮转动。 [0008] 作为优选的技术方案，所述焦距对位模块包括一对位感应开关以及对位块，整个 焦距对位模块滑动安装于两根导向 滑杆上 ，对位块底部为锥形面 ，其正对着底部的 手机设 置。 [0009] 本实用新型的有益效果是：本实用新型使手机显示模组维修变得更加简便快捷， 降 低手机显示模组维修时的 二次 损坏率 ，保证原手机的 零部件完整 ，经激光烧蚀 后便可很 轻松将显示模组从手机上分离开。提高手机显示模组维修的效率 ，产生了新的维修工艺 和 激光差分定点对焦工艺，用此法维修后的手机更加耐用。
2 .如权利要求1所述的手机激光维修机，其特征在于：所述机箱内部设置有设置有激光 模组、散热风扇、电源模组、控制卡板，所述电源模组分别为激光模组、散热风扇、控制卡板、 振镜模组、光路调校模块供电 ，光路调校模块对激光模组产生的激光进行传导校正，同时利 用传动丝杆和滑轨对镜头出来的激光进行聚焦和对位。
3 .如权利要求1所述的手机激光维修机，其特征在于：所述传动丝杆通过手动对焦转轴 驱动转动，所述手动对焦转轴安装于工作支架的最顶部，通过一转轮转动。
4 .如权利要求1所述的手机激光维修机，其特征在于：所述焦距对位模块包括一对位感 应开关以及对位块，整个焦距对位模块滑动安装于两根导向滑杆上，对位块底部为锥形面， 其正对着底部的手机设置。
2
CN 209503246 U
说 明 书
1/3 页
一种手机激光维修机
技术领域 [0001] 本实用新型涉及手机维修领域，特别涉及一种手机激光维修机。
背景技术 [0002] 近年来随着智能手机越来越普及，智能手机手机一体化程度，元器件集成度越来 越高 ，手机损坏后二次修复变得困难起来 ，特别是手机的 显示部分 损坏率极高 ，现在的手 机显示模组大多集成了触摸 ，显示及其控 制芯片再 加上其很薄的厚 度 ，使得在手机破屏后 的维修变得很困难。 [0003] 现在市场上传统的方法是由人工操作，用工具将手机屏盖板撬开更换液晶显示屏 或触摸屏 ，但是由于显示模组盖板与手机壳体的粘接十分紧固 ，使 用此方法 ，不仅效率低而 且极易损坏显示屏和外壳。
权利要求书1页 说明书3页 附图2页
CN 209503246 U
CN 209503246 U
权 利 要 求 书
1/1 页
1 .一种手机激光维修机，其特征在于：包括机箱、焦距对位模块、工作支架、振镜模组、 传输光纤以及光路调校模块，工作支架上安装有传动丝杆，传动丝杆上安装有传动螺母，传 动螺母上安装一固定板 ，振镜模组以 及光路 调校模块安装于固定板上 ，固定板随 着传动丝 杆作升降动作，振镜模组安装于远离光路调校模块的一侧，其镜头面朝下，机箱的顶部形成 一个工作台面 ，待维修的 手机设置于焦距对位模块的 底部对焦 ，传输光纤连接外部的电 脑 并接收电脑传输过来的数据，振镜模组的控制器根据电脑传输来的距离、图形、频率信息控 制振镜503246 U
说 明 书
2/3 页
附图说明 [0010] 为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使 用的附图 作简单地介绍 ，显而易见地 ，下面描述中的附图 仅仅 是本实 用新型的 一些实施例 ，对于本领域普通技术人 员来讲 ，在不付出 创造性劳 动的 前提 下，还可以根据这些附图获得其他的附图。 [0011] 图1是本实用新型的整体结构示意图； [0012] 图2是本实用新型的机箱的内部结构示意图； [0013] 图3是本实用新型的焦距对位模块的结构示意图。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920090740 .7
(22)申请日 2019 .01 .21
(73)专利权人 深圳市三角铁科技有限公司 地址 518000 广东省深圳市宝安区石岩街 道塘头社区松白路中运泰科技工业厂 区厂房6栋二层整层
(72)发明人 王国洋
( 54 )实用新型名称 一种手机激光维修机
( 57 )摘要 本实用新型公开了一种手机激光维修机，包
括机箱、焦距对位模块、工作支架、振镜模组、传 输光纤以及光路调校模块，工作支架上安装有传 动丝杆 ，传动丝杆上安装有传动螺母 ，传动螺母 上安装一固定板，振镜模组以及光路调校模块安 装于固定板上 ，固定板随着传动丝杆作升降 动 作 ，振镜模组安装于远离光路 调校模块的 一 侧 ， 其镜头面朝下。本实用新型使手机显示模组维修 变得更加简便快捷，降低手机显示模组维修时的 二次 损坏率 ，保证原手机的 零部件完整 ，经激光 烧蚀后便可很轻松将显示模组从手机上分离开。 提高手机显示模组维修的效率，产生了新的维修 工艺和激光差分定点对焦工艺，用此法维修后的 手机更加耐用。
(74)专利代理机构 深圳市远航专利商标事务所 (普通合伙) 44276
代理人 张朝阳 袁浩华
(51)Int .Cl . B23K 26/362(2014 .01) B23K 26/70(2014 .01) B25B 27/00(2006 .01)
(10)授权公告号 CN 209503246 U (45)授权公告日 2019.10.18
