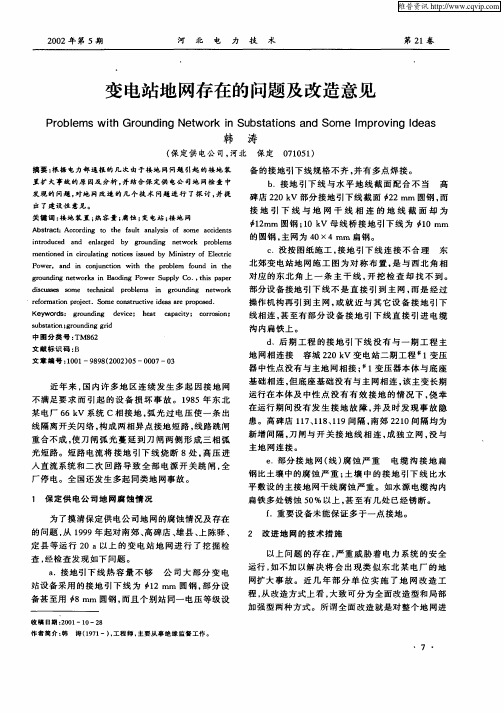

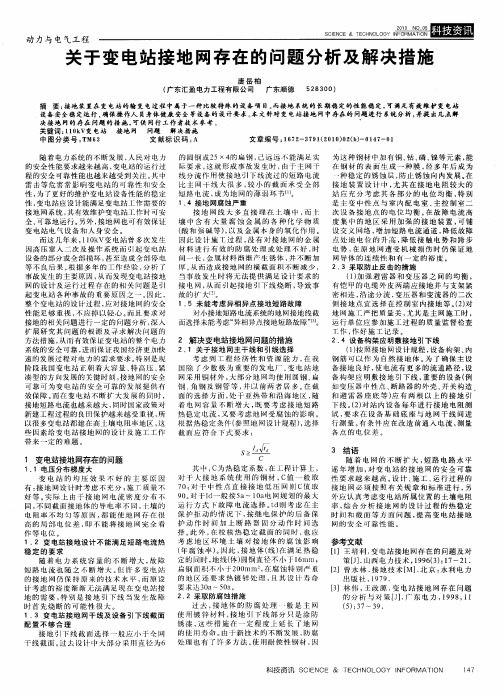

变电站接地网存在的问题及改造意见

变电站接地网施工风险识别及预防措施一、风险识别1.变电站接地网施工施工风险-施工现场不平整或不牢固，可能导致接地网施工不稳定，增加人员和设备的安全风险；-施工人员缺乏接地网施工相关知识和经验，可能导致施工不规范，增加电气风险；-施工过程中，可能存在未及时发现的地下管线、地铁、地下室等隐患，可能导致意外事故；-施工现场可能存在不明确的安全警示标识，增加人员迷失和误操作的风险；-施工设备和工具不合格或不符合标准，增加施工事故的风险；-施工期间天气变化可能导致施工安全隐患，如雷击、大风等。

2.变电站接地网施工环境风险-施工现场周围地质条件不稳定，如软土或岩层不均，可能导致接地网施工的不稳定性；-施工现场周围可能存在潮湿环境，增加电力设施绝缘性能降低的风险；-施工周边可能存在建筑物、树木等高大物体，可能增加雷击和风险事件的发生概率；-施工现场附近可能存在电源设备和各类电缆，可能导致电气事故发生。

二、预防措施1.施工场地预处理-在施工前需对场地进行详细的勘测和检查，确保场地平整、稳固，并清除存在隐患的地下管线、地铁、地下室等；-在施工现场周边设置合理的安全警示标识，防止人员迷失和误操作。

2.施工人员培训和管理-为施工人员提供相关接地网施工的培训，确保其掌握正确的施工流程和安全操作规范；-指派经验丰富的工程师或技术人员进行现场监督和指导，确保施工过程中的质量和安全。

3.施工设备和工具选择-使用合格、符合标准的施工设备和工具，确保施工过程的安全和质量；-定期检测施工设备和工具的性能，及时修理或更换损坏的设备和工具。

4.施工环境监测和防护-在施工现场周边设置合适的防护措施，如建筑物的避雷针、避雷带等，减少雷击风险；-对施工现场周边的地质环境进行评估和监测，采取相应的稳固措施，确保接地网施工的稳定性。

5.施工期间安全管理-加强安全管理，制定详细的施工安全方案和操作规程，确保施工过程的安全；-定期组织安全巡查和评估，及时发现和处理施工现场存在的安全隐患。

变电站接地网接地故障原因与改造建议编辑：万佳防雷变电站的接地网是维护电力系统安全可靠运行、保障运行人员和电气设备安全的重要措施。

构成接地网的均压导体常因施工时焊接不良或漏焊、埋设深度不足、土壤的腐蚀、接地短路电流的电动力作用等原因 ,使地网均压导体之间或接地引线与均压导体之间存在电气连接不良故障点。

若遇电力系统发生接地短路故障 ,将造成地网本身局部电位差和地网电位异常升高 ,除给运行人员的安全带来威胁外 ,还可能因反击或电缆皮环流使得二次设备的绝缘遭到破坏 ,高压窜入控制室 ,使监测或控制设备发生误动或拒动而扩大事故 ,带来巨大的经济损失和不良的社会影响。

一、原因分析1、根据有关的开挖资料与地质资料调查情况，接地网腐蚀原因大致有以下特点：周围土壤盐碱化严重 , 导致接地体腐蚀程度高;地下水位高、土壤潮湿和容易积水使得接地体腐蚀严重 ; 接地引下线普遍在入地处和距地表面深100～400 mm 的地段腐蚀很严重; 接地体中水平敷设的扁钢因积水 ,腐蚀速度快 ,比与地面垂直敷设的钢管腐蚀严重; 厂址临近化工厂 , 大气质量恶劣 ,加重了其地网腐蚀程度影响接地体金属腐蚀的主要因素。

( 1)土壤的孔隙度较大 , 有利于氧和水分的保持 , 这是腐蚀发生的促进因素。

当土壤含水量大于85 %时 , 氧的扩散渗透受到了阻碍 , 腐蚀减弱; 当土壤含水量小于 10 %时 ,由于水分的缺乏 ,阳极极性和土壤电阻比加大 ,腐蚀速度又急速降低。

(2) 土壤温度昼夜温差大 ,很容易在金属上凝结水分微粒 , 且因温差电池的形成 , 加快腐蚀, 这也是开挖地网中发现同埋一处的水平接地体比垂直方向的接地体容易腐蚀的原因。

(3) 通常土壤中含盐量约为 80～1 500 mg/ L ,地处沿海地区大部分土壤的pH 值在 8. 4～9. 5 之间 ,从而加快了土壤的腐蚀速度。

(4) 土壤中含有硫酸盐 , 在缺氧的情况下 , 硫酸盐还原细菌就会繁殖起来 , 利用金属表面的氢把SO42 -还原 , 在铁的表面的腐蚀产物是黑色 FeS。

接地线装设不规范的成因及解决对策发布时间：2021-12-09T14:11:32.215Z 来源：《电力设备》2021年第9期作者：和金明[导读] 下面结合实际，对接地线装设不规范问题做具体分析。

（云南电网有限责任公司丽江供电局 674100）摘要：装设接地线是电气设备操作中的一项技术措施，在变电运行所倒闸操作中经常出现。

接地线的装设质量会对人员安全产生巨大影响，因此装设接地线时一定要保证顺序正确、操作规范。

但在实际的装设作业中，因人员、设备、环境等因素影响而导致装设过程不够规范，装设质量无法满足标准要求。

基于此，本文运用调查法、文献法对造成接地线装设不规范的原因进行分析，并就如何规范接地线装设展开探究，以供借鉴与参考。

关键词：接地线；装设问题；装设对策接地线是为了防止电力设备突然来电，释放残余电荷或防止感应电压，将已经停电的设备临时短路接地的一种安全用具。

接地线的安装有一定难度，在安装过程中容易受到环境等多种因素的影响。

因此负责接地线安装的工作人员必须具备丰富的专业知识与实践经验，熟悉接地线安装的每一个环节与每一项规定，并能严格按照技术标准规范完成接地线安装工作，全面保障接地线安装质量。

下面结合实际，对接地线装设不规范问题做具体分析。

1接地线装设不规范成因1.1地线结构不合理在装设接地线的过程中，也有可能遇到接地线结构不合理的情况。

目前许多变电站都采用三相合一的成套接地线，采用的是带透明护套、截面积不小于25mm2的多股软铜线。

这类线的特点是自重较重，长度较长，因而也就加大了装设、拆除难度。

在装拆时，人体不得直接接触接地线，仅依靠手部力量抬高装设。

这样的操作不仅会使人员体力消耗巨大，也容易发生危险，并且在装设时操作人员的身体也易与接地线发生直接接触【1】。

1.2地线绝缘杆结构不合理目前变电站使用的10kV绝缘杆都为专用地线绝缘杆，这类绝缘杆的特点是长度短，如果高压柜内设备的位置较为靠里，那么就很有可能会出现绝缘杆长度不够用的情况。

变电站接地网现状分析和改造建议吴领兵摘要：变电站接地网的合理与否是直接关系到人身和设备安全的重要问题。

近些年来，公司的多座变电站的接地网试验不合格，出现接地电阻偏大，设备接地与接地网不通等现象。

然而接地网起着工作接地和保护接地的作用，接地网故障可能造成主设备损坏、变电站停运等事故，给电网的稳定运行带来了极大的危害。

因此，对公司接地网的现状进行分析并故障定位，进而找出相应的解决办法是很有必要的。

关键词：变电站接地网；现状分析；改造建议1导言电气设备的某部分与大地之间做良好的电气连接，称为接地。

埋入地中并直接与大地接触的金属导体，称为接地体或接地极，专门为接地而人为装设的接地体，称为人工接地体。

兼作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等，称为自然接地体。

连接接地体与设备、装置接地部分的金属导体，称为接地线。

接地线在设备、装置正常运行情况下是不载流的，但在故障情况下要通过接地故障电流。

接地线与接地体合称为接地装置。

由若干接地体在大地中相互用接地线连接起来的一个整体，称为接地网。

2变电站接地网的特点及作用为保证电力系统的安全运行，变电站都铺设了接地网，不同的变电站接地网类型可能不尽相同，但是它们存在着许多的共同点。

变电站的接地网是将多个接地体用接地干线连接成网络，具有接地可靠，接地电阻小的特点，满足大量电气设备接地的需要。

接地网为电力系统提供了可靠的工作和保护接地，工作接地保证了系统电位的稳定性，如变压器中性点接地。

而保护接地是在电气装置的金属外壳、配电装置的构架等由于绝缘损坏带电的情况下，保证了人身和设备的安全。

3常见的接地网故障类型近年来，许多地区发生多起因接地网不满足要求而引起的设备损坏事故，经过对这些变电站接地网故障的调查分析，总结出当前变电站接地网主要存在以下的一些常见问题。

（1）接地网的均压问题（2）设备的接地与地网之间的连通问题部分变电站内多处设备接地引下线与接地网不通，或连接不良。
