变电站接地网接地故障原因与改造建议

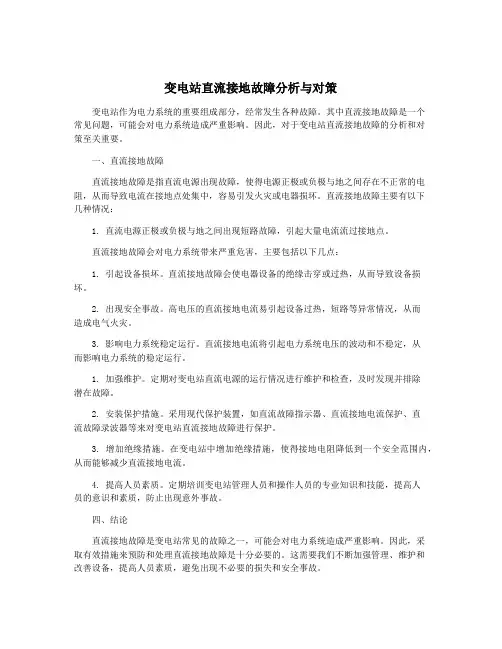

变电站直流接地故障分析与对策变电站作为电力系统的重要组成部分，经常发生各种故障。

其中直流接地故障是一个常见问题，可能会对电力系统造成严重影响。

因此，对于变电站直流接地故障的分析和对策至关重要。

一、直流接地故障直流接地故障是指直流电源出现故障，使得电源正极或负极与地之间存在不正常的电阻，从而导致电流在接地点处集中，容易引发火灾或电器损坏。

直流接地故障主要有以下几种情况：1. 直流电源正极或负极与地之间出现短路故障，引起大量电流流过接地点。

直流接地故障会对电力系统带来严重危害，主要包括以下几点：1. 引起设备损坏。

直流接地故障会使电器设备的绝缘击穿或过热，从而导致设备损坏。

2. 出现安全事故。

高电压的直流接地电流易引起设备过热，短路等异常情况，从而造成电气火灾。

3. 影响电力系统稳定运行。

直流接地电流将引起电力系统电压的波动和不稳定，从而影响电力系统的稳定运行。

1. 加强维护。

定期对变电站直流电源的运行情况进行维护和检查，及时发现并排除潜在故障。

2. 安装保护措施。

采用现代保护装置，如直流故障指示器、直流接地电流保护、直流故障录波器等来对变电站直流接地故障进行保护。

3. 增加绝缘措施。

在变电站中增加绝缘措施，使得接地电阻降低到一个安全范围内，从而能够减少直流接地电流。

4. 提高人员素质。

定期培训变电站管理人员和操作人员的专业知识和技能，提高人员的意识和素质，防止出现意外事故。

四、结论直流接地故障是变电站常见的故障之一，可能会对电力系统造成严重影响。

因此，采取有效措施来预防和处理直流接地故障是十分必要的。

这需要我们不断加强管理、维护和改善设备，提高人员素质，避免出现不必要的损失和安全事故。

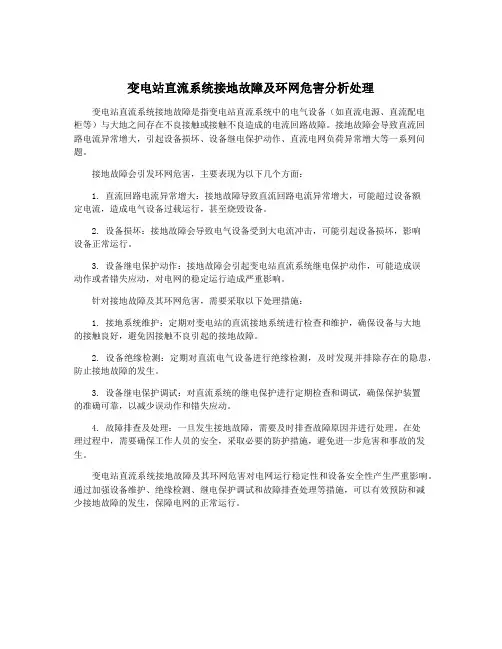

变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的电气设备（如直流电源、直流配电柜等）与大地之间存在不良接触或接触不良造成的电流回路故障。

接地故障会导致直流回路电流异常增大，引起设备损坏、设备继电保护动作、直流电网负荷异常增大等一系列问题。

接地故障会引发环网危害，主要表现为以下几个方面：1. 直流回路电流异常增大：接地故障导致直流回路电流异常增大，可能超过设备额定电流，造成电气设备过载运行，甚至烧毁设备。

2. 设备损坏：接地故障会导致电气设备受到大电流冲击，可能引起设备损坏，影响设备正常运行。

3. 设备继电保护动作：接地故障会引起变电站直流系统继电保护动作，可能造成误动作或者错失应动，对电网的稳定运行造成严重影响。

针对接地故障及其环网危害，需要采取以下处理措施：1. 接地系统维护：定期对变电站的直流接地系统进行检查和维护，确保设备与大地的接触良好，避免因接触不良引起的接地故障。

2. 设备绝缘检测：定期对直流电气设备进行绝缘检测，及时发现并排除存在的隐患，防止接地故障的发生。

3. 设备继电保护调试：对直流系统的继电保护进行定期检查和调试，确保保护装置的准确可靠，以减少误动作和错失应动。

4. 故障排查及处理：一旦发生接地故障，需要及时排查故障原因并进行处理。

在处理过程中，需要确保工作人员的安全，采取必要的防护措施，避免进一步危害和事故的发生。

变电站直流系统接地故障及其环网危害对电网运行稳定性和设备安全性产生严重影响。

通过加强设备维护、绝缘检测、继电保护调试和故障排查处理等措施，可以有效预防和减少接地故障的发生，保障电网的正常运行。

变电站直流系统接地故障分析与处理发布时间：2023-04-19T07:44:15.573Z 来源：《科技潮》2023年4期作者：姜绪军[导读] 直流接地分为正极接地、负极接地和两极接地3种情况。

正极接地：可能造成继电保护及自动装置误动。

国网内蒙古东部电力有限公司检修分公司伊敏换流站内蒙古呼伦贝尔 021008摘要：变电站直流系统在多方面因素的综合影响下，容易出现接地故障，通常情况下，当直流系统出现单点接地现象时，是不会对变电站的运行构成任何实质性危害的，但必须第一时间对其进行排查并消除。

直流系统中的单点接地一旦转变为两点接地，变电站中保护装置、控制回路以及信号设备就会出现拒动或误动，甚至直流系统断路等严重问题。

进而直接威胁整个变电站运行的安全。

因而深入分析探讨并掌握直流系统接地故障处理方法，对于变电站的运行稳定性及安全性具有重要意义。

关键词：变电站；直流系统；接地故障一、直流系统接地故障危害直流接地分为正极接地、负极接地和两极接地3种情况。

正极接地：可能造成继电保护及自动装置误动。

因为一般出口中间继电器线圈，跳、合闸线圈等均接直流负极。

若正极接地越过操作按钮或控制开关触点就会引起继电保护误动作。

负极接地：可能造成继电保护及自动装置拒动。

因为合闸或跳闸线圈被接地点短接而产生拒动，造成无法合闸或事故无法跳闸，从而发生越级跳闸，造成事故扩大。

两极接地：可能造成跳闸或合闸回路短路，短路电流过大还可能烧坏继电器的触点和造成直流熔断器熔断，导致保护及操作装置等失去电源。

二、解决变电站直流系统接地故障的方法2.1明确接地故障发生原因变电站的工作人员在针对直流系统的接地故障进行检修时，需要先明确系统发生故障的原因。

第一，当直流系统处于正常运转时，如果有小动物爬进某个子系统或者有金属物品掉落在原件上，不仅会对系统的电流运行产生影响，导致系统无法正常运行，还会因为短路问题引发接地故障。

第二，如果工作人员没有按照接线标准开展接线工作，或者工具使用不当，使得线路连接错误，同样会引发短路、断路问题，从而产生接地故障。

变电站直流系统接地故障分析与处理变电站直流系统是电力系统中重要的一部分，其作用是将电网输送过来的交流电转换为直流电，以供直流设备使用。

然而，在变电站直流系统工作中，由于各种原因可能会出现接地故障，严重影响电网的稳定和可靠运行。

因此，对直流系统接地故障进行及时分析和处理是非常必要的。

一、直流系统接地故障原因1、设备或线路绝缘损坏：直流系统中的设备和线路的绝缘不良或损坏会导致电流经过接地，引起直流系统接地故障。

2、操作不当：直流系统的操作不当，例如接线错误、设备调试失误、操作人员操作不当等因素也会导致直流系统接地故障的发生。

3、雷击或环境因素：直流系统在运行过程中，遭遇雷击或因环境因素造成设备或线路绝缘降低，同样也会导致直流系统接地故障发生。

直流系统接地故障的表现主要有以下几种：1、直流系统出现故障告警：直流系统出现告警提示，例如过流告警、过压告警、失压告警等，可能是直流系统发生接地故障的前兆。

2、电压下降或突降：当直流系统出现接地故障时，电压下降或突降，影响设备正常工作。

3、漏电告警: 直流系统的直流回路出现接地故障，会导致直流电流过大，出现漏电告警现象。

4、设备过热：直流系统接地故障后，会产生大量的热量，导致设备过热，从而影响设备的正常运行。

在直流系统接地故障的处理中，应遵循以下原则：1、确保个人生命安全：在处理直流系统接地故障时，要优先考虑个人安全，采取有效措施防止电击伤害。

2、迅速排除故障：直流系统接地故障对电网的影响非常大，应及时排除故障，减小影响。

3、注意处理后设备的维护：在排除直流系统接地故障后，应及时对设备进行维护，避免再次出现故障。

1、检查设备和线路绝缘状况，并排除绝缘损坏的设备或线路。

2、正确操作直流系统，防止误操作和调试失误导致直流系统接地故障。

3、加强对环境因素的保护和防雷措施，避免雷击或环境因素对设备或线路的影响。

4、采用高精度的检测仪器检测直流系统内部的故障情况，及时发现故障，加以处理。

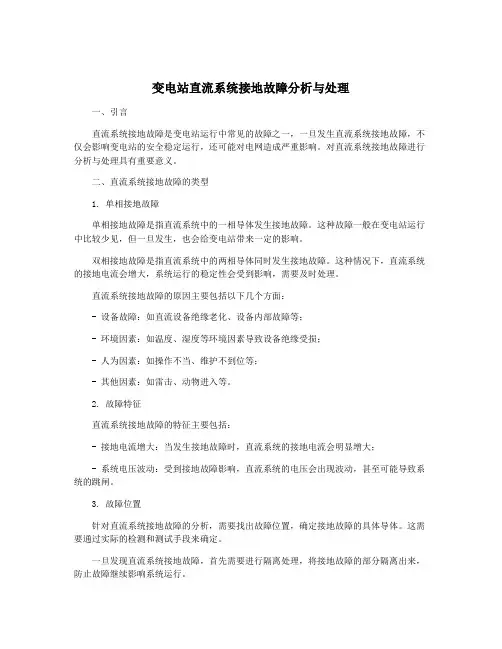

变电站直流系统接地故障分析与处理一、引言直流系统接地故障是变电站运行中常见的故障之一，一旦发生直流系统接地故障，不仅会影响变电站的安全稳定运行，还可能对电网造成严重影响。

对直流系统接地故障进行分析与处理具有重要意义。

二、直流系统接地故障的类型1. 单相接地故障单相接地故障是指直流系统中的一相导体发生接地故障。

这种故障一般在变电站运行中比较少见，但一旦发生，也会给变电站带来一定的影响。

双相接地故障是指直流系统中的两相导体同时发生接地故障。

这种情况下，直流系统的接地电流会增大，系统运行的稳定性会受到影响，需要及时处理。

直流系统接地故障的原因主要包括以下几个方面：- 设备故障：如直流设备绝缘老化、设备内部故障等；- 环境因素：如温度、湿度等环境因素导致设备绝缘受损；- 人为因素：如操作不当、维护不到位等；- 其他因素：如雷击、动物进入等。

2. 故障特征直流系统接地故障的特征主要包括：- 接地电流增大：当发生接地故障时，直流系统的接地电流会明显增大；- 系统电压波动：受到接地故障影响，直流系统的电压会出现波动，甚至可能导致系统的跳闸。

3. 故障位置针对直流系统接地故障的分析，需要找出故障位置，确定接地故障的具体导体。

这需要通过实际的检测和测试手段来确定。

一旦发现直流系统接地故障，首先需要进行隔离处理，将接地故障的部分隔离出来，防止故障继续影响系统运行。

进行故障隔离后，需要寻找故障原因，确定接地故障的发生原因，可以通过检测设备绝缘状况、环境检测等手段来确定故障原因。

3. 进行维修处理针对发现的故障原因，需要进行相应的维修处理，修复或更换受损的设备或导体，确保直流系统的正常运行。

4. 重新接地在故障处理完成后，需要重新接地并进行测试，确保直流系统接地故障已经得到有效处理，系统可以正常运行。

为了预防直流系统接地故障的发生，可以采取以下措施：- 加强设备绝缘检测和维护工作，定期对设备进行绝缘测试和维护保养；- 定期对直流系统的接地系统进行检查和测试，确保接地系统的良好运行；- 增强人员的安全意识，对操作和维护人员进行培训，提高其对设备的维护和操作技能。

变电站直流系统接地故障分析与处理
变电站直流系统接地故障是变电站运行中常见的一种故障类型。

接地故障的发生会严
重影响变电站的安全稳定运行，因此需要及时进行分析和处理。

我们来分析接地故障的原因。

直流系统接地故障一般是由于绝缘击穿或设备破损导致的。

可能的原因包括：隔离开关未正确关闭引起的绝缘击穿，直流设备的绝缘老化或损坏，设备安装不合理等。

接下来，我们来分析接地故障的影响。

接地故障会导致直流系统的电压降低、电流增大，从而引起线路过载、设备损坏等问题。

过高的电流会对设备造成烧损甚至起火的危险，对变电站的运行安全造成严重威胁。

接下来，我们来讨论接地故障的处理方法。

一旦发生接地故障，首先应迅速采取措施
切断电源，以防止故障继续扩大。

然后需要及时检查和修复故障设备，包括更换损坏的绝
缘材料、修复破损的设备等。

还需要对其他设备进行全面检查，以确保没有其他隐患。

为了预防接地故障的发生，应加强变电站的维护管理工作。

定期对设备进行检查和维护，及时发现和处理潜在的故障隐患。

要加强对设备的绝缘性能的监测，定期进行绝缘电
阻测试，及时发现设备绝缘老化问题。

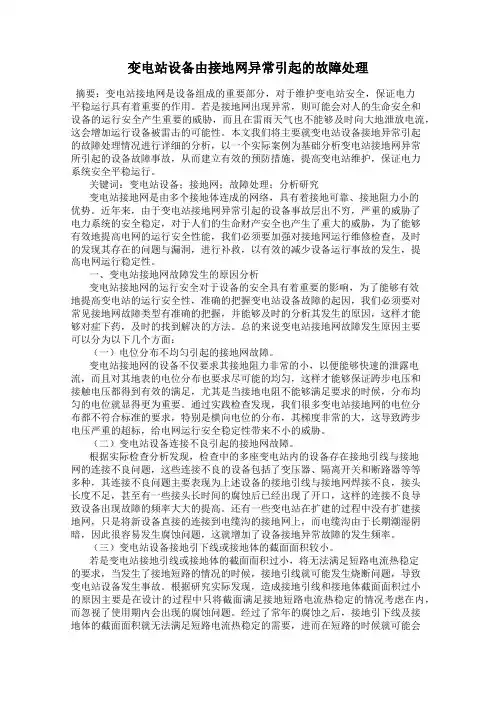

变电站设备由接地网异常引起的故障处理摘要：变电站接地网是设备组成的重要部分，对于维护变电站安全，保证电力平稳运行具有着重要的作用。

若是接地网出现异常，则可能会对人的生命安全和设备的运行安全产生重要的威胁，而且在雷雨天气也不能够及时向大地泄放电流，这会增加运行设备被雷击的可能性。

本文我们将主要就变电站设备接地异常引起的故障处理情况进行详细的分析，以一个实际案例为基础分析变电站接地网异常所引起的设备故障事故，从而建立有效的预防措施，提高变电站维护，保证电力系统安全平稳运行。

关键词：变电站设备；接地网；故障处理；分析研究变电站接地网是由多个接地体连成的网络，具有着接地可靠、接地阻力小的优势。

近年来，由于变电站接地网异常引起的设备事故层出不穷，严重的威胁了电力系统的安全稳定，对于人们的生命财产安全也产生了重大的威胁，为了能够有效地提高电网的运行安全性能，我们必须要加强对接地网运行维修检查，及时的发现其存在的问题与漏洞，进行补救，以有效的减少设备运行事故的发生，提高电网运行稳定性。

一、变电站接地网故障发生的原因分析变电站接地网的运行安全对于设备的安全具有着重要的影响，为了能够有效地提高变电站的运行安全性，准确的把握变电站设备故障的起因，我们必须要对常见接地网故障类型有准确的把握，并能够及时的分析其发生的原因，这样才能够对症下药，及时的找到解决的方法。

总的来说变电站接地网故障发生原因主要可以分为以下几个方面：（一）电位分布不均匀引起的接地网故障。

变电站接地网的设备不仅要求其接地阻力非常的小，以便能够快速的泄露电流，而且对其地表的电位分布也要求尽可能的均匀，这样才能够保证跨步电压和接触电压都得到有效的满足，尤其是当接地电阻不能够满足要求的时候，分布均匀的电位就显得更为重要。

通过实践检查发现，我们很多变电站接地网的电位分布都不符合标准的要求，特别是横向电位的分布，其梯度非常的大，这导致跨步电压严重的超标，给电网运行安全稳定性带来不小的威胁。

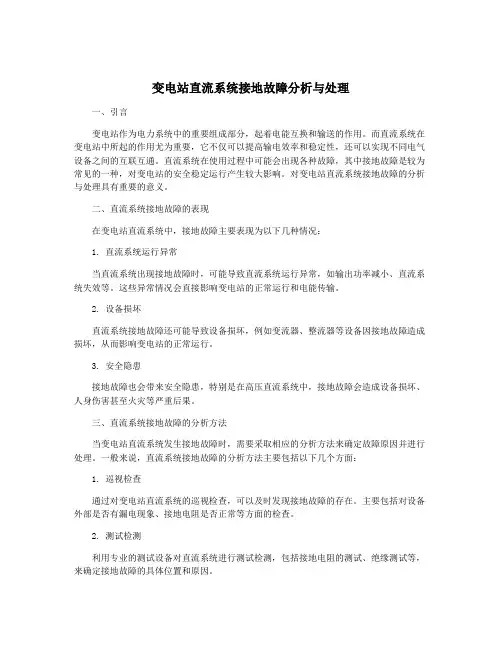

变电站直流系统接地故障分析与处理一、引言变电站作为电力系统中的重要组成部分，起着电能互换和输送的作用。

而直流系统在变电站中所起的作用尤为重要，它不仅可以提高输电效率和稳定性，还可以实现不同电气设备之间的互联互通。

直流系统在使用过程中可能会出现各种故障，其中接地故障是较为常见的一种，对变电站的安全稳定运行产生较大影响。

对变电站直流系统接地故障的分析与处理具有重要的意义。

二、直流系统接地故障的表现在变电站直流系统中，接地故障主要表现为以下几种情况：1. 直流系统运行异常当直流系统出现接地故障时，可能导致直流系统运行异常，如输出功率减小、直流系统失效等。

这些异常情况会直接影响变电站的正常运行和电能传输。

2. 设备损坏直流系统接地故障还可能导致设备损坏，例如变流器、整流器等设备因接地故障造成损坏，从而影响变电站的正常运行。

3. 安全隐患接地故障也会带来安全隐患，特别是在高压直流系统中，接地故障会造成设备损坏、人身伤害甚至火灾等严重后果。

三、直流系统接地故障的分析方法当变电站直流系统发生接地故障时，需要采取相应的分析方法来确定故障原因并进行处理。

一般来说，直流系统接地故障的分析方法主要包括以下几个方面：1. 巡视检查通过对变电站直流系统的巡视检查，可以及时发现接地故障的存在。

主要包括对设备外部是否有漏电现象、接地电阻是否正常等方面的检查。

2. 测试检测利用专业的测试设备对直流系统进行测试检测，包括接地电阻的测试、绝缘测试等，来确定接地故障的具体位置和原因。

3. 故障分析通过对接地故障的具体情况进行分析，包括故障发生的可能原因、故障类型等方面的分析，来确定接地故障的性质和严重程度。

总结：变电站直流系统接地故障是需要引起足够重视的问题，需要采取相应的分析和处理方法，加强预防措施，以确保变电站的安全运行。

希望通过本文的介绍，能够增加对变电站直流系统接地故障的认识，为相关人员的工作提供一定的参考和帮助。

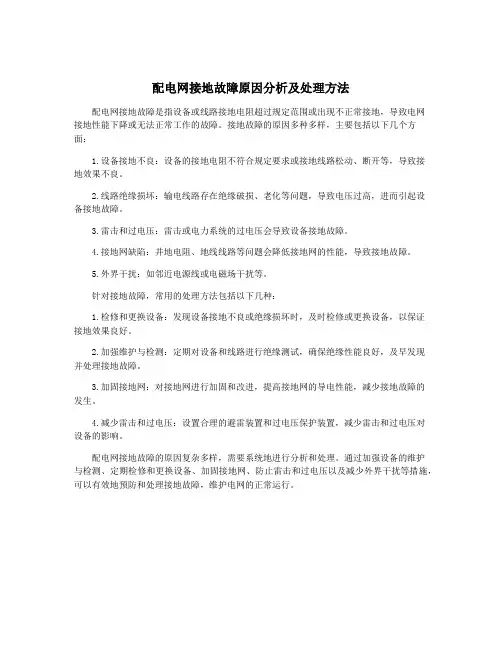

配电网接地故障原因分析及处理方法
配电网接地故障是指设备或线路接地电阻超过规定范围或出现不正常接地，导致电网
接地性能下降或无法正常工作的故障。

接地故障的原因多种多样，主要包括以下几个方
面：
1.设备接地不良：设备的接地电阻不符合规定要求或接地线路松动、断开等，导致接
地效果不良。

2.线路绝缘损坏：输电线路存在绝缘破损、老化等问题，导致电压过高，进而引起设
备接地故障。

3.雷击和过电压：雷击或电力系统的过电压会导致设备接地故障。

4.接地网缺陷：井地电阻、地线线路等问题会降低接地网的性能，导致接地故障。

5.外界干扰：如邻近电源线或电磁场干扰等。

针对接地故障，常用的处理方法包括以下几种：
1.检修和更换设备：发现设备接地不良或绝缘损坏时，及时检修或更换设备，以保证
接地效果良好。

2.加强维护与检测：定期对设备和线路进行绝缘测试，确保绝缘性能良好，及早发现
并处理接地故障。

3.加固接地网：对接地网进行加固和改进，提高接地网的导电性能，减少接地故障的
发生。

4.减少雷击和过电压：设置合理的避雷装置和过电压保护装置，减少雷击和过电压对
设备的影响。

配电网接地故障的原因复杂多样，需要系统地进行分析和处理。

通过加强设备的维护
与检测、定期检修和更换设备、加固接地网、防止雷击和过电压以及减少外界干扰等措施，可以有效地预防和处理接地故障，维护电网的正常运行。

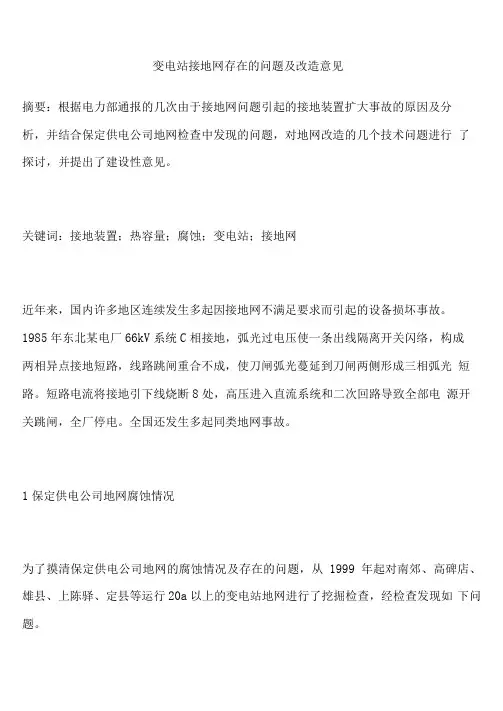

变电站接地网存在的问题及改造意见摘要：根据电力部通报的几次由于接地网问题引起的接地装置扩大事故的原因及分析，并结合保定供电公司地网检查中发现的问题，对地网改造的几个技术问题进行了探讨，并提出了建设性意见。

关键词：接地装置；热容量；腐蚀；变电站；接地网近年来，国内许多地区连续发生多起因接地网不满足要求而引起的设备损坏事故。

1985年东北某电厂66kV系统C相接地，弧光过电压使一条出线隔离开关闪络，构成两相异点接地短路，线路跳闸重合不成，使刀闸弧光蔓延到刀闸两侧形成三相弧光短路。

短路电流将接地引下线烧断8处，高压进入直流系统和二次回路导致全部电源开关跳闸，全厂停电。

全国还发生多起同类地网事故。

1保定供电公司地网腐蚀情况为了摸清保定供电公司地网的腐蚀情况及存在的问题，从1999年起对南郊、高碑店、雄县、上陈驿、定县等运行20a以上的变电站地网进行了挖掘检查，经检查发现如下问题。

a.接地引下线热容量不够公司大部分变电站设备采用的接地引下线为?12mm圆钢，部分设备甚至用?8mm圆钢，而且个别站同一电压等级设备的接地引下线规格不齐，并有多点焊接。

梢接地引下线与水平地线截面配合不当高碑店220kV部分接地引下线截面?22mm圆钢，而接地引下线与地网干线相连的地线截面却为?12mm圆钢；10kV母线桥接地引下线为？10mm的圆钢，主网为40X4mm扁钢。

c.没按图纸施工，接地引下线连接不合理东北郊变电站地网施工图为对称布置，是与西北角相对应的东北角上一条主干线，开挖检查却找不到。

部分设备接地引下线不是直接引到主网，而是经过操作机构再引到主网，或就近与其它设备接地引下线相连，甚至有部分设备接地引下线直接引进电缆沟内扁铁上。

d.后期工程的接地引下线没有与一期工程主地网相连接容城220kV变电站二期工程#1变压器中性点没有与主地网相接；#1变压器本体与底座基础相连，但底座基础没有与主网相连，该主变长期运行在本体及中性点没有有效接地的情况下，侥幸在运行期间没有发生接地故障，并及时发现事故隐患。

主变低压侧接地的现象原因处理1. 引言嘿，大家好！今天我们来聊聊一个关于主变低压侧接地的事情。

听起来可能有点生涩，但别担心，我会尽量让它轻松点。

我们知道，变电站里有许多高大上的设备，而低压侧接地就像变电站的小小守护者。

就像一位勤劳的园丁，在茁壮成长的植物中默默耕耘。

可一旦出现问题，哎呀，那可真是不得了了。

接下来，我们就来看看这些接地现象背后隐藏的原因，以及我们该如何处理它们。

2. 低压侧接地现象2.1 现象描述首先，我们得搞清楚什么是低压侧接地。

简单来说，就是把变压器的低压侧通过某种方式接到大地上，这样做的目的主要是为了保护设备和人身安全。

想象一下，如果不接地，那电流一旦出现问题，哎，后果不堪设想！低压侧接地可以说是电力系统的一道保险，安全性杠杠的。

不过，偶尔这道保险也会“罢工”，接地故障的情况就会出现。

比如说，接地电阻过高，导致电流无法顺利排出，整套系统就像打了个瞌睡，反应迟钝，甚至引发设备损坏。

2.2 常见现象在实际操作中，我们常常会遇到接地电压不正常、接地电流过大等现象。

比如，低压侧接地出现故障时，设备可能会发出“咯吱咯吱”的声音，或者是某些保护装置频繁跳闸。

再比如，接地电阻值一旦超过标准，那就相当于给电流加了个“大障碍”，设备运行时就像在泥潭中挣扎，难上加难。

这些现象让人苦不堪言，真是让人头疼。

3. 现象原因分析3.1 接地电阻过高好，接下来咱们聊聊这些现象的原因。

首先，接地电阻过高是个常见问题。

想象一下，你家门口的排水沟堵了，雨水一下子就淹了大半个小区，心急如焚！同样的道理，接地电阻过高导致电流无法顺利流入大地，设备一旦发生故障，那可就要“多事”了。

造成这个问题的原因有很多，可能是接地电极锈蚀、土壤干燥，或者是施工时没按规矩来，简直是“竹篮打水一场空”！3.2 接地系统设计不当再说说设计不当的问题。

如果接地系统的设计就像打麻将时只知道“碰”，而不懂“杠”，那可就出大事了。

有的地方为了节省成本，接地系统的构造非常简单，结果就给了电流可乘之机。

变电站直流系统接地故障分析与处理
直流系统接地故障是变电站故障中一种比较常见的故障类型。

如果不及时处理，会对
变电站的运行带来一定的影响甚至带来较大的安全隐患。

本文将对变电站直流系统接地故
障的原因、检测方法、处理方法进行探讨。

一、直流系统接地故障的原因
直流系统接地故障的原因可能有很多，以下是常见的几种原因：
1.设备老化：变电站的一些设备比如接地开关等可能会存在老化问题，这些老化问题
可能会导致设备接地不良，从而引发接地故障。

2.设备维护不当：变电站的一些设备如果没有按照规定进行维护可能会引发接地故障，例如维护不当可能会导致接地导线松动等问题。

3.雷击：雷击是直接的原因之一，当变电站受到雷击时可能会引发接地故障。

4.其他因素：例如误操作、设备安装问题等原因也可能带来接地故障。

检查直流系统接地故障需要进行以下几个步骤：
1.确定接地设备的位置：需要确定接地开关和接地电阻等接地设备的位置。

2.进行接地测试：使用专门的接地测试仪器对接地设备进行测试，测试是否存在接地
不良的情况。

3.检查设备维护情况：检查变电站的设备是否经过规定的维护，是否存在维护不当的
情况。

4.检查设备老化情况：检查变电站的设备老化情况，判断设备是否需要更换或进行维修。

处理直流系统接地故障需要针对故障的具体原因进行相应的处理措施：
1.设备老化问题处理：如果接地设备存在老化问题，需要及时更换或进行维修。

3.雷击问题处理：当发生雷击时，需要进行保护现场，确保人员安全，并尽快排除雷
击问题。

4.其他因素问题处理：处理其他因素引发的接地故障需要具体情况具体分析。

变电站直流系统接地故障及环网危害分析处理引言随着电力系统的不断发展，直流输电系统在现代电力系统中占据着越来越重要的地位。

变电站直流系统作为直流输电系统的重要组成部分，起着重要的作用。

直流系统接地故障及其环网危害问题一直是电力系统运行中的一大难题。

接下来，本文将对变电站直流系统接地故障及其环网危害进行分析，并提出相应的处理措施。

一、变电站直流系统的接地故障分析1.1 接地故障的概念及分类变电站直流系统接地故障是指直流系统中出现电气设备对地绝缘的失效，导致设备对地短路或漏电现象。

接地故障可分为单相接地故障、双相接地故障和三相接地故障。

在实际运行中，变电站直流系统接地故障属于比较常见的故障类型。

1.2 接地故障的成因接地故障的成因主要包括设备绝缘老化、操作失误、外界环境因素等多种因素。

在变电站直流系统中，由于设备长期运行后绝缘老化、尘埃积聚以及操作人员的疏忽等原因会导致接地故障的发生。

1.3 接地故障对系统的影响接地故障对系统造成的影响主要包括直流系统运行中断、设备故障、供电中断、环网暴跳等。

一旦接地故障发生，将直接影响到直流系统的正常运行，甚至对整个电力系统造成不良影响。

1.4 接地故障的诊断方法在变电站直流系统中，诊断接地故障可以采用接地保护器、在线监测设备等技术手段。

通过这些手段可以及时准确地发现并定位接地故障，为后续的处理提供依据。

二、环网危害分析及处理2.1 环网危害的概念环网危害是指当变电站直流系统接地故障发生时，由于设备对地绝缘失效，可能导致直流系统与交流系统之间产生接地故障的故障电流，从而对交流系统产生不良的影响。

2.2 环网危害的形式环网危害的形式主要包括对交流系统的过电压、过流、过度暴跳等影响。

这些影响将严重影响交流系统的安全稳定运行。

2.3 环网危害的预防与处理为了预防和处理环网危害，可以采用增加设备绝缘强度、设置专门的环网处理装置、加强对接地故障的监测等手段。

通过这些措施可以有效的预防和处理环网危害问题。

变电站直流系统接地故障及环网危害分析处理变电站的直流系统是变电站的重要组成部分，是保证变压器运行的关键性设备。

然而，直流系统在运行过程中很容易发生接地故障，给整个电网带来严重的环网危害。

因此，对变电站直流系统的接地故障及环网危害进行分析处理是非常重要的。

1、设备制造和施工过程中的缺陷直流系统在制造和施工过程中可能存在一些缺陷，这些缺陷很容易导致接地故障的发生。

比如直流电缆的绝缘损伤、电缆接头的接触不良、电缆屏蔽层接地不良等。

2、设备运行过程中的老化和损坏直流系统在运行过程中，由于长期使用和环境因素等原因，设备会出现老化和损坏的情况，这也是导致接地故障发生的原因之一。

3、直流系统故障导致接地故障当直流系统内出现故障时，会导致直流系统伏安变化，增加了接地故障的可能性。

接地故障会导致整个直流系统变得不稳定，严重的甚至会影响到整个电网的运行。

具体危害如下：1、直流设备的损坏在发生接地故障的情况下，直流设备的电势会发生变化，会使得设备的电气性能出现问题，导致设备的损坏。

2、影响直流系统的保护措施当直流系统中出现接地故障时，保护措施会因为故障的存在而无法正常工作，可能会导致其他设备的故障。

3、影响整个电网的稳定运行1、预防接地故障的发生预防接地故障的发生是最好的方法，可以从设备的制造和运行方面入手，注意其绝缘和接线质量，及时检查维护，降低出现故障的概率。

2、采取有效的维修措施一旦发生接地故障，需要迅速采取维修措施，避免故障扩大。

对于故障设备，需要及时更换或修复，使得直流系统恢复正常。

3、加强设备保护措施直流系统中的保护措施应该加强，以尽可能地避免故障的发生。

在设计上应采取多重保护的方法，避免由于一种保护因素的失效而导致故障。

总之，变电站直流系统接地故障及环网危害分析处理需要综合考虑各种因素，采取有效的措施进行预防和维修处理，确保电网的稳定运行。

变电站接地网存在的问题及其解决措施1、变电站接地的问题1.1、阻值变大。

分析其原因，可能与土壤电阻率和接地体与土壤的接触电阻有关。

土壤电阻率ρ值是接地设计和计算的重要依据，由于土地的分布千差万别，大多数情况下土壤都是不均匀，表现在实际的土壤电阻率沿水平和垂直方向不均匀分布，并且无任何规律可言，通过地质勘探资料的各种土质和地下水位来估算土壤电阻率ρ值往往与实际出入很大。

土壤的电阻率直接影响土壤的导电性，而土壤质地、温度和水分含量对土壤电阻率有很大影响。

此外，接地电阻值还与接地网与土壤的亲和程度有关，早期接地体经过长期锈蚀，表面产生锈层，也导致接触电阻增大。

阻值变大将导致工频接地短路和雷击电流入地时电位过高，严重威胁设备和人身安全。

1.2、接地网的均压问题造成均压效果差的原因有：接地体埋深不足；接地网只采用长孔网，很少用方孔地网计算；未采用均压带措施；设备接地引线过长；忽略了地网的均压和散流尧等。

这些因素会造成接地网地面电位分布不均，引起跨步电压过高。

1.3、接地网与设备引线存在薄弱环节对于运行中的若干座变电站进行全面检查和试验发现存在的最大问题不是接地网的各项技术指标。

而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求；而接地网与引下线经过长期锈蚀，有效截面不断减小，当设备短路时，就不满足现有的系统短路时热稳定要求而熔断，造成设备外壳所带高压电反击低压二次回路，接触电压威胁人身安全等问题。

此外很多接地网与设备的连接只是简单的搭接焊接，焊接防锈处理均不符合电气装置工程接地装置施工及验收规程要求。

1.4、接地引下线及接地体的截面偏小满足不了短路电流的热稳定由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路使事故扩大，有的用户就是因为设备的接地引下线截面不够在设备发生接地短路时，高压窜入低压回路烧坏二次保护控制电缆，使事故扩大。
