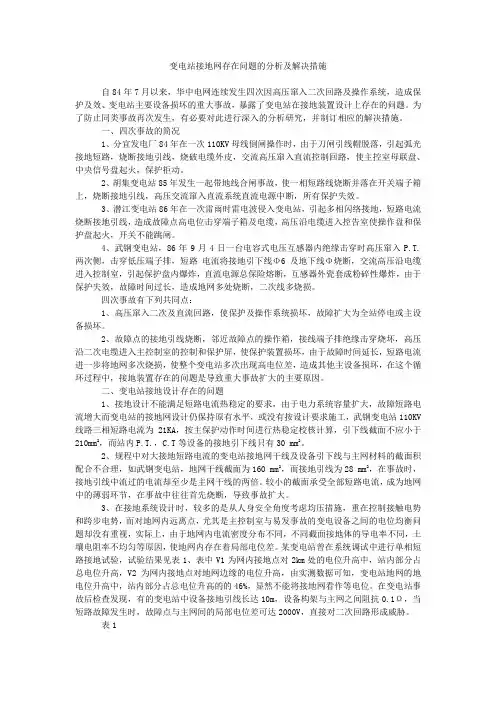

变电站接地网存在问题的分析及解决措施自84年7月以来，华中电网连续发生四次因高压窜入二次回路及操作系统，造成保护及效、变电站主要设备损坏的重大事故，暴露了变电站在接地装置设计上存在的问题。
为了防止同类事故再次发生，有必要对此进行深入的分析研究，并制订相应的解决措施。
一、四次事故的简况1、分宜发电厂84年在一次110KV母线倒闸操作时，由于刀闸引线帽脱落，引起弧光接地短路，烧断接地引线，烧破电缆外皮，交流高压窜入直流控制回路，使主控室母联盘、中央信号盘起火，保护拒动。
2、胡集变电站85年发生一起带地线合闸事故，使一相短路线烧断并落在开关端子箱上，烧断接地引线，高压交流窜入直流系统直流电源中断，所有保护失效。
3、潜江变电站86年在一次雷雨时雷电波侵入变电站，引起多相闪络接地，短路电流烧断接地引线，造成故障点高电位击穿端子箱及电缆，高压沿电缆进入控告室使操作盘和保护盘起火，开关不能跳闸。
4、武钢变电站，86年9月4日一台电容式电压互感器内绝缘击穿时高压窜入P.T.两次侧，击穿低压端子排，短路电流将接地引下线Φ6及地下线Φ烧断，交流高压沿电缆进入控制室，引起保护盘内爆炸，直流电源总保险熔断，互感器外瓷套成粉碎性爆炸，由于保护失效，故障时间过长，造成地网多处烧断，二次线多烧损。
四次事故有下列共同点：1、高压窜入二次及直流回路，使保护及操作系统损坏，故障扩大为全站停电或主设备损坏。
2、故障点的接地引线烧断，邻近故障点的操作箱，接线端子排绝缘击穿烧坏，高压沿二次电缆进入主控制室的控制和保护屏，使保护装置损坏，由于故障时间延长，短路电流进一步将地网多次烧损，使整个变电站多次出现高电位差，造成其他主设备损坏，在这个循环过程中，接地装置存在的问题是导致重大事故扩大的主要原因。
二、变电站接地设计存在的问题1、接地设计不能满足短路电流热稳定的要求，由于电力系统容量扩大，故障短路电流增大而变电站的接地网设计仍保持原有水平，或没有按设计要求施工，武钢变电站110KV 线路三相短路电流为21KA，按主保护动作时间进行热稳定校核计算，引下线截面不应小于210mm2，而站内P.T.，C.T等设备的接地引下线只有30 mm2。
变电站接地网接地故障原因与改造建议编辑：万佳防雷变电站的接地网是维护电力系统安全可靠运行、保障运行人员和电气设备安全的重要措施。
构成接地网的均压导体常因施工时焊接不良或漏焊、埋设深度不足、土壤的腐蚀、接地短路电流的电动力作用等原因 ,使地网均压导体之间或接地引线与均压导体之间存在电气连接不良故障点。
若遇电力系统发生接地短路故障 ,将造成地网本身局部电位差和地网电位异常升高 ,除给运行人员的安全带来威胁外 ,还可能因反击或电缆皮环流使得二次设备的绝缘遭到破坏 ,高压窜入控制室 ,使监测或控制设备发生误动或拒动而扩大事故 ,带来巨大的经济损失和不良的社会影响。
一、原因分析1、根据有关的开挖资料与地质资料调查情况，接地网腐蚀原因大致有以下特点：周围土壤盐碱化严重 , 导致接地体腐蚀程度高;地下水位高、土壤潮湿和容易积水使得接地体腐蚀严重 ; 接地引下线普遍在入地处和距地表面深100～400 mm 的地段腐蚀很严重; 接地体中水平敷设的扁钢因积水 ,腐蚀速度快 ,比与地面垂直敷设的钢管腐蚀严重; 厂址临近化工厂 , 大气质量恶劣 ,加重了其地网腐蚀程度影响接地体金属腐蚀的主要因素。
( 1)土壤的孔隙度较大 , 有利于氧和水分的保持 , 这是腐蚀发生的促进因素。
当土壤含水量大于85 %时 , 氧的扩散渗透受到了阻碍 , 腐蚀减弱; 当土壤含水量小于 10 %时 ,由于水分的缺乏 ,阳极极性和土壤电阻比加大 ,腐蚀速度又急速降低。
(2) 土壤温度昼夜温差大 ,很容易在金属上凝结水分微粒 , 且因温差电池的形成 , 加快腐蚀, 这也是开挖地网中发现同埋一处的水平接地体比垂直方向的接地体容易腐蚀的原因。
(3) 通常土壤中含盐量约为 80～1 500 mg/ L ,地处沿海地区大部分土壤的pH 值在 8. 4～9. 5 之间 ,从而加快了土壤的腐蚀速度。
(4) 土壤中含有硫酸盐 , 在缺氧的情况下 , 硫酸盐还原细菌就会繁殖起来 , 利用金属表面的氢把SO42 -还原 , 在铁的表面的腐蚀产物是黑色 FeS。

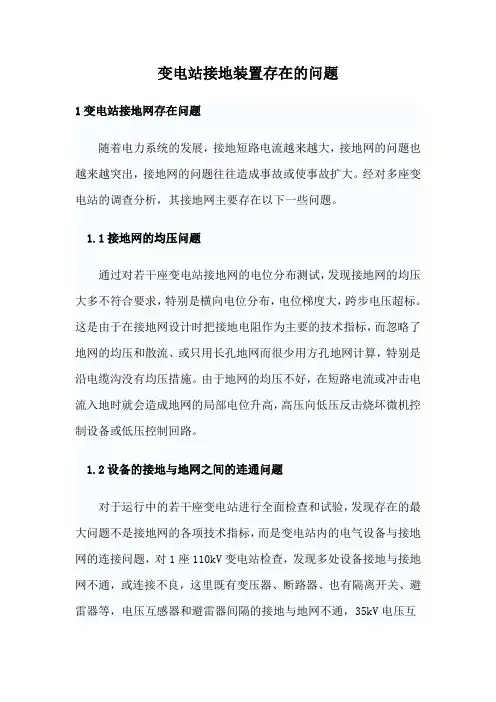

变电站接地装置存在的问题1变电站接地网存在问题随着电力系统的发展，接地短路电流越来越大，接地网的问题也越来越突出，接地网的问题往往造成事故或使事故扩大。
经对多座变电站的调查分析，其接地网主要存在以下一些问题。
1.1接地网的均压问题通过对若干座变电站接地网的电位分布测试，发现接地网的均压大多不符合要求，特别是横向电位分布，电位梯度大，跨步电压超标。
这是由于在接地网设计时把接地电阻作为主要的技术指标，而忽略了地网的均压和散流、或只用长孔地网而很少用方孔地网计算，特别是沿电缆沟没有均压措施。
由于地网的均压不好，在短路电流或冲击电流入地时就会造成地网的局部电位升高，高压向低压反击烧坏微机控制设备或低压控制回路。
1.2设备的接地与地网之间的连通问题对于运行中的若干座变电站进行全面检查和试验，发现存在的最大问题不是接地网的各项技术指标，而是变电站内的电气设备与接地网的连接问题，对1座110kV变电站检查，发现多处设备接地与接地网不通，或连接不良，这里既有变压器、断路器、也有隔离开关、避雷器等，电压互感器和避雷器间隔的接地与地网不通，35kV电压互感器与避雷器间隔与地网也不通。
这个变电站在此之前曾多次发生雷击时烧坏断路器、隔离开关、互感器和套管，而避雷器不动作。
原来这个变电站的避雷器根本就没有与主地网连接。
在此种情况下即使避雷器动作，也同样会出现由于接地不良残压高而损坏其他设备。
造成上述情况的主要原因如下：设备的接地引下线与地网焊接不良，焊接头焊口长度不够，且大多为点焊，经过长时间的腐蚀，从焊口处开路。
接地网水平接地体的接头处焊接不符合要求，经过长时间的腐蚀形成电气上的开路。
变电站扩建时没有扩建接地网，而是把新投设备的接地线直接接到电缆沟的接地带。
由于电缆沟内阴暗潮湿，容易发生腐蚀，一旦电缆沟内接地带焊接头因腐蚀断开，那么串接的设备接地就失去了与接地网的连接。
设备接地引下线的截面小，经过长时间的锈蚀，从地下锈断。

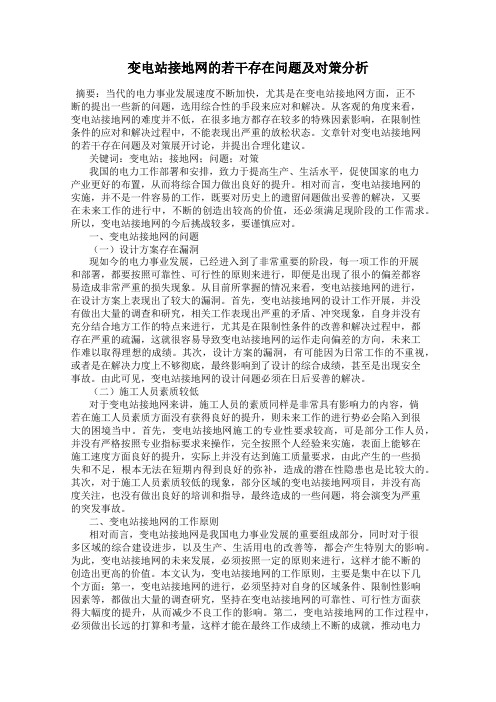

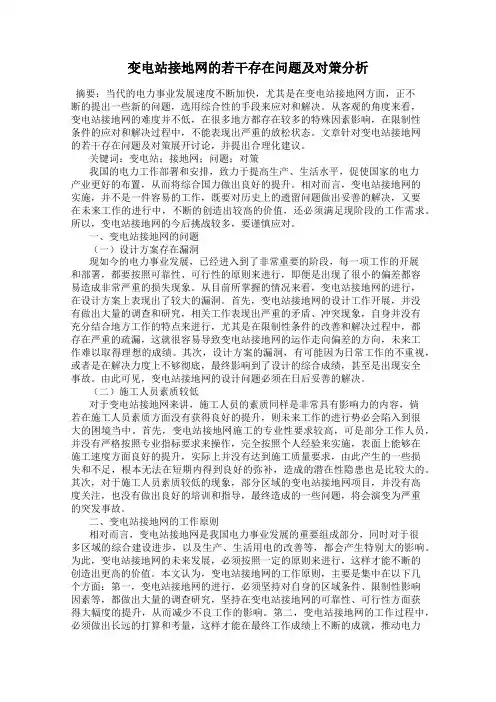

变电站接地网的若干存在问题及对策分析摘要：当代的电力事业发展速度不断加快，尤其是在变电站接地网方面，正不断的提出一些新的问题，选用综合性的手段来应对和解决。
从客观的角度来看，变电站接地网的难度并不低，在很多地方都存在较多的特殊因素影响，在限制性条件的应对和解决过程中，不能表现出严重的放松状态。
文章针对变电站接地网的若干存在问题及对策展开讨论，并提出合理化建议。
关键词：变电站；接地网；问题；对策我国的电力工作部署和安排，致力于提高生产、生活水平，促使国家的电力产业更好的布置，从而将综合国力做出良好的提升。
相对而言，变电站接地网的实施，并不是一件容易的工作，既要对历史上的遗留问题做出妥善的解决，又要在未来工作的进行中，不断的创造出较高的价值，还必须满足现阶段的工作需求。
所以，变电站接地网的今后挑战较多，要谨慎应对。
一、变电站接地网的问题（一）设计方案存在漏洞现如今的电力事业发展，已经进入到了非常重要的阶段，每一项工作的开展和部署，都要按照可靠性、可行性的原则来进行，即便是出现了很小的偏差都容易造成非常严重的损失现象。
从目前所掌握的情况来看，变电站接地网的进行，在设计方案上表现出了较大的漏洞。
首先，变电站接地网的设计工作开展，并没有做出大量的调查和研究，相关工作表现出严重的矛盾、冲突现象，自身并没有充分结合地方工作的特点来进行，尤其是在限制性条件的改善和解决过程中，都存在严重的疏漏，这就很容易导致变电站接地网的运作走向偏差的方向，未来工作难以取得理想的成绩。
其次，设计方案的漏洞，有可能因为日常工作的不重视，或者是在解决力度上不够彻底，最终影响到了设计的综合成绩，甚至是出现安全事故。
由此可见，变电站接地网的设计问题必须在日后妥善的解决。
（二）施工人员素质较低对于变电站接地网来讲，施工人员的素质同样是非常具有影响力的内容，倘若在施工人员素质方面没有获得良好的提升，则未来工作的进行势必会陷入到很大的困境当中。

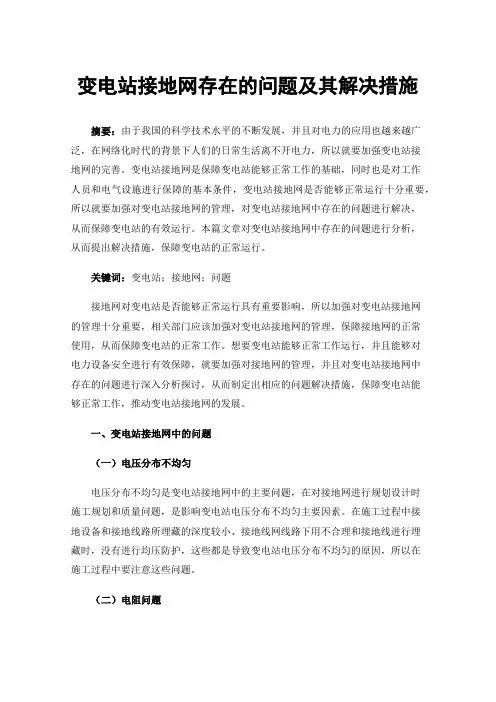

变电站接地网存在的问题及其解决措施摘要：由于我国的科学技术水平的不断发展，并且对电力的应用也越来越广泛，在网络化时代的背景下人们的日常生活离不开电力，所以就要加强变电站接地网的完善。
变电站接地网是保障变电站能够正常工作的基础，同时也是对工作人员和电气设施进行保障的基本条件，变电站接地网是否能够正常运行十分重要，所以就要加强对变电站接地网的管理，对变电站接地网中存在的问题进行解决，从而保障变电站的有效运行。
本篇文章对变电站接地网中存在的问题进行分析，从而提出解决措施，保障变电站的正常运行。
关键词：变电站；接地网；问题接地网对变电站是否能够正常运行具有重要影响，所以加强对变电站接地网的管理十分重要，相关部门应该加强对变电站接地网的管理，保障接地网的正常使用，从而保障变电站的正常工作。
想要变电站能够正常工作运行，并且能够对电力设备安全进行有效保障，就要加强对接地网的管理，并且对变电站接地网中存在的问题进行深入分析探讨，从而制定出相应的问题解决措施，保障变电站能够正常工作，推动变电站接地网的发展。
一、变电站接地网中的问题（一）电压分布不均匀电压分布不均匀是变电站接地网中的主要问题，在对接地网进行规划设计时施工规划和质量问题，是影响变电站电压分布不均匀主要因素。
在施工过程中接地设备和接地线路所埋藏的深度较小、接地线网线路下用不合理和接地线进行埋藏时，没有进行均压防护，这些都是导致变电站电压分布不均匀的原因，所以在施工过程中要注意这些问题。
（二）电阻问题电力系统的发电设备和电流进入大地时由于阻碍电流通过的具体数值增大，使得电位过高，对电气设备和工作人员都会造成较大的威胁。
电流通过数值变大主要指的是变电站接地网在工作时，由于地质结构和土壤的电阻率，从而造成接触电阻值变大，并且每个地区地质情况不同，使得电流通过的具体数值的变化也不同，从而使变电站具有安全隐患，所以应当对阻值大小进行控制，从而科学合理的进行工作。

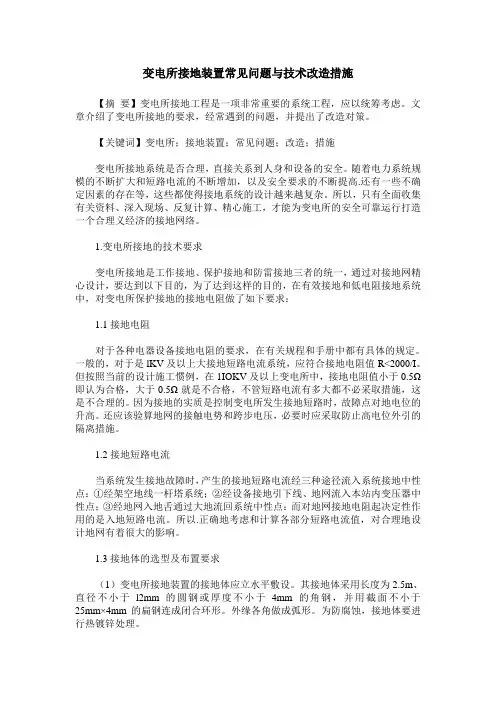

变电所接地装置常见问题与技术改造措施【摘要】变电所接地工程是一项非常重要的系统工程，应以统筹考虑。
文章介绍了变电所接地的要求，经常遇到的问题，并提出了改造对策。
【关键词】变电所；接地装置；常见问题；改造；措施变电所接地系统是否合理，直接关系到人身和设备的安全。
随着电力系统规模的不断扩大和短路电流的不断增加，以及安全要求的不断提高.还有一些不确定因素的存在等，这些都使得接地系统的设计越来越复杂。
所以，只有全面收集有关资料、深入现场、反复计算、精心施工，才能为变电所的安全可靠运行打造一个合理义经济的接地网络。
1.变电所接地的技术要求变电所接地是工作接地、保护接地和防雷接地三者的统一，通过对接地网精心设计，要达到以下目的，为了达到这样的目的，在有效接地和低电阻接地系统中，对变电所保护接地的接地电阻做了如下要求：1.1接地电阻对于各种电器设备接地电阻的要求，在有关规程和手册中都有具体的规定。
一般的，对于是lKV及以上大接地短路电流系统，应符合接地电阻值R<2000/I。
但按照当前的设计施工惯例，在1IOKV及以上变电所中，接地电阻值小于0.5Ω即认为合格，大于0.5Ω就是不合格，不管短路电流有多大都不必采取措施，这是不合理的。
因为接地的实质是控制变电所发生接地短路时，故障点对地电位的升高。
还应该验算地网的接触电势和跨步电压，必要时应采取防止高电位外引的隔离措施。
1.2接地短路电流当系统发生接地故障时，产生的接地短路电流经三种途径流入系统接地中性点：①经架空地线一杆塔系统；②经设备接地引下线、地网流入本站内变压器中性点；③经地网入地舌通过大地流回系统中性点：而对地网接地电阻起决定性作用的是入地短路电流。
所以.正确地考虑和计算各部分短路电流值，对合理地设计地网有着很大的影响。
1.3接地体的选型及布置要求（1）变电所接地装置的接地体应立水平敷设。
其接地体采用长度为2.5m、直径不小于l2mm的圆钢或厚度不小于4mm的角钢，并用截面不小于25mm×4mm的扁钢连成闭合环形。
变电站接地线使用中存在的问题及安全管理对策发布时间：2021-11-12T08:30:12.667Z 来源：《当代电力文化》2021年6月17期作者：赵甲石[导读] 接地线的合理使用，可以保障变电站的安全可靠性运行，避免工作人员进行操作管理时受到安全威胁赵甲石云南电网有限责任公司怒江供电局，云南怒江 673199摘要：接地线的合理使用，可以保障变电站的安全可靠性运行，避免工作人员进行操作管理时受到安全威胁。
但是如果接地线设计、管理中存在不合规的地方，容易影响其使用安全性，引起触电、高空坠落等问题，危害工作人员的生命安全。
因此，需要加强对接地线的高质量管理，保障安装、拆卸操作的规范性和正确性。
本文主要对现阶段变电站接地线使用问题进行分析，并对其解决策略进行研究，旨在进一步提升接地线的安全管理和可靠性使用，最大程度上减少其安全事故的发生几率，促进变电站的稳定性运行。
关键词：变电站 ;接地线 ;使用问题 ;安全管理;对策随着科学技术的逐渐发展，我国变电站逐渐实现了微机防误闭锁系统，为变电站的安全管理增加了保障，促进变电站的安全生产和可靠性运行。
但是当前阶段在我国的变电站接地线的管理使用中，还存在一定的问题，严重影响其使用安全性，如缺乏对接地线柜的管理机制，技术手段落后等问题，导致其接地线使用安全性受到严重威胁。
基于此，要加大对变电站接地线的安全管理，确保其可靠性使用，减少安全事故的发生，促进电力企业综合效益的提升。
一、变电站接地线使用现状在现阶段我国变电站接地线的使用过程中，缺乏科学的管理机制，对其接电线的使用管理处于无序状态，缺乏安全操作专用规程，尤其是在老旧变电站中，没有按照规定对接地线进行合理编号、编码，存放场所不合理，对接电线的运行安全性没有事前检测，不能对其运行效果进行合理掌控；对接电线安装、拆卸操作不规范，留下严重的安全隐患。
【1】在实际管理中缺乏高新技术手段，导致接地线使用管理效率较低。

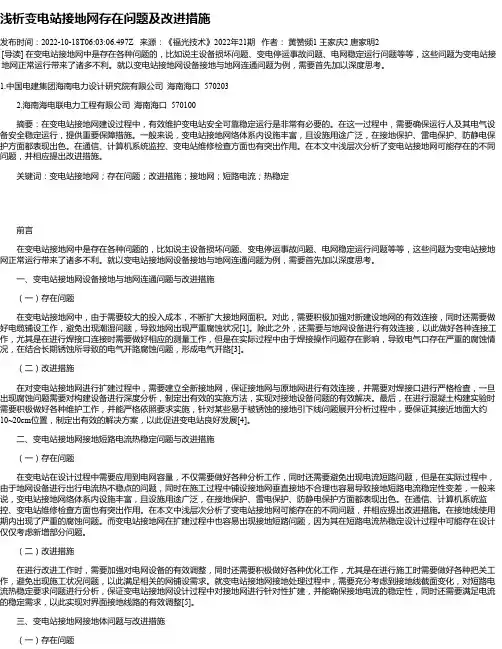

浅析变电站接地网存在问题及改进措施发布时间：2022-10-18T06:03:06.497Z 来源：《福光技术》2022年21期作者：黄赞频1 王家庆2 唐家明2 [导读] 在变电站接地网中是存在各种问题的，比如说主设备损坏问题、变电停运事故问题、电网稳定运行问题等等，这些问题为变电站接地网正常运行带来了诸多不利。
就以变电站接地网设备接地与地网连通问题为例，需要首先加以深度思考。
1.中国电建集团海南电力设计研究院有限公司海南海口 5702032.海南海电联电力工程有限公司海南海口 570100摘要：在变电站接地网建设过程中，有效维护变电站安全可靠稳定运行是非常有必要的。
在这一过程中，需要确保运行人及其电气设备安全稳定运行，提供重要保障措施。
一般来说，变电站接地网络体系内设施丰富，且设施用途广泛，在接地保护、雷电保护、防静电保护方面都表现出色。
在通信、计算机系统监控、变电站维修检查方面也有突出作用。
在本文中浅层次分析了变电站接地网可能存在的不同问题，并相应提出改进措施。
关键词：变电站接地网；存在问题；改进措施；接地网；短路电流；热稳定前言在变电站接地网中是存在各种问题的，比如说主设备损坏问题、变电停运事故问题、电网稳定运行问题等等，这些问题为变电站接地网正常运行带来了诸多不利。
就以变电站接地网设备接地与地网连通问题为例，需要首先加以深度思考。
一、变电站接地网设备接地与地网连通问题与改进措施（一）存在问题在变电站接地网中，由于需要较大的投入成本，不断扩大接地网面积。
对此，需要积极加强对新建设地网的有效连接，同时还需要做好电缆铺设工作，避免出现潮湿问题，导致地网出现严重腐蚀状况[1]。
除此之外，还需要与地网设备进行有效连接，以此做好各种连接工作，尤其是在进行焊接口连接时需要做好相应的测量工作，但是在实际过程中由于焊接操作问题存在影响，导致电气口存在严重的腐蚀情况，在结合长期锈蚀所导致的电气开路腐蚀问题，形成电气开路[3]。
变电站接地网存在的问题及解决方法随着电力系统的发展接地短路电流越来越大，接地网的问题也越来越突出，接地网的问题往往造成事故或使事故扩大。
一、接地网存在的问题：1、接地网的均压问题，通过对若干座变电站接地网的电位分布测试，发现接地网的均压大多不符合要求，特别是横向电位分布，电位梯度大，跨步电压超标，这是由于在接地网设计时把接地电阻作为主要的技术指标，而忽略了地网的均压和散流尧或只用长孔地网而很少用方孔地网计算，特别是沿电缆沟没有均压措施，由于地网的均压不好，在短路电流或冲击电流入地时就会造成地网的局部电位升高，高压向低压反击烧坏微机控制设备或低压控制回路。
2、设备的接地与地网之间的连通问题，对于运行中的若干座变电站进行全面检查和试验，发现存在的最大问题不是接地网的各项技术指标，而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求，经过长时间的腐蚀形成电气上的开路，设备接地引下线的截面小，经过长时间的锈蚀，从地下锈断，有些设备接地引下线与设备外壳用螺丝连接，经过长时间会锈蚀，在连接处由于生锈形成开路。
3、接地引下线及接地体的截面偏小满足不了短路电流的热稳定，由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时，接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路，使事故扩大，有的用户就是因为设备的接地引下线截面不够，在设备发生接地短路时，高压窜入低压回路，烧坏二次保护尧控制电缆，使事故扩大。
4、接地装置的腐蚀问题，接地装置的腐蚀是一个普遍存在的问题，变电站接地网最容易发生腐蚀的是接地引下线，由于腐蚀，接地线不能满足接地短路电流热稳定的要求，或者形成电气上的开路，使设备失去接地，还有电缆沟内的接地带也容易发生腐蚀，尤其是各焊接头。
5、水平接地体的埋深不够，标准规定水平接地体要埋深0.6m以下，可是通过开挖检查发现许多水平接地体埋深不足0.3m，有的甚至浮在地表，由于水平接地体埋深不够，接地电阻受季节影响，尤其受土壤干湿度影响较大，由于表层土壤容易干燥，站以造成接地装置的接地电阻不稳定，由于水平接地体的埋深不够，就影响接地网的均压，在发生接地短路时，地面的跨步电压较大，对巡视人员构成威胁，上层土壤的含氧浓度高，容易发生腐蚀，这也是水平接地体容易损坏的主要原因。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________变电站接地网存在的问题及改造意见(通用版)变电站接地网存在的问题及改造意见(通用版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
摘要：根据电力部通报的几次由于接地网问题引起的接地装置扩大事故的原因及分析，并结合保定供电公司地网检查中发现的问题，对地网改造的几个技术问题进行了探讨，并提出了建设性意见。
关键词：接地装置；热容量；腐蚀；变电站；接地网近年来，国内许多地区连续发生多起因接地网不满足要求而引起的设备损坏事故。
1985年东北某电厂66kV系统C相接地，弧光过电压使一条出线隔离开关闪络，构成两相异点接地短路，线路跳闸重合不成，使刀闸弧光蔓延到刀闸两侧形成三相弧光短路。
短路电流将接地引下线烧断8处，高压进入直流系统和二次回路导致全部电源开关跳闸，全厂停电。
全国还发生多起同类地网事故。
1保定供电公司地网腐蚀情况为了摸清保定供电公司地网的腐蚀情况及存在的问题，从1999年起对南郊、高碑店、雄县、上陈驿、定县等运行20a以上的变电站地网进行了挖掘检查，经检查发现如下问题。
a.接地引下线热容量不够公司大部分变电站设备采用的接地引下线为ø12mm圆钢，部分设备甚至用ø8mm圆钢,而且个别站同一电压等级设备的接地引下线规格不齐，并有多点焊接。
b.接地引下线与水平地线截面配合不当高碑店220kV部分接地引下线截面ø22mm圆钢，而接地引下线与地网干线相连的地线截面却为ø12mm圆钢；10kV母线桥接地引下线为ø10mm的圆钢，主网为40×4mm 扁钢。
c.没按图纸施工，接地引下线连接不合理东北郊变电站地网施工图为对称布置，是与西北角相对应的东北角上一条主干线，开挖检查却找不到。
部分设备接地引下线不是直接引到主网，而是经过操作机构再引到主网，或就近与其它设备接地引下线相连，甚至有部分设备接地引下线直接引进电缆沟内扁铁上。
d.后期工程的接地引下线没有与一期工程主地网相连接容城220kV变电站二期工程#1变压器中性点没有与主地网相接；#1变压器本体与底座基础相连，但底座基础没有与主网相连，该主变长期运行在本体及中性点没有有效接地的情况下，侥幸在运行期间没有发生接地故障，并及时发现事故隐患。
高碑店117、118、119间隔，南郊2210间隔均为新增间隔，刀闸与开关接地线相连，成独立网，没与主地网连接。
e.部分接地网（线）腐蚀严重电缆沟接地扁钢比土壤中的腐蚀严重；土壤中的接地引下线比水平敷设的主接地网干线腐蚀严重。
如水源电缆沟内扁铁多处锈蚀50%以上，甚至有几处已经锈断。
f.重要设备未能保证多于一点接地。
2改进地网的技术措施以上问题的存在，严重威胁着电力系统的安全运行，如不加以解决将会出现类似东北某电厂的地网扩大事故。
近几年部分单位实施了地网改造工程，从改造方式上看，大致可分为全面改造型和局部加强型两种方式。
所谓全面改造就是对整个地网进行重新设计，重新敷设；加强型改造即仅对接地引下线增大截面或水平地网同时增加几条均压带。
现针对地网改造中存在的问题，提供几点改进意见。
2.1接地网截面的选择首先接地装置的截面选择要满足热稳定的要求，验算热稳定的关键是确定短路电流作用的时间，此问题应该结合保护的可靠性、施工情况、经济情况进行综合考虑。
美国接地导则建议取热稳定校验时间为3s，即与开关电器的热稳定核验时间相同，且取材多为铜质。
旧规程（SDJ8-1979）规定接地装置热稳定校验时间取主保护动作时间，但实践中发生很多次烧毁接地网事故，都是发生在主保护失灵的情况下。
新规程（DL/T621-1997）规定有效接地系统接地装置热稳定校验时间应该取主保护动作时间加上失灵保护动作时间；不接地、消弧线圈接地和高阻接地系统接地装置热稳定校验时间应该取2s，即第一后备保护动作时间。
因为220kV系统在电网中的地位比较重要，一般配有两套保护，主保护的可靠性比较高。
第一后备保护与主保护的时间间隔比较长，以第一后备保护确定的截面比按主保护确定的截面大得多，甚至到了设计和施工部门难以接受的程度。
所以220kV系统接地装置的热稳定校验时间宜取主保护时间加上失灵保护动作时间。
一般情况下，220kV 变电站母线和出线的瞬动主保护配有断路器失灵保护，当某台断路器拒动时，经过0.3～0.5s跳开全部相关的断路器隔离故障点，同时考虑断路器的固有分闸时间和灭弧时间约为0.1s，所以考虑断路器拒动的情况存在，220kV有效接地系统接地装置的热稳定校验时间宜取0.6s。
该公司220kV系统接地装置改造的热稳定校验时间取1s。
110kV 及以下变电站一般为普通降压变电所，属于不接地、消弧线圈接地系统，在电网中的重要性相对低一些，保护的可靠性要差一点，这些变电站按第一后备保护考虑所确定的截面比按主保护考虑所确定的截面增大较小，设计和施工部门比较容易接受，所以，为了防止接地装置扩大事故，110kV及以下系统热稳定校验时间宜按第一后备保护考虑。
查阅有关资料，110kV及以下系统第一后备保护时间一般均限制在2s 以内。
该公司110kV系统接地装置改造的热稳定校验时间取2s。
2.2接地极截面的选择从8座变电站的地网开挖检查结果来看，圆钢的腐蚀截面要小于扁钢。
因为在相同的导电截面下，圆钢的表面积要小于扁钢，即在同样潮湿的土壤中，同样截面的圆钢与土壤接触的面积小于扁钢与土壤接触的面积，受潮湿土壤的腐蚀程度要小于扁钢。
同时，从施工角度来说，圆钢易于机械加工，可向任何方向转变角度，相对而言扁钢受局限。
在设计、施工中建议采用圆钢。
2.3设备接地引下线截面与主网干线截面的配合旧规程（SDJ8-79）上并没有明确规定配合关系，按旧规程设计的变电站，接地引下线截面一般都小于主地网干线的截面。
在发生短路故障时，流过接地引下线的电流是全部的故障电流，而地网干线有分流作用，流过接地引下线的电流是主接地网干线的2倍，较小的截面承受全部的短路电流，成为地网中的一个薄弱环节，我国大部分地网事故，往往是短路电流先将接地引下线烧断，从而导致故障扩大。
所以接地引下线截面不应小于地网干线截面。
新规程（DL/T621-1997）中明确规定：在未考虑腐蚀时，接地装置接地极的截面不宜小于连接至接地装置的接地线截面的75%。
在考虑腐蚀的情况下，接地装置接地极的截面不宜小于连接至接地装置的接地线截面。
该公司变电站地网改造中接地极的截面与接地引下线的截面相同。
2.4设备接地引下线的连接很大一部分设备的接地引下线引到电缆沟内的扁铁上。
电缆沟扁铁只有几点与主网连接，在短路故障时，短路电流经电缆沟接地体流向主网，如果故障点距主接地网干线连接点较远，故障点的电位将会被抬得很高，对二次回路构成威胁。
故不能将设备接地引下线连到电缆沟内的接地扁铁上。
同时应该说明的，电缆沟内的接地带应多处与地网主干线相连，沟内电缆支架与接地带连接应可靠，这样可以沿途分流，避免大电流集中，避免电缆两端出现高电位差。
另外，接地引下线通过传动部分接地更不可取，传动部分的接触面积具有分散性，不能保证有效地传导故障电流；而且传动部分时常有人操作，有故障电流经过时会危及操作人员的人身安全。
2.5主要设备多点接地主变本体及中性点接地引下线、带有二次线的一次设备接地引下线应与不同主网干线可靠相连，且连接线应不少于两根。
这样一方面减少接地引下线的波阻抗，从而减少局部电位升高，另一方面可以起到互为备用的作用。
因为设备接地引下线在地中与地网焊接不良，甚至漏焊，腐蚀断线的情况较多，且在运行中不易被查出，因此互为备用十分必要。
2.6接地网主干线结构我国大部分地区接地网主干线都是长孔形布置，高压设备沿电缆沟布置。
根据地网事故分析可知，接地网的网孔不只限于设备本身的接地和满足接触电势、跨步电压的要求，还要满足设备接地点与主变中性点有多路通道的要求，因此从增加短路电流散流通路，改善电位分布出发，建议将目前以长孔为主的接地网设计，改为以方孔为主，或将接地引下线接到两侧的水平地线上，形成不规则的方格网孔。
均压带的交叉点应可靠连接，便于地网的散流，但规程上没有明确规定。
2.7严禁使用预应力水泥杆的钢筋作接地引下线对利用预制水泥杆内钢筋作为接地引下线的情况，由于内部钢筋焊接情况以及钢筋的材质不易检查，建议采用专门的接地引下线。
2.8防腐措施从安全经济方面考虑，接地网应根据不同部位腐蚀特点采用必要的防腐措施，新敷设的接地网要特别注意接地体的防腐能力，钢材本身要作防腐处理，如热镀锌；焊接处应去掉焊渣后，涂厚度2mm左右的沥青；电缆沟相对湿度较大，构成电化学腐蚀条件，故电缆沟内的扁铁除采用镀锌防腐外，还应从降低电缆沟湿度出发减缓腐蚀。
防腐的另一项措施是水平地线回填土要夯实，从地网开挖发现腐蚀严重处大都是与地线有空洞或不紧密的地方，而土块紧粘在扁铁外的腐蚀就比较少。
2.9关于新旧地网连接目前规程及资料没有这方面的介绍，有人认为新旧地网并联后彼此存在屏蔽作用，不赞同新旧地网并联。
该问题可从两个方面考虑，一方面，由电力系统接地技术理论可知，当变电站占地面积为A时，那么当该面积内全部铺满钢材，即地网成为一面积为A的金属板时，其接地电阻可达最小值；反之，把水平接地体减少到只剩一个勾划出地网轮廓的外框时，其接地电阻将达最大值。
而新旧地网并联相当于向金属板地网靠近，故其接地电阻应为减小趋势；另一方面，两根均压带并联后，因互相屏蔽的缘故，总的电阻不是单根的一半，而是要大一些，其利用系数仍为0.9，并联后总电阻接近单根的一半。
从以上两方面看出，新旧地网应该并联。
湖北省电力公司“关于220kV及以上变电站重点反措的补充规定”中规定：地网改造要求另外敷设新接地网及设备接地引下线同时保留原接地网，而且要求新接地网在地中要紧紧贴靠老接地干线敷设焊接。
2.10施工中的注意事项在实施接地网改造时，施工的管理和检查对于保证质量十分重要。
因此必须按图纸施工，同时接地扁铁之间的焊接质量也不容忽视，首先要保证搭接面积，严禁点焊，必要时可以在焊接处搭接一根相当于扁铁截面的圆钢，圆钢长度要大于其直径的12倍；其次在折弯处禁止采用高温加热处理，因为高温加热后，钢铁的有效截面发生变化，不能保证足够的通流量，易形成薄弱环节；另外，禁止设备接地引下线串接，以防某处地线断开时，造成后面串接设备失地。
