灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表

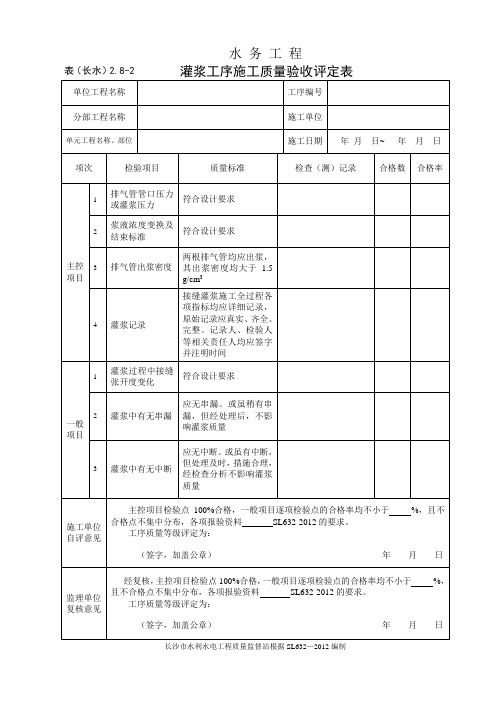

表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
水利水电工程表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
接触灌浆单元工程质量评定表承建单位: 中国水电十五局合同编号: 002H.D.50.01.08.01A-0001 NO：单位工程名称分部工程名称单元工程名称及编码工程部位工程量施工时段自年月日至年月日项次主控项目质量标准检查记录1 灌浆水灰比符合设计要求2灌浆压力（MPa）符合设计要求3道、管路与灌区缝面通畅情况通畅4回浆管回浆浓度水泥：≥g/cm35 抬动变形抬动值不应超过设计规定6浆液变换和灌浆结束标准符合设计要求7 原始记录齐全、清晰、准确项次一般项目质量标准检查记录1 砼龄期≥60 天2脱空范围检查与标记符合规范或设计要求3空隙内污物和积水的吹净已吹净4 灌浆材料新鲜、无结块、42.5强度等级水泥5有无中断、和管路堵塞等情况无或出现异常但经及时处理不影响灌浆质量6 封孔应符合设计要求灌区检查情况钻孔取芯、缝面槽检、压水检查及孔内电视等灌浆质量（用锤击法检查脱空范围和程度）单位评定意见单元工程质量等级签名施工单位经检查主控项目全部符合质量标准，一般检查项目。
评定人：年月日监理单位经检查主控项目全部符合质量标准，一般检查项目。
□优良□合格□不合格监理机构：认证人：年月日注：凡设计要求可用数据表示的应在“质量标准”栏注明。
接触灌浆单元工程验收合格证承包人：中国水电十五局合同编号：002H.D.50.01.08.01A-0001 NO：单位工程名称分部工程名称单元工程名称及编码工程部位设计图编号修改通知单编号施工时段自年月日至年月日注浆管Φ： mm 长： m 材料：排浆管Φ： mm 长： m 材料：灌入量水泥（t）灌浆面积（m2）灌浆记录检查情况特殊情况记录：承包人自检意见年月日初检复检终检联合验收意见联合验收组签字承包人勘测设计单位监理机构建设单位地质设计验收日期年月日注浆及灌浆浆液比重检测记录表承建单位: 中国水电十五局合同编号: 002H.D.50.01.08.01A-0001 NO：孔号：孔深：孔段：时间时分浆液间时间（分）浆液比重浆液温度（0 C ) 处理措施进浆回浆进浆回浆继承灌调稀后灌（比重）注：本表用于制浆站的各类注浆,要求每2个小时检测一次浆液比重。
3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
水利水电工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日孔号 1 2 3 4 5 6 7 8 9 …工序质量评定结果1．钻孔2．灌浆3…其中：灌浆工序质量等级为优良单孔质量验收评定施工单位自评意见监理单位评定意见本单元工程内共有孔（桩、槽），其中优良孔（桩、槽），优良率％单元工程效果（或实体质量）检查1 2 3施工单位自评意见单元工程效果（或实体质量）检查符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经进行单元工程效果（或实体质量）检查，符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日注：1.对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176—2007规定。
