水工建筑物水泥灌浆施工技术规范SL 62-94主编单位：水利部水工程技术咨询中心批准部门：中华人民共和国水利部、电力工业部1 总则2 灌浆材料、制浆和灌浆设备3 坝基岩石灌浆4 水工隧洞灌浆5 混凝土坝接缝灌浆6 竣工资料和工程验收附录A 灌浆工程压水试验附加说明中华人民共和国水利部、电力工业部关于颁发《水工建筑物水泥灌浆施工技术规范》SL62－94的通知水建［1994」246号为推动水利水电工程水泥灌浆技术的进步，提高水泥灌浆施工质量，水利部委托原水工程咨询中心，对原水利电力部部标准《水工建筑物水泥灌浆施工技术规范》SDJ210-83进行了修订。

该规范修订送审稿已通过审查，现批准为行业标准，编号为SL62-94，合一九九四年十月一日起执行，原规范同时废止。

本规范由水利部、电力部负责解释，水利电力出版社负责出版发行。

一九九四年五月二十一日1 总则1．0．1 《水工建筑物水泥灌浆施工技术规范》（以下简称本规范）是水利水电工程水泥灌浆施工的技术准则。

1．0．2 本规范适用于Ⅰ、Ⅱ、Ⅲ级水工建筑物基岩灌浆、水工隧洞灌浆和混凝土坝接缝灌浆工程。

Ⅳ、Ⅴ级水工建筑物灌浆工程可参照使用。

1．0．3 下列灌浆工程在施工前或施工初期应进行现场灌浆试验：（1）Ⅰ、Ⅱ级水工建筑物基岩帷幕灌浆；（2）地质条件复杂地区或有特殊要求的Ⅰ、Ⅱ级水工建筑物基岩固结灌浆和水工隧洞固结灌浆。

1．0．4 施工前，设计单位或建设单位应向施工单位提供灌浆设计文件并进行技术交底。

1. 0. 4. 1 基岩和水工隧洞灌浆工程设计文件应包括下列内容：（1）工程设计图和设计说明书；（2）灌浆地区工程地质和水文地质资料；（3）灌浆试验报告及有关资料；（4）灌浆施工技术要求；（5）灌浆质量检查方法和质量标准；（6）初步设计阶段的灌浆施工组织设计。

1. 0. 4. 2 混凝土坝接缝灌浆工程设计文件应包括下列内容：（1）坝体结构和灌浆设计说明书；（2）接缝灌浆分区和灌浆系统设计图；（3）坝块混凝土应达到的温度值和测定温度的方法，混凝土坝接缝设计张开度、增开度限值；（4）灌浆施工技术要求；（5）灌浆质量检查方法和质量标准；（6）初步设计阶段的灌浆施工组织设计。

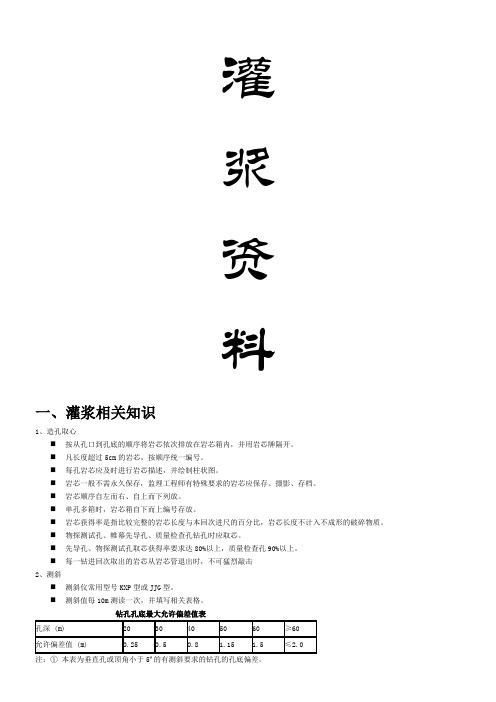

灌浆资料一、灌浆相关知识1、造孔取心⏹按从孔口到孔底的顺序将岩芯依次排放在岩芯箱内，并用岩芯牌隔开。

⏹凡长度超过5cm的岩芯，按顺序统一编号。

⏹每孔岩芯应及时进行岩芯描述，并绘制柱状图。

⏹岩芯一般不需永久保存，监理工程师有特殊要求的岩芯应保存、摄影、存档。

⏹岩芯顺序自左而右、自上而下列放。

⏹单孔多箱时，岩芯箱自下而上编号存放。

⏹岩芯获得率是指比较完整的岩芯长度与本回次进尺的百分比，岩芯长度不计入不成形的破碎物质。

⏹物探测试孔、帷幕先导孔、质量检查孔钻孔时应取芯。

⏹先导孔、物探测试孔取芯获得率要求达80%以上，质量检查孔90%以上。

⏹每一钻进回次取出的岩芯从岩芯管退出时，不可猛烈敲击2、测斜⏹测斜仪常用型号KXP型或JJG型。

⏹测斜值每10m测读一次，并填写相关表格。

钻孔孔底最大允许偏差值表注：①本表为垂直孔或顶角小于5º的有测斜要求的钻孔的孔底偏差。

②顶角大于5º的斜孔，孔底偏差可适当放宽，但方位角偏差不得大于5º。

3、测孔深终孔孔深不得小于设计图纸、文件规定的深度或监理工程师指示深度测绳量测孔深时，测绳底端系的铅锤重约500g~1000g，不宜过轻，应能准确测记孔的深度4、孔内事故⏹常见的孔内事故有卡钻、烧钻、掉块、塌孔、钻具折断及灌浆过程中埋射浆管等。

⏹主要处理方法有扫孔、扩孔、打捞、提打等。

5、配浆不同水灰比每升浆液含灰量和含水量表6、制浆⏹三峡三期工程基岩灌浆采用荆门产525#普通硅酸盐水泥，外加剂采用UNF-5型高效减水剂，其掺量为水泥重量的0.7%。

水泥等固相材料采用重量称量法，称量误差不大于5%。

⏹在制浆站集中制配0.5：1浓浆，将水、外加剂和水泥依照规定的比例、顺序投入高速搅拌机内拌和。

经三次湿磨(要求95%以上水泥颗粒细度<40µm ) ，通过灌浆泵将浆液送至施工作业面，灌浆机组根据吸浆情况再稀释成所需浓度。

制浆要求7、抬动观测⏹抬动变形观测装置应在灌浆作业前完成埋设。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取4.2L；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表工程名称：孔号：桩号：地距： m 机高： m 工程部位：合同编号：日期：年月日4施工单位：现场监理：现场业主代表：5先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米（压水前、后,起钻前、后）至米地面高程米年月计米记录：班长：队长：技术员：监理：灌前灌后波速检测汇总（统计）表工程名称：合同编号：承建单位：监理单位：施工时段：制表：校对：审核：日期：灌浆裂隙冲洗记录表工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :机长：班长：质检：记录员：准灌证工程名称：工程部位：孔号：孔序: 桩号：设计孔深承建单位：合同编号： NO：制浆工序表用浆部位：孔号：孔序：段次段长自 m至 m计 m灌浆记录表工程名称：部位：孔号：孔序：灌浆类别：工程项目：段次段长自 m至 m计 m地面标高：日期：年月日13记录员: 质检员: 现场监理：现场业主代表：14千(百)分表抬动观测记录观测孔：孔号：试验孔：孔号：孔深：工作时间：孔段：年月日机长：班长：记录：日期：年月日灌浆施工现场统计表工程名称: 工程部位：施工单位：日期：年月日施工单位：监理单位：业主单位：浆液检测记录表孔号：孔序：孔深： m 段次段长自 m至 m计 m检测人：日期：灌浆现场单孔（段）验收表承建单位：工程部位：单元编号：孔口高程m：孔号：孔序：砼厚m：桩号：开竣工日期：检查孔压水试验流量观测记录表部位: 孔号 : 第页共页压力阶段：孔深： m 试验段次段长自 m至 m计 m压力表高度： m 地下水位深度： m压力表压力： MPa 全压力： MPa施工单位：施工时间年月日记录：质检：监理：业主：工程名称：孔号：桩号：施工次序：孔口高程：施工单位：开竣工日期：制表：校核：审核：日期：年月日22工程名称：工程部位：高程：施工时段：2324 技术负责人：校核：资料整理员：帷幕灌浆综合统计表工程名称：部位：高程：施工次序：第页共页技术负责：校核：资料整理员：帷幕灌浆工程完成情况表工程名称：分部工程名称：合同编号：承建单位：监理单位：25制表：校对：审核：日期：年月日26灌浆钻孔孔斜测量统计表承建单位：单元：仪器型号：操作记录者：校核者：日期：年月日检查孔（先导孔）钻孔综合柱状图钻孔编号：部位：钻探单位：机组号：制图：校核：帷幕灌浆单元工程质量等级评定表承包单位：合同编号：. NO：。

水工建筑物水泥灌浆施工技术规范（DLT5148-2012）ICS 27.140P 15备案号：J1383－2012中华人民共和国电力行业标准P DL/T 5148—2012代替DL/T 5148－2001━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━水工建筑物水泥灌浆施工技术规范Technical specification for cement groutingconstruction of hydraulic structures2012-01-04 发布2012-03-01 实施————————————————————————————————国家能源局发布前言本标准是根据《国家发展改革委办公厅关于印发2008年行业标准计划的通知》（发改办工业[2008]1242号文）的要求，对DL/T 5148－2001《水工建筑物水泥灌浆施工技术规范》进行修订形成的。

在修订编制过程中，参编人员进行了广泛的调查研究和收集资料，征求了全国水电水利工程施工、设计、科研和管理单位的意见，总结了DL/T 5148－2001标准的执行情况，针对近10年来开发应用的新技术、新方法，以及出现的问题，对原标准进行了必要的修改、充实、完善。

本标准的主要技术内容包括灌浆材料、设备和制浆，现场灌浆试验，帷幕灌浆，坝基固结灌浆，隧洞灌浆，混凝土坝接缝灌浆，岸坡接触灌浆，施工记录和竣工资料等。

本标准对DL/T 5148－2001《水工建筑物水泥灌浆施工技术规范》进行修订的主要内容有：——增加了“现场灌浆试验”一章和资料性附录“浆液主要性能现场试验方法”，将原“坝基岩体灌浆”分列为“帷幕灌浆”和“坝基固结灌浆”两章，并充实了内容；——补充了若干新技术，如搭接帷幕灌浆、接缝灌浆重复灌浆系统、稳定性浆液等；——对若干重要的施工工序，如钻孔、钻孔冲洗和压水试验、灌浆、灌浆结束条件等工艺参数做了适当调整；——对接缝灌浆、岸坡接触灌浆的实施条件、质量检查方法等重新进行了规定；——将帷幕灌浆孔不同深度的偏斜度、灌浆质量压水试验检查的坝高范围等进行了拓展；——对部分灌浆施工记录及灌浆工程成果表进行了修订、补充。

一、钻孔和灌浆施工1.1 概述钻孔灌浆施工主要包括：1、钻孔：灌浆孔、检查孔和排水孔等的钻孔，以及钻孔和灌浆所需 进行的钻取岩芯、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔 作业。

2、灌浆：包括固结灌浆、回填灌浆、高压旋喷灌浆。

主要工程量如下表 1-1：表 1-1 钻灌主要工程量1.2 施工原则1、根据本工程灌浆施工的特点，依据设计图纸及技术要求，以及《水 工建造物水泥灌浆施工技术规范》 (DL/T5148-2001) 等有关规范及监理人 指令进行施工。

2、回填灌浆为排水洞顶拱范围内施灌 ,在排水洞最大超挖处预埋二根 灌浆管 (一根为进浆管 ,另一根为排气排水排稀浆管 ),然后扫孔入岩 10cm 填压式灌浆方法施工。

3、固结灌浆施工孔深大于 5m 的采用分段灌浆，不超过 5m 的全孔一 次灌浆，排间分序，排内加密，下灌浆膨胀栓塞的灌浆方法施工。

4、精心组织施工，严格工艺，文明生产，确保工程质量和安全。

5、施工人员经培训后持证上岗。

---------------------------- 精 品 word 文 档 值 得 下 载 值 得 拥 有----------------------------------------------项 目固结灌浆排水孔(φ =50mm ，L=1m )回填灌浆支洞封堵段回填灌浆 高压旋喷灌浆 工程量 3550 2240 3000 80 3526单位 m m2 22 备注m m m5.6.3 制浆站布置拟采用就近在灌浆工作面设简易挪移制浆站制浆系统供浆。

排水洞灌 浆滞后混凝土浇筑进行，制浆系统与灌浆机组用对讲机等作为信号联系手 段。

5.6.4 灌浆材料1、灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水 泥，水泥不可存放过久，出厂期超过三个月的水泥不可使用。

根据施工图 纸或者监理人指示，选用灌浆用的水泥品种，用于回填灌浆的水泥标号不应 低于 P.O.32.5 ；用于固结灌浆的水泥标号不应低于 P.O.42.5 。

帷幕灌浆第10章钻孔灌浆工程10.1 工程概况闽东水电站是穆阳溪梯级电站规划的第三级，坝址位于周宁县七步镇三湾村下游3km处，厂址位于福安市初处村附近，距福安市赛岐镇35km，距周宁县城25km。

本标段范围为厂房及开关站、调压井。

高压管道和引水系统的2+900.00以后段。

本标段灌浆工程包括回填灌浆、固结灌浆、接触灌浆,灌浆工程分布情况详见图表10－1项目位置回填灌浆(m2)固结灌浆(m)接触灌浆(m2)备注引水隧洞（2+900.00～3+310.013m）2538 3410 9673调压井/ 1596 /高压管道2340 2826 12562厂房及开关站/ 540 /施工支洞210 160 180合计5088 8532 2241510.2 回填灌浆回填灌浆是对隧洞砼衬砌后顶部砼与围岩之间的空隙进行灌浆充填。

回填灌浆在衬砌砼达到70%的设计强度后进行。

在引水隧洞段和高压管道段有回填灌浆，灌浆孔设置在顶部120度范围内，每排3孔。

10.2.1 回填灌浆施工程序钢衬以前段回填灌浆顺序为：预埋管→钻孔→灌浆→封孔→质量检查，钢衬以后段无需预埋管，直接从预留孔内钻孔。

10.2.2 预埋管为避免钻灌浆孔时碰到钢筋，在衬砌砼内预埋φ50、长度为15－20cm钢管，管口紧贴模板，管内用废纸填充，并将钢管与钢筋网焊牢。

灌浆孔钻孔时从预埋钢管内钻进。

10.2.3 钻孔在衬砌砼达到70％的设计强度后，从预埋钢管或钢衬预留孔内钻灌浆孔。

回填灌浆孔采用YpT－27型手风钻钻孔，钻头选用直径为φ42mm的合金钻头。

钻孔深入围岩10cm，并测记砼厚度和空腔尺寸。

10.2.4 灌浆l、材料：回填灌浆采用42.5普通硅酸盐水泥，要求水泥新鲜无结决2、回填灌浆应分成区段进行，每区段长度不大于50m或3个衬砌段，且区段端部用砼封堵严密。

当顶部脱空较大时，在该部位预埋2个以上的灌浆管（排气管）。

3、灌浆方式：采用填压式灌浆法。

4、灌浆顺序：回填灌浆施工应自较低的一端开始向较高的一端推进，灌浆分两个次序进行，先灌Ⅰ序孔，后灌Ⅱ序孔，两序孔都包括顶孔。

灌浆工程验收报告分部工程名称：灌浆工程中国水电建设集团十五工程局有限公司纳子峡水电站项目部2013年9月30日批准：审核：校核：编写：目录1.工程概况 (1)1.1工程简介 (1)1.2施工依据 (2)1.3主要工程量 (2)1.4施工工期 (2)1.4.1 计划完成工期 (2)1.4.2 实际完成工期 (3)2.施工过程简述 (3)2.1施工总体布置 (3)2.1.1工程概述 (3)2.1.2施工总体布置 (3)2.2回填灌浆 (4)2.2.1施工方法及质量控制 (4)2.2.2回填灌浆质量成果分析 (5)2.3固结灌浆 (5)2.3.1固结灌浆施工方法及质量控制 (5)2.3.2固结灌浆质量成果分析 (7)2.4压力钢管接触灌浆 (11)2.4.1施工方法及质量控制 (11)2.4.2灌浆质量检测成果分析 (12)3.施工管理 (13)3.1组织管理 (13)3.2技术管理 (13)3.3安全管理 (14)3.4质量管理 (14)4.施工质量检测及评定情况 (15)4.1原材料质量检验 (15)4.2工程质量评定 (15)5.缺陷处理情况 (16)6.存在问题 (16)7.结论 (16)灌浆工程分部验收施工管理报告1.工程概况1.1工程简介引水洞全长636.17m，其中上平洞长236.57m，进口段为6×6m方变圆渐变段，变径后洞子直径6m。

竖井段及上弯段、下弯段总长度为94.38m。

下平段长度304.66m，混凝土衬砌段150.02m，钢衬段长度154.64m。

出口压力钢管明段长度60.46m。

进水口位置处自然边坡21～75°，自然边坡稳定。

表面为第四系崩坡积块石碎石土，约3～5m，结构松散，无胶结。

基础为黑云母石英片岩夹花岗片麻岩，无强风化岩体，弱风化岩体厚8～12m，岩体破碎，节理裂隙发育，结构面互相切割，特别是顺坡向裂隙的发育，对边坡岩体的稳定性影响较大。

上平段、上下弯段、下平段及压力钢管埋管段进行回填灌浆，灌浆范围为顶拱120°，灌浆孔呈梅花形布设，灌浆孔深入基岩10cm，间排距3m，灌浆压力0.3Mpa。

目录一、综合类施工技术方案报审表工程量签证单单位工程开工申请单分部（分项）工程开工申请单分部（分项）工程验收申请表工程验收申请报告施工质量联合检验合格（开仓）证分部分项工程验收签证书单位工程验收鉴定书单元工程（工序）质量评定表分部（分项）工程质量评定表单位工程质量评定表工程复工申请书工程量变更申请报告单工程事故报告单工程质量缺陷处理申报单合同工程项目延长工期申报表主要工程项目提前完工奖申请表承建单位暂停工程报告单进场材料质量检验报告单进场施工设备申报单施工质检员资质认证申报表二、帷幕、固结及回填灌浆钻孔原始记录钻孔记录表钻孔综合柱状图钻孔冲洗与裂隙冲洗记录钻孔孔斜测量记录表钻孔压水试验记录表灌浆开工申请单灌浆开工证灌浆记录表灌浆封孔记录表冷却管灌浆记录表帷幕灌浆现场单孔验收表固结灌浆现场单孔验收表灌浆孔单孔验收表回填灌浆质量检查验收表钻孔测斜成果表钻孔压水综合成果表检查孔压水试验成果表灌浆孔成果一览表帷幕灌浆分序统计表灌浆综合成果表回填灌浆综合成果表岩芯登记表岩芯移交记录地下水位观测记录千分表抬动观测记录抬动监测钻孔及安装检查验收表帷幕灌浆单孔质量评定表帷幕灌浆单元工程质量评定表固结灌浆单元工程质量评定表水工隧洞回填灌浆单元工程质量评定表灌浆单元工程评定汇总表三、高压喷射灌浆钻孔记录表钻孔孔斜测量记录表钻孔测斜成果表高喷钻孔地层分层情况鉴定表高喷灌浆记录表高喷灌浆孔质量验收表高喷灌浆综合成果整理表高压喷射灌浆单元工程质量评定表四、接缝（接触）灌浆接缝（接触）灌浆埋管记录表接缝（接触）灌浆通水检查记录表接缝（接触）灌浆灌区现场记录表接缝（接触）灌浆记录表接缝灌浆单区灌浆成果一览表接缝（接触）灌浆综合成果表接缝（接触）灌浆埋设管路质量检验评定表接缝灌浆预埋施工质量检查评定表混凝土坝坝体接缝（接触）灌浆单元工程质量评定表五、预应力锚索锚索造孔检查验收表锚索砼垫座开仓证锚索编制合格证锚索张拉开工证锚索预紧记录检查表锚索张拉记录检查表锚索张拉吨位～伸长值曲线图锚索孔灌浆许可证锚索灌浆记录检查表锚索灌浆质量评定表锚索单元质量评定表预应力锚索张拉成果一览表六、排水孔及喷锚支护混凝土（砂浆）施工配料通知单喷锚支护开仓证锚杆造孔质量检测记录表锚杆安装质量检测记录表锚喷支护施工记录喷混凝土施工前验收身份证单锚杆施工验收签证单喷混凝土施工验收签证单施工期附加支护工程量签证单喷锚支护锚杆、钢筋网工序质量评定表喷锚支护喷射混凝土质量评定表喷锚支护单元工程验收申请表喷锚支护单元工程质量评定表锚筋孔施工验收单锚筋孔灌浆成果一览表排水孔放样、造孔质量检测记录表排水孔单孔质量评定表排水孔单元工程验收申请表排水孔单元工程验收签证单排水孔单元工程质量评定表七、混凝土防渗墙膨润土（粘土）进场检测记录表防渗墙制浆班报表泥浆日常检测记录表混凝土防渗墙造孔班报表（钻劈法）混凝土防渗墙造孔班报表（锯槽法）混凝土防渗墙造孔班报表（射水法）单孔芯样鉴定标识签单孔基岩顶面鉴定表混凝土防渗墙自检孔斜原始记录表混凝土防渗墙自检记录表终孔验收合格证请孔验收合格证预埋管及固定架验收表混凝土防渗墙钢筋笼制作质量检查记录表混凝土防渗墙浇筑导管下设施工记录表混凝土搅拌记录第号槽孔混凝土浇筑指示图号槽孔混凝土浇筑第号导管拆卸记录号槽孔混凝土浇筑孔内混凝土顶面深度测量记录表号槽孔砼浇筑现场记录表混凝土防渗墙单元工程质量评定表八、倒垂孔倒垂孔钻孔报表倒垂孔钻孔、保护管测斜值记录表倒垂孔保护管下管记录表倒垂孔保护管安装验收、评定表九、深层搅拌桩深层搅拌桩供灰记录表深层搅拌桩施工记录表多头小直径深层搅拌桩截渗墙造墙记录表多头小直径深层搅拌桩截渗墙供浆记录表深层搅拌桩施工记录汇总表深层搅拌桩截渗墙施工工序检验表深层搅拌防渗墙单元工程质量评定表十、土石方工程石方开挖工程爆破设计申报表土石方明挖单元工程验收签证单土石方明挖单元工程质量评定表岩石边坡开挖单元工程验收签证单岩石边坡开挖单元工程质量评定表洞室开挖单元工程验收申报表洞室开挖单元工程质量评定表岩石基础开挖单元工程验收签证单岩石基础开挖单元工程质量评定表明挖（或隐蔽工程基础）单元工程验收申请表明挖（或隐蔽工程基础）单元工程质量评定表填筑工程量签证单填筑体压实度检测表填筑体灌砂法压实度试验记录表填筑体回弹弯沉值检测表路基压实度（弯沉值）现场质量检验报告单填筑工程检查验收记录填筑工序质量评定表填筑单元工程质量评定表十一、混凝土工程水泥物理品质试验记录水泥化学检测报告水泥检验报告表粉煤灰物理品质试验记录粉煤灰品质检验报告表混凝土外加剂物理性能检验报告表钢筋力学性能检验记录表砂料级配试验记录表粗骨料检测试验记录表混凝土用砂检验报告表混凝土用碎石或卵石检验报告表混凝土抗压（折）强度试验报告表混凝土强度检验记录表混凝土拌和配料报告表混凝土（砂浆）施工配料通知单建筑材料质量检验合格证砂石骨料产品质量检验报告单钢筋、钢构件焊接质量检测报告单钢筋混凝土预制构件质量报验单水工混凝土拌和质量检测报告单校模签证单砼浇筑开仓验收合格证砼浇筑通知单砼浇筑开仓证存根混凝土准浇证地质原因超挖超填混凝土量签证单混凝土模板工序质量评定表基础面或混凝土施工缝处理工序质量评定表混凝土钢筋工序质量评定表混凝土止水、伸缩缝工序质量评定表混凝土浇筑工序质量评定表混凝土单元工程验收申请表混凝土单元工程质量评定表十二、砌体工程砂料级配试验记录表砂浆抗压（折）强度试验报告表混凝土（砂浆）施工配料通知单浆砌石砌筑开仓证砖砌体工程检验批质量验收记录填充体砌体工程检验批质量验收记录配筋砌体工程检验批质量验收记录混凝土小型空心砌块砌体工程检验批质量验收记录石砌体工程检验批质量验收记录浆砌石基础面工序质量评定表浆砌石层面处理工序质量评定表浆砌石砌筑工序质量评定表浆砌石单元工程验收申请表浆砌石单元工程质量评定表十三、其它粘土锥探灌浆记录表粘土锥探灌浆工序验收表锥探灌浆单元单元工程质量评定表沉箱工程施工记录沉井下沉记录沉井、沉箱下沉完毕检查记录钻孔灌注桩泥浆法施工记录表钻孔灌注桩干钻、套管法施工记录表振动沉管灌注桩施工记录表锤击沉管灌注桩施工记录表挖孔灌注桩施工记录表钢管桩施工记录板桩施工记录钻（挖）孔灌注桩成孔质量检验记录钻孔灌注桩水下混凝土记录表钻孔灌注桩基础单元工程质量评定表减压井施工钻孔班报表减压井安装报表减压沟反滤料填筑施工记录表减压沟砂井施工记录表减压沟沟槽开挖现场施工记录表减压沟浆砌石施工记录表减压沟土方填筑施工记录表减压沟施工作业检验记录减压井井管安装验收表减压井井口装置、排水沟验收表减压井单元工程质量评定表减压井井口装置单元工程质量评定表减压沟单元工程质量评定表（1）减压沟单元工程质量评定表（2）振冲地基施工记录表振冲地基加固单元工程质量评定表强夯施工记录强夯施工记录表重锤夯实施工记录重锤夯实试夯记录强夯地基施工记录强夯场地主要数据一览表碾压混凝土层间喷铺净浆记录表集中制浆站制浆记录表水泵、空压机、浆泵工作记录表十四、检验、测量与试验进场监测监测仪器质量检验报告压力表测试报表灌浆自动记录仪维、检修记录表灌浆自动记录仪检定表校验台顶角（方位角）检定记录测斜仪方位角（顶角）检定记录施工放样报验单施工测量成果报审表观测孔验收签证单安全监测工程钻孔单元工程终孔验收表安全监测工程钻孔单元工程质量评定表安全监测仪器埋设验收申请表安全监测仪器埋设质量评定钻孔标准贯入试验记录表轻便触探检验记录表水工混凝土拌和质量检测报告单中华人民共和国国家标准GB××-××建筑施工安全技术统一规范Unified code for safety technology in construction( 征求意见稿)2003-06前言本标准是根据建设部[]号文件的要求，由北京中建建筑科学技术研究院会同有关单位对1956年国务院制定的《建筑安装工程安全技术规程》（[56]国议周字第40号）进行修订而成。

表4-5-2 灌浆工程申请（许可）单同意灌注补充完善施工准备工作后重新申报说明：1、一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。

表4-5-1 灌浆钻孔工序质量检验签证表承建单位：合同编号：№:说明：1、本表适用浅孔固结、回填灌浆钻孔检验签证。

2、一式四份报送监理机构,监理签证后返回承建单位二份，供单元工程质量评定时备查。

3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示。

“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示优良。

灌浆工程准灌证说明：本表一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。

表4-5-4 固结灌浆单元工程质量等级评定表说明：1、一式四份报监理机构，质量评定完成后返回承建单位二份。

2、凡设计要求可用数据表示的应在“质量标准”栏注明。

3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示“优良”。

表4-5-8 抬动监测钻孔及安装工序质量检验签证表说明：1、表中检查结果为承建单位终检人员和监理机构签证人员共同检查结果。

2、一式四份报送监理机构，签证后返回承建单位二份，供单元工程质量评定时备查表4-5-9 帷幕灌浆钻孔终孔质量检验签证单说明：本表一式四份，会签后各留存一份。

表4-5-10 帷幕灌浆单元工程质量等级评定表说明：1、本表一式四份报监理机构,质量评定完成后返回承建单位二份。

2、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”。

3、各孔质量评定用符号表示，“○”表示优良，“√”表示合格，“×”表示“不合格”。

灌浆工程主要抱括原平涵废堵灌水泥浆和隧洞回填灌浆。

(一)原平涵废堵灌水泥浆1、施工程序为：钻孔、泥浆制备、灌浆三个过程。

按逐步加密的原则进行施工，排序/孔序均按二次加密施工。

工艺流程图1、测量放线：依据施工前准备的基点，采用经纬仪定位，并在施工前用石灰粉定出桩位标识。

2、钻孔：采用150型地质钻机。

3、冲洗：采用压力冲洗，回水干净且冲洗时间不少于30min。

4、灌前压水：灌浆孔总数的5％进行灌前压水，压水压力为该灌段灌浆压力的80％。

5、浆液搅拌：根据制浆站的浆液加水配制所需的浆液。

6、浆液灌注：采用BW250/50灌浆泵。

7、技术要求：（1）浆材: P.O 42.5 纯水泥浆。

（2）孔径：φ130～56mm；（3）段长：5.0～6.0m，特殊情况可适当加长或缩短,但最长不超过10m；（4）水灰比：采用3:1、2:1、1:1、0.5:1四个级配；（5）浆液变换：遵循由稀浆到浓浆、逐级变浓的原则；当灌浆压力保持不变注入率持续减少时，或者注入率保持不变而灌浆压力持续升高时不得改变水灰比；当某一比级浆液注入率已达300L以上，或灌注时间已达1h，而灌浆压力和注入率均无显著改变时，应换浓一级水灰比浆液灌注；当注入率大于30L/min时，可越级变浓；（6）灌浆压力：按设计要求执行；（7）停灌标准：灌浆压力达到设计要求，注入的浆量小于0.40L/min时迸浆30min即结束该段灌注；（8）其它：未提及部份执行国家行业标准：《水工建筑物水泥灌浆施工技术规范》SL62-94。

（9）施工工艺：孔口封闭、自上而下、分段钻灌。

（10）钻孔封孔：机械封孔，确保浓浆返出孔口。

（11）质量检查：在该地段的固结灌浆完成7天后按设计要求的检查项目进行检查。

(二)回填灌浆1、回填灌浆施工工艺灌溉洞洞身回填灌浆98.9m2，其施工工艺流程：预埋灌浆管、衬砌砼浇筑完成→衬砌砼达70%强度→灌浆系统安装调试→分区、分序钻孔（预埋管中进行）→成孔检查→钻孔冲洗→安装堵塞装置→压水→灌浆→灌浆控制→结束→效果检查。
