4.灌浆单元工程质量等级评定表

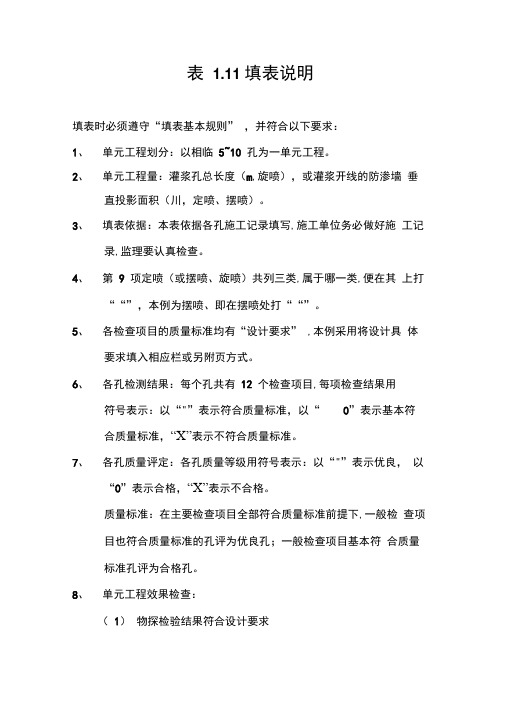

表 1.11 填表说明
填表时必须遵守“填表基本规则” ，并符合以下要求：
1、单元工程划分：以相临5~10 孔为一单元工程。

2、单元工程量：灌浆孔总长度（m,旋喷），或灌浆开线的防渗墙垂
直投影面积（川，定喷、摆喷）。

3、填表依据：本表依据各孔施工记录填写,施工单位务必做好施工记
录,监理要认真检查。

4、第9 项定喷（或摆喷、旋喷）共列三类,属于哪一类,便在其上打
““”，本例为摆喷、即在摆喷处打““”。

5、各检查项目的质量标准均有“设计要求” ,本例采用将设计具体
要求填入相应栏或另附页方式。

6、各孔检测结果：每个孔共有12 个检查项目,每项检查结果用
符号表示：以“"”表示符合质量标准，以“0”表示基本符
合质量标准，“X”表示不符合质量标准。

7、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良，以
“0”表示合格，“X”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下,一般检查项目也符合质量标准的孔评为优良孔；一般检查项目基本符合质量
标准孔评为合格孔。

8、单元工程效果检查：
（1）物探检验结果符合设计要求
9、
单元工程质量标准：在本单元灌浆孔全部合格的前提下，若 优良孔占 70% 及以上，且单元效果检查优良， 则评为“优良”； 若优良孔数达不到 70% ，或单元效果检查只评为合格， 则本单 元评为“合格”。

2) 抽水试验：渗透系数K < K 设。

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表

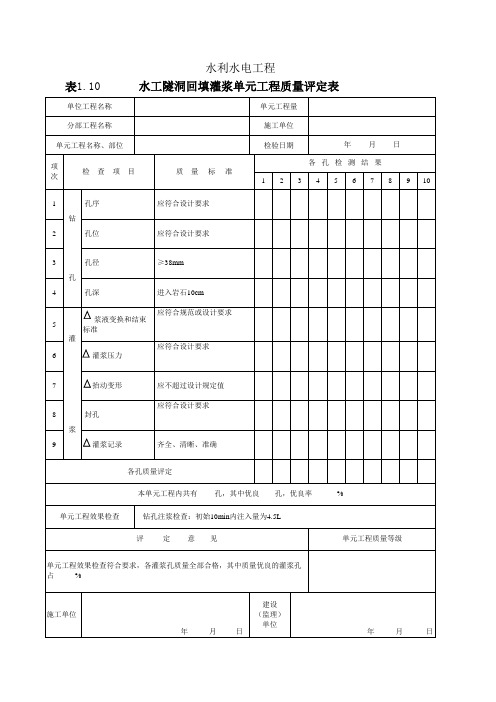

表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

水利水电工程大坝粘土固化剂灌浆工程质量评定表单位工程名称大坝粘土固化剂灌浆工程量3232.7m 分部工程名称基础处理施工单位单元工程名称、部位0+001.2~0+133.2检验日期项次检查项目质量标准各孔检测结果1钻孔孔序应符合设计要求2 孔位应符合设计要求（允许偏差±10cm）3 △孔深不得小于设计孔深4灌浆灌浆分段和段长应符合设计要求5 钻孔冲洗应符合设计要求6 灌前进行压水试验的孔数和压水试验孔数不小于总孔数的5%，压水试验应符合设计要求7 △灌浆压力应符合设计要求(0.2Mpa)8 △浆液变换和结束标准应符合设计要求9 有无中断极其影响质量程度应无中断或虽有中断，但经检查分析，尚不影响灌浆质量10 △抬动变形抬动值不应超过设计规定11 封孔应符合设计要求12 △灌浆记录齐全、清晰、准确各孔质量评定本单元工程内共有孔，其中优良孔，优良率%单元工程效果检查波速测试Vp= m/s检查孔压水试验q= L u检查孔单位水泥注入量C= Kg/m其它评定意见单元工程质量等级单元工程效果检查符合要求，灌浆孔全部合格，其中优良孔占%。

施工单位年月日建设(监理)单位年月日大坝粘土固化剂灌浆单元工程质量评定表填表说明填表时必须遵守“填表基本原则”，并符合以下要求。

1、单元工程划分：按混凝土浇筑块、段划分，每一块段的灌浆为一单元工程。

2、单元工程量：灌浆总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。

4、检查项目栏中项次1~5、7、8、10、11的质量标准有“设计要求”的，分别采取直接填写具体要求和另附页方式。

5、各孔检测结果：每个孔共有12个检查项目，每个检查结果用符号表示：用“√”标明符合质量标准，用“0”标明基本符合质量标准，用“×”标明不符合质量标准。

6、各孔质量评定：各孔质量用符号表示：用“√”标明优良，用“0”标明合格，用“×”标明不合格。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

水利水电工程表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
