水工隧洞回填灌浆单元工程质量评定表模板

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

隧洞回填灌浆单孔及单元工程施工质量验收评定表
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
水利水电工程
隧洞回填灌浆单孔灌浆工序施工质量验收评定表。

隧洞回填灌浆单孔及单元工程施工质量验收评定表
填表说明
1、单元工程划分：隧洞回填灌浆单元工程以施工形成的区段划分，
宜按50m一个区段划分为一个单元工程。

本工程以50m为一个
单元工程。

2、单元工程量：填写回填灌浆数量（m2）。

3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。

施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。

4、单元工程（或实体质量）效果检查填写钻孔注浆后的检查效果。

5、单孔及单元工程质量标准：
单孔施工质量验收评定标准：
⑴工序施工质量验收评定全部合格，该单元工程评定合格。

⑵工序施工质量验收评定全部合格，其中灌浆工序达到优良，该孔评定优良。

单元工程施工质量验收评定标准：
⑴在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率小于70%，单元工程评为合格。

⑵在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率不小于70%，单元工程评为优良。

表1.10填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：以施工确定的区、段划分。

2、单元工程量：灌浆孔总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施
工记录，监理要认真检查。

4、检查项目项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。

5、各孔检测结果：每个孔共有12个检查项目，每项检查结果用
符号表示：以“√”表示符合质量标准，以“0”表示基本符
合质量标准，“×”表示不符合质量标准。

6、各孔质量评定：各孔质量等级用符号表示：以“√”表示优良，
以“0”表示合格，“×”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下，一般检
查项目也符合质量标准的孔评为优良孔；一般检查项目基本符
合质量标准孔评为合格孔。

7、单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆
结束7d后进行，检查孔应布置在脱空较大、串浆孔集中以及
灌浆情况异常的部位，其数量为灌浆孔数的5%，检查方法可
采用钻孔注浆法：局孔内注入水灰比2：1的浆液，在规定压
力下，初始10min内注入量不超过10L为合格，不超过5L为
优良。

8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良”；若优良孔数达不到70%，或单元效果检查只评为合格，则本单元评为“合格”。

水利水电工程
隧洞回填灌浆单孔及单元工程施工质量验收评定表
水利水电工程

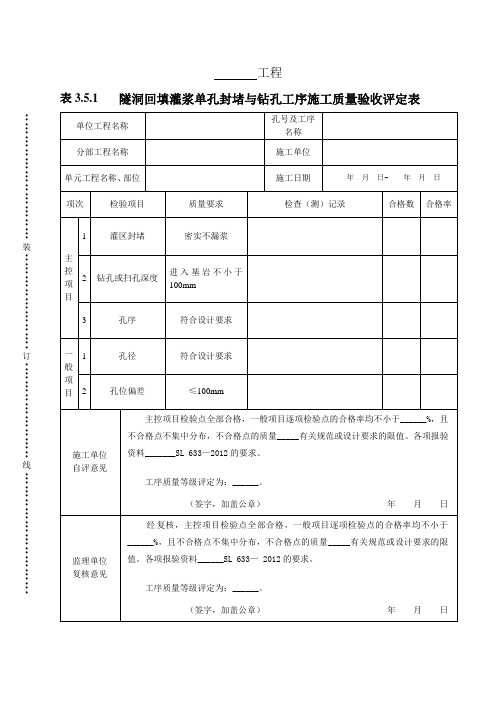

隧洞回填灌浆单孔封堵与钻孔
