水工隧洞回填灌浆单元工程质量评定表填表说明

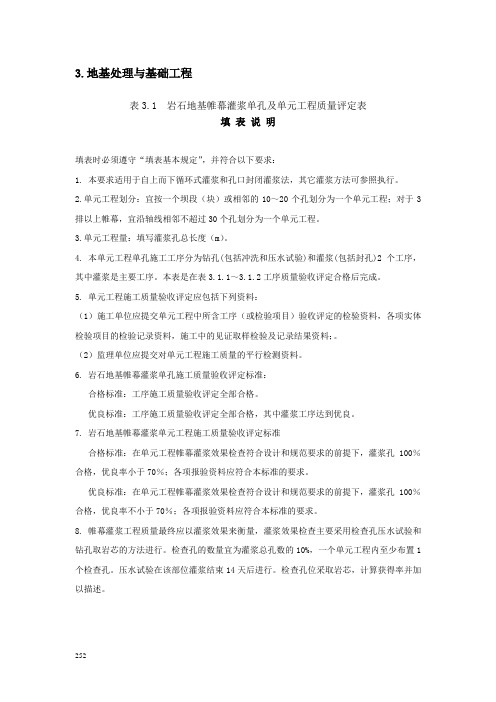

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日孔号 1 2 3 4 5 6 7 8 9 …工序质量评定结果1．钻孔2．灌浆其中：灌浆工序质量等级为优良单孔质量验收评定施工单位自评意见监理单位评定意见本单元工程内共有孔（桩、槽），其中优良孔（桩、槽），优良率％单元工程效果（或实体质量）检查1 2 3施工单位自评意见单元工程效果（或实体质量）检查符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核评定意见经进行单元工程效果（或实体质量）检查，符合要求，孔（桩、槽）100％合格，其中优良孔占％单元工程质量等级评定为：（签字，加盖公章）年月日注：1.对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176—2007规定。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

岩石边坡开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。

岩石地基开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。

岩石洞挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：注：“ ”为超挖，“ ”为欠挖。

软基和岸坡开挖单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号注：“ ”为超挖，“ ”为欠挖。

基础面或混凝土施工缝处理工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土模板工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土钢筋工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土止水、伸缩缝工序质量评定表工程名称： 合同编号：承建单位： 文件编号：基础排水单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土浇筑工序质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件安装单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土坝坝体接缝灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：岩石地基帷幕灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：项次 ，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

岩石地基固结灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：水工隧洞回填灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：高压喷射灌浆单元工程质量评定表工程名称： 合同编号：承建单位： 文件编号：混凝土预制构件质量评定表工程名称： 合同编号：承建单位： 文件编号：锚喷支护锚杆、钢筋网工序质量评定表 工程名称： 合同编号：锚喷支护喷射混凝土质量工序评定表工程名称： 合同编号：承建单位： 文件编号由承建单位呈报四份，验收后监理部留二份，返承建单位二份。

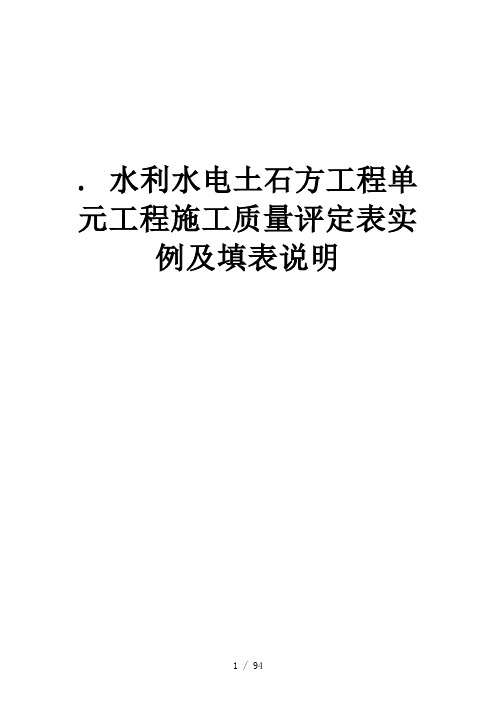

. 水利水电土石方工程单元工程施工质量评定表实例及填表说明前言为了进一步加强水利水电工程施工质量管理，统一单元工程施工质量验收评定标准，规范工程质量评定工作，水利部于2012年9月以[2012]第57号公布了《水利水电工程单元工程施工质量验收评定标准》（SL631～637-2012）（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、提防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。

《新标准》替代了原《水利水电基本建设工程单元工程质量等级评定标准（试行）》（SDJ249.1～6-88）和《水利水电基本建设工程单元工程质量等级评定标准（七）-碾压式土石坝和浆砌石坝》（SL38-92）、《提防工程施工质量评定与验收规程（试行）（SL239-1999）》。

自《新标准》实施以来，部分省（自治区、直辖市）根据《新标准》的要求，并结合工程实际情况，编写了水利水电工程施工质量评定表及填表说明。

松辽水利委员会水利工程建设管理站为了推动《新标准》的贯彻落实，提升质量管理人员对《新标准》的理解和执行，组织辽宁省、吉林省、黑龙江省、内蒙古自治区水利工程质量监督中心站，大连市、赤峰市水利工程质量监督站，辽西北工程建设管理局等大型工程参建单位的专家收集整理了不同类型工程的实际案例，编写了《水利水电工程单元工程施工质量验收评定表实例及填表说明》（以下简称《实例及说明》）。

《实例及说明》旨在结合实际高程案例，对《新标准》作出了具体的诠释，为工程建设的各参建方和工程质量监督人员提供帮助和指导。

《实例及说明》对应《新标准》（SL631～637-2012），分为7册。

本书为其中之一，全书分为三部分，共计148个表格。

第一部分为土石方工程单元工程验收评定表，共104个表格，其中样表52个表格，实例52个表格；第二部分为施工质量评定备查表，共39个样表；第三部分为单位、分部工程质量评定通用表，共5个样表。

《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程单元工程质量评定表》归档长期保存。

该表填写应遵守以下规则：一、基本规则1、单元（工序）工程完工后，应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。

3、百分比应表示为小数点后保留一位。

如恰为整数，则小数点后以0表示。

例：95.0%。

4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”，应标出所执行的规范名称及编号。

6、设计值按施工图填写。

实测值填写实际检测数据，而不是偏差值。

当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数。

二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点（等级及使用情况等）共同研究提出，报省中心站确认后执行。

2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3、外观质量现场检验评定，评定组应进行全面检查。

水工建筑物为抽测25%，且各项不少于10点。

房屋建筑安装工程为有代表性的自然间抽查10%，且应包括附属房间及厅道。

三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格，检测总点数90%及以上符合质量标准评为优良。

2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上，且主要工序全部优良。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。

工程竣工验收后，《评定表》作为档案资料长期保存。

因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。

（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。

（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。

质量意见和质量结论及签字部分（包括日期）不可打印。

（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。

（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。

数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。

合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。

（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。

禁止使用改正液、橡皮擦、刀片刮等不标准方法。

（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。

单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。

“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。

（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。

凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。

隧洞回填灌浆单孔及单元工程施工质量验收评定表
填表说明
1、单元工程划分：隧洞回填灌浆单元工程以施工形成的区段划分，
宜按50m一个区段划分为一个单元工程。

本工程以50m为一个
单元工程。

2、单元工程量：填写回填灌浆数量（m2）。

3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。

施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。

4、单元工程（或实体质量）效果检查填写钻孔注浆后的检查效果。

5、单孔及单元工程质量标准：
单孔施工质量验收评定标准：
⑴工序施工质量验收评定全部合格，该单元工程评定合格。

⑵工序施工质量验收评定全部合格，其中灌浆工序达到优良，该孔评定优良。

单元工程施工质量验收评定标准：
⑴在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率小于70%，单元工程评为合格。

⑵在单元工程回填灌浆效果检查符合设计和规范要求，灌区封堵密实不露浆的前提下，灌浆孔100%合格，优良率不小于70%，单元工程评为优良。
