隧洞回填灌浆单孔及单元工程施工质量验收评定表

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

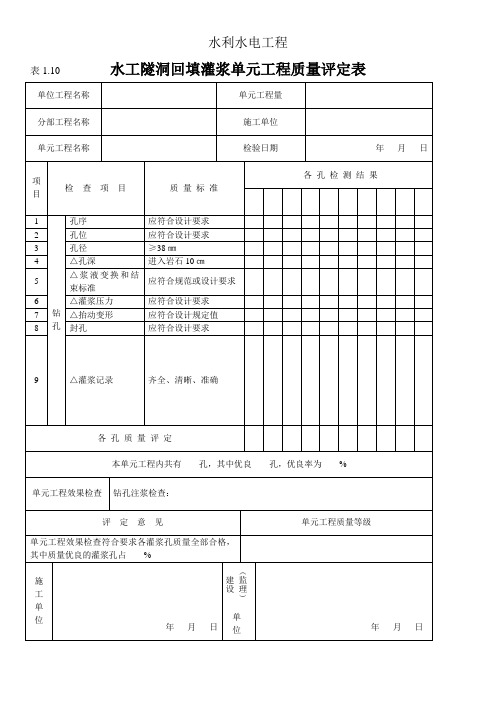

表1.10填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：以施工确定的区、段划分。

2、单元工程量：灌浆孔总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施
工记录，监理要认真检查。

4、检查项目项次1、2、5~8的质量标准有“设计要求”的，本例
直接将设计具体要求或规范名称、编号填写在相应栏内。

5、各孔检测结果：每个孔共有12个检查项目，每项检查结果用
符号表示：以“√”表示符合质量标准，以“0”表示基本符
合质量标准，“×”表示不符合质量标准。

6、各孔质量评定：各孔质量等级用符号表示：以“√”表示优良，
以“0”表示合格，“×”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下，一般检
查项目也符合质量标准的孔评为优良孔；一般检查项目基本符
合质量标准孔评为合格孔。

7、单元工程效果检查：水工隧洞回填灌浆质量检查在该部位灌浆
结束7d后进行，检查孔应布置在脱空较大、串浆孔集中以及
灌浆情况异常的部位，其数量为灌浆孔数的5%，检查方法可
采用钻孔注浆法：局孔内注入水灰比2：1的浆液，在规定压
力下，初始10min内注入量不超过10L为合格，不超过5L为
优良。

8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良”；若优良孔数达不到70%，或单元效果检查只评为合格，则本单元评为“合格”。

水工建筑物评定表
水工3-1 岩石边坡开挖单元工程质量评定表
水工3-2 岩石地基开挖单元工程质量评定表
水工3-3 岩石洞室开挖单元工程质量评定表
水工3-4 软基和岸坡开挖单元工程质量评定表
水工3-5 混凝土单元工程质量评定表
水工3-5-1 砼单元工程基面或混凝土施工缝处理工序质量评定表
水工3-5-2 混凝土单元模板工序质量评定表
水工3-5-3 混凝土单元钢筋工序质量评定表
水工3-5-4 混凝土单元止水、伸缩缝和排水管安装工序质量评定表
水工3-5-5 混凝土单元浇筑工序质量评定表
水工3-6 混凝土预制构件安装单元工程质量评定表
水工3-7 岩石地基帷幕灌浆单元工程质量评定表
水工3-8 岩石地基固结灌浆单元工程质量评定表
水工3-9 水工隧洞灌浆单元工程质量评定表
水工3-10 河道疏浚单元工程质量评定表
水工3-11 水泥土深层搅拌桩单元工程质量评定表
水工3-12 基础排水单元工程质量评定表
水工3-13 高压喷射灌浆单元工程质量评定表
水工3-14 砼防渗墙单元工程质量评定表
水工3-15 振冲地基单元工程质量评定表
水工3-16 造孔灌注桩单元工程质量评定表
水工3-17 抛石槽抛石单元工程质量评定表
水工3-18 压密注浆单元工程质量评定表
水工3-19 测压管安装单元工程质量评定表
水工3-20 土工膜铺设单元工程质量评定表
水工3-21 井管封堵单元工程质量评定表
水利水电工程
水工隧洞回填灌浆单元工程质量评定表
水利水电工程
水泥土深层搅拌桩单元工程质量评定表。
