施工图设计交底记录

××××××（项目名称）施工图设计技术交底书设计编号：××××××××设计有限公司×年×月建设单位：工程名称：施工图设计技术交底书一、建筑专业1.0.1 工程概况××项目位于××位置。

本项目总用地面积××㎡，总建筑面积××㎡，建筑基底面积××㎡。

其中地上一层为宿舍活动用房，层高4.5米，地上二至十层为宿舍，宿舍层高为3米，建筑高度31.95米。

为框架结构。

本工程为二类高层公共建筑，耐火等级为二级,建筑耐久年限50年。

1.0.2 墙体设计本工程±0.00以上墙体采用200加气砼砌块，卫生间隔墙采用100厚MU7.5小型砼砌块，电梯井壁采用200厚MU10砼实心砌块。

1.0.3 门窗设计本次设计门窗分为普通门窗及防火门窗两种类型，详见图纸。

1.0.4 防水设计1、施工时要特别注意外墙的防潮、防水、做法详见图纸。

外墙抹灰要求全面挂金属网，内墙、梁板、柱结合处的抹灰层中，沿缝长方向加贴宽度不小于200的耐碱纤维网布作防裂处理。

2、散水每隔6米设一条伸缩缝，散水与外墙的交接处和散水伸缩缝，应用沥青膏填封。

3、所有卫生间墙根处（除门洞外），均做200高C20细石混凝土翻边，在翻边上有20厚1:2.5水泥砂浆（内掺3%防水粉），再砌墙体。

4、本工程屋面防水等级为II级，采用一道设防（高聚合物改性沥青防水卷材）。

1.0.5室内装修设计1、本工程室内装修应符合《建筑内部装修设计防火规范》（GB50222-2017）规定。

2、装修材料应符合规范要求，并经甲方及设计方同意方可使用。

1.0.6防火设计在实际施工及使用时还需要满足以下要求：1、防火门、防火卷帘等消防设备需采用有消防及相关部门检测合格的产品。

第一节设计交底目的：为了更好的指导施工，减少图纸的漏、错、碰、缺项；使建筑、结构、水电煤配套等设计做到经济合理、安全可靠；确保工程施工按期按质完成；减少施工过程中图纸变更、现场签证，进而更好的控制成本，特制定此办法。

适用范围：顺驰中国控股有限公司所有新建项目所有土建及配套图纸。

部门职责：城市公司设计部是图纸会审及设计交底的组织和管理部门，负责直接与设计院对接；城市公司工程技术部是设计变更的主办部门；会审及设计交底管理细则：一、要求1、单位（单项）工程开工前，由城市公司设计部组织城市成本部、工程部、监理公司、施工单位、设计单位对施工图纸进行会审，《图纸会审记录》作为工程施工、验收及结算依据，未经会审的图纸不得使用。

2、单位（单项）工程的图纸会审，可根据出图情况分阶段进行会审。

各专业之间必须同步进行图纸审查。

二、管理流程1、设计部收到设计院图纸并审阅后在移交单（制表）上签署审阅意见移交城市公司工程技术部档案管理员（包括图纸清单）。

2、城市公司工程技术部档案管理员将图纸分发给施工、监理单位及工程技术部、项目工程部有关专业工程师。

3、城市公司工程技术部负责将施工图纸（最新版的白色复印图、电子版也可以）报送集团项目管理中心工程部，同时报送交房标准、设计任务书等前提资料（如果是复印件需要主管副总签字）。

4、施工图纸及前提资料齐全几天内，项目管理中心工程部将施工图纸审核完毕。

之后，将施工图纸审核意见回复给城市公司工程技术部，抄送城市公司总经理/集团营运总监；经城市公司总经理/集团营运总监审批同意的条款作为甲方图纸会审意见的一部分。

5、施工图会审会议前，城市公司设计部应将施工方、监理各单位审图的问题进行汇总及整理，形成书面的《图纸会审记录》，并于会审前两个工作日送设计单位。

6、在甲方、施工、监理等单位均对图纸熟悉之后，设计部组织设计院、施工单位、监理单位及工程技术部、项目工程部等进行施工图纸会审及设计交底。

7、施工图会审时，城市公司设计部应组织设计单位对图纸进行技术交底，并对各单位提出的图纸问题进行解答。

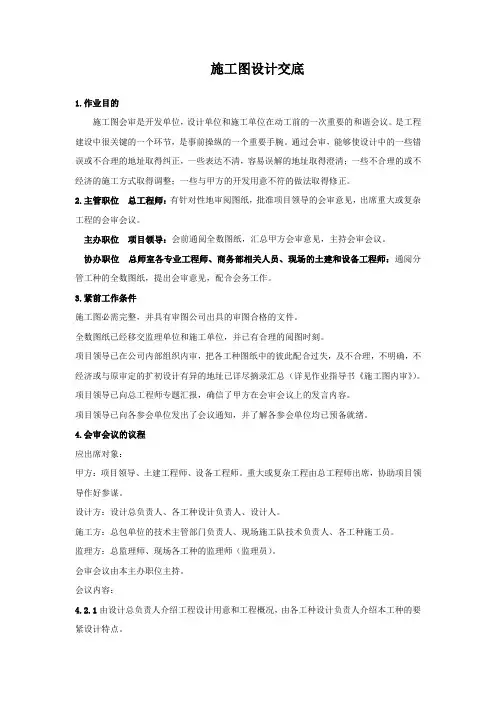

施工图设计交底1.作业目的施工图会审是开发单位，设计单位和施工单位在动工前的一次重要的和谐会议。

是工程建设中很关键的一个环节，是事前操纵的一个重要手腕。

通过会审，能够使设计中的一些错误或不合理的地址取得纠正，一些表达不清，容易误解的地址取得澄清；一些不合理的或不经济的施工方式取得调整；一些与甲方的开发用意不符的做法取得修正。

2.主管职位总工程师：有针对性地审阅图纸，批准项目领导的会审意见，出席重大或复杂工程的会审会议。

主办职位项目领导：会前通阅全数图纸，汇总甲方会审意见，主持会审会议。

协办职位总师室各专业工程师、商务部相关人员、现场的土建和设备工程师：通阅分管工种的全数图纸，提出会审意见，配合会务工作。

3.紧前工作条件施工图必需完整，并具有审图公司出具的审图合格的文件。

全数图纸已经移交监理单位和施工单位，并已有合理的阅图时刻。

项目领导已在公司内部组织内审，把各工种图纸中的彼此配合过失，及不合理，不明确，不经济或与原审定的扩初设计有异的地址已详尽摘录汇总（详见作业指导书《施工图内审》）。

项目领导已向总工程师专题汇报，确信了甲方在会审会议上的发言内容。

项目领导已向各参会单位发出了会议通知，并了解各参会单位均已预备就绪。

4.会审会议的议程应出席对象：甲方：项目领导、土建工程师、设备工程师。

重大或复杂工程由总工程师出席，协助项目领导作好参谋。

设计方：设计总负责人、各工种设计负责人、设计人。

施工方：总包单位的技术主管部门负责人、现场施工队技术负责人、各工种施工员。

监理方：总监理师、现场各工种的监理师（监理员）。

会审会议由本主办职位主持。

会议内容：4.2.1由设计总负责人介绍工程设计用意和工程概况，由各工种设计负责人介绍本工种的要紧设计特点。

4.2.2分工种召动工种会审会议，甲方人员按事前分工安排，出席各工种会审会议，确信记录人员，按标准格式作好记录，代表甲方发表会审意见。

设计单位解答提问，当场不能回答的或需要另行出图的应签认解决期限。

市政基础设施工程施工图交底记录编号：市政施管—8面层：仿花岗岩人行道砖（30cm×30cm×30cm）5cm粘结层：1:2水泥砂浆2cm基层：水泥稳定石屑（2.5MPa）15cm 厚度22cm5、特殊路基处理（1）软基段路基主要采用排水固结堆载预压法，主要采用塑料排水板（在有松散砂层的地质区段采用振动塑料排水板）。

（2）桥涵结构物连接段采用钉形水泥土双向搅拌桩、预制管桩复合地基进行处理，并设置过渡段减少差异沉降。

（3）沿线污水管位置进行沉管砂桩处理，处理区宽度为2.0m。

三、排水工程（含结构、管线桥）施工图交底1、排水工程（含结构、管线桥）概况及主要技术标准本工程排水体制采用雨、污分流。

本工程雨水系统主要收集道路两侧地块约105.1公顷范围的雨水，其中丰乐路北沿线以东路段汇水面积为68.8公顷，丰乐路北沿线以西路段汇水面积为36.3公顷。

雨水设计标准如下：暴雨重现期P=2年，径流系数：路面、桥面取0.9，绿地取0.2，新建区综合径流系数取0.75。

暴雨强度公式采用广州市暴雨强度公式：。

本工程污水管道主要收集丰乐路延伸段两侧地块、规划四路两侧地块、新南路沿线两侧地块共760公顷的污水，最终排到棠下污水处理厂。

污水设计标准：启动区用地面积为15km2，最高日用水量为11.51万m3/d，用水量面积比流量指标0.77万m3/（km2·d），取日变化系数1.2，管网漏失率10%,污水排放系数0.80，则综合污水面积比流量为0.46万m3/（km2·d）。

污水量计算公式为：。

2、雨水管道施工内容2.1、雨水管道施工要点（1）过路涵洞滨江大道交叉口范围有已建底宽B=3m排水明沟，通过对现场防洪区域调查以及防洪初步计算，近期保留此过路排水明沟，本期延长至扩宽路边线。

为了恢复现状排灌河涌，确保灌溉、排涝正常进行，分别于K1+769、K1+916.850设置断面为2-6.0m×2.5m、2-6.0m×2.5m临时过路涵洞2座。

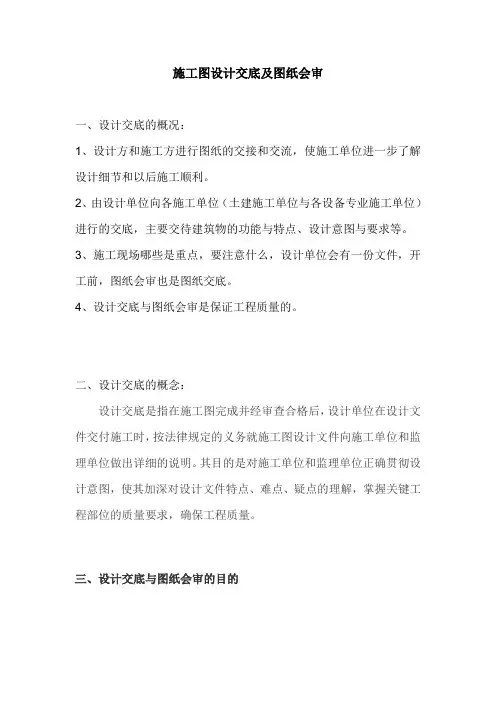

施工图设计交底及图纸会审一、设计交底的概况：1、设计方和施工方进行图纸的交接和交流，使施工单位进一步了解设计细节和以后施工顺利。

2、由设计单位向各施工单位（土建施工单位与各设备专业施工单位）进行的交底，主要交待建筑物的功能与特点、设计意图与要求等。

3、施工现场哪些是重点，要注意什么，设计单位会有一份文件，开工前，图纸会审也是图纸交底。

4、设计交底与图纸会审是保证工程质量的。

二、设计交底的概念：设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

三、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸是施工单位和监理单位开展工作最直接的依据。

现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。

监理和各有关单位应当充分重视。

二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

设计交底及图纸会审会议纪要内容范文全文共3篇示例，供读者参考图纸会审和设计交底是一条纽带,它将参与到工程建设的各方紧密的联系在一起。

其主要作用是对施工单位和监理单位正确贯彻设计意图、建设要求和技术性能等。

下文是图纸交底会议纪要，欢迎阅读!设计交底及图纸会审会议纪要内容范文一会议议题：工程名称：时间：20xx年3月16日上午9：00地点：主持人：参加单位及人员：会议议程及内容：一、设计人员对鹿城区江滨西路a线道路工程东标段施工图纸的设计进行了简述;二、施工单位、监理单位人员对图纸提出了相关问题，设计人员答复形成纪要如下:1、污水、雨水管线轴线是否统一按照施工图sh-01中的断面布置施工，y18-y19段雨水管应该怎样布置。

答复：因y18前段均无污水管线，因此，设计将雨水管轴线移至污水管位，y18-y19段为过渡段。

其余均按施工图sh-01中的断面布置施工。

2、人行道结合层设计图纸上有两种表示，图纸的结构剖面和工程量清单均为3cm干拌水泥黄砂，而图纸说明为3cmm7.5砂浆。

答复：按图纸说明的3cmm7.5砂浆施工。

3、道路结构的矿渣层弯沉值未明确?答复：矿渣层弯沉值由设计单位另外给出。

4、图纸第81页污水管平面图中，w5的支管与相邻雨水管的标高标注反了，是否应该调整?答复：按管道平面高程图的标注为准。

5、w9-w10段的倒虹管深度约为6米深，施工单位提出，开挖施工难度极大，可否改为牵引法施工，w9和w10井改为沉井?答复：经协商，同意变更，由设计单位出具变更图纸。

6、工程量清单说明图纸d-8-1作废，k0+-k1+段道路结构按图纸d-6-1施工，施工单位和监理单位认为不妥。

答复：设计单位也认为不能将图纸d-8-1作废。

建设单位表示，待向工程量清单的编制单位询问原因。

7、新路与老路的高差较大，是否需要在南侧人行道增加挡土墙。

答复：不需设挡土墙，按照1：1.5放坡，坡面采用30cm厚粘土夯实，工程量以实际情况定。

施工图纸会审、设计技术交底会议纪要各专业工程师对各施工单位的图纸会审工作进行安排，明确各专业之间的沟通方式及专业负责人。

各专业工程师对会审中提出的问题进行逐条分析，明确责任及落实时间。

各专业工程师对设计交底中的重点内容进行讲解，并对各施工单位提出的问题进行解答。

各专业工程师对施工现场安全文明施工、成品保护等进行强调，要求各施工单位严格遵守相关规定。

各专业工程师对需要协调的问题进行讨论，明确解决方案并落实责任人。

各专业工程师对本次会议的纪要进行总结，明确会议的主要内容和要求。

参加单位：建设单位、设计单位、监理单位、施工单位；图纸会审内容：各专业工程师对图纸进行逐条审核，提出问题和建议；图纸会审要求：各专业工程师要认真审核图纸，提出问题和建议，并明确责任和落实时间。

各专业工程师对会审中提出的问题进行逐条分析：建筑专业：建筑图与结构图的标注不一致，楼梯梯段净宽标注不一致等；结构专业：结构设计不合理，构造措施不当等；水电专业：水管走向与实际不符，电气管线布置不合理等；针对以上问题，各专业工程师要认真分析，明确责任和落实时间，确保问题得到及时解决。

同时，对于其他未提及的问题和建议，各专业工程师也要认真对待，及时处理。

各专业工程师对设计交底中的重点内容进行讲解：参加单位：建设单位、设计单位、监理单位、施工单位；设计交底内容：各专业工程师对设计图纸进行讲解，并对现场实际情况进行分析和讨论；设计交底要求：各专业工程师要认真讲解设计图纸，并对现场实际情况进行分析和讨论，确保各方对设计方案有充分了解和认识。

同时，对于现场实际情况与设计图纸不符的情况，要及时提出和处理。

（1）楼梯间墙面砖排版与踏步数量不匹配，导致与设计图不符。

建议按照踏步数量重新排列砖块，保证与原设计图一致。

（2）部分吊顶灯具的安装位置不合理，存在安全隐患。

建议对灯具安装位置进行重新规划，确保安全使用。

（3）部分墙面涂料颜色与原设计图纸存在差异，建议对涂料颜色进行调整，以达到原设计效果。

设计交底记录、图纸会审记录的效力？
1.设计交底记录、图纸会审记录已四方签认；
2.以上两项是不是设计文件的组成部分？
3.是否与设计施工图纸具有同等效力？
4.有没有相关规定？
5.如有相关规定，请说明出处。

6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

7.望各位同仁予以指教为盼，最好说明相关规定的出处。

答：
设计交底记录、图纸会审记录本身就是设计文件的补充与完善，也就是说与设计文件具有同等效力。

对于它的作用可以参照合同中的文件解释顺序对补充部分的答复：
1.设计交底记录、图纸会审记录已四方签认：由于四方签认已经形成为工程技术文件。

2.以上两项是不是设计文件的组成部分：答复同1
3.是否与设计施工图纸具有同等效力：施工时已按施工图纸等同对待，而且在原有施工图的基础上按设计交底记录、图纸会审记录进行了施工，不但具有同等效力而且属于对原施工图的补充及完善，效力大于原施工图。

4.有没有相关规定：如果设计交底记录、图纸会审作为工程技术文件，详见《合同示范文本》（GF-1999-201）第二条第一款，合同文件及优先解释顺序，6）标准、规范及有关的技术文件；7）图纸。

工程技术文件是排在图纸的前面。

5.如有相关规定，请说明出处：答复同4
6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

答：上述文件已经各方签证认可，实在没有必要再办理设计变更需要，如果甲方要坚持的话，就应该给设计院必须的费用去办理，设计院也没有义务去办理。

设计图纸会审记录及施工图设计交底在建筑工程的施工过程中，设计图纸会审记录及施工图设计交底是两个至关重要的环节。

它们不仅能够确保设计意图的准确传达，还能提前发现和解决潜在的问题，为项目的顺利进行奠定坚实的基础。

设计图纸会审，顾名思义，是指建设单位、施工单位、监理单位等相关方对设计图纸进行共同审查的活动。

这一过程通常在工程项目开工前进行，旨在对图纸的完整性、准确性、合理性以及可操作性进行全面的评估。

在进行设计图纸会审时，各方人员会带着各自的专业知识和经验，仔细审查图纸中的每一个细节。

首先会关注图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全，相互之间是否存在矛盾和遗漏。

比如，建筑图纸中的门窗位置和尺寸是否与结构图纸相符，给排水管道的布置是否会与电气线路发生冲突等。

准确性也是审查的重点之一。

图纸中的尺寸标注、标高、坐标等是否准确无误，各种材料的规格、型号、性能要求是否明确清晰。

如果存在模糊不清或者错误的地方，很可能会导致施工过程中的误解和错误，从而影响工程质量和进度。

合理性则涉及到设计方案是否符合工程的实际需求和使用功能。

例如，房间的布局是否合理，楼梯的宽度和坡度是否满足疏散要求，结构设计是否经济合理等。

对于一些特殊的施工工艺和技术要求，也需要进行充分的论证和评估，确保其在实际施工中能够得以实现。

可操作性主要考虑施工的难度和可行性。

比如，某些复杂的节点构造是否能够在现场施工中顺利完成，大型设备的安装和运输是否有足够的空间和通道等。

如果发现图纸中存在施工难度过大或者无法操作的情况，需要及时与设计单位沟通协商，寻求合理的解决方案。

在会审过程中，各方人员会将发现的问题和疑问逐一记录下来，并形成设计图纸会审记录。

这份记录详细列出了会审中提出的问题、意见和建议，以及设计单位的答复和处理意见。

它是后续施工过程中的重要依据，能够有效地指导施工人员正确理解和执行设计图纸。

与设计图纸会审密切相关的是施工图设计交底。

设计交底记录、图纸会审记录的效力？
1.设计交底记录、图纸会审记录已四方签认；
2.以上两项是不是设计文件的组成部分？
3.是否与设计施工图纸具有同等效力？
4.有没有相关规定？
5.如有相关规定，请说明出处。

6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

7.望各位同仁予以指教为盼，最好说明相关规定的出处。

答：
设计交底记录、图纸会审记录本身就是设计文件的补充与完善，也就是说与设计文件具有同等效力。

对于它的作用可以参照合同中的文件解释顺序对补充部分的答复：
1.设计交底记录、图纸会审记录已四方签认：由于四方签认已经形成为工程技术文件。

2.以上两项是不是设计文件的组成部分：答复同1
3.是否与设计施工图纸具有同等效力：施工时已按施工图纸等同对待，而且在原有施工图的基础上按设计交底记录、图纸会审记录进行了施工，不但具有同等效力而且属于对原施工图的补充及完善，效力大于原施工图。

4.有没有相关规定：如果设计交底记录、图纸会审作为工程技术文件，详见《合同示范文本》（GF-1999-201）第二条第一款，合同文件及优先解释顺序，6）标准、规范及有关的技术文件；7）图纸。

工程技术文件是排在图纸的前面。

5.如有相关规定，请说明出处：答复同4
6.审计单位（甲方）要求据此再办理设计变更，设计单位答复：有设计交底记录、图纸会审记录并签认不再出具设计变更。

答：上述文件已经各方签证认可，实在没有必要再办理设计变更需要，如果甲方要坚持的话，就应该给设计院必须的费用去办理，设计院也没有义务去办理。
