设计交底范本1.设计交底的主要内容有哪些设计交底与图纸会审：1、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。
同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费。
在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。
施工图纸是施工单位和监理单位开展工作最直接的依据。
现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。
设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。
监理和各有关单位应当充分重视。
2、设计交底与图纸会审应遵循的原则（1）设计单位应提交完整的施工图纸；各专业相互关联的图纸必须提供齐全、完整；对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。
现在一个普遍情况是，很多工程已开工而施工图纸还不全，以至后到的图纸拿来就施工，这些现象是不正常的。
图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。
（2）在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。
各专业图纸之间必须核对。
（3）设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。
进行设计交底与图纸会审的工程图纸，必须经建设单位确认。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏,其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏,其他技术交底可不填写.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏，其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份.
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏，其他技术交底可不填写.。
市政基础设施工程施工图交底记录编号：市政施管—8面层：仿花岗岩人行道砖（30cm×30cm×30cm）5cm粘结层：1:2水泥砂浆2cm基层：水泥稳定石屑（2.5MPa）15cm 厚度22cm5、特殊路基处理（1）软基段路基主要采用排水固结堆载预压法，主要采用塑料排水板（在有松散砂层的地质区段采用振动塑料排水板）。
（2）桥涵结构物连接段采用钉形水泥土双向搅拌桩、预制管桩复合地基进行处理，并设置过渡段减少差异沉降。
（3）沿线污水管位置进行沉管砂桩处理，处理区宽度为2.0m。
三、排水工程（含结构、管线桥）施工图交底1、排水工程（含结构、管线桥）概况及主要技术标准本工程排水体制采用雨、污分流。
本工程雨水系统主要收集道路两侧地块约105.1公顷范围的雨水，其中丰乐路北沿线以东路段汇水面积为68.8公顷，丰乐路北沿线以西路段汇水面积为36.3公顷。
雨水设计标准如下：暴雨重现期P=2年，径流系数：路面、桥面取0.9，绿地取0.2，新建区综合径流系数取0.75。
暴雨强度公式采用广州市暴雨强度公式：。
本工程污水管道主要收集丰乐路延伸段两侧地块、规划四路两侧地块、新南路沿线两侧地块共760公顷的污水，最终排到棠下污水处理厂。
污水设计标准：启动区用地面积为15km2，最高日用水量为11.51万m3/d，用水量面积比流量指标0.77万m3/（km2·d），取日变化系数1.2，管网漏失率10%,污水排放系数0.80，则综合污水面积比流量为0.46万m3/（km2·d）。
污水量计算公式为：。
2、雨水管道施工内容2.1、雨水管道施工要点（1）过路涵洞滨江大道交叉口范围有已建底宽B=3m排水明沟，通过对现场防洪区域调查以及防洪初步计算，近期保留此过路排水明沟，本期延长至扩宽路边线。
为了恢复现状排灌河涌，确保灌溉、排涝正常进行，分别于K1+769、K1+916.850设置断面为2-6.0m×2.5m、2-6.0m×2.5m临时过路涵洞2座。

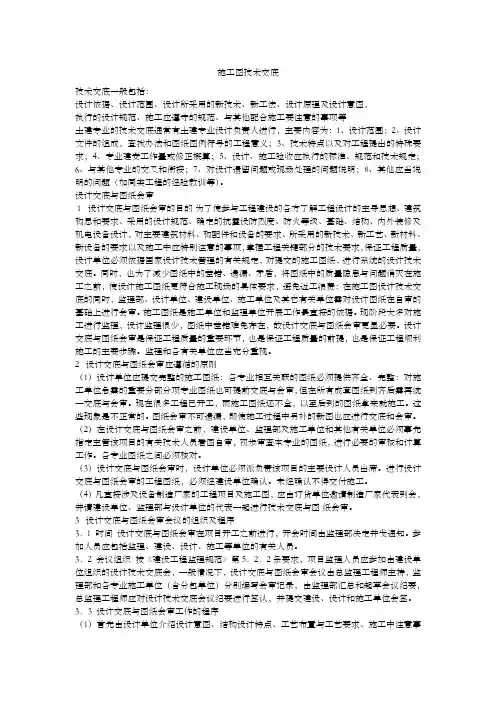

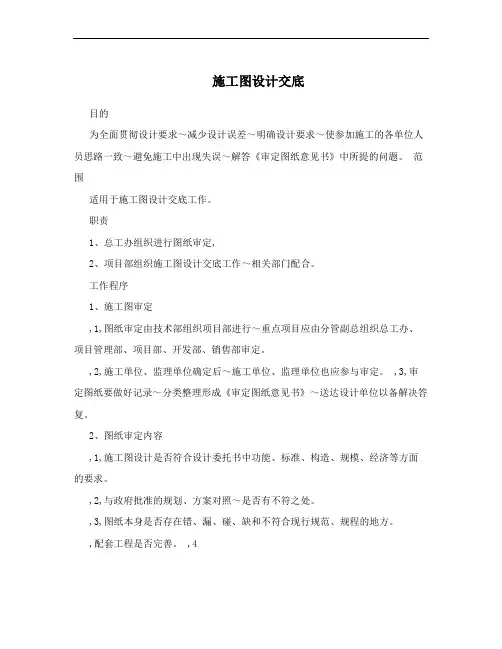

施工图技术交底技术交底一般包括：设计依据、设计范围、设计所采用的新技术、新工法、设计原理及设计意图，执行的设计规范、施工应遵守的规范、与其他配合施工要注意的事项等土建专业的技术交底通常有土建专业设计负责人进行，主要内容为：1、设计范围；2、设计文件的组成，查找办法和图纸图例符号的工程意义；3、技术特点以及对工程提出的特殊要求；4、专业建安工作量或修正概算；5、设计、施工验收应执行的标准、规范和技术规定；6、与其他专业的交叉和衔接；7、对设计遗留问题或现场处理的问题说明；8、其他应当说明的问题（如同类工程的经验教训等）。
设计交底与图纸会审1 设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。
同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。
施工图纸是施工单位和监理单位开展工作最直接的依据。
现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。
设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。
监理和各有关单位应当充分重视。
2 设计交底与图纸会审应遵循的原则（1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。
设计图纸会审记录及施工图设计交底在建筑工程的施工过程中，设计图纸会审记录及施工图设计交底是两个至关重要的环节。
它们不仅能够确保设计意图的准确传达，还能提前发现和解决潜在的问题，为项目的顺利进行奠定坚实的基础。
设计图纸会审，顾名思义，是指建设单位、施工单位、监理单位等相关方对设计图纸进行共同审查的活动。
这一过程通常在工程项目开工前进行，旨在对图纸的完整性、准确性、合理性以及可操作性进行全面的评估。
在进行设计图纸会审时，各方人员会带着各自的专业知识和经验，仔细审查图纸中的每一个细节。
首先会关注图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全，相互之间是否存在矛盾和遗漏。
比如，建筑图纸中的门窗位置和尺寸是否与结构图纸相符，给排水管道的布置是否会与电气线路发生冲突等。
准确性也是审查的重点之一。
图纸中的尺寸标注、标高、坐标等是否准确无误，各种材料的规格、型号、性能要求是否明确清晰。
如果存在模糊不清或者错误的地方，很可能会导致施工过程中的误解和错误，从而影响工程质量和进度。
合理性则涉及到设计方案是否符合工程的实际需求和使用功能。
例如，房间的布局是否合理，楼梯的宽度和坡度是否满足疏散要求，结构设计是否经济合理等。
对于一些特殊的施工工艺和技术要求，也需要进行充分的论证和评估，确保其在实际施工中能够得以实现。
可操作性主要考虑施工的难度和可行性。
比如，某些复杂的节点构造是否能够在现场施工中顺利完成，大型设备的安装和运输是否有足够的空间和通道等。
如果发现图纸中存在施工难度过大或者无法操作的情况，需要及时与设计单位沟通协商，寻求合理的解决方案。
在会审过程中，各方人员会将发现的问题和疑问逐一记录下来，并形成设计图纸会审记录。
这份记录详细列出了会审中提出的问题、意见和建议，以及设计单位的答复和处理意见。
它是后续施工过程中的重要依据，能够有效地指导施工人员正确理解和执行设计图纸。
与设计图纸会审密切相关的是施工图设计交底。
