斜垫铁

一、调整垫铁型号和规格：型号每个最大承载（kg） A（mm） B（mm） D（mm） d（mm）调整垫铁升降调节范围SV78-100 300 75 43 φ100 M16 8SV78-125 600 85 50 φ125 M18 10SV78-165 1000 110 65 φ165 M20 12SV78-210 1500 138 77 φ210 M24 15二、调整垫铁选用方法：按设备原有支承数，参照上表中每个垫铁最大承载量选用所需型号。

例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。

三、作用方法：安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。

安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。

调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。

在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。

◆ 机床到位既可安装，立刻生产。

◆ 缩短安装周期，节省安装费用。

◆ 可使粗；精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。

◆ 可随时根据工艺；生产需求，调整机床位置，减少二次安装费用。

调整垫铁(二层) 规格/单载量(kg)135×50×40/300160×80×55/500200×90×55/900220×110×60/1200240×120×70/1500260×130×70/1800280×130×75/2000300×140×80/2400调整垫铁(三层)规格/单载量(kg)150×80×60/500200×100×80/1000240×120×80/1500 300×150×100/2000垫铁（斜铁）的设置关键词：垫铁,斜铁,斜垫铁,平垫铁设备安装到位前将垫铁正确安置在混凝土基础表面上的过程与方法。

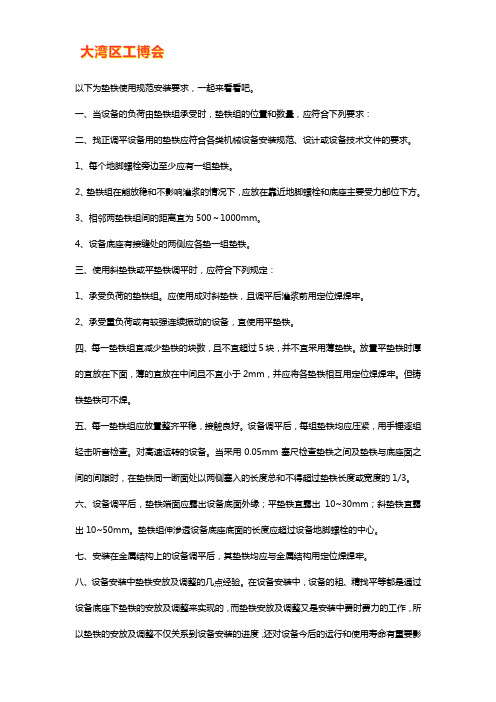

以下为垫铁使用规范安装要求，一起来看看吧。

一、当设备的负荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：二、找正调平设备用的垫铁应符合各类机械设备安装规范、设计或设备技术文件的要求。

1、每个地脚螺栓旁边至少应有一组垫铁。

2、垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。

3、相邻两垫铁组间的距离宜为500～1000mm。

4、设备底座有接缝处的两侧应各垫一组垫铁。

三、使用斜垫铁或平垫铁调平时，应符合下列规定：1、承受负荷的垫铁组。

应使用成对斜垫铁，且调平后灌浆前用定位焊焊牢。

2、承受重负荷或有较强连续振动的设备，宜使用平垫铁。

四、每一垫铁组宜减少垫铁的块数，且不宜超过５块，并不宜采用薄垫铁。

放置平垫铁时厚的宜放在下面，薄的宜放在中间且不宜小于2mm，并应将各垫铁相互用定位焊焊牢。

但铸铁垫铁可不焊。

五、每一垫铁组应放置整齐平稳，接触良好。

设备调平后，每组垫铁均应压紧，用手锤逐组轻击听音检查。

对高速运转的设备。

当采用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的1/3。

六、设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10~30mm；斜垫铁宜露出10~50mm。

垫铁组伸渗透设备底座底面的长度应超过设备地脚螺栓的中心。

七、安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢。

八、设备安装中垫铁安放及调整的几点经验。

在设备安装中，设备的粗、精找平等都是通过设备底座下垫铁的安放及调整来实现的，而垫铁安放及调整又是安装中费时费力的工作，所以垫铁的安放及调整不仅关系到设备安装的进度，还对设备今后的运行和使用寿命有重要影响，是设备安装中的一项重要工作。

根据现场实践，提示一下设备安装中垫铁安放及调整的一些经验。

1、对自行安装的设备，在自己进行工艺设计或审阅设计单位的工艺图时，要考虑自身的安装条件，决定采用哪种垫铁安放方式，然后，根据垫铁安放方式决定基础的2次浇灌层的厚度。

斜垫铁斜度计算公式斜垫铁在机械安装、设备调试等领域中可是经常能派上用场的小物件。

要想弄清楚它的斜度计算公式，咱得先从它的用途和基本原理说起。

斜垫铁这东西，看起来不起眼，作用可大着呢！比如说，在一台大型机器的安装过程中，如果地面不平整，或者机器的各个部件安装高度有偏差，这时候斜垫铁就能发挥大作用啦。

它通过调整自身的斜度，来实现对机器的平稳支撑和精确调整。

那斜垫铁的斜度到底怎么计算呢？这就得引入一个简单又实用的公式啦。

斜垫铁的斜度 = （大头厚度 - 小头厚度）÷垫铁长度 × 100% 。

这个公式看起来挺简单，但实际运用中可得仔细琢磨琢磨。

我记得有一次，我们工厂新到了一台大型的数控机床。

安装师傅们在安装的时候就用到了斜垫铁。

那时候，我就在旁边好奇地看着。

师傅们拿着卡尺，一会儿量量这个厚度，一会儿量量那个长度，嘴里还念叨着计算斜度的公式。

我凑过去问师傅：“师傅，这斜垫铁的斜度计算难不难啊？”师傅笑着说：“不难不难，只要你掌握了公式，多实践几次，就手到擒来啦。

” 然后师傅就给我详细地讲解了一遍，还让我自己动手量了量数据，计算了一下斜度。

我当时那个认真劲儿，就怕算错了影响机器安装。

在实际工作中，斜垫铁的斜度计算可不能马虎。

如果斜度计算不准确，要么机器安装不平稳，影响加工精度；要么就是垫铁起不到应有的支撑作用，导致机器在运行过程中出现故障。

所以啊，这个小小的斜度计算公式，可是关乎着整个设备运行的稳定性和可靠性。

而且，不同的设备、不同的安装环境，对斜垫铁斜度的要求也不尽相同。

这就需要我们根据具体情况，灵活运用这个公式，做出准确的计算和调整。

比如说，一些对精度要求特别高的设备，斜垫铁的斜度可能就得精确到小数点后几位；而对于一些普通的设备，可能大致的斜度就能满足要求。

总之，斜垫铁的斜度计算公式虽然简单，但要真正掌握并运用好它，还需要我们在实际工作中不断积累经验，细心测量，认真计算。

只有这样，才能让斜垫铁发挥出它应有的作用，为设备的稳定运行保驾护航。

斜垫铁标准
斜垫铁是一种为调整机器的垫铁，在设备调节安装时使用，其形态为斜面，可以使斜垫铁具有倾斜和升降的功能，常被用于机床精密加工、模具制造以及机械维修等领域。

斜垫铁的标准尺寸通常为20mmx20mm、30mmx30mm、40mmx40mm，但也有其他不同尺寸的产品根据实际需求生产。

除了尺寸外，斜垫铁的颜色也有一定的标准，一般为银灰色，表面处理为磨砂或抛光，以提高表面质量和抗腐蚀能力。

斜垫铁的精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。

斜垫铁在使用中安设备的精密度选择垫铁的精度。

并非精度高的斜垫铁就适合所有设备。

应该按实际需要合理选择斜垫铁。

以达到使用斜垫铁的最初节约成本的目的。

斜垫铁使用要求1. 引言斜垫铁是一种常见的建筑工具，用于在施工过程中支撑和稳定混凝土梁、板等结构。

正确使用斜垫铁可以确保施工质量和安全性。

本文将详细介绍斜垫铁的使用要求，包括选择、安装、调整和拆除等方面。

2. 斜垫铁的选择选择适合的斜垫铁对于施工质量至关重要。

在选择时应考虑以下因素： - 荷载能力：根据实际需要确定所需荷载能力，并选择相应承重能力的斜垫铁。

- 高度范围：根据需要调整的高度范围选择合适的斜垫铁。

- 材料质量：优选材质坚固耐用、防锈腐蚀的斜垫铁。

3. 斜垫铁的安装正确安装斜垫铁是确保其功能有效发挥的关键。

以下是安装步骤： 1. 清理工作区域：将工作区域清理干净，确保没有杂物和障碍物。

2. 定位：根据设计要求和需要支撑的结构，确定斜垫铁的位置。

3. 调整高度：根据需要，调整斜垫铁的高度。

使用专用工具进行调整，并确保调整到位。

4. 固定斜垫铁：使用适当的固定方法（如螺栓、焊接等），将斜垫铁牢固地固定在结构上。

4. 斜垫铁的调整在施工过程中，可能需要对已安装的斜垫铁进行调整。

以下是常见的调整方法： - 高度调整：使用专用工具，根据需要逐渐增加或减小斜垫铁的高度。

注意每次调整后要进行稳定性检查。

- 角度调整：通过改变斜垫铁与支撑结构之间的角度来实现调整。

5. 斜垫铁的拆除在完成工程或不再需要支撑时，需要拆除已安装的斜垫铁。

以下是拆除步骤： 1. 检查稳定性：在拆除之前，确保结构已经稳定并能够自行承载负荷。

2. 解除固定：根据固定方式（如螺栓、焊接等），解除斜垫铁与结构的固定。

3. 逐步拆除：按照安装相反的顺序，逐步拆除斜垫铁，并及时清理工作区域。

6. 斜垫铁使用注意事项在使用斜垫铁时，需要注意以下事项： - 安全操作：在安装、调整和拆除斜垫铁时，必须严格遵守相关安全操作规程，佩戴个人防护装备。

- 定期检查：定期检查已安装的斜垫铁是否存在松动、变形或其他损坏情况，并及时修复或更换。

邯郸中材建设有限公司企业标准CBMHC001-2003斜垫铁和平垫铁Inclining steel spacer and level steel spacer2003-10-1发布2003-10-1实施邯郸中材建设有限公司发布邯郸中材建设有限公司企业标准斜垫铁和平垫铁CBMHC001-2003*标准级别：邯郸中材建设有限公司企业标准*标准名称：斜垫铁和平垫铁*英文名称：Inclining s teel spacer and lever steel spacer*标准代码：CBMHC001-2003*内容：1 主题内容与适用范围。

1.1本标准规定了机械设备安装用垫铁的产品分类、技术要求等。

1.2本标准适用于10000t/d以下水泥设备安装。

超出上述规格时，也可参照使用。

2 引用标准GB700 普通碳素结构钢技术条件GB ll84 形状和位置公差未注公差的规定GB 5675 灰铸铁分级GB50231 机械设备安装工程施工及验收通用规范3 产品分类3.1 产品型号按以下规定执行。

斜垫铁（A型）：斜垫铁（B型）：平垫铁（C型）：3.2 基本参数见以下图形的规定。

4 技术要求4.1斜垫铁和平垫铁应符合本标准的要求，并按照本厂规定程序批准的图样和技术文件制造。

4.2如有特殊要求，用户与制造厂商定。

4.3垫铁采用普通碳素钢时，应不低于GB700有关普通碳素结构钢的相关机械性能的规定。

4.4平垫铁采用铸铁时，应不低于GB5675有关HT200的规定，铸件不允许有裂纹和影响强度的砂眼、泥孔等铸造缺陷。

4.5垫铁厚度可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为1/10～1/20；对振动较大或精密设备的垫铁斜度可为1/40。

4.6斜垫铁应成对使用，成对使用的斜垫铁应采用同一斜度。

4.7采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

5 检验规则5.1 每批产品须制造厂质量检查部门抽检合格后才能出厂。

6 标志、贮存6.1 垫铁应在适当而明显的位置标记产品标志。

垫铁计算公式垫铁组布置应符合下列规定：1、在地脚螺栓两侧各放置一组，应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm寸，可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为500mnr 1000mm3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。

4、垫铁表面平整，无氧化皮、飞边等。

斜垫铁的斜面粗糙度不得大于Ra25卩m斜度宜为1: 20〜1: 10,对于中心较高或震动较大的设备采用1: 20的斜度为宜。

每一组垫铁的最小面积，可按公式（1）近似计算。

2A C Q也n'nR 2 4A:每一组垫铁的最小面积，mrhC:安全系数，宜取〜3, 一般取；Q:设备的质量加在该垫铁组上的载荷，N;Q:地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A选用，N;n：垫铁组数；R:基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPad o :地脚螺栓直径，mmc:地脚螺栓抗拉强度N/mrf;n z:地脚螺栓的数量。

（1 公斤力=，1MPa=1（公斤力/cm2，1Pa=1N/m）5、A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。

垫铁加工形状见图1。

6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层（即一平二斜），最多不应超过四层，薄垫铁厚度不应小于2mm并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号的平垫铁搭配使用。

垫铁组的高度宜为30mnr 70mm。

7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。

平垫铁顶面水平度的允许偏差为2mm/m各垫铁组顶面的标高应与设备地面实际安装标高相符。

8若采用压浆法或座浆法放置垫铁，放置方法应符合附录B的规定。

9、设备找平后，垫铁组布置应符合下列要求：a）每一垫铁组应放置整齐平稳，接触良好，并应露出底座10mnrr30mrpb）地脚螺栓两侧的垫铁组，每块垫铁伸入及其底座底面的长度，均应超过地脚螺栓；c）设备底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部；d）配对斜垫铁的搭接长度应小于全长的3/4，其相互间的偏斜角a应不大于3°。

垫铁安装方案
1、装置区钢结构柱底板垫铁安装，根据工序交接卡片和规范要求对基础进行
复检验收，合格后，根据施工图纸要求的标高对基础进行安装垫铁找平；2、安装垫铁找平前，先对基础表面进行凿毛，再用水冲洗干净；采用无收缩
水泥砂浆，其强度应高于基础砼一个等级，将垫铁凿毛基础灌浆后，把底部平垫铁安置于上、找正、抄平，待灌浆层养护、凝固好后，再进行
上层平垫铁和斜垫铁安装、抄平，最后安装柱底板（包括抗剪键）。

（附：垫铁安装示意图）
3、垫铁安装规格
垫铁安装根据现场基础实际测量高度（二次灌浆层）采用两平两斜安装方式，即：
斜垫铁规格长120mm*宽75mm*厚16mm*薄6mm
平垫铁规格长135mm*宽80mm*厚（根据各基础灌浆层厚度定）
4、垫铁安装后，将柱脚板（包括抗剪键）根据设计标高安装、抄平，验收
合格后，将地脚螺栓的螺母紧固，最后将各组垫铁用电焊点固。

5、垫铁安装验收合格后，应及时申请对柱脚板和基础顶面的空隙采用细石
砼二次灌浆、找平，灌浆层应密实；上表层边缘用材料C30细石砼，应
座成45°斜角。

斜铁种类有：斜铁、斜垫铁、精加工斜铁、锻件斜铁、锻打斜铁、钢制斜铁、防爆斜铁、防爆安全斜铁、等；用于各种设备的水平和平行调整，使设备在运转过程中不发生震动、倾斜，保证机器的良好运转，减少机器磨损，保证设备安全；特点是：使用简单、方便、快捷、可根据用户的需要制造，也可按图纸制作钢制斜铁斜铁方斜垫铁锻件斜铁专业生产热电厂专用钢梁调整斜铁,设备安装调整斜铁.规格齐全.为各电建公司定做各种规格.交货及时. 其中锻造斜铁表面粗糙，平整度差，但因其锻件独有的加工工艺，使垫铁在加工过程中受气锤的锤击使其自身密度加大。

增加了其强度。

所以非常适宜特大，特重型设备的安装调整使用。

铸造斜垫铁一般可分为铸铁斜垫铁和铸钢斜垫铁两种。

因其铸造表面粗糙光洁度不好，不利于精密设备的调整，故一般制作粗糙设备的安装调整。

钢板加工斜垫铁，选用Q235优质钢板，用气割技术下成所需垫铁的外形尺寸，然后以铣床，锯床或刨床等机床设备加工而成。

对于要求精密度比较高的设备。

垫铁加工完成后可以采用更为精密的磨床，进行磨削加工，使其平面度小于0.02MM，光洁度达到0.8 使其满足设备需要.斜铁一般只加工上下两个表面，精加工斜铁可以两块配合使用，两斜铁想配合后上下平面平行度可以达到0.1mm,斜铁的性能：斜铁经久耐用，斜铁不易变形，斜铁的使用非常方便快捷，斜铁可以焊接使用，斜铁可以按2块1对重叠使用；规格多、型号全、还可以根据用户的需要或图纸制造斜铁，或提供图纸供需方参考订购，本厂部分斜铁还备有现货。

斜铁（斜垫铁）的规格以及精度要求：斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。

斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。
