垫铁面积规格计算

一、调整垫铁型号和规格：型号每个最大承载（kg） A（mm） B（mm） D（mm） d（mm）调整垫铁升降调节范围SV78-100 300 75 43 φ100 M16 8SV78-125 600 85 50 φ125 M18 10SV78-165 1000 110 65 φ165 M20 12SV78-210 1500 138 77 φ210 M24 15二、调整垫铁选用方法：按设备原有支承数，参照上表中每个垫铁最大承载量选用所需型号。

例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。

三、作用方法：安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。

安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。

调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。

在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。

◆ 机床到位既可安装，立刻生产。

◆ 缩短安装周期，节省安装费用。

◆ 可使粗；精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。

◆ 可随时根据工艺；生产需求，调整机床位置，减少二次安装费用。

调整垫铁(二层) 规格/单载量(kg)135×50×40/300160×80×55/500200×90×55/900220×110×60/1200240×120×70/1500260×130×70/1800280×130×75/2000300×140×80/2400调整垫铁(三层)规格/单载量(kg)150×80×60/500200×100×80/1000240×120×80/1500 300×150×100/2000垫铁（斜铁）的设置关键词：垫铁,斜铁,斜垫铁,平垫铁设备安装到位前将垫铁正确安置在混凝土基础表面上的过程与方法。

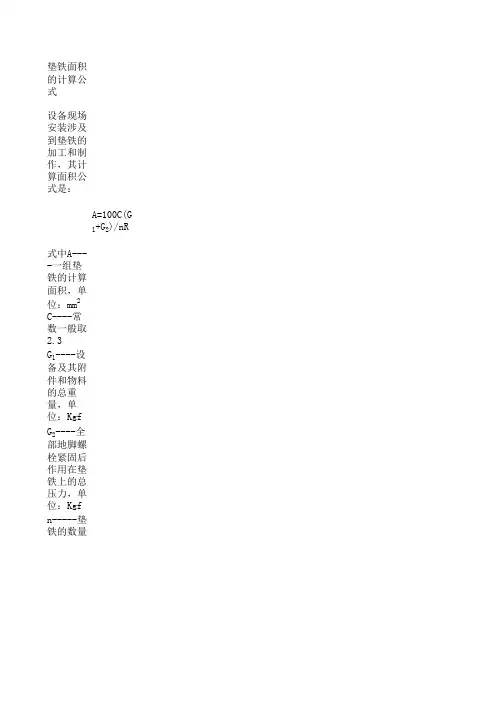

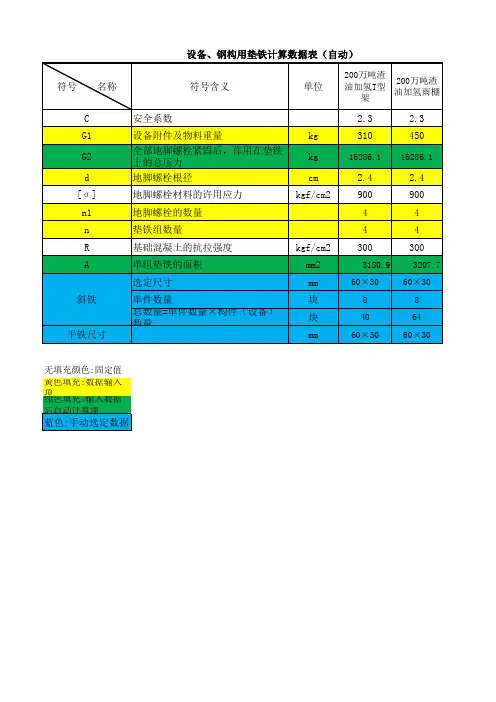

垫铁面积的计算公式
设备现场安装涉及到垫铁的加工和制作，其计算面积公式是：
A=100C(G1+G2)/nR
式中A----一组垫铁的计算面积，单位：mm2
C----常数一般取2.3
G1----设备及其附件和物料的总重量，单位：Kgf
G2----全部地脚螺栓紧固后作用在垫铁上的总压力，单位：Kgf
n-----垫铁的数量
R-----基础或地坪混凝土的抗压强度（可以用混凝土的设计标号），单位：Kgf
其中作用在垫铁上的总压力计算公式为：
G2=πd02［σ］n0/4
式中d0----地脚螺栓的有效直径，单位：CM
［σ］----地脚螺栓材料的许用应力，单位Kgf/CM2
n0------地脚螺栓数量
Exp:
设备重量为142吨，物料重量可以忽略不计；地脚螺栓数量为10-M42，其材料是Q235材料的许用应力为［σ］=1300Kgf/CM2
地脚螺栓的拧紧力为：
G2=πd02［σ］n0/4
6600
50
60
5
3。

设备安装时，如何确定垫铁的面积设备安装时，每台设备在底座就位前,都应根据底座的形状尺寸,地脚螺栓直径及设备的重量等来确定垫铁的尺寸、组数和堆放位置,以保证安装质量。

根据〈水泥机械设备安装工程施工及验收规范〉(JCJ03—90),垫铁的面积计算公式:RQ Q C A )(10021+= （1） 式中：A —垫铁面积,mm 2；C —安全系数,一般取1.5～3；Q 1—设备的重量加在该垫铁组上的负荷,N ；Q 2—地脚螺栓拧紧后(可采用地脚螺栓的许可抗拉强度),分布在该垫铁组上的压力,N ；R —基础或地坪混凝土的抗压强度(可采用混凝土设计标号),N/cm 2。

为便于比较将(1)式变换成: CA R Q Q 10021∙=+ （2） 由(2)式可知,根据实际垫铁面积A 计算出的总承载力(Q 1+Q 2)要大于设备已给定的总负荷。

以Φ2.4m×7m 生料磨为例说明。

取一侧轴承支墩,根据设备总图查得Q 1=1225kN ；查《钢结构设计手册》得地脚螺栓的许可抗拉强度13.23kN/cm 2,M42的螺栓共4个,KN D Q 733423.13422=⨯⨯⨯=π。

故总承载力Q 1+Q 2=1958kN 。

实际垫铁8组,150×80总面积为96000mm 2,垫槽钢6组100×140,总面积为84000mm 2(注:垫槽钢不合规范),总垫铁面积180000mm 2。

安全系数取3,基础混凝土设计标号1.96kN/cm 2,则垫铁实际总承载能力: KN KN Q Q 19581176310096.118000021＜=⨯⨯=+ 承载能力不足,因此需调整垫铁面积为300000mm 2,方可承载1958kN 力满足规范要求。

因此，根据垫铁实需面积调整了垫铁块大小及垫铁组数,取消了槽钢垫铁。

用8组150×80；4组240×220共计垫铁面积307200mm 2。

垫铁总承载力小于设备的总荷载就保证不了设备的安装质量。

关于gb50231-98《机械设备安装工程施工及验收通用规范》中垫铁组面积计算公式错误的论证
首先，垫铁是一种用于填充设备基础与设备之间的缝隙，起到平衡设备重量、降低振动和抗震的作用。

垫铁的面积计算应该是准确的，以确保设备的运行安全和设备基础的稳定性。

该公式的问题在于没有考虑垫铁的数量。

垫铁组的面积计算应该考虑到垫铁的数量，而不仅仅是设备的重量、设备反力和垫铁的承载力。

垫铁的数量直接影响到垫铁组的面积计算，如果忽略了垫铁的数量，就无法正确计算垫铁组的面积。

对于一个设备而言，通常需要多块垫铁来填充设备基础与设备之间的缝隙。

每块垫铁的面积应该满足承受的荷载要求，并且相邻垫铁之间需要保持一定的间距。

因此，垫铁组的面积计算应该考虑垫铁的数量、每块垫铁的面积和相邻垫铁之间的间距。

修正该错误的方法是修改计算公式，使其能够正确考虑垫铁的数量。

一种可能的修正方法是将垫铁组的面积计算公式表示为：A=(n*S+R)/P。

其中，n表示垫铁的数量，S表示每块垫铁的面积。

通过引入垫铁的数量这一参数，修正后的公式能够更准确地计算垫铁组的面积。

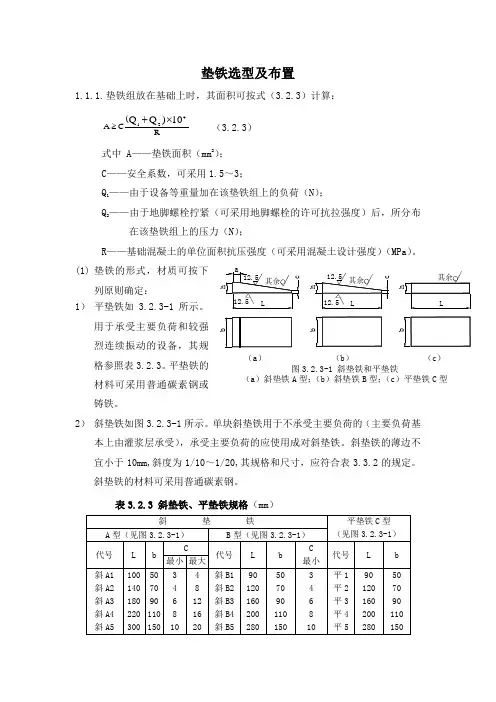

垫铁选型及布置1.1.1. 垫铁组放在基础上时，其面积可按式（3.2.3）计算：R(CA 42110)Q Q⨯+≥ （3.2.3）式中 A ——垫铁面积（mm 2）； C ——安全系数，可采用1.5～3；Q 1——由于设备等重量加在该垫铁组上的负荷（N ）；Q 2——由于地脚螺栓拧紧（可采用地脚螺栓的许可抗拉强度）后，所分布在该垫铁组上的压力（N ）；R ——基础混凝土的单位面积抗压强度（可采用混凝土设计强度）（MPa ）。

(1) 垫铁的形式，材质可按下列原则确定：1） 平垫铁如3.2.3-1所示。

用于承受主要负荷和较强烈连续振动的设备，其规格参照表3.2.3。

平垫铁的材料可采用普通碳素钢或铸铁。

2） 斜垫铁如图3.2.3-1所示。

单块斜垫铁用于不承受主要负荷的（主要负荷基本上由灌浆层承受），承受主要负荷的应使用成对斜垫铁。

斜垫铁的薄边不宜小于10mm,斜度为1/10～1/20,其规格和尺寸，应符合表3.3.2的规定。

斜垫铁的材料可采用普通碳素钢。

表3.2.3 斜垫铁、平垫铁规格（mm ）（a ） （b ） （c ）图3.2.3-1 斜垫铁和平垫铁（a ）斜垫铁A 型；（b ）斜垫铁B 型；（c ）平垫铁C 型（b）（a）（c）31/10～1/20。

对振动较大或精密设备的垫铁斜度可为1/40。

①采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

②斜垫铁应成对使用，成对的斜垫铁应使用同一斜度。

4） 开口垫铁：用于安装在金属结构或地坪上且支撑面积较小的设备上，开口宽度应比地脚螺栓直径大1～5mm 。

垫铁宽度应根据设备的底脚尺寸来确定，一般与设备底脚的宽度相等，长度l 应比设备底脚长度略长20～40mm 。

5） 螺栓调整垫铁，一般用于金属切削机床的安装（垫铁的规格由设备制造厂设计）。

(2) 设备用螺栓调整垫铁调平时（见图3.2.3-2）,应符合下列要求：1） 螺纹部分和调整块滑动面上应涂以耐水性较好的润滑脂（如钙基润滑脂）。

垫铁计算公式垫铁组布置应符合下列规定：1在地脚螺栓两侧各放置一组，应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm寸, 可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为 500mnrr 1000mm3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。

4、垫铁表面平整，无氧化皮、飞边等。

斜垫铁的斜面粗糙度不得大于Ra25卩m斜度宜为1: 20〜1: 10,对于中心较高或震动较大的设备采用1: 20的斜度为宜。

每一组垫铁的最小面积，可按公式 (1) 近似计算。

A:每一组垫铁的最小面积，口血C:安全系数，宜取1.5〜3, 一般取2.3 ;Q:设备的质量加在该垫铁组上的载荷，N;Q:地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A选用，N;n垫铁组数；R:基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPad o :地脚螺栓直径，mm(T :地脚螺栓抗拉强度N/mr r;n，:地脚螺栓的数量。

(1 公斤力=9.8N, 1MPa=1(公斤力 /cm2，1Pa=1N/rf)5、 A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。

垫铁加工形状见图 1。

6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层(即一平二斜 )，最多不应超过四层，薄垫铁厚度不应小于2mm并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号的平垫铁搭配使用。

垫铁组的高度宜为30mm〜70mm。

7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。

平垫铁顶面水平度的允许偏差为2mm/m各垫铁组顶面的标高应与设备地面实际安装标高相符。

&若采用压浆法或座浆法放置垫铁，放置方法应符合附录B的规定9、设备找平后，垫铁组布置应符合下列要求：a）每一垫铁组应放置整齐平稳，接触良好，并应露出底座10mmr30mmb）地脚螺栓两侧的垫铁组，每块垫铁伸入及其底座底面的长度，均应超过地脚螺栓；c）设备底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部；d）配对斜垫铁的搭接长度应小于全长的 3/4，其相互间的偏斜角a应不大于3°。

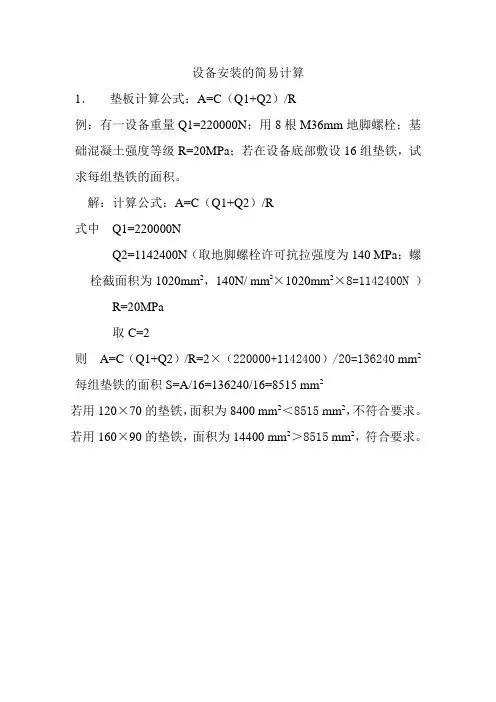

设备安装的简易计算1．垫板计算公式：A=C（Q1+Q2）/R例：有一设备重量Q1=220000N；用8根M36mm地脚螺栓；基础混凝土强度等级R=20MPa；若在设备底部敷设16组垫铁，试求每组垫铁的面积。

解：计算公式：A=C（Q1+Q2）/R式中Q1=220000NQ2=1142400N（取地脚螺栓许可抗拉强度为140 MPa；螺栓截面积为1020mm2，140N/ mm2×1020mm2×8=1142400N ）R=20MPa取C=2则A=C（Q1+Q2）/R=2×（220000+1142400）/20=136240 mm2 每组垫铁的面积S=A/16=136240/16=8515 mm2若用120×70的垫铁，面积为8400 mm2＜8515 mm2，不符合要求。

若用160×90的垫铁，面积为14400 mm2＞8515 mm2，符合要求。

2．过盈装配中热装温度的计算公式：e =t + ( y + A ) / ad 例：一联轴器和轴的配合直径为400mm，实测过盈量为0.3mm，材质碳钢，环境温度25℃，试求若用加热法装配需加热温度。

解：计算公式：e =t + ( y + A ) / ad式中t=25℃Y=0.3mmd=400mm查得A=0.111mma=11×10-6则e=25+（0.3+0.111）/11×10-6×400=118℃联轴器定心的计算现以两半联轴节既不平行又不同心的情况为例，说明联轴节找正时的计算与调整方法。

在水平方向找正的计算、调整与垂直方向相同。

如图3-7所示，I为从动机轴(基准轴)，Il为主动机轴。

根据找正测量的结果，a1>a3，Sl>S3。

1．先使两半联轴节平行由图3_7(a)可知，欲使两半联轴节平行，应在主动机轴的支点2下增加x(mm)厚的垫片，x值可利用图中画有剖面线的两个相似三角形的比例关系算出：X=L*b/D式中D——联轴节的直径，mm；L——主动机轴两支点的距离，mm；b——在O。

钢结构垫铁计算公式
1. 载荷，首先需要确定连接处的载荷，包括静载荷和动载荷。

静载荷是指结构自身的重量和静止状态下的外部荷载，而动载荷则是指结构在运行时受到的振动或冲击荷载。

2. 材料，垫铁的材料和强度也是计算的重要因素。

通常使用的材料包括碳钢、不锈钢等，而强度则取决于材料的抗压强度和抗剪强度。

3. 接触面积，垫铁与支座或连接件的接触面积会影响其承载能力，因此需要计算接触面积以确定垫铁的尺寸。

综合考虑以上因素，一般可以采用以下简化的计算公式来确定垫铁的尺寸：
垫铁面积 = 载荷 / 材料的抗压强度。

垫铁厚度 = 垫铁面积 / 接触面积。

垫铁数量 = 连接处总载荷 / 单个垫铁的承载能力。

需要注意的是，以上公式仅为一种简化的计算方法，实际的垫铁计算可能还需要考虑更多因素，如垫铁的形状、安装方式、破坏模式等。

因此，在实际工程中，需要结合具体情况和相关规范进行详细计算和设计。

座浆法在机械设备安装施工中的应用摘要:机械设备是现代工程建设项目施工中不可缺少的组成部分，近几年来，为了提高施工能力，不少施工单位购置了大量具有国内、国际先进水平的机械设备。

工程机械设备占工程成本的比例越来越大，合理使用施工机械对建设项目的施工有很大的影响。

本文主要论述了座浆法在机械设备安装施工中的应用。

关键词:机械设备座浆法垫铁1.座浆法的基本原理将垫铁放在水泥沙浆垫层上,用橡胶锤锤击垫铁时,相当于给沙浆垫层混凝土实施震捣,震捣后水泥浆析出浮於水泥沙浆层表面,使垫铁与沙浆垫层、沙浆垫层与前期基础100%紧密接触,同时又找好了水平与标高。

2.座浆法的主要性能(1)垫铁与基础是紧密接触,设备安装后,抗震性能好。

(2)在设备没到现场之前,可按设计图纸全面施工,所以施工效率高。

(3)因为提前已经找好了标高,所以同时安装多台设备时,高度误差容易控制,与设备配套的管线与装置可提前预制。

3垫铁的放置法在设备底座下安放垫铁的目的，主要是在于调整设备的标高和水平度。

同时使设备的全部重量通过垫铁均匀地传递到基础上。

如图14.具体施工方法(1)制作垫铁。

垫铁是用12—14mm切割成矩形块,确定垫铁尺寸时要使其负荷不超过以下数值:(1)垫铁下面是普通水泥时,20kgf/cm2;(2)垫铁下面是非收缩性水泥时,30kgf/cm2。

垫铁的数量:每一个地脚螺栓附近放一块,当两个地脚之间的距离超过1米时,中间要加一块。

(2)在一期设备基础完工之后,要进行铲毛,基础上面要全部铲,在地脚螺栓的附近铲一个稍微深一些的坑,参照图2。

(3)用空气压缩机将铲毛的表面吹扫干净,或用清水冲洗,但要清除积水,坑内不得沾有油污。

(4)制作衬垫层使用无收缩性水泥沙浆,其配合比为非收缩性水泥:沙(用较细的沙):水为1.2:1:0.35—0.39。

使用普通水泥沙浆,其配合比为普通水泥:沙(用较细的沙):水为1:1:0.35—0.39(5)将混凝土倒入坑内捣固,垫层高度在50mm以上,连续捣至浆浮表面,放上垫铁,用小型水平尺找平,用水准仪测量标高调整高度时,可用橡胶锤轻轻打击垫铁上表面,使其平稳下降,直到满足设计要求(测量误差一般要求在±0.5mm—2mm)。

安二垫铁计算书一、T1201/1202急冷水洗塔数据条件：重量577077kg 、地脚螺栓螺纹64mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量64个、垫铁组数128组。

依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ= 其中：422ND Q b 】【σπ==464×170×64×14.32=34983116.8N ；1Q =577077×9.8=5655354.6N ；nR Q Q KA 21+≥=30×1288.349831166.56553543.2+=24340.82mm 所以单组垫铁面积不小于24340.82mm 。

二、T1203污水汽提塔 数据条件：重量69242kg 、地脚螺栓螺纹72mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量28个、垫铁组数56组。

依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ= 其中：422ND Q b 】【σπ==428×170×72×14.32=19370534.4N ；1Q =69242×9.8=678571.6N ；nR Q Q KA 21+≥=30×564.193705346.6785713.2+=27448.22mm 所以单组垫铁面积不小于27448.22mm 。

三、E1207A/B 数据条件：重量25000kg 、地脚螺栓螺纹24mm 、地脚螺栓许用应力170MPa （材质Q345B ）、地脚螺栓数量8个、垫铁组数16组。

依据SH/T3504-2014平垫铁与斜垫铁计算公式：nRQ Q K A 21+≥；422N D Q b 】【σπ=其中：422ND Q b 】【σπ==48×170×24×14.32=614937.6N ；1Q =25000×9.8=245000N ；nR Q Q KA 21+≥=30×166.6149372450003.2+=4120.52mm 所以单组垫铁面积不小于4120.52mm 。

(压力隔膜式空气泡沫比例混合装置V10801) 5T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 50000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M24，螺栓预紧力为146.4KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（50000+146400）]/40=9820mm现场使用垫铁δ=14 80x160=12800 mm 2 ，一平两斜,斜垫铁选用斜四，共12组垫铁。

常用垫铁规格垫铁简图见下图chLLhabb(消防稳压泵P10801A-B)2.8T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 28000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M16，螺栓预紧力为100KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（28000+100000）]/40=6400mm现场使用垫铁δ=14 60x120=7200 mm 2 ,一平两斜， 共12组垫铁，采用斜三。

常用垫铁规格垫铁简图见下图chL Lhabb(电动泡沫消防泵P10802A)3T计算公式：A ≥C*（W 1+W 2）/P A ：一组垫铁面积（mm 2） C ：安全系数（1.5~3） 取2W 1：设备及附件重量作用在垫铁组上的负荷（N ）; 30000N W 2：地脚螺栓预紧力 泵设备底座的螺栓为M16，螺栓预紧力为100KN P ：基础或地坪混凝土的抗压强度（MPa ） 设计强度40 MPa A ≥C*（W 1+W 2）/P ≥[2*（30000+100000）]/40=6500mm现场使用垫铁δ=14 60x120=8400 mm 2 ，一平两斜，共12组垫铁，斜垫铁采用斜二。

锅炉规范附录公式及详细说明：当垫铁组放在混凝土基础或地坪上时，其面积可按下述近似公式计算：A=C式中 A——垫铁面积，mm2；C——安全系数，可采用1．5～3；（我们一般取2.3）Q1——设备等的重量加在该垫铁组上的负荷，N；（1Kgf=9.81N）Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后，所分布在该垫铁组上的压力，N；（即拧紧力，可通过地脚螺栓材料的许用应力进行计算，Q2的计算公式见下文）R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号)，Pa。

（如混凝土设计标号为C20，那么其抗压强度就是20MPa，即是20×106Pa）举个例子：某设备重500吨，共10根主柱承受，每根柱底4根M36地脚螺栓。

那么每根柱就是50吨（实际每根柱承力一般都不一样，设计院图纸上都给出了每根柱的承力，具体计算时必须逐根查阅）。

设地脚螺栓材质为A3钢，就A3而言，取其许用应力[σ]为1300 Kgf/cm2，（各种材料的许用应力可以查表得）。

Q1=50×103 Kg×9.81N/Kg=490500NQ2=其中d为螺栓直径cm，[σ]为地脚螺栓材料的许用应力，n为一根柱底地脚螺栓数。

所以，Q2==3.14×（3.6cm）2×1300 Kgf/cm2×4÷4×9.81=518976N那么，某一根柱柱底垫铁面积为：A=C=2.3×106×（490500+518976）÷（20×106 ）mm2=116090 mm2注意：上面的方法你参考一下吧，计算时要注意单位的换算。

每根柱子都要计算，集团公司对计算公司要检查。

如果实际计算出面积太大了，有时会出现把底板下摆满都不够的不合理现象，那就降低一下安全系数吧。

钢结构安装中钢垫板面积的计算钢结构安装中，钢柱脚采用钢垫板作支承是一种常见的做法。

一般当设计未给出时，钢垫板面积即由施工单位自行计算。

(钢结构工程施工及验收规范)GB50205—95规定，钢垫板面积应根据基础砼的抗压强度、柱脚底板下细石砼二次浇灌前柱底承受的荷载和地脚螺栓(锚栓)的紧固拉力计算确定。

实际施工中，有些施工单位计算钢垫板面积沿用了设备基础上支承设备垫铁面积计算方法。

实际计算发现，当钢柱重量较大、地脚螺栓直径较大数量较多时，计算出的钢垫面积较大，带来施工不便(垫板面积越大对基础表面平整度要求越高)。

这是本人从网上下载的一篇论文，其中谈到了钢垫板的计算问题，对大家或许有些参考价值。

论文出处已经不记得了，如果存在问题，还望诸位原谅。

钢结构安装中钢垫板面积的计算钢结构安装中，钢柱脚采用钢垫板作支承是一种常见的做法。

一般当设计未给出时，钢垫板面积即由施工单位自行计算。

《钢结构工程施工及验收规范》GB50205—95规定，钢垫板面积应根据基础混凝土的抗压强度、柱脚底板下细石混凝土二次浇灌前柱底承受的荷载和地脚螺栓（锚栓）的紧固拉力计算确定。

实际施工中，有些施工单位计算钢垫板面积沿用了设备基础上支承设备垫铁面积计算方法：A＝C（Q1＋Q2）／RA—垫铁面积（mm2）；C—安全系数（1.5~3）；Q1—由于构件重量加在该垫铁组上的负荷（N）；Q2—由于地脚螺栓拧紧（可采用地脚螺栓的许可抗拉强度进行计算）后所分布在垫铁组上的压力（N）；R—基础或地坪混凝土的单位面积抗压强度。

实际计算发现，当钢柱重量较大、地脚螺栓直径较大数量较多时计算出的钢垫面积较大，带来施工不便（垫板面积越大对基础表面平整度要求越高）。

例如：某钢结构机械装配厂房，柱重约54t，加上屋架、托架、吊车梁及其制动系统、柱间支撑等，每柱加在垫铁组上的负荷约950kN。

每柱8根直径80mm、16Mn钢地脚螺栓，共52根钢柱，基础混凝土标号C25，则：取C＝2Q1＝9.50×105NQ2＝8×44.44×100×180NR＝12.5Mpa取混凝土轴心抗压强度（fc）则A＝1.18×106mm2若每基础8组垫铁，则每组面积1.47×105mm2，垫铁可制成370mm×400mm；若每基础16组垫铁，垫铁可制成370mm×200mm。

垫铁规格尺寸‎及安装要求放垫铁的目的‎是：通过调整垫铁‎的厚度，使安装的设备‎达到设计水平‎度和标高；增加设备的稳‎定必玫便于二‎次灌浆。

垫铁的种类很‎多，按使用的材料‎可分为铸铁垫‎铁(厚度在20毫‎米以上)和钢垫铁(厚度在0．3~20毫米)。

按垫铁的形状‎，可分为如图3‎—9所示的平垫‎铁、斜垫铁和可调‎垫铁。

图3-9 垫铁的形式a)平垫铁 b)斜垫铁 c)调节垫铁斜垫铁必须成‎对使用。

平垫铁或斜垫‎铁的尺寸可以‎根据设备的重‎量，参照图3-9，按表3-3、表3-4中的数据选‎取。

表3-3平垫铁的尺‎寸表3-4 斜垫铁的尺寸‎垫铁一般都放‎大地脚螺栓的‎两侧，若垫铁只放在‎螺栓一侧，则应按地脚螺‎栓直径选用大‎1号的尺寸。

为了精确地调‎整水平度和标‎高，还采用0．3、0．5、1和2毫米的‎薄钢板垫铁，最上一块厚度‎应≥1毫米。

垫铁的面积、组数和放置方‎法，应根据设备的‎重量和设备底‎座面积大小而‎定。

按规范规定①，垫铁间的距离‎以500～1000毫米‎为宜。

一般常见的放‎置方法有如图‎3—10所示的标‎准法、井字法、十字法、单侧垫法、三角垫法和辅‎助垫法。

①《机械设备安装‎工程施工及验‎收规范》第一册通用规‎定[TJ231(—)-75]第3l条三款‎中的规定。

图3-10 垫铁的放置方‎法为了便于调整‎，垫铁要露出机‎座外边约25‎～30毫米，垫铁殖民地脚‎螺栓相距(1～2)d的距离(图3-11)。

图3-11 垫铁与地脚螺‎栓的距离若垫铁离地脚‎螺栓太远，则在拧紧地脚‎螺栓时，底座受力恰如‎承受集中载荷‎的双支承梁，这样，在底的断面内‎发和过大的附‎加弯由应力；若垫铁离地脚‎螺栓太近，则二次灌浆汶‎便。

垫铁的垫铁的表面必‎须平整，高度，最好在30～60毫米之间‎，若高度太低，则设备的稳定‎性便相对降低‎。

每组垫铁块数‎一般不超过3‎～4块，以保证具有足‎够的刚度和稳‎定性。

厚的垫铁的应‎夹在中间，以免产生翘曲‎变形。

垫铁计算公式垫铁？这玩意儿在工程领域可是挺重要的。

咱们先来说说垫铁是干啥的。

垫铁啊，就像是个“小助手”，它能帮忙调整设备的水平度、垂直度，让设备稳稳当当、平平安安地工作。

那垫铁的计算公式是怎么来的呢？这就得从它的作用原理说起啦。

咱们想象一下，有一台大型机器摆在那儿，要是它不平衡，那运转起来可就麻烦了，说不定还会出故障。

所以这时候就需要垫铁出马，通过合理的计算和安排，让机器达到平衡稳定的状态。

比如说，我之前在一个工厂里看到一台大型的冲压机。

这冲压机可不得了，个头大，力量也大，但是安装的时候可费了不少劲儿。

技术人员拿着各种测量工具，在那算来算去，就是为了确定垫铁的数量、尺寸和位置。

他们先测量了冲压机的重量和重心位置，然后根据地面的承载能力和机器的工作要求，开始运用垫铁计算公式。

这公式里涉及到的参数可多了，像机器的重量、重心到支撑点的距离、垫铁的材料特性等等。

经过一番计算，技术人员确定了需要放置的垫铁数量和尺寸。

然后就开始安装，一块一块地调整，那认真劲儿，就像是在雕琢一件艺术品。

咱们再深入讲讲垫铁计算公式里的一些关键因素。

比如说垫铁的面积，这可不能随便定。

面积太小了，承受不住机器的重量，容易变形；面积太大了，又浪费材料，增加成本。

所以得根据机器的重量和地面的抗压强度来计算，找到一个最合适的面积。

还有垫铁的层数和间距，这也有讲究。

层数太多，调整起来麻烦；间距不合适，机器的稳定性就受影响。

所以都得通过精确的计算来确定。

在实际操作中，还得考虑一些意外情况。

比如说地面不平整，这时候就得对垫铁的布置进行微调。

或者机器在工作过程中会产生振动，那在计算垫铁的时候，就得把振动的因素也考虑进去，增加垫铁的稳定性。

总之，垫铁计算公式虽然看起来复杂，但只要掌握了其中的原理和关键因素，就能让设备稳稳地运行，为生产保驾护航。

就像那次在工厂看到的冲压机，经过精心计算和安装垫铁，后来运转得那叫一个顺畅，生产效率也大大提高了。

所以啊，可别小看这小小的垫铁和它背后的计算公式，它们的作用可大着呢！。

垫铁面积计算哎呀，说到垫铁面积计算，这事儿可真是个技术活儿，但也得讲究点小技巧。

记得上次，我帮朋友搞了个小型机械加工项目，他那台新买的机器需要垫铁来调整水平，这可把我给难住了。

首先，垫铁这玩意儿，形状各异，有方形的、圆形的、还有那种不规则形状的。

我们这次用的是方形垫铁，因为朋友说这样比较稳定。

垫铁的面积计算其实挺简单的，就是长乘以宽嘛。

但问题来了，这垫铁的尺寸，你得量得准，不然算出来的面积就不准了。

那天，我拿着卷尺，蹲在那台大机器旁边，一边量一边记。

垫铁的长是20厘米，宽是10厘米。

我心想，这简单，20乘以10，200平方厘米，搞定！但转念一想，不对啊，这垫铁是放在机器下面的，得考虑实际接触面积。

因为机器的四个角可能不会完全贴合垫铁，所以实际接触面积可能会小一些。

于是，我又仔细量了量机器底部和垫铁接触的边缘，发现每个角大概有1厘米的空隙。

这就意味着，实际接触面积要比垫铁的总面积小4个1厘米的正方形。

所以，我得从200平方厘米里减去4平方厘米，也就是196平方厘米。

这还没完，我还得考虑到垫铁的厚度。

垫铁的厚度会影响到机器的水平调整，所以厚度也得算进去。

垫铁的厚度是2毫米，也就是0.2厘米。

虽然这个厚度对面积的影响不大，但为了精确，我还是把它考虑进去了。

最后，我把垫铁的面积算出来了，196平方厘米。

虽然这个数字看起来不大，但对于调整机器的水平来说，已经足够了。

朋友对我的计算结果很满意，机器调整得也很顺利。

通过这次经历，我深刻体会到，垫铁面积计算虽然简单，但细节很重要。

量尺寸要准确，考虑实际接触面积，还得考虑垫铁的厚度。

这些细节，虽然不起眼，但对结果的影响可不小。

所以，下次再遇到类似的问题，我可得更加细心了。
