CBMHC001-2003斜垫铁和平垫铁(精)

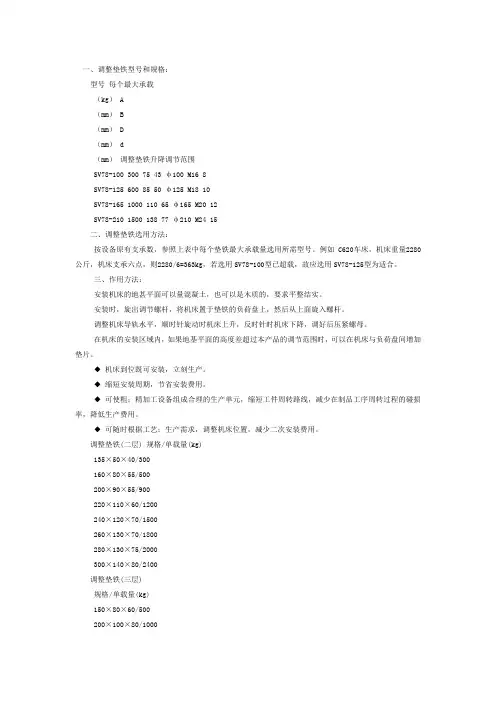

一、调整垫铁型号和规格：型号每个最大承载（kg） A（mm） B（mm） D（mm） d（mm）调整垫铁升降调节范围SV78-100 300 75 43 φ100 M16 8SV78-125 600 85 50 φ125 M18 10SV78-165 1000 110 65 φ165 M20 12SV78-210 1500 138 77 φ210 M24 15二、调整垫铁选用方法：按设备原有支承数，参照上表中每个垫铁最大承载量选用所需型号。

例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。

三、作用方法：安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。

安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。

调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。

在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。

◆ 机床到位既可安装，立刻生产。

◆ 缩短安装周期，节省安装费用。

◆ 可使粗；精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。

◆ 可随时根据工艺；生产需求，调整机床位置，减少二次安装费用。

调整垫铁(二层) 规格/单载量(kg)135×50×40/300160×80×55/500200×90×55/900220×110×60/1200240×120×70/1500260×130×70/1800280×130×75/2000300×140×80/2400调整垫铁(三层)规格/单载量(kg)150×80×60/500200×100×80/1000240×120×80/1500 300×150×100/2000垫铁（斜铁）的设置关键词：垫铁,斜铁,斜垫铁,平垫铁设备安装到位前将垫铁正确安置在混凝土基础表面上的过程与方法。

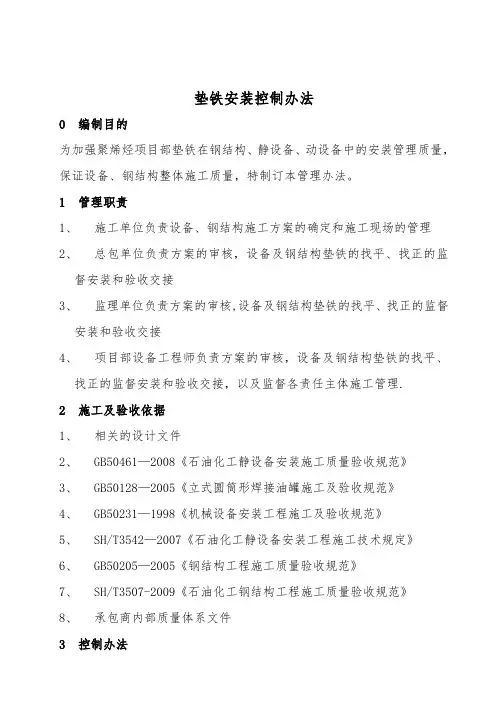

垫铁安装控制办法0 编制目的为加强聚烯烃项目部垫铁在钢结构、静设备、动设备中的安装管理质量，保证设备、钢结构整体施工质量，特制订本管理办法。

1 管理职责1、施工单位负责设备、钢结构施工方案的确定和施工现场的管理2、总包单位负责方案的审核，设备及钢结构垫铁的找平、找正的监督安装和验收交接3、监理单位负责方案的审核,设备及钢结构垫铁的找平、找正的监督安装和验收交接4、项目部设备工程师负责方案的审核，设备及钢结构垫铁的找平、找正的监督安装和验收交接，以及监督各责任主体施工管理.2 施工及验收依据1、相关的设计文件2、GB50461—2008《石油化工静设备安装施工质量验收规范》3、GB50128—2005《立式圆筒形焊接油罐施工及验收规范》4、GB50231—1998《机械设备安装工程施工及验收规范》5、SH/T3542—2007《石油化工静设备安装工程施工技术规定》6、GB50205—2005《钢结构工程施工质量验收规范》7、SH/T3507-2009《石油化工钢结构工程施工质量验收规范》8、承包商内部质量体系文件3 控制办法1、设备和管廊钢结构，其他钢结构安装时，用来找正、找平所使用的垫铁及座浆垫板的施工质量，影响到设备、装置的运行安全,是非常重要的。

2、施工单位在钢结构、静设备、动设备安装施工过程中，规范规定可以使用垫铁、座浆垫板、无垫铁等方法进行找平找正,根据实际情况，建议首先选择平垫铁和成对斜垫铁组合使用的垫铁工艺,冬季严禁使用座浆垫铁工艺.3、施工单位应在相应施工方案中计算并确定使用垫铁或座浆垫铁的种类、厚度、面积、砂浆标号等，并经过监理工程师同意后方可施行。

4、在垫铁施工前,施工单位、总包、监理应对设备基础、地脚螺栓标高按垫铁施工规范进行检查验收，并进行中间验收交接。

5、用垫铁安装时，基础顶面应凿毛，垫铁设置处应铲平且符合以下要求：垫铁组应设置在靠近地脚螺栓的柱脚底板加劲板或柱肢下，每个地脚螺栓侧应设置1-2组垫铁，没组垫铁的数量不应大于4块垫铁与基础面和柱底面接触应平整、紧密斜垫铁应成对使用，其叠合长度不应少于垫铁长度的3/4二次灌浆前，同组垫铁应焊接固定。

中华人民XX国国家标准机械设备安装工程施工及验收通用规XGeneral code for construction and acceptanceof mechanical equipmentinstallationengineeringGB50231—98主编部门：原中华人民XX国机械工业部批准部门：中华人民XX国建设部施行日期：1998年12月1日中国计划1998关于发布《机械设备安装工程施工及验收通用规X)等十项国家标准的通知建标[1998]9号根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求，由原机械工业部会同有关部门共同修订的(机械设备安装工程施工及验收通用规X)等十项标准，已经有关部门会审。

现批准下列规X为强制性国家标准，自一九九八年十二月一日起施行。

原国家标准<机械设备安装工程施工及验收规X)TJ231及《制冷设备安装工程施工及验收规X》GBJ6684同时废止。

《机械设备安装工程施工及验收通用规X》GB50231—98《连续输送设备安装工程施工及验收规X》GB50270—98《金属切削机床安装工程施工及验收规X》GB50271—98《锻压设备安装工程施工及验收规X》GB50272—98《工业锅炉安装工程施工及验收规X》GB50273—98《制冷设备、空气分离设备安装工程施工及验收规X》GB50274—98《压缩机、风机、泵安装工程施工及验收规X》GB50275—98《破碎、粉磨设备安装工程施工及验收规X》GB50276—98《铸造设备安装工程施工及验收规X》GB50277—98《起重设备安装工程施工及验收规X》GB50278—98上述规X由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，由建设部标准定额研究所负责组织。

中华人民XX国建设部一九九八年八月二十七日本规X是根据国家计委计综(1986] 450号文的要求，由原机械工业部负责主编。

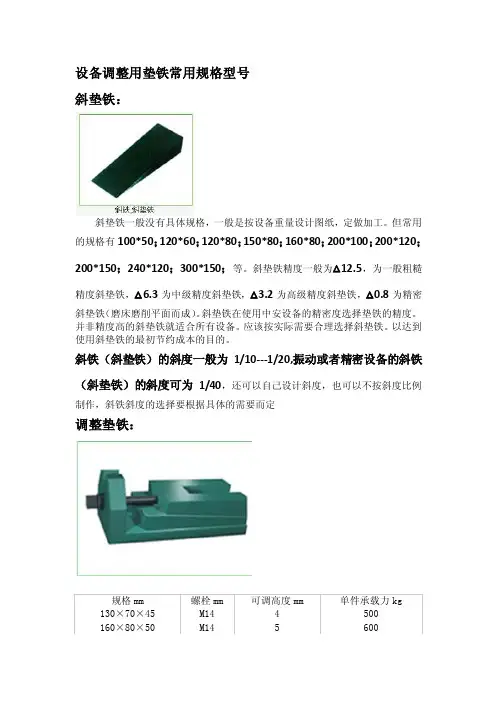

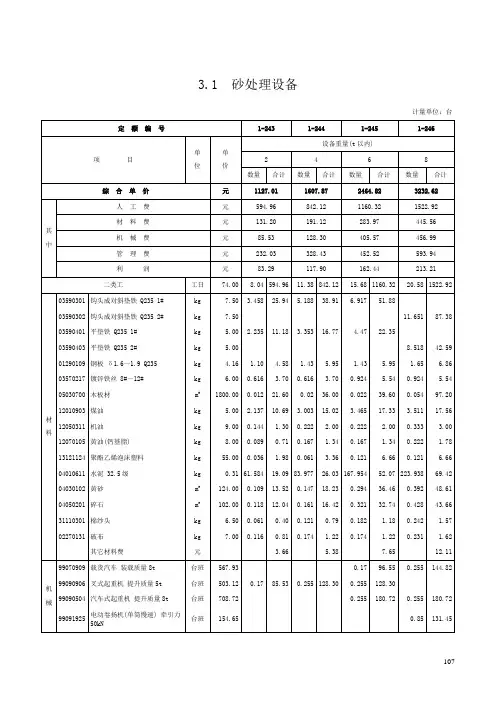

设备调整用垫铁常用规格型号斜垫铁：斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。

斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。

斜垫铁在使用中安设备的精密度选择垫铁的精度。

并非精度高的斜垫铁就适合所有设备。

应该按实际需要合理选择斜垫铁。

以达到使用斜垫铁的最初节约成本的目的。

斜铁（斜垫铁）的斜度一般为1/10---1/20,振动或者精密设备的斜铁（斜垫铁）的斜度可为1/40，还可以自己设计斜度，也可以不按斜度比例制作，斜铁斜度的选择要根据具体的需要而定调整垫铁：等高垫铁（等高块）：等高垫铁是六个工作面的正方体或长方体，通常三块为一组，等高垫铁用于机械零件划线，机械加工基准的专用工具。

等高垫铁规格：30×30×3040×40×4050×50×5060×60×60 （毫米）等高垫铁精度：1级干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。

**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。

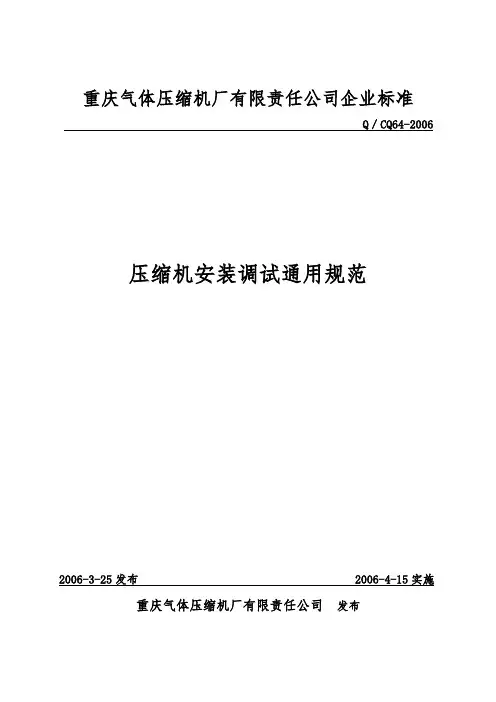

重庆气体压缩机厂有限责任公司企业标准Q／CQ64-2006 压缩机安装调试通用规范2006-3-25发布 2006-4-15实施重庆气体压缩机厂有限责任公司发布垫铁斜垫铁A型斜垫铁B型平垫铁C型斜垫铁和平垫铁的规格和尺寸（mm ）表13.1.2.2厚度(h)可根据实际需要和材料的材质和规格确定，斜垫铁的斜度宜为1/10～1/20。

对振动较大或精密设备的垫铁斜度可为1/40。

3.1.3 采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

3.1.4 斜垫铁应成对使用，成对的斜垫铁应采用同一斜皮。

3.2 当设备的负荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：3.2.1每个地脚螺栓旁边至少应有一组垫铁。

3.2.2垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。

3.2.3相邻两垫铁组间的距离，宜为500mm ～1000 mm 底架中部(特别是压缩机下)也应设置垫铁。

3.2.4设备底座有接缝处的两侧应各垫一组垫铁。

3.3 使用斜垫铁或平垫铁调平时，应符合下列规定：3.3.1 承受负荷的垫铁组，应使用成对斜垫铁，且调平后灌浆前用定位焊焊牢。

3.3.2 承受承负荷或有较强连续振动的设备宜使用平垫铁。

3.4 每一垫铁组宜减少垫铁的块数，且不宜超过五块，并少用薄垫铁。

放置平垫铁时，最厚的放在下面，最薄不小于2mm的放在中间，并应将各垫铁相互用定位焊焊牢，但铸铁垫铁可不焊。

3.5 每一垫铁纽成放置整齐平稳，接触良好，设备调平后，每纽垫铁均应压紧，并用手锤逐轻击听音检查。

对高速运转的设备，用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长(宽)度的l／3。

3.6设备调平后．垫铁端面应露出设备底面外缘，平垫铁宜露出10mm～30mm。

斜垫铁宜宜露出10mm～50mm。

垫铁最伸入设街底座底面的长度应超过设备地脚螺栓的中心。

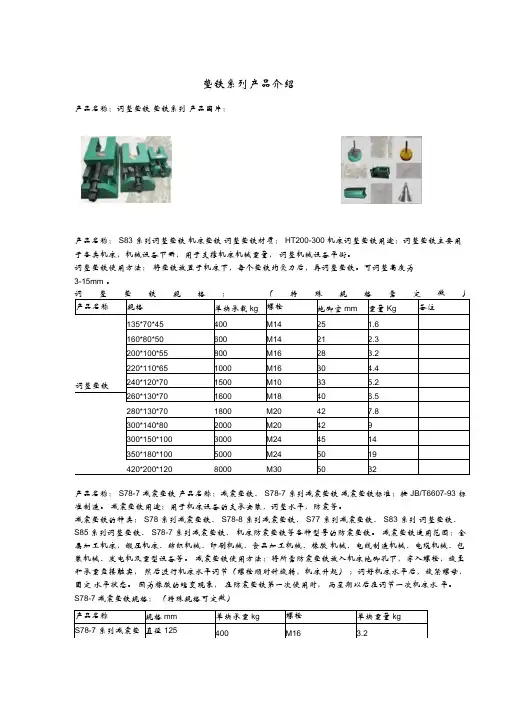

产品名称：调整垫铁 垫铁系列 产品图片：产品名称： S83 系列调整垫铁 机床垫铁 调整垫铁材质： HT200-300 机床调整垫铁用途：调整垫铁主要用于各类机床，机械设备下面，用于支撑机床机械重量， 调整机械设备平衡。

调整垫铁使用方法： 将垫铁放置于机床下，每个垫铁均受力后，再调整垫铁。

可调整高度为3-15mm 。

调整垫铁规格： （特殊规格需定做）产品名称规格单块承载 kg 螺栓地脚空 mm 重量 Kg备注135*70*45 400 M14 25 1.6160*80*50600 M14 21 2.3200*100*55800 M16 28 3.2220*110*65 1000 M16 30 4.4调整垫铁240*120*70 1500 M10 33 5.2260*130*70 1600 M18 40 6.5280*130*701800 M20 42 7.8300*140*802000 M20 42 9300*150*1003000 M24 45 14350*180*1005000 M24 50 19420*200*120 8000M305032产品名称： S78-7 减震垫铁 产品名称：减震垫铁、 S78-7 系列减震垫铁 减震垫铁标准：按 JB/T6607-93 标准制造。

减震垫铁用途：用于机床设备的支承安装，调整水平，防震等。

减震垫铁的种类： S78 系列减震垫铁、 S78-8 系列减震垫铁、 S77 系列减震垫铁、 S83 系列 调整垫铁、S85系列调整垫铁、 S78-7 系列减震垫铁、 机床防震垫铁等各种型号的防震垫铁。

减震垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机械、橡胶 机械、电线制造机械、电缆机械、包装机械、发电机及重型设备等。

减震垫铁使用方法：将所需防震垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实， 然后进行机床水平调节（螺栓顺时针旋转，机床升起） ；调好机床水平后，旋紧螺母，固定 水平状态。

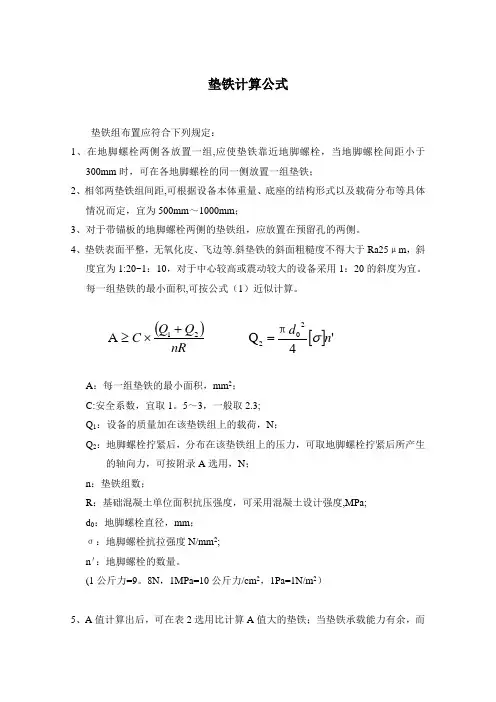

垫铁计算公式垫铁组布置应符合下列规定：1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm 时，可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为500mm ～1000mm ；3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。

4、垫铁表面平整，无氧化皮、飞边等.斜垫铁的斜面粗糙度不得大于Ra25μm ，斜度宜为1:20~1：10，对于中心较高或震动较大的设备采用1：20的斜度为宜。

每一组垫铁的最小面积,可按公式（1）近似计算。

()nRQ Q C 21A +⨯≥ []'4Q 202n d σπ= A ：每一组垫铁的最小面积，mm 2；C:安全系数，宜取1。

5～3，一般取2.3;Q 1：设备的质量加在该垫铁组上的载荷，N ；Q 2：地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A 选用，N ；n ：垫铁组数；R ：基础混凝土单位面积抗压强度，可采用混凝土设计强度,MPa;d 0：地脚螺栓直径，mm ；σ：地脚螺栓抗拉强度N/mm 2;n ＇：地脚螺栓的数量。

(1公斤力=9。

8N ，1MPa=10公斤力/cm 2，1Pa=1N/m 2）5、A 值计算出后，可在表2选用比计算A 值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。

垫铁加工形状见图1。

6、斜垫铁应配对使用,与平垫铁组成垫铁组时，垫铁的层数宜为三层（即一平二斜），最多不应超过四层，薄垫铁厚度不应小于2mm，并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号的平垫铁搭配使用。

垫铁组的高度宜为30mm～70mm。

7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50％。

平垫铁顶面水平度的允许偏差为2mm/m，各垫铁组顶面的标高应与设备地面实际安装标高相符。

8、若采用压浆法或座浆法放置垫铁，放置方法应符合附录B的规定.9、设备找平后,垫铁组布置应符合下列要求：a）每一垫铁组应放置整齐平稳，接触良好，并应露出底座10mm～30mm；b）地脚螺栓两侧的垫铁组,每块垫铁伸入及其底座底面的长度,均应超过地脚螺栓;c）设备底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部；d) 配对斜垫铁的搭接长度应小于全长的3/4,其相互间的偏斜角α应不大于3°。

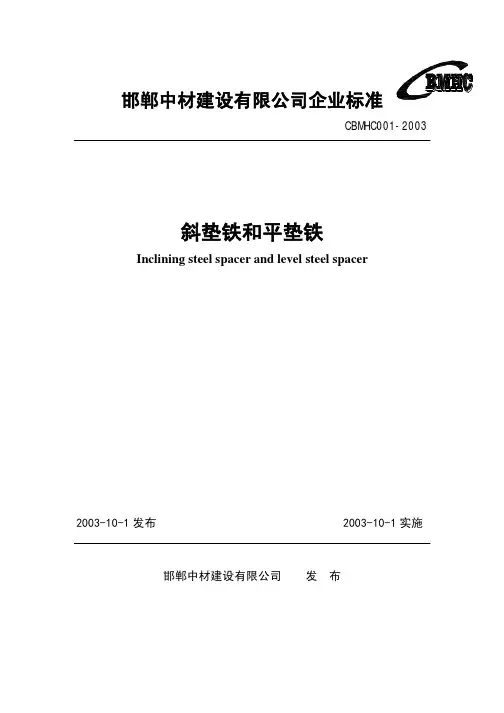

邯郸中材建设有限公司企业标准CBMHC001-2003斜垫铁和平垫铁Inclining steel spacer and level steel spacer2003-10-1发布2003-10-1实施邯郸中材建设有限公司发布邯郸中材建设有限公司企业标准斜垫铁和平垫铁CBMHC001-2003*标准级别：邯郸中材建设有限公司企业标准*标准名称：斜垫铁和平垫铁*英文名称：Inclining s teel spacer and lever steel spacer*标准代码：CBMHC001-2003*内容：1 主题内容与适用范围。

1.1本标准规定了机械设备安装用垫铁的产品分类、技术要求等。

1.2本标准适用于10000t/d以下水泥设备安装。

超出上述规格时，也可参照使用。

2 引用标准GB700 普通碳素结构钢技术条件GB ll84 形状和位置公差未注公差的规定GB 5675 灰铸铁分级GB50231 机械设备安装工程施工及验收通用规范3 产品分类3.1 产品型号按以下规定执行。

斜垫铁（A型）：斜垫铁（B型）：平垫铁（C型）：3.2 基本参数见以下图形的规定。

4 技术要求4.1斜垫铁和平垫铁应符合本标准的要求，并按照本厂规定程序批准的图样和技术文件制造。

4.2如有特殊要求，用户与制造厂商定。

4.3垫铁采用普通碳素钢时，应不低于GB700有关普通碳素结构钢的相关机械性能的规定。

4.4平垫铁采用铸铁时，应不低于GB5675有关HT200的规定，铸件不允许有裂纹和影响强度的砂眼、泥孔等铸造缺陷。

4.5垫铁厚度可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为1/10～1/20；对振动较大或精密设备的垫铁斜度可为1/40。

4.6斜垫铁应成对使用，成对使用的斜垫铁应采用同一斜度。

4.7采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

5 检验规则5.1 每批产品须制造厂质量检查部门抽检合格后才能出厂。

6 标志、贮存6.1 垫铁应在适当而明显的位置标记产品标志。

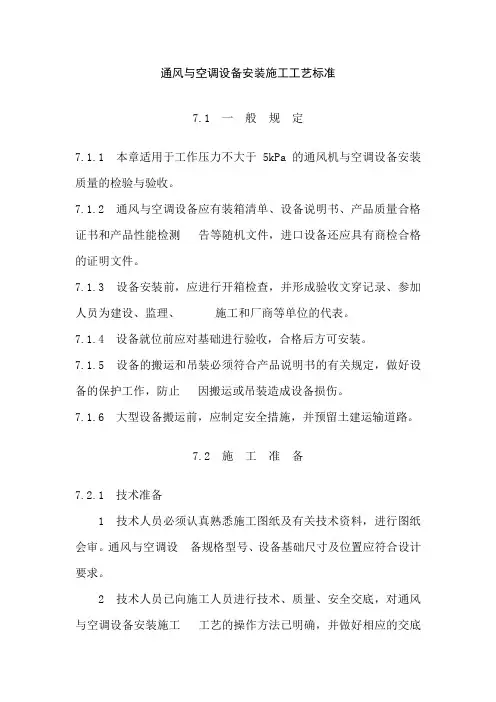

通风与空调设备安装施工工艺标准7.1 一般规定7.1.1 本章适用于工作压力不大于5kPa的通风机与空调设备安装质量的检验与验收。

7.1.2 通风与空调设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测告等随机文件，进口设备还应具有商检合格的证明文件。

7.1.3 设备安装前，应进行开箱检查，并形成验收文穿记录、参加人员为建设、监理、施工和厂商等单位的代表。

7.1.4 设备就位前应对基础进行验收，合格后方可安装。

7.1.5 设备的搬运和吊装必须符合产品说明书的有关规定，做好设备的保护工作，防止因搬运或吊装造成设备损伤。

7.1.6 大型设备搬运前，应制定安全措施，并预留土建运输道路。

7.2 施工准备7.2.1 技术准备1 技术人员必须认真熟悉施工图纸及有关技术资料，进行图纸会审。

通风与空调设备规格型号、设备基础尺寸及位置应符合设计要求。

2 技术人员已向施工人员进行技术、质量、安全交底，对通风与空调设备安装施工工艺的操作方法已明确，并做好相应的交底记录。

‘3 与建设单位、监理单位、设备厂商共同进行设备的开箱检验。

设备所带备件、配件应齐备完好。

随设备所带资料和产品合格证应完备，做好开箱检查记录7.2.2 材料准备设备安装所使用的主料和辅料的规格、型号应符合设计规定，并具有出厂合格证明书或质量鉴定文件。

1 地脚螺栓通常随设备配套带来，其规格和质量应符合施工图纸或说明书要求。

2 垫铁的规格、型号及安装数量应符合设计及设备安装有关规范的规定。

(1) 垫铁材料和规格铸铁垫铁，厚度在20mm以上。

钢垫铁，厚度为1mm以上。

(2) 垫铁的形式1) 平垫铁：平垫铁形状见图7.2.2-1，其厚度h可按实际情况和材料材质决定；l×b（mm）为：90×60—平1，110×70—平2，125×85—平3。

图7.2.2-1 平垫铁示意图图7.2.2-2 斜垫铁示意图2) 斜垫铁：斜垫铁形状见图7.2.2-2，其厚度按材料材质与实际需要而定。

工字钢用斜垫铁规格尺寸表
斜垫铁常用规格：(长*款*厚头*薄头mm)
100*50*12*3 100*50*15*3 100*50*20*3 120*60*15*3 120*60*20*3
140*70*15*3 140*70*20*3 150*80*15*3 150*80*20*3 160*80*20*3
160*80*20*5 180*90*20*3 180*90*20*5 200*100*20*3 200*100*20*5 200*100*20*8 200*120*20*3 200*120*20*5 200*100*20*8 240*120*20*5 240*120*20*8 240*120*30*8 280*140*20*8 280*140*30*8 300*100*20*8 300*100*30*8 300*150*20*8 300*150*30*8 300*150*40*18mm以上规格尺寸均为常用规格，异型规格尺寸可有用户自行提供，定做加工即可.
斜垫铁适用范围：
矿山、除尘、冶金、铁路、军工、石油、石化、机床、机械设备安装调试、机械加工等行业、金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。

斜垫铁材质可采用普通碳素钢Q235，斜垫铁可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为１/ １０～１/ ２０；对振动较大或精密设备的垫铁斜度可为１/ ４０。

采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

斜垫铁应成对使用，成对的斜垫铁应采用同一斜度。

机电安装工程施工基础知识1、用机械传动系统有哪些？答：是以传动空间任意两轴间距的运动和动力。

是用最广的传动系统之一。

有齿轮传动、涡轮蜗杆传动、带传动、链传动、轮系等2、轮传动分类：按照两齿轮传动时相对运动为平面或空间运动，将齿轮分为平面齿轮和空间齿轮传动两大类，闭式传动齿轮被封闭在刚性的箱内，重要的齿轮都采用闭式传动；开式传动的齿轮是露在外面的，只宜用于低速传动。

3、平面齿轮传动的类型有哪些？答：平面齿轮传动是用于两平行轴之间的传动，常见的类型有直齿圆柱齿轮传动、斜齿圆柱齿轮传动和人字齿轮传动三种。

根据齿向，平面齿轮传动还可分为外啮合，内啮全及齿轮与齿条的啮合。

4、空间齿轮常见的类别有哪些？答：空间齿轮传动是用于两相交或两交错轴之间的传动，常见的类型有圆锥齿轮传动，交错轴斜齿轮传动。

5、带的形式按横截面分哪些类？答;⑪平带⑫V型带⑬特殊带6、链传动如何分类，有哪些类型答：链传动是有装在平行轴山上的主、从动链轮上的环形链条组成，以链条作中间扰性件，靠链条与链轮轮齿的齿合来传动运动和动力。

滚子链由内链链板、外链板、套筒和滚子组成，应用比较广泛，应用比较广泛。

滚子链已表准化，分为A、B两种系列。

常见的是A类系列，齿性链由许多齿型链板连接而成，多用于高速或运动精度要求较高的传动。

7、轮系如何分类？答⑪定轴轮系⑫周转轮系两种类型。

管中产生阻力和阻力的损失是什么？在实际的管路中，造成阻力损失的原因，一种是由于流体的粘性和惯性引起，在管路各部分都存在的，撤称为沿程阻力损失，另部分是管路界面突然变大或缩小等原因，固体壁面对流体的阻滞作用和扰动作用引起的，称为局部损失。

8、流体的沿程阻力和沿程阻力损失是什么？答：在边壁沿程不变的管段上，流速基本上沿程不变，流体与管道内表面之间，流速大小不同的相邻流层之间，由于相对运动而产生流动阻力，而流动阻力只有沿程不变的切应力，称为沿程阻力。

克服沿程阻力引起的能量损失，称为沿程阻力损失。

产品名称：调整垫铁 垫铁系列 产品图片：产品名称： S83 系列调整垫铁 机床垫铁 调整垫铁材质： HT200-300 机床调整垫铁用途：调整垫铁主要用于各类机床，机械设备下面，用于支撑机床机械重量， 调整机械设备平衡。

调整垫铁使用方法： 将垫铁放置于机床下，每个垫铁均受力后，再调整垫铁。

可调整高度为3-15mm 。

调整垫铁规格： （特殊规格需定做）产品名称规格单块承载 kg 螺栓地脚空 mm 重量 Kg备注135*70*45 400 M14 25 1.6160*80*50600 M14 21 2.3200*100*55800 M16 28 3.2220*110*65 1000 M16 30 4.4调整垫铁240*120*70 1500 M10 33 5.2260*130*70 1600 M18 40 6.5280*130*701800 M20 42 7.8300*140*802000 M20 42 9300*150*1003000 M24 45 14350*180*1005000 M24 50 19420*200*120 8000M305032产品名称： S78-7 减震垫铁 产品名称：减震垫铁、 S78-7 系列减震垫铁 减震垫铁标准：按 JB/T6607-93 标准制造。

减震垫铁用途：用于机床设备的支承安装，调整水平，防震等。

减震垫铁的种类： S78 系列减震垫铁、 S78-8 系列减震垫铁、 S77 系列减震垫铁、 S83 系列 调整垫铁、S85系列调整垫铁、 S78-7 系列减震垫铁、 机床防震垫铁等各种型号的防震垫铁。

减震垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机械、橡胶 机械、电线制造机械、电缆机械、包装机械、发电机及重型设备等。

减震垫铁使用方法：将所需防震垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实， 然后进行机床水平调节（螺栓顺时针旋转，机床升起） ；调好机床水平后，旋紧螺母，固定 水平状态。

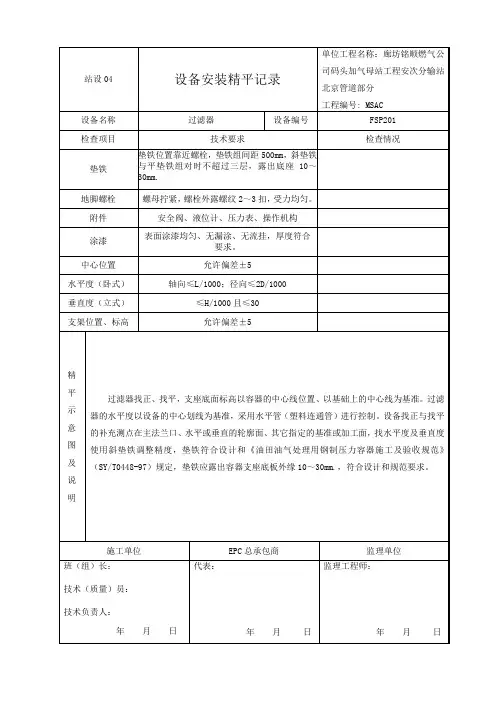

垫铁使用规范安装要求一、当设备的负荷由垫铁组承受时,垫铁组的位置和数量，应符合下列要求：二、找正调平设备用的垫铁应符合各类机械设备安装规范、设计或设备技术文件的要求.1、每个地脚螺栓旁边至少应有一组垫铁。

2、垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。

3、相邻两垫铁组间的距离宜为500～1000mm。

4、设备底座有接缝处的两侧应各垫一组垫铁。

三、使用斜垫铁或平垫铁调平时，应符合下列规定:1、承受负荷的垫铁组。

应使用成对斜垫铁，且调平后灌浆前用定位焊焊牢.2、承受重负荷或有较强连续振动的设备，宜使用平垫铁。

四、每一垫铁组宜减少垫铁的块数,且不宜超过５块,并不宜采用薄垫铁。

放置平垫铁时厚的宜放在下面，薄的宜放在中间且不宜小于2mm，并应将各垫铁相互用定位焊焊牢。

但铸铁垫铁可不焊。

五、每一垫铁组应放置整齐平稳,接触良好。

设备调平后，每组垫铁均应压紧,用手锤逐组轻击听音检查。

对高速运转的设备.当采用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的1/3.六、设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10~30mm；斜垫铁宜露出10～50mm。

垫铁组伸渗透设备底座底面的长度应超过设备地脚螺栓的中心。

七、安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢。

八、设备安装中垫铁安放及调整的几点经验。

在设备安装中，设备的粗、精找平等都是通过设备底座下垫铁的安放及调整来实现的，而垫铁安放及调整又是安装中费时费力的工作，所以垫铁的安放及调整不仅关系到设备安装的进度，还对设备今后的运行和使用寿命有重要影响，是设备安装中的一项重要工作。

根据现场实践，提示一下设备安装中垫铁安放及调整的一些经验。

1、对自行安装的设备，在自己进行工艺设计或审阅设计单位的工艺图时,要考虑自身的安装条件,决定采用哪种垫铁安放方式，然后,根据垫铁安放方式决定基础的2次浇灌层的厚度。
