斜垫铁和平垫铁的规格

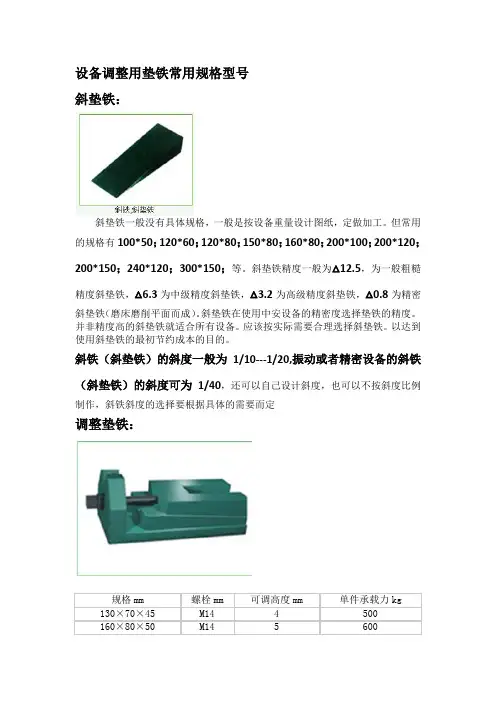

设备调整用垫铁常用规格型号
斜垫铁：
斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。

斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密
斜垫铁（磨床磨削平面而成）。

斜垫铁在使用中安设备的精密度选择垫铁的精度。

并非精度高的斜垫铁就适合所有设备。

应该按实际需要合理选择斜垫铁。

以达到使用斜垫铁的最初节约成本的目的。

斜铁（斜垫铁）的斜度一般为1/10---1/20,振动或者精密设备的斜铁（斜垫铁）的斜度可为1/40，还可以自己设计斜度，也可以不按斜度比例制作，斜铁斜度的选择要根据具体的需要而定
调整垫铁：
等高垫铁（等高块）：
等高垫铁是六个工作面的正方体或长方体，通常三块为一组，等高垫铁用于机械零件划线，机械加工基准的专用工具。

等高垫铁规格：
30×30×30
40×40×40
50×50×50
60×60×60 （毫米）
等高垫铁精度：1级。

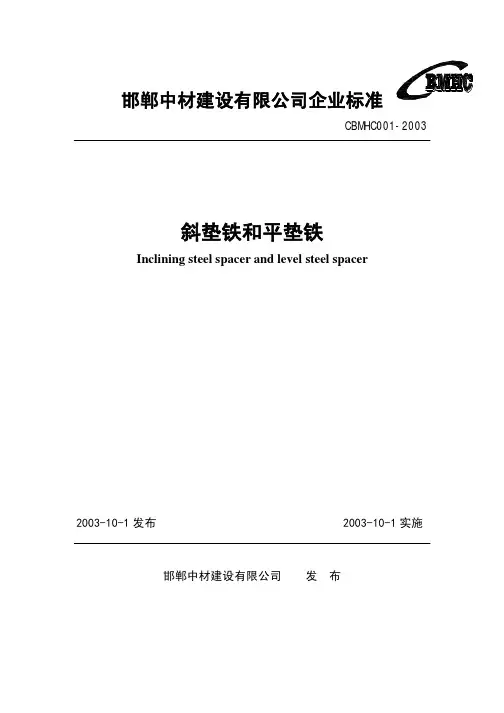

邯郸中材建设有限公司企业标准CBMHC001-2003斜垫铁和平垫铁Inclining steel spacer and level steel spacer2003-10-1发布2003-10-1实施邯郸中材建设有限公司发布邯郸中材建设有限公司企业标准斜垫铁和平垫铁CBMHC001-2003*标准级别：邯郸中材建设有限公司企业标准*标准名称：斜垫铁和平垫铁*英文名称：Inclining s teel spacer and lever steel spacer*标准代码：CBMHC001-2003*内容：1 主题内容与适用范围。

1.1本标准规定了机械设备安装用垫铁的产品分类、技术要求等。

1.2本标准适用于10000t/d以下水泥设备安装。

超出上述规格时，也可参照使用。

2 引用标准GB700 普通碳素结构钢技术条件GB ll84 形状和位置公差未注公差的规定GB 5675 灰铸铁分级GB50231 机械设备安装工程施工及验收通用规范3 产品分类3.1 产品型号按以下规定执行。

斜垫铁（A型）：斜垫铁（B型）：平垫铁（C型）：3.2 基本参数见以下图形的规定。

4 技术要求4.1斜垫铁和平垫铁应符合本标准的要求，并按照本厂规定程序批准的图样和技术文件制造。

4.2如有特殊要求，用户与制造厂商定。

4.3垫铁采用普通碳素钢时，应不低于GB700有关普通碳素结构钢的相关机械性能的规定。

4.4平垫铁采用铸铁时，应不低于GB5675有关HT200的规定，铸件不允许有裂纹和影响强度的砂眼、泥孔等铸造缺陷。

4.5垫铁厚度可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为1/10～1/20；对振动较大或精密设备的垫铁斜度可为1/40。

4.6斜垫铁应成对使用，成对使用的斜垫铁应采用同一斜度。

4.7采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

5 检验规则5.1 每批产品须制造厂质量检查部门抽检合格后才能出厂。

6 标志、贮存6.1 垫铁应在适当而明显的位置标记产品标志。

设备调整用垫铁常用规格型号斜垫铁：斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。

斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。

斜垫铁在使用中安设备的精密度选择垫铁的精度。

并非精度高的斜垫铁就适合所有设备。

应该按实际需要合理选择斜垫铁。

以达到使用斜垫铁的最初节约成本的目的。

斜铁（斜垫铁）的斜度一般为1/10---1/20,振动或者精密设备的斜铁（斜垫铁）的斜度可为1/40，还可以自己设计斜度，也可以不按斜度比例制作，斜铁斜度的选择要根据具体的需要而定调整垫铁：等高垫铁（等高块）：等高垫铁是六个工作面的正方体或长方体，通常三块为一组，等高垫铁用于机械零件划线，机械加工基准的专用工具。

等高垫铁规格：30×30×3040×40×4050×50×5060×60×60 （毫米）等高垫铁精度：1级干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。

**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。

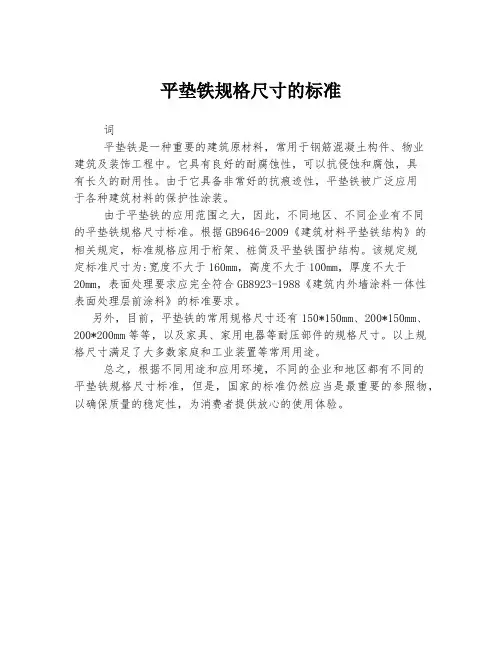

平垫铁规格尺寸的标准
词
平垫铁是一种重要的建筑原材料，常用于钢筋混凝土构件、物业
建筑及装饰工程中。

它具有良好的耐腐蚀性，可以抗侵蚀和腐蚀，具
有长久的耐用性。

由于它具备非常好的抗痕迹性，平垫铁被广泛应用
于各种建筑材料的保护性涂装。

由于平垫铁的应用范围之大，因此，不同地区、不同企业有不同
的平垫铁规格尺寸标准。

根据GB9646-2009《建筑材料平垫铁结构》的相关规定，标准规格应用于桁架、桩筒及平垫铁围护结构。

该规定规
定标准尺寸为:宽度不大于160mm，高度不大于100mm，厚度不大于
20mm，表面处理要求应完全符合GB8923-1988《建筑内外墙涂料一体性表面处理层前涂料》的标准要求。

另外，目前，平垫铁的常用规格尺寸还有150*150mm、200*150mm、200*200mm等等，以及家具、家用电器等耐压部件的规格尺寸。

以上规格尺寸满足了大多数家庭和工业装置等常用用途。

总之，根据不同用途和应用环境，不同的企业和地区都有不同的
平垫铁规格尺寸标准，但是，国家的标准仍然应当是最重要的参照物，以确保质量的稳定性，为消费者提供放心的使用体验。

邯郸中材建设有限公司企业标准CBMHC001-2003斜垫铁和平垫铁Inclining steel spacer and level steel spacer2003-10-1发布2003-10-1实施邯郸中材建设有限公司发布邯郸中材建设有限公司企业标准斜垫铁和平垫铁CBMHC001-2003*标准级别：邯郸中材建设有限公司企业标准*标准名称：斜垫铁和平垫铁*英文名称：Inclining s teel spacer and lever steel spacer*标准代码：CBMHC001-2003*内容：1 主题内容与适用范围。

1.1本标准规定了机械设备安装用垫铁的产品分类、技术要求等。

1.2本标准适用于10000t/d以下水泥设备安装。

超出上述规格时，也可参照使用。

2 引用标准GB700 普通碳素结构钢技术条件GB ll84 形状和位置公差未注公差的规定GB 5675 灰铸铁分级GB50231 机械设备安装工程施工及验收通用规范3 产品分类3.1 产品型号按以下规定执行。

斜垫铁（A型）：斜垫铁（B型）：平垫铁（C型）：3.2 基本参数见以下图形的规定。

4 技术要求4.1斜垫铁和平垫铁应符合本标准的要求，并按照本厂规定程序批准的图样和技术文件制造。

4.2如有特殊要求，用户与制造厂商定。

4.3垫铁采用普通碳素钢时，应不低于GB700有关普通碳素结构钢的相关机械性能的规定。

4.4平垫铁采用铸铁时，应不低于GB5675有关HT200的规定，铸件不允许有裂纹和影响强度的砂眼、泥孔等铸造缺陷。

4.5垫铁厚度可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为1/10～1/20；对振动较大或精密设备的垫铁斜度可为1/40。

4.6斜垫铁应成对使用，成对使用的斜垫铁应采用同一斜度。

4.7采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

5 检验规则5.1 每批产品须制造厂质量检查部门抽检合格后才能出厂。

6 标志、贮存6.1 垫铁应在适当而明显的位置标记产品标志。

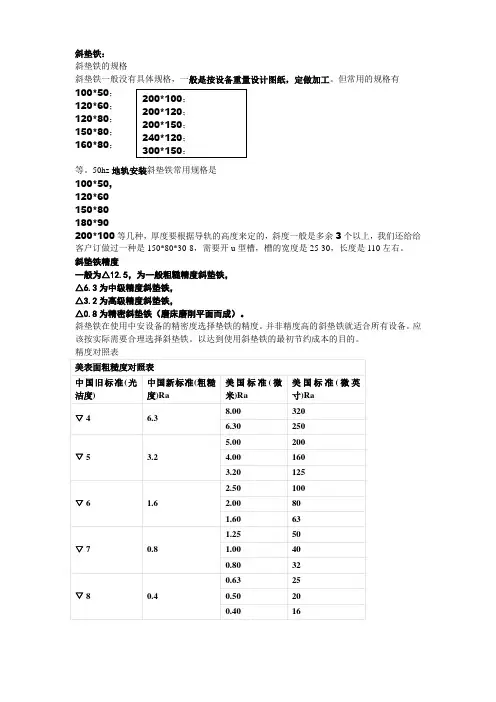

斜垫铁：斜垫铁的规格斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；等。

50hz地轨安装斜垫铁常用规格是100*50,120*60150*80180*90200*100等几种，厚度要根据导轨的高度来定的，斜度一般是多余3个以上，我们还给给客户订做过一种是150*80*30-8，需要开u型槽，槽的宽度是25-30，长度是110左右。

斜垫铁精度一般为△12.5，为一般粗糙精度斜垫铁，△6.3为中级精度斜垫铁，△3.2为高级精度斜垫铁，△0.8为精密斜垫铁（磨床磨削平面而成）。

斜垫铁在使用中安设备的精密度选择垫铁的精度。

并非精度高的斜垫铁就适合所有设备。

应该按实际需要合理选择斜垫铁。

以达到使用斜垫铁的最初节约成本的目的。

精度对照表美表面粗糙度对照表中国旧标准(光洁度) 中国新标准(粗糙度)Ra美国标准(微米)Ra美国标准(微英寸)Ra▽ 4 6.3 8.00 320 6.30 250▽ 5 3.2 5.00 200 4.00 160 3.20 125▽ 6 1.6 2.50 100 2.00 80 1.60 63▽ 7 0.8 1.25 50 1.00 40 0.80 32▽ 8 0.4 0.63 25 0.50 20 0.40 16200*100；200*120；200*150；240*120；300*150；国内表面光洁度与表面粗糙度Ra、Rz数值换算表(单位：μm)[1]表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7表面粗糙度Ra 50 25 12.5 6.3 3.2 1.6 0.8 Rz 200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14表面粗糙度Ra 0.4 0.2 0.1 0.05 0.025 0.012 —Rz 3.2 1.6 0.8 0.4 0.2 0.1 0.05附：光洁度是老叫法，在90年后，国家公差标准改了叫粗糙度，上面的数字是指微观下，你所加工零件表面凹凸弧形的半径，单位是微米，老标准华8是新标准的0.8华7是1.6，华6是3.2，华5是6.3，华4是12.5，华3是25.新标准的粗糙度在3.2时零件表面是微见刀痕，1.6不见刀痕，0.8是能见人的影像，0.4是镜面状。

平垫铁规格
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
垫铁是生产线上不可缺少的重要部件。

它放于机械下面，支撑机械重量，具有减震的功能，还有支撑的作用，是常见的用于数控机床衰减机器自身的振动，减少振动力外传，它会阻止振动力的传入，还可调节机床水平高度。

广泛应用在各种加工设备、食品机械生产线。

放垫铁的主要目的是：通过调整垫铁的厚度，使安装的设备达到设计水平度和标高；增加设备的稳定以便于二次灌浆。

按作用不同分为调整垫铁、减震垫铁、防震垫铁。

按材质不同分为钢板垫铁(厚度在0．3~20毫米)和铸铁垫铁(厚度在20毫米以上)。

按垫铁的形状，可分为平垫铁、斜垫铁和可调垫铁。

斜垫铁必须成对使用。

平垫铁或斜垫铁的尺寸可以根据设备的重量选取。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

一、水泵安装方案1、垫铁的安装1.1垫铁组布置的原则为:在地脚螺栓两侧各放置一组,应尽量使垫铁靠近地脚螺栓,当地脚螺栓间距小于300毫米时,可在各地脚螺栓的同一侧放置一组垫铁。

对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。

相邻两垫铁组的间距,可根据泵的重量、底座的结构型式以及负荷分布等具体情况而定，一般为500毫米左右.1.2垫铁表面平整,无氧化皮、飞边等。

斜垫铁斜度一般为8/20~5/10,对于重心较高或振动较大的泵采用8/20的斜度为宜.1.3斜垫铁应配对使用,与平垫铁组成垫铁组时,一般不超过四层,薄垫铁应放在斜垫铁与厚平垫铁之间。

垫铁组的高度一般为30~～70毫米。

1.4放置垫铁前应铲出垫铁窝，垫铁直接放置在基础上，与基础接触应均匀，其接触面积应不小于50%。

平垫铁顶面水平度的允许偏差为2毫米/米，各垫铁组顶面的标高应与泵底面实际安装标高相符。

1.5泵找平后，垫铁组应露出底座10~30毫米。

地脚螺栓两侧的垫铁组，每块垫铁伸入泵底座底面的长度，均应超过地脚螺栓，且应保证泵的底座受力均衡。

若泵底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部。

1.6配对斜垫铁的搭接长度应不小于全长的3/4其相互间的偏斜角不大于3°。

1.7泵用垫铁找平、找正后，用0.25或0.5公斤重的手锤敲击检查垫铁组的松紧程度,应无松动现象。

用0.05毫米的塞尺检查,垫铁之间及垫铁与底座底面之间的间隙,在垫铁同一断面处从两侧塞入的长度总和,不得超过垫铁长(宽)度的1/3。

检查合格后应随即用电焊在垫铁组的两侧进行层间点焊固定，垫铁与泵底座之间不得焊接。

2、地脚螺栓2.1放置在预留孔中的地脚螺栓，应符合下列要求:地脚螺栓的光杆部份应无油污或氧化皮，螺纹部份涂油脂;螺栓应垂直无歪斜;地脚螺栓不应碰孔底，螺栓上的任一部位离孔壁的距离不得小于15毫米;拧紧螺母后，螺栓必须露出螺母螺栓直径的1/3~-2/3。

SH/T 3503—J113 垫铁隐蔽记录
工程名称：XXXXXX项目—60万
吨/年离子膜烧碱项目
单位名称：电解厂房
设备/结构名称阴极液冷却器位号10-EP-1273
垫铁布置位置示意图：
垫铁情况说明：
平垫铁尺寸（长×宽×高）：160×80×16 斜垫铁尺寸（长×宽×薄端高）：160×80×3斜度：1：12 每组垫铁构成：块数：1块平垫铁、2块斜垫铁；垫铁组高度：36mm
检查项目安装要求检查结果
设备找正数据符合规范要求□不符合 符合
垫铁规格符合施工方案要求□不符合 符合
垫铁布置位置符合规范要求□不符合 符合
每组垫铁块数符合规范要求□不符合 符合
每组垫铁高度符合设计文件和规范要求□不符合 符合
斜垫铁搭接长度符合规范要求□不符合 符合
垫铁间点焊固定符合规范要求□不符合 符合
结论：
经检查，□不符合 符合设计文件和规范要求，□不可以 可以隐蔽。

建设/监理单位总承包单位施工单位
专业工程师：
日期：年月日
专业工程师：
日期：年月日
施工班组长：
质量检查员：
专业工程师：
日期：年月日。

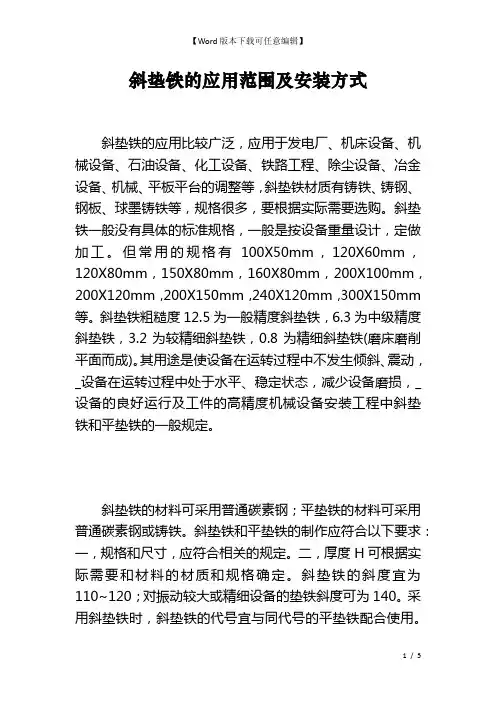

斜垫铁的应用范围及安装方式斜垫铁的应用比较广泛，应用于发电厂、机床设备、机械设备、石油设备、化工设备、铁路工程、除尘设备、冶金设备、机械、平板平台的调整等，斜垫铁材质有铸铁、铸钢、钢板、球墨铸铁等，规格很多，要根据实际需要选购。

斜垫铁一般没有具体的标准规格，一般是按设备重量设计，定做加工。

但常用的规格有100X50mm，120X60mm，120X80mm，150X80mm，160X80mm，200X100mm，200X120mm，200X150mm，240X120mm，300X150mm 等。

斜垫铁粗糙度12.5为一般精度斜垫铁，6.3为中级精度斜垫铁，3.2为较精细斜垫铁，0.8为精细斜垫铁(磨床磨削平面而成)。

其用途是使设备在运转过程中不发生倾斜、震动，_设备在运转过程中处于水平、稳定状态，减少设备磨损，_设备的良好运行及工件的高精度机械设备安装工程中斜垫铁和平垫铁的一般规定。

斜垫铁的材料可采用普通碳素钢；平垫铁的材料可采用普通碳素钢或铸铁。

斜垫铁和平垫铁的制作应符合以下要求：一，规格和尺寸，应符合相关的规定。

二，厚度H可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为110~120；对振动较大或精细设备的垫铁斜度可为140。

采用斜垫铁时，斜垫铁的代号宜与同代号的平垫铁配合使用。

斜垫铁应成对使用，成对的斜垫铁应采用同一斜度。

根据垫铁选用公式和设备情况，设备垫铁选用如下：二直接承受负荷的垫铁组，其位置和数量应附合以下要求：每个地脚螺栓近旁至少应有一组垫铁，垫铁组应尽量靠近地脚螺栓；有加强筋的容器底座，垫铁应垫在加强筋下。

b.采用平垫铁或斜垫铁找平时，一般应符合以下规定：直接承受负荷的垫铁组，应使用成对斜垫铁，两垫铁的斜面要相向使用，搭接长度应不小于全长的34；斜垫铁下面应有平垫铁。

调整后应将各块垫铁互相焊牢。

每一组垫铁均应放置整齐平稳，接触良好；垫铁表面的污油等应清理干净；设备找平后，各组垫铁均应被压紧，可用0.25kg手锤逐组轻击听音检查。

井下临时泵房水泵安装标准一、垫铁、基础螺栓及二次灌浆（1）保证项目1.1 泵体和主电机下安装的垫铁规定必须符合下列规定。

200kW 及其以上的水泵应符合下面二类的规定。

斜垫铁和平垫铁规格，按下表选择：类别斜垫铁 平垫铁 粗糙度 代号 L B C 斜度 材料 代号 L 斜度 材料 一 斜1 110 50 3 1：15 普通碳素钢 平1 1001：15铸铁或普通碳素钢▽2.5二 斜2 140 65 4 1：15 平2 130 1：15 ▽12.5 三 斜3 160 80 4 1：25 平3 150 1：25 ▽6.3四斜4≥1909051：25平4≥180 1：25 ▽3.2斜垫铁 平垫铁注：平垫铁厚度h 可按需要和材料情况决定，但铸铁平垫铁的厚度最小为20mm ，普通碳素钢平垫铁的厚度最小为10mm ；斜垫铁应与同号平整铁配合使用，即“斜1”配“平1”， “斜2”配“平2”，依此类推。

1.2 泵体和电机下的垫铁在基础上必须垫稳、垫实。

工程隐蔽前用0.2kg 手锤敲击检查。

1.3 基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。

1.4 二次灌浆1.4.1设备安装前，混凝土基础二次灌浆处应剁成麻面，放置垫铁部位，垫铁与基础面应接触良好，并在灌浆前用水冲洗干净。

1.4.2灌浆时，必须捣固密实，基础螺栓严禁产生歪斜。

1.4.3二次灌浆所用砂浆或混凝土的强度等级应比基础的混凝土强度等级高一级。

（2）基本项目2.1泵体和主电动机下垫铁组的位置应符合下列标准。

2.1.1合格要求：除机座下有指定的垫铁位置外，轴承下及基础螺栓两侧应设备垫铁，如条件限制可在一侧设置；垫铁组在能放稳和不影响灌浆的情况下，宜靠近基础螺栓；相邻两垫铁组间的距离宜为500~1000mm。

2.1.2优良要求：在合格的基础上，相邻两垫铁组的间距为600~800mm。

2.2泵体和主电动机找正后同组垫铁应符合下列标准。

2.2.1合格要求：各垫铁之间断续焊接牢固（铸铁垫铁可不焊）。

斜垫铁规格
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
垫铁按种类可分：铸铁斜垫铁，钢制斜垫铁，防爆斜垫铁三种。

其中铸铁斜垫铁材质为HT250，钢制斜垫铁是Q235低碳钢锻造或机械技工而成。

防爆斜垫铁材质为铍青铜斜。

斜垫铁的规格
斜垫铁一般没有具体规格，一般是按设备重量设计图纸，定做加工。

但常用的规格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。

50hz地轨安装斜垫铁常用规格是100*50,120*60 150*80 180*90 200*100等几种，厚度要根据导轨的高度来定的，斜度一般是多余3个以上，我们还给给客户订做过一种是150*80*30-8，需要开u型槽，槽的宽度是25-30，长度是110左右。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

垫铁行业标准及尺寸规格：1、垫铁按JB/T6607-93标准制造，用于机床设备的支撑安装、调整水平，产品有固定式和移动式。

规格螺栓可调高度单件承载力φ40×15M5×30525φ80×25M10×808250φ120×32M12×100121200φ160×35M16×120123500φ185×40M20×160124200φ200×55M22×160126500φ250×60M24×180127500φ315×70M30×2001295002、机床调整垫脚按JB/T8775-98标准制造，产品有二层和三层两种结构形式，用于机床设备的支撑安装、调整水平。

规格可调高度单件承载力135×50×404600160×80×5551200200×90×5562000220×110×6083500240×120×70104000280×130×80104500300×140×1001250003、防震垫铁按JB/T6607-93标准制造，用于机床设备的支撑安装.调整水平,产品有固定式和移动式.规格螺栓可调高度单件承载力φ40×15M5×30525φ80×25M10×808250φ120×32M12×100121200φ160×35M16×120123500φ185×40M20×160124200φ200×55M22×160126500φ250×60M24×180127500φ315×70M30×2001295004、减震垫铁按JB/T6607-93标准制造，用于机床设备的支撑安装、调整水平，产品有固定式和移动式。

中文词条名: 机械设备安装工程中斜垫铁和平垫铁的一般规定英文词条名:( 一) 斜垫铁的材料可采用普通碳素钢; 平垫铁的材料可采用普通碳素钢或铸铁。

( 二) 斜垫铁和平垫铁的制作应符合下列要求:１ . 规格和尺寸, 应符合附表的规定( 附图) 。

２ . 厚度Ｈ可根据实际需要和材料的材质和规格确定。

斜垫铁的斜度宜为１ / １０～１ / ２０; 对振动较大或精密设备的垫铁斜度可为１ / ４０。

( 三) 采用斜垫铁时, 斜垫铁的代号宜与同代号的平垫铁配合使用。

( 四) 斜垫铁应成对使用, 成正确斜垫铁应采用同一斜度。
