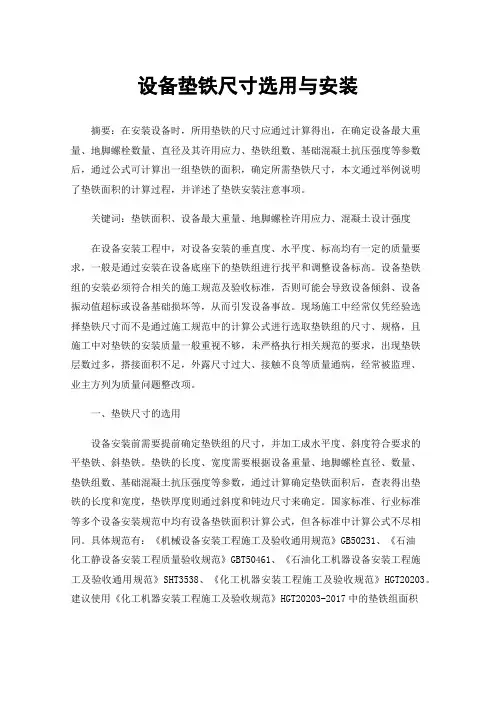

垫铁的选用与施工

设备安装垫铁规范在工程施工中，一般都会有垫铁的使用，用于配合设备安装。

但是，垫铁的规格和数量并不是随意确定的，而是需要遵循一定的规范。

本文将介绍设备安装垫铁规范，以便读者在施工过程中了解和正确使用垫铁。

1. 垫铁的分类和用途垫铁可以分为两种类型：立式垫铁和平行垫铁。

其中，立式垫铁适用于设备或管件安装在露天平台上，而平行垫铁则适用于设备或管件安装在室内平台上。

垫铁的作用主要有两点。

首先，它可以抵消设备或管件截面形状不规则或地面不平的不利影响，保证设备或管件的水平安装。

其次，垫铁还可以作为设备或管件的支撑，防止设备或管件因重量过大而变形或损坏。

2. 垫铁的规范在设备安装过程中，垫铁的规格和数量需要根据设备的重量和形状以及地面状态来确定。

一般而言，在选用垫铁时应注意以下几方面：（1）立式垫铁的尺寸应根据设备的截面形状和重心位置来选择。

在选用立式垫铁时，需留有足够空间以使设备能在垫铁内自由移动。

（2）平行垫铁的长度应不小于设备底座宽度，并且跨度不能大于设备底座宽度的两倍。

（3）垫铁的厚度应根据设备的重量来选择，以确保设备安装后平稳牢固。

（4）垫铁的数量应根据设备的重心位置和地面状态来确定。

当地面不平时，需要增加垫铁数量以保证设备的水平安装。

3. 垫铁的安装在安装垫铁时，应注意以下几点：（1）安装时应先确定垫铁的规格和数量，然后按照相应的间距和位置进行固定。

（2）立式垫铁应放置于设备截面形状较大的一侧，并与设备紧密配合。

平行垫铁应跨越于设备底座两端，并且间距应相同。

（3）安装后应检查设备的水平度，并进行必要的调整。

4. 总结在设备安装过程中，垫铁的选择和安装十分重要。

仅仅靠经验和感觉是不够的，需要遵循相关规范进行选择和安装，以确保设备的安全性和稳定性。

由于垫铁规范的地域和行业差异较大，有时需要根据实际情况进行具体调整，但总体原则仍然适用。

在实际施工中，工程师应认真对待垫铁规范的执行，以保证设备安装质量和工程安全。

.2.1 找正调平机械设备用的垫铁，应符合各类机械设备安装规范、设计或随机技术文件的要求；无规定时，机械设备常用的斜垫铁和平垫铁宜按本规范附录B选择。

5.2.2 当机械设备的载荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：1 每个地脚螺栓旁边至少应有一组垫铁；2 垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方；3 相邻两垫铁组间的距离宜为500mm～1000mm；4 设备底座有接缝处的两侧应各安放一组垫铁；5 每一垫铁组的面积，应大于或等于下式计算结果：100（Q1+Q2）A ≥ C（5.2.2—1）nR2式中 A——每组垫铁面积（mm）;Q1——设备等的质量加在垫铁组上的载荷（N）;R——基础或地坪混凝土的抗压强度（MPa），可取混凝土设计强度；n——垫铁组的组数；C——安全系数，宜取1.5～3；Q2——地脚螺栓拧紧所分布在垫铁组上的压力（N），可用下式计算：2Q2 ＝πd/4×σ×n1（5.2.2—2）式中：d——地脚螺栓直径（mm）；n1——地脚螺栓数量；σ——地脚螺栓材料的许用拉应力（Mpa）。

5.2.3 承受载荷的垫铁组，应使用成对斜垫铁，且在调平后灌浆前，用定位焊焊牢；承受重负荷或有较强连续振动的设备，宜使用平垫铁。

5.2.4 垫铁组的使用，应符合下列要求：1 每一垫铁组的块数不宜超过5块，且不宜采用薄垫铁；2 放置平垫铁时，厚的宜放在下面，薄的宜放在中间；3 垫铁的厚度不宜小于2mm；4 机械设备调整完成后，应将各垫铁相互用定位焊焊牢，铸铁垫铁可不焊。

5.2.5 每一垫铁组应放置整齐平稳，接触良好。

机械设备调平后，每组垫铁均应压紧，并应用手锤逐组轻击听音检查。

对高速运转机械设备的垫铁组，当采用0.05mm塞尺检查垫铁之间和垫铁与设备底座面之间的间隙时，在垫铁同一断面两侧塞入的总长度不应超过垫铁长度或宽度的1/3。

5.2.6 机械设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10mm～30mm；斜垫铁宜露出10mm～50mm。

垫铁规格选用及安装要求Iron Pad Specification Selection and InstallationRequirements根据《机械设备安装工程施工及验收通用规范》（GB50231-2009）及《电力建设施工及验收技术规范(建筑工程篇)》(SDJ69—87)，结合我厂通风机的结构、受力和载荷情况，特规定垫铁选用应该符合下列要求：According to General Code for Construction and Acceptance of Mechanical Equipment Installation Engineering(GB50231-2009)and Code of Erection and Acceptance of Electric Power Construction (Section of Architectural Engineering)(SDJ69—87),and in combination with our ventilation fan’s structure,stress and load conditions,the iron pads selected shall meet the following requirements:1、放置垫铁处的混凝土面必须凿平，纵横水平；垫铁与混凝土的接触面应均匀，且不小于75%；1.The concrete surface where an iron pad will be placed shall be chiseled to be flat and kept level horizontally and vertically;the contact area of iron pad and concrete shall be uniform,and not less than75%;2、垫铁宽度一般为90～110mm，长度一般为160～200mm，斜垫铁的斜度一般为1∶10～1∶20，薄边不小于4mm；2.The iron pad is generally90～110mm wide and160～200mm long; the wedged iron pad generally has an inclination of1:10～1:20,and the feather edge is not less than4mm;3、每一叠垫铁组一般用二块平垫铁和一对斜垫铁（特殊情况可以增加个数，但每叠不应超过5个，一对斜垫铁算一个），较厚的放在下面，薄的放置在中间，伸出基框两端均匀（平垫铁宜露出10~30mm；斜垫铁宜露出10~50mm），放置整齐；3.Each stack of iron pads is generally composed of two flat iron pads anda pair of wedged iron pads(iron pad number may be increased in special cases,but each stack shall not include more than5ones,and a pair of wedged iron pads will be taken as one iron pad);a thicker one is placed below and a thinner one in the middle,and their two ends stretching out of the base frame shall be uniform(a flat iron pad is suggested to stretch out by10~30mm;a wedged iron pad is suggested to stretch out by 10~50mm),and they shall be placed in order;4、垫铁表面应平整，表面粗糙度要求为，垫铁之间及垫铁与基框之间接触应良好，用0.05mm塞尺检查，塞入深度不超过垫铁接触长度的20%；4.The iron pad surface shall be smooth,with a required surfaceroughness.A good contact shall be kept between the iron pads and between the iron pad and base frame,which will be checked with 0.05mm feeler gauge,and the stuffing depth shall not exceed20%of iron pad contact length;5、每个地脚螺栓旁应有四组垫铁，在能放稳和不影响二次灌浆的情况下，尽量靠近地脚螺栓；基框在地脚螺栓拧紧后不得变形，基框底板与混凝土接触部位必须清除干净；支腿支撑筋处应布置垫铁组（靠近地脚螺栓的支撑筋下垫铁可与地脚螺栓垫铁共用）；具体布置要求详见图一；5.Four groups of iron pads shall be arranged beside each anchor bolt,and they shall be better to approach the anchor bolt as close as possible when they can be placed stably and secondary grouting will be not affected;the base frame shall be free of deformation after fastening of anchor bolt,and the contact surface of frame slab and concrete shall be cleaned;the leg support rod shall be arranged with iron pads(the iron pads under the support rod close to anchor bolt may be shared with those of anchor bolt).The specific arrangement requirements are as shown in Figure I:6、在机械安装结束后，用小锤轻击检查垫铁，应无松动现象，并将各层垫铁点焊牢固（垫铁材质选用Q235），连成整体。

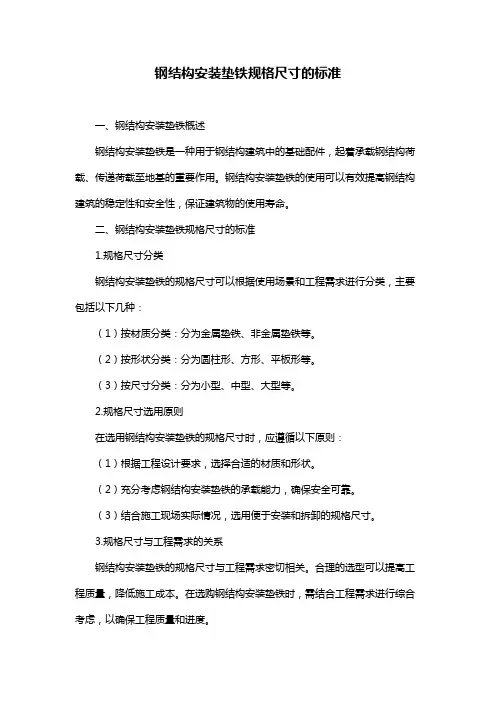

钢结构安装垫铁规格尺寸的标准一、钢结构安装垫铁概述钢结构安装垫铁是一种用于钢结构建筑中的基础配件，起着承载钢结构荷载、传递荷载至地基的重要作用。

钢结构安装垫铁的使用可以有效提高钢结构建筑的稳定性和安全性，保证建筑物的使用寿命。

二、钢结构安装垫铁规格尺寸的标准1.规格尺寸分类钢结构安装垫铁的规格尺寸可以根据使用场景和工程需求进行分类，主要包括以下几种：（1）按材质分类：分为金属垫铁、非金属垫铁等。

（2）按形状分类：分为圆柱形、方形、平板形等。

（3）按尺寸分类：分为小型、中型、大型等。

2.规格尺寸选用原则在选用钢结构安装垫铁的规格尺寸时，应遵循以下原则：（1）根据工程设计要求，选择合适的材质和形状。

（2）充分考虑钢结构安装垫铁的承载能力，确保安全可靠。

（3）结合施工现场实际情况，选用便于安装和拆卸的规格尺寸。

3.规格尺寸与工程需求的关系钢结构安装垫铁的规格尺寸与工程需求密切相关。

合理的选型可以提高工程质量，降低施工成本。

在选购钢结构安装垫铁时，需结合工程需求进行综合考虑，以确保工程质量和进度。

三、钢结构安装垫铁的应用1.钢结构安装垫铁在不同工程中的应用钢结构安装垫铁广泛应用于各类钢结构建筑中，如工业厂房、高层住宅、桥梁、塔架等。

在不同的工程中，钢结构安装垫铁的选用和应用方式各有特点。

2.钢结构安装垫铁在各类建筑中的搭配使用钢结构安装垫铁在各类建筑中的搭配使用，可以有效提高建筑物的稳定性和安全性。

如在高层住宅工程中，采用高强度、耐磨损的金属垫铁，以确保住宅结构的稳定；在桥梁工程中，选用具有良好抗压性能的非金属垫铁，以适应桥梁大跨度、轻质高强的设计要求。

四、注意事项及维护1.安装过程中的注意事项（1）垫铁的放置位置应准确，确保与钢结构轴线平行。

（2）安装时应保证垫铁与基础表面平整，接触紧密。

（3）相邻垫铁间应有足够的接触面积，以保证荷载传递均匀。

2.钢结构安装垫铁的维护与保养（1）定期检查垫铁表面，清除油污、氧化皮等。

冲床防震垫铁的使用说明冲床防震垫铁优势：防震垫铁是冲床安装不可缺少的一种辅件。

根据传统的安装方法,一般要进行挖预留孔、放上冲床、串入地脚螺栓、灌注水泥、待水泥保养期(需2~3个星期)满后再调整水平、拧紧地脚螺栓的螺母。

这样势必造成安装周期长、施工费用高。

冲床垫脚在安装冲床不需设置地脚螺栓与地面固定，良好的减震和相当的垂直挠度，使冲床稳定于地面。

节省安装费用，缩短安装周期。

拚弃了传统安装方法,不挖地基,安装简便,调整容易,节省成本,并具有隔震消震的效果。

使用时将防震垫螺杆1串入压力冲床脚孔中,通过螺杆1调整好冲床安装水平后,再拧紧螺母就可投入生产。

同时减震橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动力的传入，保证加工尺寸精度及质量，控制建筑物结构谐振传播振动力和噪音。

良好的减振和相当的垂直挠度，使冲床稳定于地面，节省安装费用，缩短安装周期。

可根据生产随时调换冲床位置，消除二次安装费用，使冲床楼上安装成为可能。

冲床防震垫铁材质：冲床防震垫铁通常选用HT200-300材质。

并按JB/T7949-99标准制造。

可根据用户的实际需求生产各种材质垫铁产品。

冲床防震垫铁的安放位置：垫铁一般应在靠近地脚螺栓的两侧安放，称标准垫法。

根据设备底座的大小、构造型式和地脚螺栓间距的不同，还有不同的垫法。

例如：当设备底座小i地脚螺栓间距较近时，可采用在两根地脚螺栓之间只安放一组垫铁的十字垫法；当地脚螺栓间距较远时，除采用标准垫法外，还需采用在中间增加一组垫铁的辅助垫法；对大型设备可根据底座形状和地脚螺栓间距的大小，采用包括标准垫法、十字垫法和辅助垫法的混合垫法。

每一垫铁组的垫铁块数越少越好，一般不宜超过5块，其高度为50～100mm，放置要平稳，接触要良好。

设备找平、找正后，每一垫铁组都要被压紧，各垫铁问应相互点焊牢固；垫铁应露出设备底座外缘10～50cm。

冲床防震垫铁可调高度：可调整高度为3mm--15mm铸铁调整垫铁调整方便，迁移灵活，不用打洞埋设地脚螺丝，不破坏地面，是冲床设备安装工艺的一大改革。

目录一、工程概况 (2)二、施工依据 (3)三、施工程序 (4)四、施工具备的条件 (4)五、施工的准备 (4)1、基础验收 (5)2、设备开箱 (7)3、垫铁准备，选用及操作 (8)4、垫铁的安装与布置原则 (9)5、临时垫铁找正法 (10)6、垫铁的布置要符合以下标准 (10)六、主要设备的安装 (11)1、室外主要静止设备安装 (12)2、空分塔及塔内设备安装 (13)3、空气压缩机组的安装 (18)4、氧压机、氮压机的安装 (20)5、其它设备的安装 (26)七、工程质量保证措施 (28)八、施工安全技术措施 (29)一、工程概况湘潭梅塞尔气体有限公司40000Nm3/h空分工程设备安装包括运转设备空气压缩机、氧气压缩机、氮气压缩机、膨胀机、水泵及低温液体泵等，静置设备空分塔、膨胀机、分子筛吸附器、空冷塔、水冷塔、加热器、冷却器等；其中空气透平缩机为尤迈克（MAN-TURBO）产品，氧气压缩机为杭氧产品、氮气压缩机为英格索兰产品。

MAN-TURBO空压机是进口设备中具有重要代表性的设备，由于整体重量大，为方便运输，压缩机分成数箱散件发货单件重量小于50吨，组厂房内行车的最大起重量是50吨。

这样主厂房大门的高度应满足货车进出和吊装的要求；机组安装及管道组装使用厂房配套行车，以满足安装、调试的需要。

此设备安装方案是我公司结合以前所施工的同类无氢制氩空分装置设备安装总结、我公司在包钢40000m3/h无氢制氩空分装置施工的经验、制氧行业的有关标准以及同类型制氧设备制造厂的技术文件为编写依据，在这里我们仅概括性地叙述设备安装所涉及的内容，在实际施工中与外方有关专家配合进行。

二、施工依据1）《机械设备安装工程施工及验收通用规范》GB50231-982）《压缩、风机、泵安装工程施工及验收规范》GB50275-983）《制冷设备、空气分离设备安装工程施工验收规范》GB50274-984）《起重设备安装工程施工及验收规范》GB50278-985）杭氧厂随机带的技术文件、安装说明书及使用说明书。

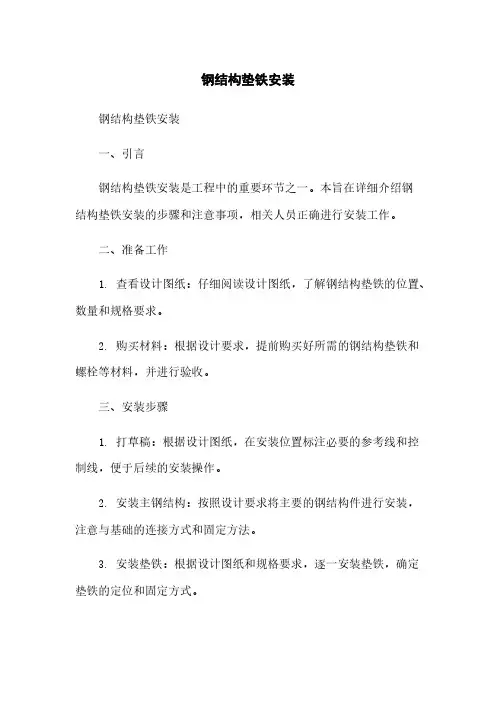

钢结构垫铁安装钢结构垫铁安装一、引言钢结构垫铁安装是工程中的重要环节之一。

本旨在详细介绍钢结构垫铁安装的步骤和注意事项，相关人员正确进行安装工作。

二、准备工作1. 查看设计图纸：仔细阅读设计图纸，了解钢结构垫铁的位置、数量和规格要求。

2. 购买材料：根据设计要求，提前购买好所需的钢结构垫铁和螺栓等材料，并进行验收。

三、安装步骤1. 打草稿：根据设计图纸，在安装位置标注必要的参考线和控制线，便于后续的安装操作。

2. 安装主钢结构：按照设计要求将主要的钢结构件进行安装，注意与基础的连接方式和固定方法。

3. 安装垫铁：根据设计图纸和规格要求，逐一安装垫铁，确定垫铁的定位和固定方式。

4. 运输吊装：根据安装位置和重量要求，采用合适的吊装设备进行运输和吊装操作。

5. 定位调整：在安装过程中，根据需要进行定位和调整，确保钢结构与垫铁的连接精准。

6. 螺栓连接：使用适当的螺栓将钢结构和垫铁连接起来，确保连接牢固而稳定。

7. 检查验收：完成安装后，对钢结构和垫铁进行检查和验收，确保符合设计要求和安全标准。

四、注意事项1. 安全第一：在安装过程中，必须严格遵守相关安全操作规程和操作规范，确保人员安全。

2. 材料质量：要确保所使用的钢结构垫铁和螺栓等材料符合国家标准，并进行验收合格。

3. 测量精度：在安装过程中，要使用合适的测量工具和设备，保证测量的精确度和准确性。

4. 固定方式：根据钢结构垫铁的形状和位置，选用合适的固定方式和连接方法，确保稳定可靠。

5. 安装顺序：按照设计图纸和施工方案的要求，严格按照安装顺序进行施工，避免出现错误。

附件：1. 设计图纸：附上与钢结构垫铁安装相关的设计图纸。

2. 材料清单：列出所需的钢结构垫铁、螺栓等材料的种类、规格和数量。

法律名词及注释：1.安全操作规程：指根据国家相关法律法规和行业要求，制定的保障施工安全的操作规范。

2.国家标准：指由国家相关部门制定并发布的统一规定产品质量和安全要求的标准文件。

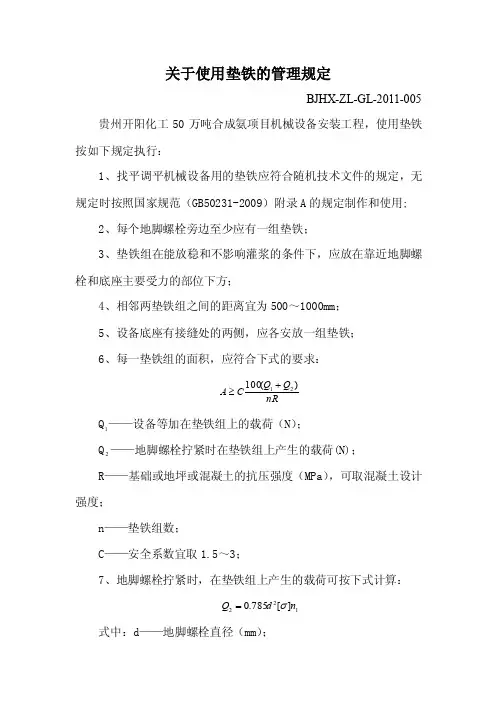

关于使用垫铁的管理规定BJHX-ZL-GL-2011-005贵州开阳化工50万吨合成氨项目机械设备安装工程，使用垫铁按如下规定执行：1、找平调平机械设备用的垫铁应符合随机技术文件的规定，无规定时按照国家规范（GB50231-2009）附录A 的规定制作和使用;2、每个地脚螺栓旁边至少应有一组垫铁；3、垫铁组在能放稳和不影响灌浆的条件下，应放在靠近地脚螺栓和底座主要受力的部位下方；4、相邻两垫铁组之间的距离宜为500～1000mm ；5、设备底座有接缝处的两侧，应各安放一组垫铁；6、每一垫铁组的面积，应符合下式的要求：nRQ Q CA )(10021+≥ Q 1——设备等加在垫铁组上的载荷（N ）；Q 2——地脚螺栓拧紧时在垫铁组上产生的载荷(N)；R ——基础或地坪或混凝土的抗压强度（MPa ），可取混凝土设计强度；n ——垫铁组数；C ——安全系数宜取1.5～3；7、地脚螺栓拧紧时，在垫铁组上产生的载荷可按下式计算：122][785.0n d Q σ=式中：d ——地脚螺栓直径（mm ）；n——地脚螺栓数量；1[ ]——地脚螺栓材料的许用应力（MPa）；8、垫铁组的使用应符合下列要求：<1>承受载荷的垫铁组应使用成对斜垫铁；<2>承受重负荷或有连续震动的设备宜使用平垫铁；<3>每一垫铁组的块数不宜超过5块；<4>放置平垫铁时，厚的宜放在下面，薄的宜放在中间；<5>垫铁厚度不宜小于2mm；<6>除铸铁垫铁外，各垫铁相互之间应用定位焊焊牢；<7>每组垫铁应放置平稳，并接触良好，机械设备调平后，垫铁端面露出设备地面外缘，平垫铁宜露出10～30mm；斜垫铁宜露出10～50mm；垫铁组伸入设备底座长度应超过设备地脚螺栓的中心。

9、钢结构立柱的找平调平，也可以使用垫铁。

一般钢柱安装用的垫铁为非标准，施工时可根据安装构件底座面积的大小自行选用垫铁的尺寸。

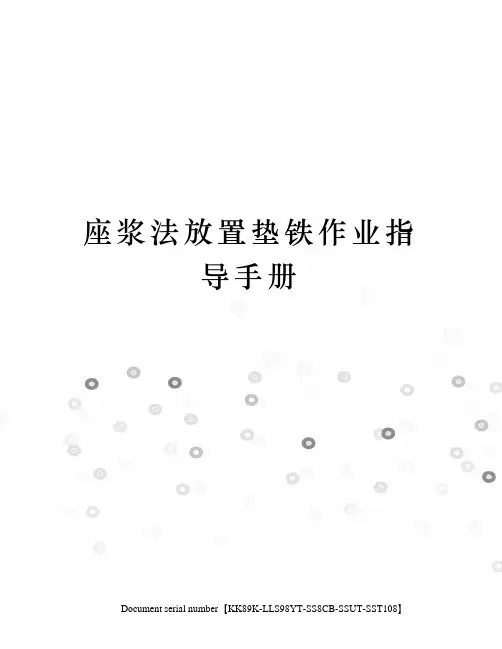

座浆法放置垫铁作业指导手册Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】1座浆法放置垫铁概况1.1座浆法是近年来研究和发展起来的一项新工艺。

座浆法放置垫铁首先在基础上放垫铁部位凿一个坑，用早强、快硬、微膨胀浇筑水泥配制成的混凝土填满，再在它的上面放置一块平垫铁。

然后在垫铁四周拍打混凝土使其表面呈“浆状”，故称座浆垫铁。

座浆用的原材料主要有水泥胶合材料，使配成的混凝土具有早强、快硬带微膨胀的特性。

1.2座浆法垫铁的优点1.2.1质量好，强度高，混凝土与垫铁粘结牢固。

座浆层与垫铁的接触面积在90%以上，而且与基础有良好的结合，垫铁稳定性好，混凝土强度高，座浆后1天的抗压强度超过20Mpa。

1.2.2工效提高，如用研磨法施工，影响设备安装进度，精度也难以达到要求，采用座浆法，不仅减轻了劳动强度，而且提高工效5-9倍。

1.2.3简化备料，节省钢材。

座浆法放置垫铁块数少，与研磨法相比，在一般情况下，每组垫铁只用一块平垫铁，或用“两斜一平”规格相同的三块垫铁，从而简化了备料，也节省了钢材。

2座浆混凝土的配制2.1原材料应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定。

2.1.1水泥：选用高标号早强、快硬或微膨胀的浇筑水泥，一般采用625号浇筑水泥。

2.1.2石子：粒度宜为5-15mm，且片状颗粒少的碎石。

2.1.3砂：要求干净、含泥少的普通黄沙。

2.1.4水：普通施工用水，但切忌有油。

2.2座浆混凝土的配比2.2.1座浆混凝土的混合（质量）比如下：高标号浇筑水泥（625#）：1砂：1石子：1水：0.33-0.342.2.2座浆混凝土强度目标值40Mpa。

2.3配制方法：2.3.1将称量好的材料倒在拌板上干拌均匀，再加水搅拌，视颜色一致为合格，且用手抓成团，松开手轻轻一放即散为配比合格。

搅拌好的混凝土不得加水使用。

2.3.2座浆混凝土应分散搅拌，随拌随用。
