常用家庭防入侵探测器介绍4 之被动红外+微波探测器
作者：罗海成luohaicheng
本文首稿发表于：螺旋桨[智能建筑/智能家居专业知识分享博客]
本文感谢：杭州人更电子科技有限公司、我要安居乐技术支持。
昨天我们聊了家用常用防盗探测器中的微波探测技术，微波探测器工作原理以及安装与注意事项，我们也知道家用探测器中单技术微波探测器很少用，一般最常用的是与被动红外一起使用，组成被动红外与微波双技术探测器，也叫双鉴探测器，如下图。双技术复合探测器可以有效降低误报率，是家用探测器中比较理想的探测器，也是使用比较多的探测器。现在很多厂家突出探测器的稳定性，低误报率，推出三技术探测器，甚至四技术探测器，不管采用几种探测技术，我们统称为复合探测器。

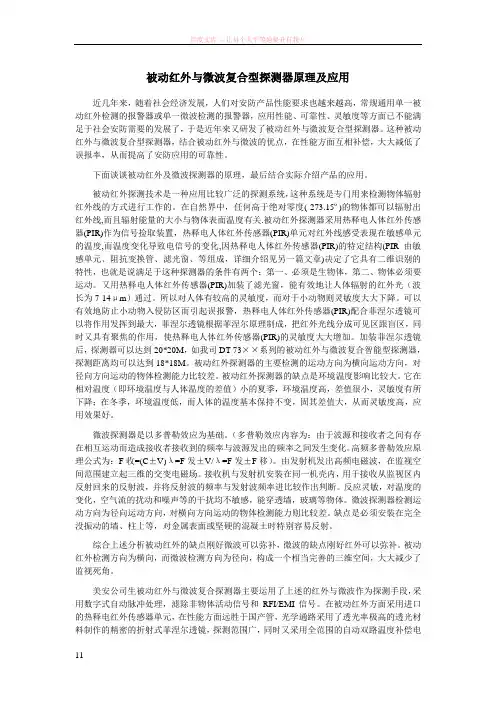

什么是被动红外+微波探测器，顾名思义探测器采用了被动红外传感技术与微波探测技术，那么两种技术是如何工作呢？当然之前我们已经知道被动红外与微波探测技术各自独立工作的原理。那么两种技术合在一起到底最后听谁的呢？由谁决定报警信号的输出呢？其实很简单，为了提高探测的准确性，两种技术在使用时采用了相与的关系。简单来理解，就是两个人对一个事情表态，两个人都表决通过，这个事才能通过。也就是说，被动红外探测到有活动人体，微波也探测到有活动人体，这个时候探测器才输出报警信号。
我们知道被动红外的探测特性，最高灵敏度的探测安装位置是与活动物体运动方向成垂直方向，也就是90度，而微波探测器最高灵敏度的探测安装位置是与活动物体成径向运动，也就是0度。那么问题来了，被动红外+微波探测器如何安装探测灵敏度最高。通过分析被动红外探测器的特性与微波探测器的特性，我们可得出结论。被动红外+微波探测器最高灵敏度的探测安装位置，应该是与活动物体运动方向成45度。
被动红外+微波探测器探测安装位置，结合两种探测技术的特点，应该注意如下几点。

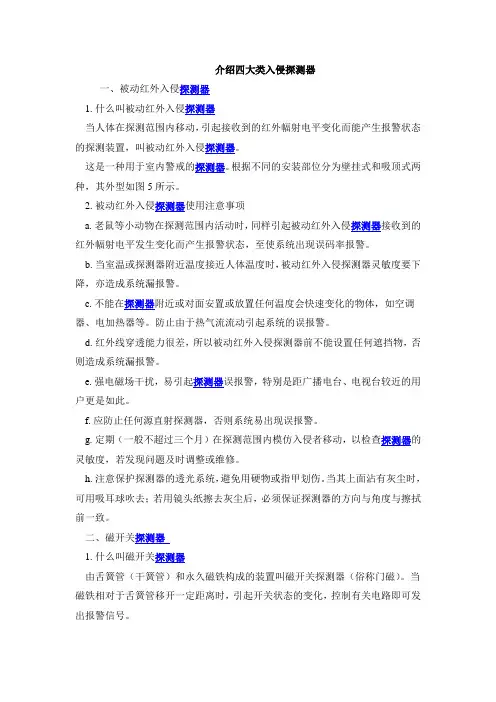

1、不宜面对玻璃门窗。被动红外探测器正对玻璃门窗，会有两个问题：一是白光干扰，显然PIR对白光具有很强的抑制功能，但毕竟不是100%的抑制。因此避免正对玻璃门窗，可以避免强光的干扰。二是避免门窗外复杂的环境干扰，比如人群流动、车辆等。
2不宜正对冷热通风口或冷热源。被动红外探测器感应作用是与温度的变化具有密切的关系。冷热通风口和冷热源均有可能引起探测器的误报，对有些低性能的探测器，有时通过门窗的空气对流也会造成误报。
3、微波段的电磁波由于波长较短，穿透力强，玻璃、木板、砖墙等非金属材料都可穿透。所以在安装时不要面对室外，以免室外有人通过引起误报。
4、金属物体对微波反射较强，在探测器防范区域内不要有大面积（或体积较大）物体存在，如铁柜等。否则在后阴影部分会形成探测盲区，造成防范漏洞。
5、探测器的安装高度与安装方式根据产品说明书特性，不能随意安装。
