有线被动红外探测型号 有线被动红外探测器参数介绍

红外探测器原理安防2007-10-16 10:17:07 阅读888 评论3 字号：大中小订阅被动红外探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。

而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。

近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

㈠被动红外报警探测器在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射越强。

人是恒温动物，红外辐射也最为稳定。

我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。

探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。

被动红外入侵探测器形成的警戒线一般可以达到数十米。

被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。

其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。

红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内．被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。

单波束PIR采用反射聚焦式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。

这种方式的探测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。

因此又称为直线远距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。

十类入侵报警探测器分类介绍（1）被动红外入侵探测器①什么叫被动红外入侵探测器当人体在探测范围内移动，引起接收到的红外幅射电平变化而能产生报警状态的探测装置，叫被动红外入侵探测器。

这是一种用于室内警戒的探测器。

根据不同的安装部位分为壁挂式和吸顶式两种，其外型如图5所示。

②被动红外入侵探测器使用注意事项a.老鼠等小动物在探测范围内活动时，同样引起被动红外入侵探测器接收到的红外幅射电平发生变化而产生报警状态，至使系统出现误码率报警。

b.当室温或探测器附近温度接近人体温度时，被动红外入侵探测器灵敏度要下降，亦造成系统漏报警。

c.不能在探测器附近或对面安置或放置任何温度会快速变化的物体，如空调器、电加热器等。

防止由于热气流流动引起系统的误报警。

d.红外线穿透能力很差，所以被动红外入侵探测器前不能设置任何遮挡物，否则造成系统漏报警。

e.强电磁场干扰，易引起探测器误报警，特别是距广播电台、电视台较近的用户更是如此。

f.应防止任何源直射探测器，否则系统易出现误报警。

g.定期（一般不超过三个月）在探测范围内模仿入侵者移动，以检查探测器的灵敏度，若发现问题及时调整或维修。

h.注意保护探测器的透光系统，避免用硬物或指甲划伤。

当其上面沾有灰尘时，可用吸耳球吹去；若用镜头纸擦去灰尘后，必须保证探测器的方向与角度与擦拭前一致。

（2）磁开关探测器①什么叫磁开关探测器由舌簧管（干簧管）和永久磁铁构成的装置叫磁开关探测器（俗称门磁）。

当磁铁相对于舌簧管移开一定距离时，引起开关状态的变化，控制有关电路即可发出报警信号。

磁开关探测器接触点形式可分为：H型：常开型触点D型：常闭型触点Z型：转换型触点②磁开关探测器使用注意事项（以H型为例）。

a.在设防区工作人员下班后务必插好门窗，否则由于门窗的晃动会导致系统误报警。

b.注意检查舌簧和磁铁间隙（特别是换季阶段），间隙过大可能导致误报警；过小产生磨擦会损坏舌簧管。

c. 舌簧管的触点，有时会有粘接现象，此时系统易产生漏报警。

被动式红外探测器的原理、分类与安装使用注意事项核心提示：被动式红外探测器的工作原理、分类与安装使用注意事项：随着国内安防意识得增强，各种防盗报警设备被越来越广泛的应用于各种安防项目中，并呈现出高速发展的态势，使得防盗报警系统和人们的日常生活越来越贴近，但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。

本文介绍了防盗系统中嘴唇那个用的探测器：被动式红外探测器，常称：红外探头的的组成，类型及工作原理等，希望能对读者有所帮助。

红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器。

红外探头|被动式红外探测器|防盗报警设备|报警器材|防盗报警器材|入侵探测器|防盗探测器被动式红外探测器的工作原理、分类与安装使用注意事项随着国内安防意识得增强，各种防盗报警设备被越来越广泛的应用于各种安防项目中，并呈现出高速发展的态势，使得防盗报警系统和人们的日常生活越来越贴近，但由于人们对防盗报警知识不够了解而出现了很多的误解和产品的误操作。

本文介绍了防盗系统中嘴唇那个用的探测器：被动式红外探测器，常称：红外探头的的组成，类型及工作原理等，希望能对读者有所帮助。

防盗报警系统的前端探测部分主要是各种类型的探测器，其中最主要的是入侵探测器。

入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成，入侵探测器主要包括有主动红外入侵探测器、被动红外入侵探测器、微波入侵探测器、微波和被动红外复合入侵探测器、超声波入侵探测器、振动入侵探测器、音响入侵探测器、磁开关入侵探测器、超声和被动红外复合入侵探测器等，其中最常用的是被动红外探测器。

被动红外探测器的组成：被动红外探测器主要是探测接收外界的红外辐射，探测器本身不发射任何能量，而只对人体发出的红外线波段敏感。

人体辐射的红外光波长是3～50μm，其中8-14μm占46%，峰值波长在9.5μm，所以被动红外探测器主要是接收波长8~14μm的红外辐射。

红外线传感器是利用红外线来进行数据处理的一种传感器，有灵敏度高等优点，红外线传感器可以控制驱动装置的运行。

红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用，下面来看看红外传感器分类及型号。

传感器的主要分类：一、按用途压力敏和力敏传感器、位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器。

二、按原理振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器、生物传感器等。

三、按输出信号模拟传感器：将被测量的非电学量转换成模拟电信号。

数字传感器：将被测量的非电学量转换成数字输出信号（包括直接和间接转换）。

膺数字传感器：将被测量的信号量转换成频率信号或短周期信号的输出（包括直接或间接转换）。

开关传感器：当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。

四、按其制造工艺集成传感器是用标准的生产硅基半导体集成电路的工艺技术制造的。

通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。

薄膜传感器则是通过沉积在介质衬底（基板）上的，相应敏感材料的薄膜形成的。

使用混合工艺时，同样可将部分电路制造在此基板上。

厚膜传感器是利用相应材料的浆料，涂覆在陶瓷基片上制成的，基片通常是Al2O3制成的，然后进行热处理，使厚膜成形。

陶瓷传感器采用标准的陶瓷工艺或其某种变种工艺（溶胶、凝胶等）生产。

完成适当的预备性操作之后，已成形的元件在高温中进行烧结。

厚膜和陶瓷传感器这二种工艺之间有许多共同特性，在某些方面，可以认为厚膜工艺是陶瓷工艺的一种变型。

每种工艺技术都有自己的优点和不足。

由于研究、开发和生产所需的资本投入较低，以及传感器参数的高稳定性等原因，采用陶瓷和厚膜传感器比较合理。

五、按测量目物理型传感器是利用被测量物质的某些物理性质发生明显变化的特性制成的。

化学型传感器是利用能把化学物质的成分、浓度等化学量转化成电学量的敏感元件制成的。

红外报警探测器型号红外报警探测器技术参数红外报警探测器型号用哪个？广州艾礼富电子红外报警探测器数字式自动八温区温度补偿技术，标准触发响应/双脉冲触发响应可选;灵敏度高\中\低三档可选，360°全方位俯视监测，在安装高度为4.5米时，监测φ9米范围(防10KG 以内宠物),常闭输出。

以下是红外报警探测器技术参数介绍。

ws-6oozx是一种综合当今安防领域新科技的高性能探测器, 采用高精度被动红外装置和模糊逻辑数码核心组成, 外壳采用工程尼龙制作,造型优美。

专为现代防护系统而设计的吸顶安装式袖珍型被动红外线移动探测器, 它适合在家居、商店、仓库等场合中使用。

突出特点:a、低噪声、双基元红外线感应器b、极向转换信号处理c、保安逻辑电路集成于微处理器d、表面贴片元件技术,有效抑制电磁干扰及射频干扰e、标准触发响应、双脉冲发响应产品规格：电源电压: 9~ 16VDV工作电流:静态20mV,报警16mA(12V电源) 上电自检:红灯闪烁一次, 90秒后进入工作被动红外: (见图2)传感器:特制低噪双元结构感应灵敏度:高/中/低灵敏度3档可选透镜视窗: 31个探测角度: 360度探测范围: 离地面4. 5米时, 覆盖圈直径7. 3米,高地面6米时,覆盖圈直径9米。

温度补尝:领先领八温区补尝技术报警指示: 红色指示灯亮2秒报警防拆及信号输出端有关参数报警端口:平常为连通,报警时断开,接点容量100㎃/30VDC防拆开关:平常为速通,外壳被断开时,,接点容量100mA/24VDC产品尺寸:96*25m环境条件:-40°C~ 55°C保存温度:50°C~ 65°C抗电磁干扰:>30V/M抗白光干扰:>6500LUX为了保障您的权益，请通过正规渠道购买我们的产品，本产品通过3C认证专利保护，产品贴有防伪标签，包装印有微信二维码，方便提供技术支持。

以上就是红外报警探测器型号及功能参数介绍，找红外报警探测器登陆广州艾礼富电子官网咨询了解。

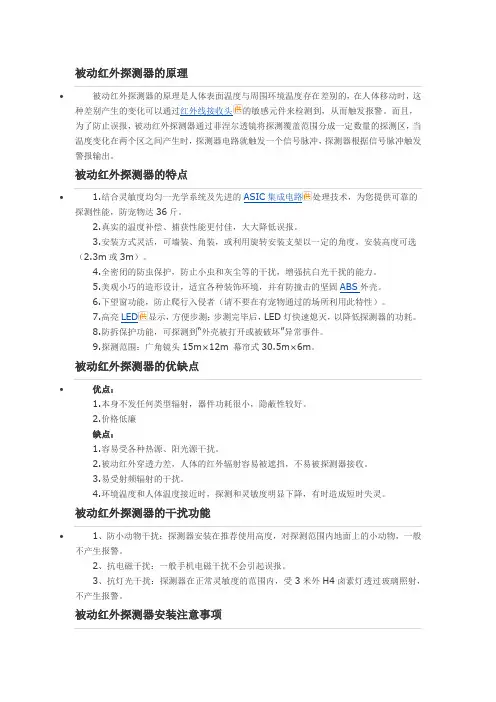

被动红外探测器的原理•被动红外探测器的原理是人体表面温度与周围环境温度存在差别的，在人体移动时，这种差别产生的变化可以通过红外线接收头的敏感元件来检测到，从而触发报警。

而且，为了防止误报，被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区，当温度变化在两个区之间产生时，探测器电路就触发一个信号脉冲，探测器根据信号脉冲触发警报输出。

被动红外探测器的特点• 1.结合灵敏度均匀一光学系统及先进的ASIC集成电路处理技术，为您提供可靠的探测性能，防宠物达36斤。

2.真实的温度补偿、捕获性能更付佳，大大降低误报。

3.安装方式灵活，可墙装、角装，或利用旋转安装支架以一定的角度，安装高度可选（2.3m或3m）。

4.全密闭的防虫保护，防止小虫和灰尘等的干扰，增强抗白光干扰的能力。

5.美观小巧的造形设计，适宜各种装饰环境，并有防撞击的坚固ABS外壳。

6.下望窗功能，防止爬行入侵者（请不要在有宠物通过的场所利用此特性）。

7.高亮LED显示，方便步测；步测完毕后，LED灯快速熄灭，以降低探测器的功耗。

8.防拆保护功能，可探测到“外壳被打开或被破坏”异常事件。

9.探测范围：广角镜头15m×12m 幕帘式30.5m×6m。

被动红外探测器的优缺点•优点：1.本身不发任何类型辐射，器件功耗很小，隐蔽性较好。

2.价格低廉缺点：1.容易受各种热源、阳光源干扰。

2.被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探测器接收。

3.易受射频辐射的干扰。

4.环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

被动红外探测器的干扰功能•1、防小动物干扰：探测器安装在推荐使用高度，对探测范围内地面上的小动物，一般不产生报警。

2、抗电磁干扰：一般手机电磁干扰不会引起误报。

3、抗灯光干扰：探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。

被动红外探测器安装注意事项•1、根据说明书确定正常的安装角度安装高度不是随意的，会影响探测器的灵敏度和防小宠物的效果。

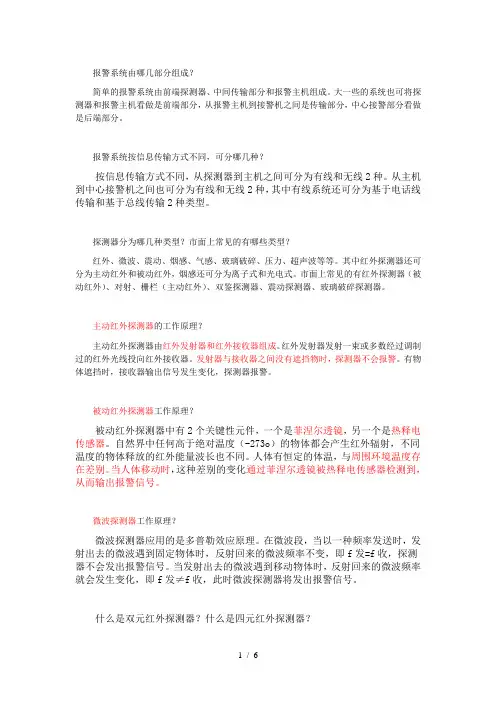

报警系统由哪几部分组成？简单的报警系统由前端探测器、中间传输部分和报警主机组成。

大一些的系统也可将探测器和报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。

报警系统按信息传输方式不同，可分哪几种？按信息传输方式不同，从探测器到主机之间可分为有线和无线2种。

从主机到中心接警机之间也可分为有线和无线2种，其中有线系统还可分为基于电话线传输和基于总线传输2种类型。

探测器分为哪几种类型？市面上常见的有哪些类型？红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。

其中红外探测器还可分为主动红外和被动红外，烟感还可分为离子式和光电式。

市面上常见的有红外探测器（被动红外）、对射、栅栏（主动红外）、双鉴探测器、震动探测器、玻璃破碎探测器。

主动红外探测器的工作原理？主动红外探测器由红外发射器和红外接收器组成。

红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。

发射器与接收器之间没有遮挡物时，探测器不会报警。

有物体遮挡时，接收器输出信号发生变化，探测器报警。

被动红外探测器工作原理？被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。

自然界中任何高于绝对温度（-273o）的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。

人体有恒定的体温，与周围环境温度存在差别。

当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。

微波探测器工作原理？微波探测器应用的是多普勒效应原理。

在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。

当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。

什么是双元红外探测器？什么是四元红外探测器？把2个性能相同，极性相反的热释电传感器整合在一起的探测器是双元探测器。

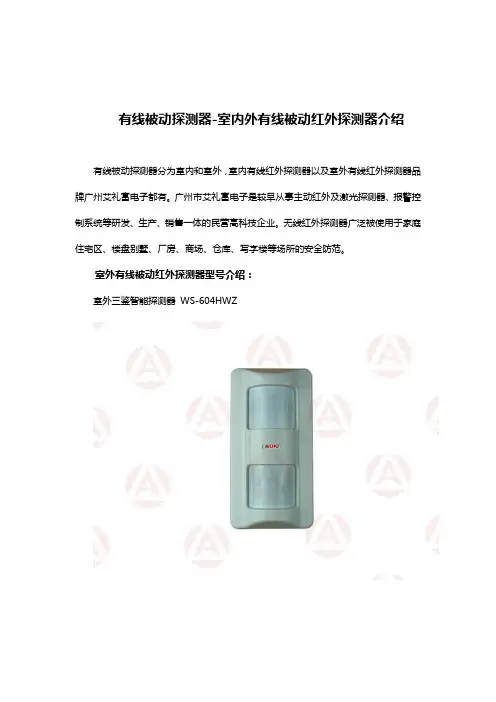

有线被动探测器-室内外有线被动红外探测器介绍有线被动探测器分为室内和室外，室内有线红外探测器以及室外有线红外探测器品牌广州艾礼富电子都有。

广州市艾礼富电子是较早从事主动红外及激光探测器、报警控制系统等研发、生产、销售一体的民营高科技企业。

无线红外探测器广泛被使用于家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

室外有线被动红外探测器型号介绍：室外三鉴智能探测器WS-604HWZ1、概述：全球首先创立的高性能户外探测器，由三组高精度被动红外探测装置和光照感应电路及模糊逻辑内核组成，防水设计，造型优美，室内外均可使用。

突出特点：A、独步全球的三传感立体复合探测，并经ASIC模糊逻辑数码（专利）分析，排除种种普通探测器无法克服的干扰，只对真实人体移动做出报警，杜绝误报漏报，性能远远超出普通的室外探测器。

B、享有专利双曲线精密度温度补偿，无论环境温度如何变化，探测器敏感度始终一致，没有温度死区（一般探测器在32°C~40°C时，灵敏度大幅度下降，或在其他温区极易误报）。

C、全息防误报专利技术，抗强光、大风、小动物及各种恶劣气候。

D、适用于大型厂矿、油田、养殖场所、露天仓库防范监控，对于家居防盗可实现更合理的侵入室内前报警功能。

2、技术规格：电源电压：DC9~24V稳压电源工作电流：静态45mA（普通继电器输出）或10mA（电子继电器输出）报警15mA 上电自检：预热30秒传感器：三组低噪声特制双元结构感应指示：探测到人体移动时红色指示灯亮3秒感应灵敏度：4级可选探测张角：幕帘85°双幕帘夹角：6~9°覆盖范围：12m（典型值）温度补偿：自动双曲线温补3、报警防拆输出端有光参数：报警指示：红色指示灯亮3秒报警端口：常开常闭报警端口，接点容量100mA/30VDC防拆开关：平常为连通，拆开时开路，接点容量100mA/30VDC产品尺寸：138X75X46mm4、环境条件：工作温度：一40℃至60℃保存温度：一45℃至70℃抗电磁干扰：>30V/M抗白光干扰：>1,000,000LUx无线红外探测器为高稳定性无线红外探测器。

一、别墅安装红外探测器的位置和数量(初步方案)：1、地下室进门处及下沉庭院设置红外探测（两个）2、一层入户客厅、北入口的入户处设置红外探测（两个）3、二层南卧外雨棚上方的窗户、北卧室露台的门口设置探测器（两个）4、三层到室外的露台、屋顶花园的门口处设置红外探测（两个）二、艾礼富室外三鉴智能探测器：产品特性：本产品是一种综合当今安防领域最新科技的高性能双窗口探测器，由主从双组高精度被动红外探测装置和抗强光电路及不易老化的超长寿命微波模块与模糊逻辑数码核心组成，防水外壳，造型优美。

突出特点:1、微波与被动红外复合探测，并经ASIC模糊逻辑数码（专利）分析，排除种种普通探测器无法克服的干扰，只对真实人体移动作出报警，杜绝误报漏报，性能远远超出无微波功能的各种红外探测器，可防止飞鸟、鼠群、多只猫狗及45公斤以内的宠物引发误报。

2、采用享有专利的全范围精密温度补偿，无论环境温度如何变化，探测灵敏度始终一致，没有温度死区（一般探测器在32℃∽40℃时，灵敏度大幅度下降，或在其它温区极易误报）3、专利的微波自适应调频与线性传播技术，能够滤除电风扇、悬挂物等干扰。

4、抗串扰技术可以在同一窨安装多个叁鉴探测器，不会互相影响，甚至可以两个探测器相对安装。

5、可编程功能，拥有最大的应用灵活性。

三、有线吸顶式被动红外探：产品概述本产品为高稳定性被动红外探测器，它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能；当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动，如有动态移动现象，探测器则向控住主机发送报警信号。

本产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

功能特点●智能逻辑控制，滤除各种误报●真实温度补偿技术●双极性脉冲计数可调●抗白光干扰●抗射频干扰●菲涅尔光学透镜●吸顶安装●报警输出NC/NO可选●采用SMT工艺制造，抗干扰能力强技术参数工作电压：DC9-16V消耗电流：≤18m A (DC 12V时)探测范围：直径8米（安装高度3.6米时）探测角度：360度自检时间：约60S报警指示：红色LED覆盖区域：远区24个中区24个近区6个传感器：双元热释红外传感器工作温度：-10℃---+50℃环境湿度：最大95%RH(无凝结现象)抗RF干扰：10MHZ—1GHZ 20V/M安装方式：吸顶安装安装高度：2—6米报警输出：NC/NO可选，接点 DC28V 100m A防拆输出：NC 接点 DC28V 100m A外形尺寸：106X36mm (直径X 高度)四、有线方向幕帘式被动红本产品具有优美流畅的外观，可以吸顶或壁挂安装。

【安防百科】红外探测器基本知识一、凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。

而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。

近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

二、被动红外报警探测器在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射越强。

人是恒温动物，红外辐射也最为稳定。

我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。

探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。

被动红外入侵探测器形成的警戒线一般可以达到数十米。

三、被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。

其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。

红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内四、被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。

单波束PIR采用反射聚焦式光学系统，利用曲面反射镜将来自目标的红外辐射汇聚在红外传感器上。

这种方式的探测器境界视场角较窄，一般在5°以下，但作用距离较远，可长达百米。

因此又称为直线远距离控制型被动红探测器，适合保护狭长的走廊、通道以及封锁门窗和围墙。

多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜——多层光束结构的菲涅尔透镜。

室内用被动红外探测器使用说明书本探测器采用双元热释电红外传感器探测人体红外光谱来工作，当有活动人体在检测范围内时，传感器接收其红外线信号，经放大后输入到微处理器，微处理器不断地对输入信号进行检测，经计算确认后通过315MHz 发射模块以无线方式将方位码传送给主机。

本产品具有误报率低、可靠性高等特点。

该产品广泛用于银行、工厂及仓库等场所。

产品示意图：①变压器：给探测器提供电源 ②天线：使用时要全部拉出③防拆开关：检测探测器防拆 ④红外管：探测人体红外信号产品特点：本产品无线发射采用315MHz 晶体稳频技术，具有发射传输稳定，抗干扰能力强等优点。

红外信号经8－BIT 微处理器进行检测，具有防宠物、抗白光、防破坏等功能。

技术参数：工作电压AC220V ±10% 备用电源12V/300mAh 可充电镍氢电池 工作电流待机≦18mA 报警≦30mA 工作温度－10℃～＋50℃ 传感器类型双元热释红外传感器 安装方式壁挂 安装高度1.8～2米左右 探测距离大于6米 探测角度84° 发射频率315MHz 发射功率≦30mW 最大频偏 ±1KHz①② ③ ④上电自检时间30秒安装与使用1、安装先用螺钉将探测器万向支架固定在墙壁上，再将探测器挂上。

建议安装距离地面高度为1.8～2米(如下图所示)，同时探测器应与墙面成6～15°夹角。

应避免靠近冷热源，如空调、电风扇、电冰箱、烤箱、窗户及可引起温度变化的物体。

探测器透镜前应避免有物体遮挡，安装时应注意将天线朝上，否则会影响探测效果。

为了获得最好的无线传输效果，应将天线全部拉出，天线附近不应有金属物体。

如果在同一个房间需安装两个或以上探测器，应避免面对面安装且两者之间距离至少大于3米。

2、使用插上指示灯发亮，进入上电自检。

30秒后指示灯熄灭，探测器进入正常监测状态，此刻如果有人在探测器覆盖区域内走动，LED指示灯发亮，同时探测器通过无线发射模块输出方位码给主机。

被动红外探测器功能简介1 被动红外探测器红外探测的基本概念在警戒范围内，为什么人在移动时被动红外探测器能够发生报警信号呢?在自然界，任何高于绝对温度（- 273度）时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的，因此红外波长与温度的高低是相关的。

在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，它能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。

（如图）2 动红外探测器的警戒区域感应模型分析任何一种被动红外探测器在其出厂说明书上都有感应视区的模型图。

（如图）那么从这个模型上我们可以了解哪些信息呢？探测器应该安装的高度●探测器下视区的角度应是多少●最远的警戒范围●最宽的警戒作用距离●警戒角度●可视感应带的方向有了这些信息就可以对被动红外探测器有一个基本的了解，对正确使用被动红外探测器将有很大的帮助作用。

3 关于被动红外探测器的防宠物功能被动红外探测器发展到今天，在技术上已经比较成熟，防小宠物是被动红外探测器的一种重要的功能，每个生产厂家对抗小宠物干扰的处理方式是不一样的，但不外乎有两种方式: 一种是物理方式，即通过菲涅尔透镜的分割方式的改变来降低由于小宠物引起误报的概率，这种方式是表面的，效果也是有限的。

红外探测器主动和被动有什么区别
主动红外探测器原理或组成：主动红外探测器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放大器、信号处理器等部分组成。

被动红外探测器原理：被动红外探测器主要是根据外界红外能量的变化来判断是否有人在移动
区别：
主动红外探测器需要有发射机来产生光源，有物体遮挡接收机接收不到足够的光源，认为有或物体通过。

一般用于室外，防范距离远，能达到被动红外的十倍以上探测距离。

被动红外探测器光源为人体（大至在37度左百时的红外线），人体的红外能量与环境有差别，当人通过探测区域时，探测器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警，一般用于室内，容易受到干扰。

被动红外深测器优缺点优点：本身不发任何类型辐射，器件功耗很小，隐蔽性较好，价格低廉。

缺点：容易受各种热源、阳光源干扰；被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探测器接收；易受射频辐射的干扰；环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

红 外 探 测 器1．量子效率在某一特定波长上，每秒钟产生的光电子数与入射光子数之比。

对理想的探测器，入射一个光子发射一个电子，1)(=λη。

当然实际上不是所有的光子都可以被吸收，因此1)(<λη。

探测器对波长为λ处的量子效率可以表示为：hv P e I S //)(=λη 其中S J h .106260755.634-⨯=，是普朗克常数，e 是元电荷。

2. 响应率输出信号电压S 与输入红外辐射功率P 之比即：）或（W A W V P S R /)/(=3. 响应波长范围单色响应率与波长的关系，称为光谱响应曲线或响应光谱。

热敏型红外探测器的响应率与波长无关。

光电型红外探测器有峰值波长p λ和长波限c λ。

通常取响应率下降到p λ一半所在的波长为c λ。

光电探测器只有在小于c λ范围有响应，因此称为选择性红外探测器。

对于光子探测器，仅当入射光子的能量大于某一极小值时才能产生光电效应。

就是说，探测器仅对波长小于cλ，或者频率大于的光子才有响应。

因此，光子探测器的响应随波长线性上升，然后到某一截止波长cλ突然下降为零。

而热型探测器响应波长无选择性，对可见光到远红外的各种波长的辐射同样敏感，在室温工作。

灵敏度低、响应时间偏长，最快的响应时间也在毫秒量级。

热释电探测器主要应用于被动式的传感器中，主要应用于防盗报警、来客告知等被动探测以及石油化工、电力等行业的温度测量、温度检测等灵敏度不是很高的场合。

此外，热释电材料是还是制备非制冷红外成像设备的重要材料。

常见红外光子探测器及响应波段4.噪声如果测量探测器输出的电子系统有足够大的放大倍数，即使没有入射辐射。

也可以看到一些毫无规律的电压起伏,它的均方根称为噪声电压N，此噪声来源于探测器中的某些基本的物理过程。

探测器的噪声主要有以下几个来源：f/1噪声(闪烁噪声)，暗电流噪声(热噪声)以及光电流噪声。

f/1噪声为低频噪声，在AlGaAsGaAs/QWIP中的影响很小，不是主要的制约因素。
