被动红外探测器安装示意图

工业自动化
应用于工业生产线的安全监控、智 能仓储管理等领域，提高生产效率 。
未来市场前景分析
市场需求增长
随着人们对安全和智能化的需求 增加，被动式红外探测器的市场
需求将持续增长。
技术创新推动
被动式红外探测器的技术创新将 进一步推动产品升级和性能提升
，增强市场竞争力。
市场竞争格局
未来市场竞争将更加激烈，将促 使企业加大研发投入，提升产品
抗干扰能力
指探测器在各种环境因素（如 气流、灯光等）干扰下，仍能 保持正常工作的能力。
稳定性
指探测器在长时间工作过程中 ，性能参数保持不变的能力。
产品选型建议
根据使用环境和需求 选择合适的探测范围 和灵敏度。
选择知名品牌和有良 好口碑的产品，以保 证质量和售后服务。
考虑抗干扰能力和稳 定性，以确保探测器 的正常工作。
四元热释电红外探测器
光学式被动红外探测器
采用光学原理，通过透镜系统将红外 辐射聚焦到探测器上，具有较高的探 测精度和抗干扰能力。
由四个串联或并联的热释电元件组成 ，提高了探测器的灵敏度和可靠性。
产品性能指标
探测范围
指探测器能够探测到的空间范 围，通常用角度或距离表示。
灵敏度
指探测器对红外辐射的响应程 度，通常以毫伏/瓦或伏特/瓦 表示。
应用领域
01
02
03
04
军事侦察
用于夜间侦查、目标跟踪和识 别等任务，提高军事行动的效
率和安全性。
安防监控
用于监控和预警，如边境巡逻 、机场安全、重要设施保护等
。
消防救援
用于火源定位、搜救和灭火等 任务，提高救援效率和安全性
。
其他领域

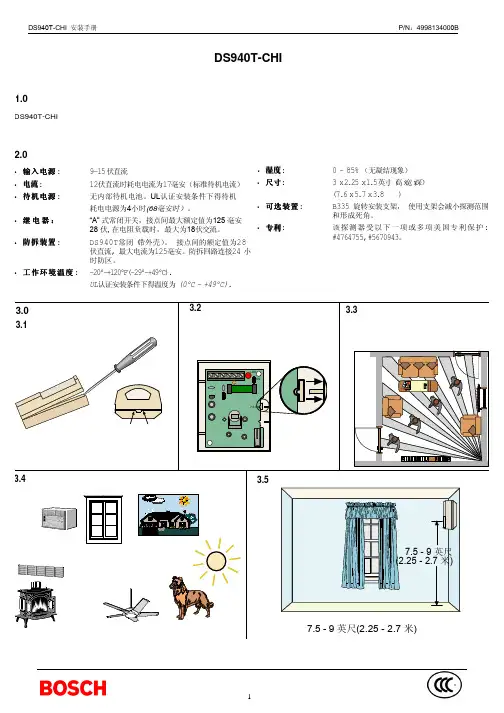

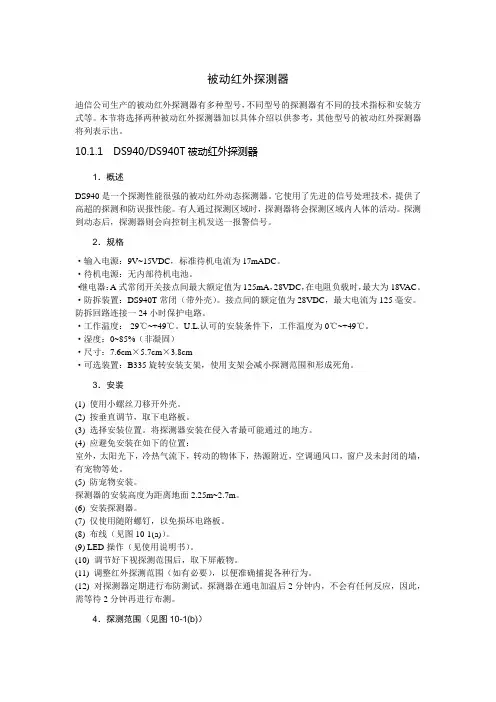

DS940T-CHI被动红外防盗探测器1.0 概述DS940T-CHI是一个探测性能很强的被动红外动态探测器。

它使用了先进的信号处理技术，提供了超高的探测和防误报性能。

通过探测区域时，探测器将自动探测区域内人体的活动。

如有动态移动现象，它则向控制主机发送报警信号。

2.0 技术指标•输入电源: 9-15 伏直流•电流: 12伏直流时耗电电流为17毫安（标准待机电流）•待机电源: 无内部待机电池。

UL认证安装条件下得待机耗电电源为4小时(68毫安时）。

•继电器：“A” 式常闭开关，接点间最大额定值为125 毫安28 伏, 在电阻负载时，最大为18伏交流。

•防拆装置: DS940T常闭（带外壳）。

　接点间的额定值为28伏直流, 最大电流为125毫安。

防拆回路连接24 小时防区。

•工作环境温度工作环境温度:-20°-+120°F(-29°-+49°C).UL认证安装条件下得温度为 (0°C - +49°C).•湿度:0 - 85%　（无凝结现象）•尺寸: 3 x2.25 x1.5英寸（高ｘ宽ｘ深）(7.6x5.7x3.8厘米)•可选装置:B335 旋转安装支架，使用支架会减小探测范围和形成死角。

•专利:该探测器受以下一项或多项美国专利保护:#4764755, #5670943。

DS940T-CHI 安装手册P/N：4998134000B1DS940T -CHI 安装手册 P/N ：4998134000B2。

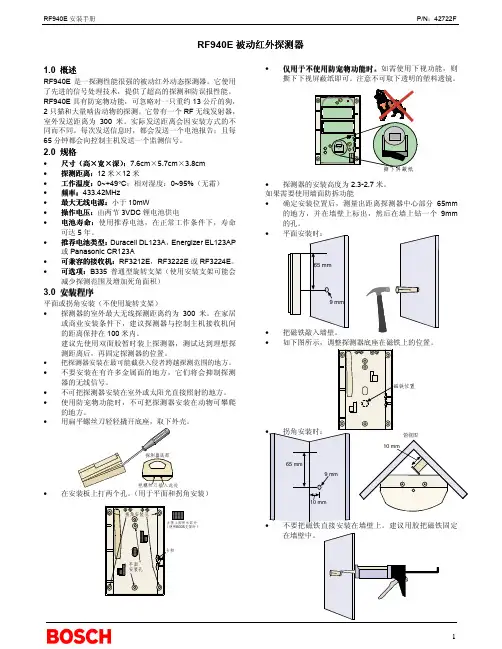

RF940E 被动红外探测器1.0 概述RF940E 是一探测性能很强的被动红外动态探测器。

它使用了先进的信号处理技术，提供了超高的探测和防误报性能。

RF940E 具有防宠物功能，可忽略对一只重约13公斤的狗，2只猫和大量啮齿动物的探测。

它带有一个RF 无线发射器，室外发送距离为300米。

实际发送距离会因安装方式的不同而不同。

每次发送信息时，都会发送一个电池报告；且每65分钟都会向控制主机发送一个监测信号。

2.0 规格• 尺寸尺寸（高（高（高×宽×深）×宽×深）：7.6cm ×5.7cm ×3.8cm • 探测距离：12米×12米• 工作温度：0~+49°C ；相对湿度：0~95%（无霜）• 频率：433.42MHz• 最大无线电源：最大无线电源：小于10mW • 操作电压：操作电压：由两节3VDC 锂电池供电• 电池寿命：电池寿命：使用推荐电池，在正常工作条件下，寿命可达5年。

• 推荐电池类型：Duracell DL123A ，Energizer EL123AP 或Panasonic CR123A• 可兼容的接收机：RF3212E ，RF3222E 或RF3224E 。

•可选项：B335普通型旋转支架（使用安装支架可能会减少探测范围及增加死角面积）3.0 安装程序平面或拐角安装（不使用旋转支架）• 探测器的室外最大无线探测距离约为300米。

在家居或商业安装条件下，建议探测器与控制主机接收机间的距离保持在100米内。

•仅用于不使用防宠物功能时。

如需使用下视功能，则撕下下视屏蔽纸即可。

注意不可取下透明的塑料透镜。

• 探测器的安装高度为2.3-2.7米。

如果需要使用墙面防拆功能• 确定安装位置后，测量出距离探测器中心部分65mm的地方，并在墙壁上标出，然后在墙上钻一个9mm 的孔。

• • 1•设置墙壁防拆跳线。

4.0 编程编程时，输入ID不干贴标签的ID码。

998E X被动红外探头安装手册一、概述：998EX是多功能、易安装的被动红外探头。

配备标准广角镜片，并且附带有998-PA防宠物、998-LR长距离镜片供使用。

同时有下望镜片，可防止死角。

适合于墙面与墙角安装，另外有998SB旋转式底座供安装选用。

内置防拆开关，常闭型输出端子。

二、安装：首先选择一个位置，使检测的正常移动能穿过一定数的探测区。

若按墙角安装可使用附带的固定卡座。

注意安装请勿将探头对着阳光或热源，及一些冷温度迅速变化的设备，如空调机、加热器等。

然后把探头盖打开，按照安装地（墙面/墙角）用螺丝刀打开安装孔（见图2），把探头盒底板固定，按图3连接线路。

三、调试与操作：1.开关设置：参看图3，探头电路板上3个插针允许设置不同的红外触发脉冲数，即红外灵敏度；以及LED开关。

1次脉冲 插上插针12次脉冲 插上插针23次脉冲 插上插针1插针2LED 关闭 插上插针32.水平覆盖角度调节：参看下表及图3，调节水平尺设置覆盖范围。

标准镜片(尺刻度） LR长距离镜片(尺刻度）安装高度 覆盖范围 安装高度覆盖范围 6m 9m 12m 15m 6m 12m 18m 24m 30m2.5m 7.5 5.5 3 2.5 2.5m 8 4 3 2.5 2.52.4m 7 5 3 2.5 2.4m 7.5 4 2.75 2.5 2.52.1m 5.5 4 2.5 2 2.1m 6.53.5 2.5 2.25 2.251.8m 4.5 3.5 2 1.5 1.8m 5.252.75 2 2 2PA防宠物镜片(尺刻度） CL布帘式镜片(尺刻度）安装高度 覆盖范围 安装高度覆盖范围所有距离 所有距离0.9-1m 0.75 2.5m 52.4m 4.752.1m 41.8m 3.53.更换镜片：998EX探头可以另外选择不同的镜片作特殊的用途。

参考图4更换镜片，注意镜片左下角的半圆刻纹作为定位用，避免装反镜片。

4.步行测试模式：在安装结束后做该项工作。

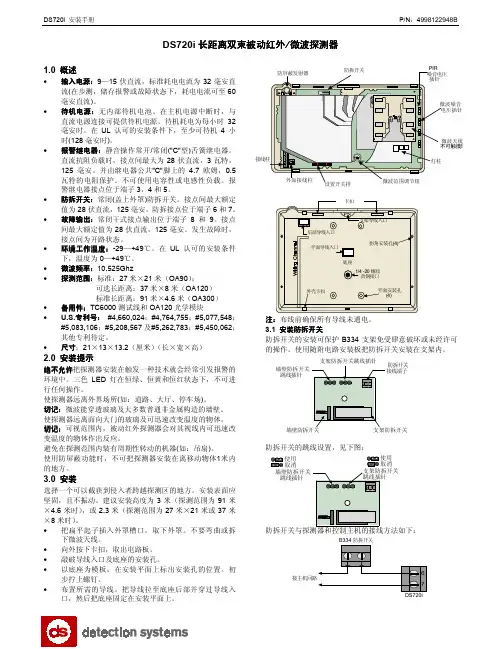

DS720i 安装手册 P/N：4998122948BDS720i长距离双束被动红外/微波探测器1.0 概述•输入电源：9—15伏直流，标准耗电电流为32毫安直流(在步测，储存报警或故障状态下，耗电电流可至60毫安直流)。

•待机电源：无内部待机电池。

在主机电源中断时，与直流电源连接可提供待机电源。

待机耗电为每小时32毫安时。

在UL认可的安装条件下，至少可待机4小时(128毫安时)。

•报警继电器：静音操作常开/常闭("C"型)舌簧继电器。

直流抗阻负载时，接点间最大为28伏直流，3瓦特，125毫安。

并由继电器公共"C"脚上的4.7欧姆，0.5瓦特的电阻保护。

不可使用电容性或电感性负载。

报警继电器接点位于端子3，4和5。

•防拆开关：常闭(盖上外罩)防拆开关。

接点间最大额定值为28伏直流，125毫安。

防拆接点位于端子6和7。

•故障输出：常闭干式接点输出位于端子8和9。

接点间最大额定值为28伏直流，125毫安。

发生故障时，接点间为开路状态。

•环境工作温度：-29—+49℃。

在UL认可的安装条件下，温度为0—+49℃。

•微波频率：10.525Ghz•探测范围：标准：27米×21米（OA90）；可选长距离：37米×8米（OA120）标准长距离：91米×4.6米（OA300）•备用件：TC6000测试线和OA120光学模块•U.S.专利号：#4,660,024；#4,764,755；#5,077,548；#5,083,106；#5,208,567及#5,262,783；#5,450,062；其他专利待定。

•尺寸：21×13×13.2（厘米）（长×宽×高）2.0 安装提示绝不允许把探测器安装在触发一种技术就会经常引发报警的环境中。

三色LED灯在恒绿、恒黄和恒红状态下，不可进行任何操作。

使探测器远离外界场所(如：道路、大厅、停车场)。

B-2带方向识别吸顶安装的被动红外探测器安装说明1.B-2是一款吸顶安装，微处理器控制的探测器，可以根据探测到的运动方向而做出不同的响应。

该探测器采用了二元热电感应器以及精确的信号处理计数法，当入侵发生时触发报警，当离开保护区域时系统将会做出不同的响应。

此款探测器很适合人们活动频繁的家中作周界防护用途。

该探测器有一单一的固态继电器输出，当探测到有入室行为时触发报警2-3秒。

但当探测到出室行为时则不会触发，系统会启动“归位计时器”，这允许外出的人员在设定时间内返回而不会触发报警。

当出室后随即入室，此后再立即出室，计时器会重新开始倒数。

该探测器有两个红色LED灯：IN(靠室内一边)及OUT(靠室外一边)。

他们指示的事件状态如下："IN" LED "OUT" LED 事件状态闪闪上电后的60秒稳定期或测试模式亮闪探测到出室动作—“归位计时器”启动亮亮探测到入侵—触发报警继电器.图1. 产品外观图2.探测模式:双幕帘，一条垂直，另一条朝室内方向倾斜(见图2)。

建议安装高度: 2.5 m (8 ft),防护范围:安装在2.5米高时，地面覆盖范围为1 x 5 m(宽x长)。

防拆开关: 100 mA @ 30 VDC.输出继电器:固态，常闭，50 mA / 30 VDC电源输入: 9 ~ 16 VDC静态电流损耗(@ 12 VDC) :待机时: 3 mA带方向性报警(两个LED灯均亮灯): 12 mA.操作温度: -10°C ~ +50°C.体积(直径x 高): 86 x 24 mm (3.4 x 0.95 in.)重量: 64 g (2 oz)图 2.覆盖模式, 侧面图3.3.1 安装底板将探测器于室内靠门。

B. 手持底板，逆时针旋转前盖，将前盖与底板相分离（见图3）。

. 将PCB板上刻有IN的一边朝向室内的方向，垂直于门进行安装。

图 4. B-2内部结构图DE1113 12 DE11133.2 终端电阻的接线(见图 5)TAMP (防拆开关). 当前盖被打开时，防拆开关打开。

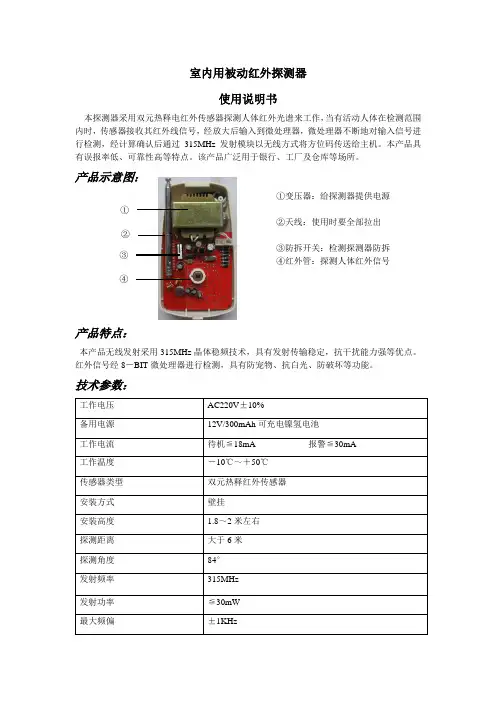

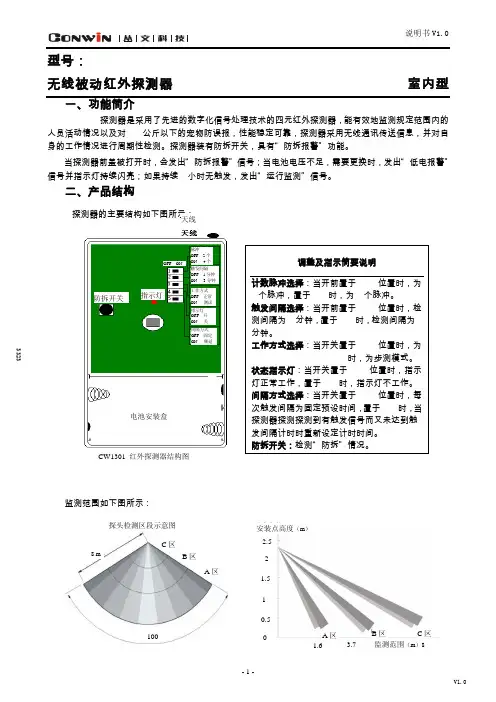

室内用被动红外探测器使用说明书本探测器采用双元热释电红外传感器探测人体红外光谱来工作，当有活动人体在检测范围内时，传感器接收其红外线信号，经放大后输入到微处理器，微处理器不断地对输入信号进行检测，经计算确认后通过315MHz 发射模块以无线方式将方位码传送给主机。

本产品具有误报率低、可靠性高等特点。

该产品广泛用于银行、工厂及仓库等场所。

产品示意图：①变压器：给探测器提供电源 ②天线：使用时要全部拉出③防拆开关：检测探测器防拆 ④红外管：探测人体红外信号产品特点：本产品无线发射采用315MHz 晶体稳频技术，具有发射传输稳定，抗干扰能力强等优点。

红外信号经8－BIT 微处理器进行检测，具有防宠物、抗白光、防破坏等功能。

技术参数：工作电压AC220V ±10% 备用电源12V/300mAh 可充电镍氢电池 工作电流待机≦18mA 报警≦30mA 工作温度－10℃～＋50℃ 传感器类型双元热释红外传感器 安装方式壁挂 安装高度1.8～2米左右 探测距离大于6米 探测角度84° 发射频率315MHz 发射功率≦30mW 最大频偏 ±1KHz①② ③ ④上电自检时间30秒安装与使用1、安装先用螺钉将探测器万向支架固定在墙壁上，再将探测器挂上。

建议安装距离地面高度为1.8～2米(如下图所示)，同时探测器应与墙面成6～15°夹角。

应避免靠近冷热源，如空调、电风扇、电冰箱、烤箱、窗户及可引起温度变化的物体。

探测器透镜前应避免有物体遮挡，安装时应注意将天线朝上，否则会影响探测效果。

为了获得最好的无线传输效果，应将天线全部拉出，天线附近不应有金属物体。

如果在同一个房间需安装两个或以上探测器，应避免面对面安装且两者之间距离至少大于3米。

2、使用插上指示灯发亮，进入上电自检。

30秒后指示灯熄灭，探测器进入正常监测状态，此刻如果有人在探测器覆盖区域内走动，LED指示灯发亮，同时探测器通过无线发射模块输出方位码给主机。

动红外探测器
