热流道系统的组成结构

热流道热流道是由热喷咀，分流板，温控器，加热圈及感温元件组成。

它借助精密的发热元件及温控单元对塑胶材料流经途径进行加热，将熔融的塑胶材料通过精密设计的流道送至模具型腔处。

射出成形之加工就是（塑化）→（流动）→（成形）→（固化结晶化）的工程。

热浇道之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。

热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。

开放式结构简单，适用于微型半热流道，不适于绝热流道，绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差；微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，近期在国外的高精密模具中应用较多。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

现在世界上有两大类针阀式热流道针阀式热流道（根据注射原理）:气缸式和弹簧式。

热流道系统如何保养？答：a.如塑料对热敏感度高或具有腐蝕性，在每次停机时，应使用PP将驻留的材料清除。

b.清除所有水气、雾气、油渍等杂物，以防止模具生锈。

c.将模具保存在干燥通风之处。

d.如果模具的保存时间太长，湿气可能侵蚀加热器，使用前务必除湿。

e.如果使用阀针流道系统，需每季做1~2次的保养，以防止碳化腐蚀或因空气不洁而造成活动的不顺畅。

f.为保护热流道系统,须保证进入气缸的空气干净干燥,最好在进气口加装空气过滤器。

g.模具正常生产时如需临时停机（时间30分钟）以上请将热流道温度降低30%温度以防止塑胶料分解后产生碳化或变色。

1.问题：热流道系统要报价和出图时要提供哪些资料？答案：Ａ、产品的重量，厚度和颜色．Ｂ、产品的胶料，名称和数量．Ｃ、浇口开在产品表面上还是流道上．Ｄ、模具图和注塑机的类型．Ｅ、温控箱的接线方式．2.问题：热流道系统有什么优缺点？答案：优点：Ａ、节省原料，提高生产效率．Ｂ、减少不良问题的产生，产品品质提高．由于注塑压力可直接传达给型腔，可防止因产品缩水和接合线而导致内部应力引起的问题点的改善．Ｃ、注塑，保压，冷却和成形时间的缩短，增大成型效率．Ｄ、模具寿命延长；由于可以减少注塑压力，可以减少模具内部压力而延长模具寿命．缺点：Ａ、模具前期单价上升一点．Ｂ、模具要定期维护和专业人员．Ｃ、模具设计要充分检验和加工尺寸要保证．3.问题：汽车模具中的低压注塑产品的热流道系统选择和设计时要注意哪些事项？答案：由于汽车产品要考虑安全性和胶件的力学平衡性，市场上的汽车产品采用热流道系统越来越多，特别是汽车的胶件贴皮或绒布的胶件将会越来越多；这些产品将会采用低压注塑成型才可以，因此这类低压注塑模具选择和设计热流道系统时就要注意以下事项，ＹＵＤＯ的产品对这些事项就很成熟和有实际的设计和生产的经验．Ａ、流道的大小．Ｂ、热咀的距离．Ｃ、热流道的钢材材质．Ｄ、浇口的大小和射胶的先后顺序的设计．分流板加热器功率计算公式：P=MCΔT/60tη0P：分流板加热器的电功率（kW）；M:分流板的质量（Kg）；C：分流板材料的比热容[Kj/(Kg.℃)；t：分流板的加热升温时间；ΔT：分流板注射工作温度与室温之差（℃）；η0：分流板的效率系数；6.热损失控制：1、热流道系统的零部件的热传导：Qp=Ap(T1-T2) Qp：分流板的传导热损失（W）；λ：绝热零件材料的热导率[W/（m.℃）]；S：绝热零件的厚度（m）；Ap：绝热零件的接触面积（m2）；T1：分流板的注射击队工作温度（℃）；T2：注射模具结构件的温度（℃）；2、分流板的对流热损失：QK=αk Ak(Ts–Tp) QK：分流板的对流损失（W）；αk：给热系数[W/（m.℃）]；Ak：分流板的壁表面面积（m2）；Ts：分流板壁面的温度（℃）；Tp：周边环境空气的温度（℃）；8.加热丝和热电偶的更换1、从模具上卸下热半模2、卸下定位环（定位环的另一个作用是固定热咀）3、为了取下热咀头部，如果需要则卸下模具定模固定板4、取下热咀，注意热电偶线和加热丝线不能被挤压5、卸下卡环。

热浇道系统简介现时常见的热浇道系统，主要由分流板、热咀和温度控制器三大部份组成。

热浇道系统是透过精密的温控手段，将熔融塑料通过精密设计的分流板和热嘴，直接输送至模腔里，其好处包括：有效减低浇道的压力；熔体的流动性得到提高；材料密度均匀；产品的内应力减少，使产品获得较小的变形、较好的产品表面质量和力学性能。

热浇道系统的另一特点，是热嘴直接将熔融塑料注入模腔内，在脱模的过程中，浇口自然断开，消除了传统注塑工艺带来的浇道废料，除免去处理浇道废料的后加工工序外，更消除了废料所带来的附加热量，缩短冷却时间，获得更快的生产周期。

热浇道技术已成熟要获得理想的注塑效果，热浇道需要确保其内的塑料熔体在注射、保压和冷却阶段保持正确的温度。

最早期的热浇道系统，在温度控制上未臻完善，随着后期的逐步改良，现时的热浇道技术已相当成熟。

本文会简介热浇道的发展简史和其基本结构，希望加深读者对这方面的认识。

绝缘式浇道系统绝缘式浇道系统是最早期的热浇道系统，其工作原理是昨用塑料本身极低的热传递系防止热量散于失于模板中，以保持塑料的熔融状态。

在浇道的设计上，口径尽量加大，以使浇道中央的塑料在首次充填后，借着塑化材料不断地流通而保持熔融。

至于浇道最外层接触模板的塑料，会因遇冷而凝结成固化层，在固化层中间就是不断流通的塑料通道。

一旦形成固化层，在熔融塑料与模板间会产生不错的绝热效果，足以确保熔融塑料在快速连续地生产下不致发生浇道全面凝结。

但是只要有任何短暂的生产停顿，还是不能避免整条浇道的固化。

绝缘式浇道难于控制熔融塑料温度这种原始的热浇道系统难于控制熔融塑料的温度，导致浇道冷凝与浇口阻塞的现象不断发生。

为了解决此问题，就有了热探捧的出现，即在浇口前的通道中，加装一支管形加热器，藉此控制熔融塑料的温度，同时，浇口的控制、成品的顶出均获得改善。

事实上，早期的绝热式浇道系统只适用于低黏度塑料，随着高黏度及成型性较差的工程塑料的不断出现，对流动通道中熔融塑料的温度控制也越重要，所以又衍生出歧管式浇道系统。

热流道系统介绍热流道系统，又称热浇道系统，主要由热浇口套，热浇道板，温控电箱构成。

我们常见的热流道系统有单点热浇口和多点热浇口二种形式。

单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具；多点热浇口是通过热浇道板把熔融料分枝到各分热浇口套中再进入到型腔，它适用于单腔多点入料或多腔模具．热流道系统的优势1、无水口料，不需要后加工，使整个成型过程完全自动化，节省工作时间，提高工作效率。

2、压力损耗小。

热浇道温度与注塑机射嘴温度相等，避免了原料在浇道内的表面冷凝现象，注射压力损耗小。

3、水口料重复使用会使塑料性能降解，而使用热流道系统没有水口料，可减少原材料的损耗，从而降低产品成本。

在型腔中温度及压力均匀，塑件应力小，密度均匀，在较小的注射压力下，较短的成型时间内，注塑出比一般的注塑系统更好的产品。

对于透明件、薄件、大型塑件或高要求塑件更能显示其优势，而且能用较小机型生产出较大产品。

4、热喷嘴采用标准化、系列化设计，配有各种可供选择的喷嘴头，互换性好。

独特设计加工的电加热圈，可达到加热温度均匀，使用寿命长。

热流道系统配备热流道板、温控器等，设计精巧，种类多样，使用方便，质量稳定可靠。

热流道系统应用的不足之处1、整体模具闭合高度加大，因加装热浇道板等，模具整体高度有所增加。

2、热辐射难以控制，热浇道最大的毛病就是浇道的热量损耗，是一个需要解决的重大课题。

3、存在热膨胀，热胀冷缩是我们设计时要考虑的问题。

4、模具制造成本增加，热浇道系统标准配件价格较高，影响热浇道模具的普及。

热流道模具的优点热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。

这主要因为热流道模具拥有如下显着特点：1、缩短制件成型周期因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。

许多用热流道模具生产的薄壁零件成型周期可在5秒钟以下在纯热流道模具中因没有冷浇道，所以无生产废料。

这对于塑料价格贵的应用项目意义尤其重大。

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

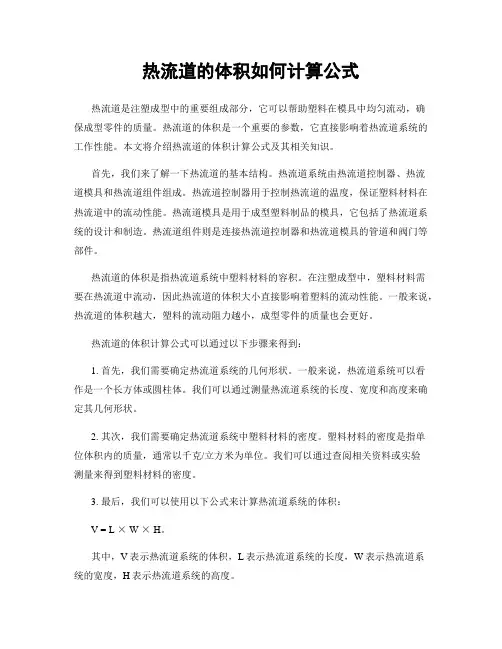

热流道的体积如何计算公式热流道是注塑成型中的重要组成部分，它可以帮助塑料在模具中均匀流动，确保成型零件的质量。

热流道的体积是一个重要的参数，它直接影响着热流道系统的工作性能。

本文将介绍热流道的体积计算公式及其相关知识。

首先，我们来了解一下热流道的基本结构。

热流道系统由热流道控制器、热流道模具和热流道组件组成。

热流道控制器用于控制热流道的温度，保证塑料材料在热流道中的流动性能。

热流道模具是用于成型塑料制品的模具，它包括了热流道系统的设计和制造。

热流道组件则是连接热流道控制器和热流道模具的管道和阀门等部件。

热流道的体积是指热流道系统中塑料材料的容积。

在注塑成型中，塑料材料需要在热流道中流动，因此热流道的体积大小直接影响着塑料的流动性能。

一般来说，热流道的体积越大，塑料的流动阻力越小，成型零件的质量也会更好。

热流道的体积计算公式可以通过以下步骤来得到：1. 首先，我们需要确定热流道系统的几何形状。

一般来说，热流道系统可以看作是一个长方体或圆柱体。

我们可以通过测量热流道系统的长度、宽度和高度来确定其几何形状。

2. 其次，我们需要确定热流道系统中塑料材料的密度。

塑料材料的密度是指单位体积内的质量，通常以千克/立方米为单位。

我们可以通过查阅相关资料或实验测量来得到塑料材料的密度。

3. 最后，我们可以使用以下公式来计算热流道系统的体积：V = L × W × H。

其中，V表示热流道系统的体积，L表示热流道系统的长度，W表示热流道系统的宽度，H表示热流道系统的高度。

通过以上公式，我们可以得到热流道系统的体积。

在实际应用中，我们还需要考虑热流道系统的工作温度、塑料材料的流动性能等因素，来确定热流道系统的最佳体积。

除了上述计算公式外，我们还需要了解热流道系统的其他重要参数，如热流道系统的压力损失、热流道系统的温度控制等。

这些参数都会直接影响热流道系统的工作性能，因此在设计和使用热流道系统时，我们需要综合考虑这些参数。

针点式热流道系统由以下几个部分组成：
1. 针点热嘴：它被设计成用来连接主流道和热流道。

它包含加热线圈，熔融塑料在这里被加热，达到熔点后进入下一步。

2. 分流板：分流板的主要作用是分配塑料熔体到各个模具型腔。

熔体在这里通过针点热嘴，并在热嘴和分流板之间进行热量交换。

3. 主流道衬套：主流道衬套通常安装在模具上，为塑料熔体提供流动的通道。

4. 热流道板：热流道板是热流道系统的核心部分，它包含加热元件和温度传感器，用于控制温度。

塑料熔体在这里被加热并分配到各个模具型腔。

5. 热嘴连接器：热嘴连接器用于连接热流道板和模具上的进料系统。

6. 温度控制系统：温度控制系统用于控制和调节热流道内的温度，确保塑料熔体的温度在加工过程中保持稳定。

针点式热流道结构的特点是简单、紧凑，适用于中小型模具，但它的加工精度和热效率相对较低。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

热流道系统一、概述：热流道系统是塑胶模具生产设备中的重要组成部分，热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

配合使用于各种不同类型的塑胶零件成型，其工作原理是在注射模内装上分流板及热嘴，利用加热和温度控制的原理，使模具的流道部分保持熔融状态，制品的浇口如同直接接触到注塑机的射嘴一样，那么成品在脱模时就不会拖着一条或者多条胶口。

一套完整的热流道系统是由平衡式分流板、热嘴、高精度温度控制器组成。

伴随着模具行业的发展，热流道系统也日益发展起来。

温控箱包括主机、电缆、连接器和接线插座等。

热流道附件通常包括加热器和热电偶、流道密封圈、接插件及接线盒等。

塑料温度的控制。

在热流道模具应用中塑料温度的控制极为重要。

许多生产过程中出现的加工及产品质量问题直接来源于热流道系统温度控制得不好。

如使用热针式浇口方法注射成型时产品浇口质量差问题，多型腔模具中的零件填充时间及质量不一致问题等，如果可能应尽量选择具备多区域分别控温的热流道系统，以增加使用的灵活性及应变能力。

而且，随着目前模具要求变高，对温控要求提出更高的要求，目前在该领域能够投入研发生产的单位并不多，国内还在采用80年代初期从国外进口仿制产品。

二、4回路温控器的开发应用厦门宇电自动化科技有限公司采用存储容量的单片CPU，大量采用SMD贴片工艺，仅用2片线路板，4层板技术。

采用14位A/D转换器，0.2级精度。

开发全新的4路PID温度调节工控D5模块，可安装在DIN导轨上，每个模块安装宽度仅为22.5mm，是目前全球同类产品中安装宽度最小的；且在22.5mm宽度内。

该产品既可通过与计算机通讯来实现对仪表的各项操作及参数显示，也可采用1394连线外接宇电E8型专用显示器设置仪表内部全部参数，按照安装操作更灵活方便。

AI-7048D5多回路温控系统图图1实现了多路并行控制，控制精度更高，集成度更大，反应灵敏。

D5系列工控模块不仅可以通过RS485通讯接口与计算机或触摸屏连接组建测控系统；PLC配套使用，作为PLC的扩充温控系统（无论从性价比还是专业性角度来看，都超过PLC的模拟量控制功能），操作人员直接通过中文显示的触摸屏进行操作，比操作仪表和记录仪更直观简便。
