XXXX热流道基础知识培训

XXXX热流道基础知识培训

热流道热喷嘴
热流道喷嘴是热流道系统的终端，它将熔料输送到模具型腔或附加的冷流道。塑美技术人员在成功总结 了几千套热流道系统经验的基础上又成功开发了：小直径耐磨喷嘴、弹簧喷嘴及镶铜喷嘴。 浇口种类有：点浇口、大水口、针阀浇口、侧浇口。 喷嘴特性：1，设计的普遍性，适合所有塑料形状和模具结构；
2，流道中溶体温度均匀 ； 3，可快速换色； 4，与模具的绝缘保持良好； 5，零件互换性好，易更换 ； SM所有喷嘴都采用最优质的加热圈，运用国际通用的‘J’型热电偶，使探测的实际温度更精确，并可保证 熔体温度分布平衡均一 ，特殊的工艺制造保证了内部流道的光洁度和无死角功能。
是YUDO在中国的子公司。 国外： 韩国 ： YUDO HOTSYS 就是柳道万和 与 信好 日本 ：世纪 FISA菲莎（世界唯一的弹簧自锁针阀热流道） 德国： HASCO哈斯高 GUNTHER坤特 美国： DME INCOE（英柯欧） FASTHEAT（法实特） 加拿大： HUSKY赫斯基 MOLD-MASTER马斯特 新西兰： MASTIP 荷兰 ：SYNVENTIRE 圣万提 中国台湾： 模懋 、 长新。
是否因不干净的小颗粒污染了医用塑料而导致产品质量问题？
是否不能使用回收原料？
是否需要认证塑料原料的纯度？
是否需要高洁净的室内注塑环境？
_____________________________________________________________
如果上述任何一种情况存在，客户就需要精密的多腔的热流道系统以改善 高纯度工艺的医疗产品。
快速冷却来制作薄壁容器。
__________________________________________________________________________

热流道基础知识培训教材共37页

热流道基础知识培训教材共37页
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
热流道基础知识培训教材
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。——威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

热流道结构组成及培训

热流道结构组成及培训
2.在做较复杂分流板时不 易做到热平衡。
3.发热棒表面接触不是很 好，容易损坏，更换维 修不方便，易损耗。
6
发热线式加热
a.添加附加物，在发热线上
覆盖附加物。如YUDO 附加 青铜、DME附加固化物。 (见附图)
优点：热损失较少、加热较充分。 青铜（固化物） 缺点：成本较高、更换维修不方便。
7
b.不加附加物，如MOULD-
3
1.热电偶和感温 线分开, 感温 比较准确.
2.咀芯直接收在 咀身上结构比
较简单.
1.热咀尺寸比较大. 2.不能换颜色, 产品可能有黑杂色. 3.咀芯为铍铜不好啤玻纤料, 啤纤料时改
用硬质合金咀芯. 4.封胶位在咀身上,损坏更换比较麻烦, 成
本也较高. 5.头部也可能有冷胶. 6.感温线出线处易折断. 7.漏胶后可直接进入发热线.
• 4 热嘴的型号选择 根据过胶量选择热嘴大小
• 5: 运水的设计 要正确设计浇口冷却系统，当浇口冷却不充分时，会使加工周期变长，有时会产生流
延现象。一般冷却水孔距封胶位最小8mm，对一些表面要求较严格的产品可采用运水套的 冷却形式。 • 6 客户对热流道设计的评判. 平衡流道及温度分布设计，各温控区单独控制。 正确浇口的结构与尺寸，保证型腔充分填充。 针阀式浇口及时关闭。 流道无死角区域，保证快速换色，防止材料降解。 7 典型案例: 叠层模和顺序控制模具,气辅热流道 模具
●热咀开框时要加上膨胀量E ●用万能表检测发热装置后方可进行下一步装配
13
二．热咀进行安装时应注意：
●热喷咀应小心安装，防止咀尖或密封区受到损坏，咀头封
胶位的任何划伤都可能导致漏胶。 ●安装前用溶剂清除保护油。
●检查热咀开框的尺寸，确保全部尺寸及公差正确。

通用热流道培训教材-精选文档

通用热流道培训教材-精选文档

加工设备(Equipment)
MAZARK



品质 Quality :
1: 10余年的热流道工作经验 10 years work experience for hot runner


2: 意大利的加热元件, nd technology 3: 超过400个客户正在使用我们的产品 over 400 customer is using now 4: 100% 的全检测 100% checking
热流道的基本组成
所有的分流板配件 采用优质的模具钢 面板 定位环 钛合金介子防止 热损失到模具上
热流道板
调整介于可 调整间隙 堵头端部圆角确保 流道内没有死角
A板
钛合金定位块确保最 小的热损失到模具
平衡的流道
MOULD-TIP 提供多 款性能优良的热咀
making hot runner for old mould change


交货期： deliver time 1: 标准热嘴2-3天，非标热嘴７天 standard nozzle deliver time is 2-3 days, special nozzle is 7 days
FAX: 0086-21-54864726 FAX: 0086-574-88204623 FAX: 0086-12-67501335 FAX: 0086-10-67654373 FAX: 0086-532-83088291
West china 成都 : Europe Office瑞典：
TEL: 0086-28-84430322
FAX: 0086-28-84430744
FAX：+46 511 162 30 FAX：+34 93 309 86 39 FAX：+35 1 244 772 706 FAX：+39 0331 899 815 FAX:+33 344 835 222 FAX：+90 212 612 8506 FAX：+49 7735 1314 +49 7621 187 10 FAX：+001 269 556 7052 FAX:+41(0)32 423 05 88

热流道培训资料ppt课件

热流道培训资料ppt课件
产品的重量 接线方式
15
* 塑料的名称和塑料型號 塑料的成型温度，冷却温度不一样 澆口附近的運水設計
* 产品的重量 热嘴大小的选用 分流板流道的设计
* 产品的颜色 是否要换色 是否透明
16
* 产品的厚度 浇口的大小 太薄时高速注塑要考虑流道加大，硬度加硬等
* 浇口开在产品还是流道上 产品上要考虑无水口类型（VALVE TYPE） 流道上，产品的厚度小于水口时要做拉料杆
在热流道模具的设计和应用中, 有诸多值得考虑和重视 的问题, 这些问题解决得好坏, 直接关系着热流道系统 的成败和制品质量。因此, 对热流道系统的故障及其成 因进行探讨, 了解热流道模塑应用中应注意的事项, 无 疑十分有助于热流道模塑技术的成功运用。
35
2 热流道模塑常见故障分析及其对策 2. 1 浇口处残留物突出或流涎滴料及表面外观差
36
注射模热流道故障及其对策
37
注射模热流道故障及其对策
浇口形式的选择与被模塑的树脂性能密切相关。 易发生流涎的低粘度树脂,可选择阀浇口。结晶 型树脂成型温度范围较窄, 浇口处的温度应适当 较高, 如POM、PPEX 等树脂可采用带加热探 针的浇口形式。无定型树脂如ABS、PS 等成型 温度范围较宽, 可采用图1e , 由于鱼雷嘴芯头部 形成熔体绝缘层,浇口处没有加热元件接触,故可 加快凝结。
温度控制不当; 流道或浇口尺寸过小引起较大剪切生热; 流道内的死点导致 滞留料受热时间过长。 2. 2. 2 解决对策 (1) 温度的准确控制。为了能准确迅速地测定温度波动, 要使热电偶测温头 可*地接触流道板或喷嘴壁, 并使其位于每个独立温控区的中心位置, 头部感 温点与流道壁距离应不大于10mm 为宜,应尽量使加热元件在流道两侧均布。

热流道结构组成及培训资料

热流道结构组成及培训资料

3
1.热电偶和感温 线分开, 感温 比较准确. 2.咀芯直接收在 咀身上结构比 较简单.
1.热咀尺寸比较大. 2.不能换颜色, 产品可能有黑杂色. 3.咀芯为铍铜不好啤玻纤料, 啤纤料时改 用硬质合金咀芯. 4.封胶位在咀身上,损坏更换比较麻烦, 成 本也较高. 5.头部也可能有冷胶. 6.感温线出线处易折断. 7.漏胶后可直接进入发热线.
13
二．热咀进行安装时应注意：
●热喷咀应小心安装，防止咀尖或密封区受到损坏，咀头封 胶位的任何划伤都可能导致漏胶。 ●安装前用溶剂清除保护油。 ●检查热咀开框的尺寸，确保全部尺寸及公差正确。 ●小心将热咀放入座孔中,直到热咀与开框的密封区接触后，再轻轻压入 到位，用力不要过猛。 ●在安装完毕前,将导线放入线槽中,不要过度弯曲热电偶导线，也不能依赖导线 拉动或转动热咀 。安装时要确保加热丝和热电偶的导线不会被过分折弯或被破 坏（尽量控制在90以内） ●在一模多腔情况下,检查确保所有热喷咀的W面在同一平面(如平面度误差为+/0.02) ●保证热喷咀与模具在接触时维持最小接触面积 ●检查所有热喷咀安装高度确保正确后,热分流板方可被装入模具中,一切就绪后 再安装O型密封圈 ●当加热到设定温度后,检查热喷咀在热状态后咀尖与浇口之间的间隙,周围的间 隙必须保证均匀,如果没有间隙或者间隙太小(小于0.2mm),请检查浇口规格和E值 计算结果是否正确. ●安装后都要对电路控制系统进行检查，以确保能正常运行
4
平衡式热分流板系列
热分流的加热方式 1、发热棒式加热
优点：备件易储备。 缺点:
1.发热线连接处易断线。
2.在做较复杂分流板时不 易做到热平衡。
a.两点式加热
发热棒
3.发热棒表面接触不是很 好，容易损坏，更换维 修不方便，易损耗。

热流道培训教材

热流道培训教材
+49 7621 187 10 FAX：+001 269 556 7052 FAX:+41(0)32 423 05 88
热流ห้องสมุดไป่ตู้培训教材
加工设备(Equipment)
MAZARK
PPT文档演模板
热流道培训教材
l 品质 Quality :
l
l
1: 10余年的热流道工作经验
l
10 years work experience for hot runner
2.发热线和热电偶连 在一起,
3.头部定位环压在上 面, 可能引起热散 失而冷胶.
4.咀头漏胶进入发热 线.
PPT文档演模板
热流道培训教材
PPT文档演模板
1.热咀尺寸比较大.
1.热电偶和 感温线 分开, 感 温比较 准确.
2.咀芯直接 收在咀 身上结 构比较 简单.
2.不能换颜色, 产品可能 有黑杂色.
West china 成都 : TEL: 0086-28-84430322
Europe Office瑞典： TEL:+46 511 162 00
西班牙： TEL：+34 93 309 86 37 葡萄牙： TEL：+35 1 244 772 705 意大利： TEL：+39 0331 899 998 法国： TEL：+33 344 835 801 土耳其： TEL：+90 212 612 8406 德国： TEL：+49 7735 1479
3.咀芯为铍铜不好啤玻纤 料, 啤纤料时改用硬质 合金咀芯.
4.封胶位在咀身上,损坏更 换比较麻烦, 成本也较 高.
5.头部也可能有冷胶. 6.感温线出线处易折断. 7.漏胶后可直接进入发热

热流道QC检验基础培训

热流道QC检验基础培训
放到卡尺盒内,注意锈蚀或弄脏.
一般 量具使用保养(千分尺也称分厘卡一)
公司使用的千分尺主要是数显千分尺,量程为0-25mm/25-50mm,精 度0.001mm.
一般 量具使用保养(千分尺也称分厘卡二)


1.将千分尺固定在支架上,松开锁紧装置.
2.校对零位:扭动微分筒到测量面快接触时(1mm左右),应缓慢扭测装置(不可 继续用手扭动微分筒,以免带来不必要的测量误差),至接触以后听到棘轮响 3~5次时,停止旋转,目视显示器归零是否良好. 3.旋动微分筒，将螺杆与测量面分离适当距离. 4.将被测物紧靠测量面一侧放置,用右手拇指缓慢扭动微分筒到千分尺测微螺 杆测量面或另一测量面与被测物快接触时,应改为旋转测力装置(不可继续用 手扭动微分筒,以免带来不必要的测量误差)缓慢旋转到接触以后,听到棘轮响 3~5次时,停止旋转,进行读数.
检验的目的和分类
检验（Inspection）---就是通过观察和判断， 适当时结合测量、试验所进行的符合性评价。 检验的目的（the intent of inspection)：控 制不合格，减少不合格品的产生。 记录的目的（the intent of record): 1，证实产品实物质量水平。 2，证实过程运行的有效性。
质量检验的必要性
产品的消费者在产品投入使用前，要尽其所能对产品是否满足要 求进行必要的技术认定，确认产品符合规定要求，这种认定也要质 量检验提供证实的证据。 在产品复杂的生产过程中，由于影响产品质量的各种因素变化必 然造成质量波动，为了保证质量，必须对每道工序实行严格把关， 才能使不合格产品不转序，不放行，不交付。以保证最终产品符合 预期要求。 因为产品质量与人身安全，环境污染，对企业的生存及消费者的 利益关系密切。

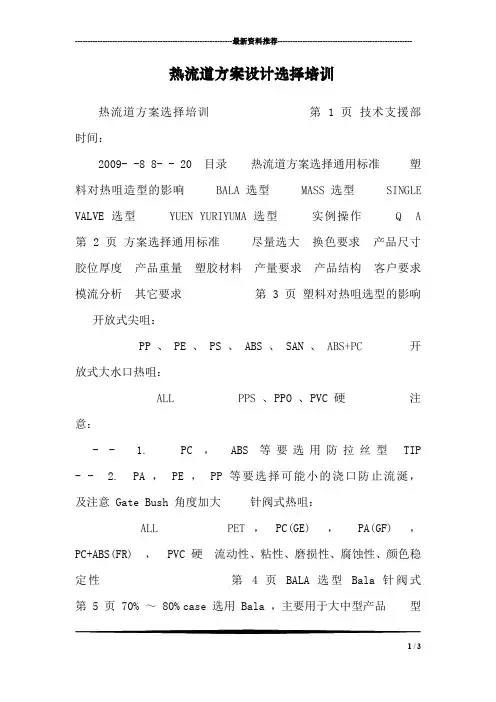

热流道方案设计选择培训

热流道方案设计选择培训

---------------------------------------------------------------最新资料推荐------------------------------------------------------1 / 3热流道方案设计选择培训热流道方案选择培训 第 1 页 技术支援部时间：2009- -8 8- - 20 目录 热流道方案选择通用标准塑料对热咀造型的影响 选型 选型VALVE 选型 选型 实例操作 第 2 页 方案选择通用标准 尽量选大 换色要求 产品尺寸胶位厚度 产品重量 塑胶材料 产量要求 产品结构 客户要求模流分析 其它要求 第 3 页 塑料对热咀选型的影响开放式尖咀：PP 、 PE 、 PS 、 ABS 、 SAN 、开放式大水口热咀：、 PPO 、 PVC 硬 注意： - - 1. PC ， ABS 等要选用防拉丝型 TIP - - 2. PA ， PE ， PP 等要选择可能小的浇口防止流涎， 及注意 Gate Bush 角度加大针阀式热咀： ， PC(GE) ， PA(GF) ，PC+ABS(FR) ， PVC 硬 流动性、粘性、磨损性、腐蚀性、颜色稳定性 第 4 页 BALA 选型 Bala 针阀式 第 5 页 70% ～ 80% case 选用 Bala ，主要用于大中型产品 型号重量（g g ）流距（ mm ）胶厚（ mm ） 18 ~100 ~150 ~1.525 ~200 ~200 1.5~2.5 35 ~500 ~300 2.5~3.5 45 ~1000 ~400 3.5~ Bala 开放式第 6 页型号重量（g g ）流距（ mm ）胶厚（ mm ） 18 ~80 ~130 ~1.5 25 ~180 ~180 1.5~2.035 ~350 ~250 2.0~2.5 45 ~800 ~350 3.5~ BALA选型 BALA应用范围第7 页 A.大型产品（eg：汽车、家电） B.中型产品（eg：办公用品、工业） C.小型产品（eg：生活用品、瓶盖） D.其他（eg：包装） MASS选型第 8 页主要用于高速、高压、薄壁产品，如手机、 CD Box 、餐具等型号重量（g g ）流距（ mm ）胶厚（ mm ） 15 ~30 ~80 ~1.0 18 ~50 ~130 ~1.222 ~100 ~180 ~1.5 32 ~300 ~230 ~1.8 42 ~500 ~300 2.0~ Single Valve选选型第 9 页主要适用于结构较简单的壳、盖类产品，及倒装模具，如 TV Back cover ， Note - - book cover 型号重量（g g ）流距（ mm ）胶厚（ mm ） 22 ~200 ~200~1.5 32 ~500 ~300 1.5~2.5 42 ~800 ~500 2.5~ YUEN YURI YUMA选选型第10 页主要用于排位较小的选择。

热流道销售培训资料

热流道销售培训资料

4、找负责人
采购 工程部 老板 副总 业务
5、不无功而返
我们不可能与拜访的每一位客户达成交易，我 们应当努力去拜访更多的客户来提高成交的百 分比。在拜访客户时，我们应当信奉的一个原 则是“即使跌倒也要抓一把沙”。意思是，销售 代表不能空手而归，即使你拜访的哪个暂时没 有需求，不能成交。也要想办法让他帮你介绍 一位新客户。我就有一个例子，点睛模业……
九、促进成交
1、很多业务员开始做业务的时候，往往冲劲很 大，找到客户，送了样品，报了价就不知道怎 么办了，往往前功尽弃。其实你应该不断的问 他，你哪个单什么时候下呀，不断的问他，直 到有结果为止。其实，采购就是等我们问他呢。 会哭的孩子有奶吃。就像孩子不哭，我们怎么 知道他饿了呢？所以我们要要求客户购买。然 而，80％的业务员都没有向客户提出成交要求。
6、客户介绍客户
这是成功率最高的。业务员在有了几个原始客 户以后，就会认真服务好这几个客户，和他们 做朋友。等到熟悉了，就开口让他们介绍同行 或者朋友给你。这时候不要让他们给你名单就 好了，名单那里都可以找到，最主要是要让他 帮你打个电话。如果他帮你打了个推荐电话， 好过你打100个电话。你以后就主要服务好他 介绍的客户，然后也依次类推的让这个新客户 介绍下去，那样你就可以很轻松的找到你的客 户网络拉。
5、利用交际网络
通过交际网络的相互介绍来发展客户。以后做 业务讲究资源共享的时代。例如你是做塑料原 料的，我是做热流道的，他是做加工的。我们 同时做一个模具客户。如果我们都可以资源共 享，把好的客户都互相介绍，这样做进去一个 客户就非常容易和省心。而且我们的客户因为 大家互相看着，客户一有什么风吹草动.大家可 以提防，风险不就低很多了吗。
1、书籍资料-黄页

热流道基础知识培训

热流道基础知识培训
• 塑料件越小、越轻，生产中对塑料流体的滞流时间就越关注
• 对小制件、小喷嘴，精确的温控非常必要，这样才能满足不同结晶速度的 热塑材料的工艺表现。
概论（2）
• 对所有的非结晶材料，因为其固化速度慢，所以要求浇注口的冷却速度快 （cold gating）。
• 对所有易结晶材料，因为其固化速度快，所以要求从浇口到模具的隔热效果 好（hot gating），并辅之以有效控制的冷却。这样才能既保证不过早冷却凝 固，又可以在给定时间内冷却脱模。
• 浇注口大小选择最先考虑下述因素： 1。材料特性 2。塑料件大小情况 3。工艺要求
• 通过试模，再对浇注口进行优化
• 每单位周期的材料填充率由制件所需的填充速度所决定；但必须保证剪切率不得超过最大的许 用剪却率。
• 浇注口必须有足够的冷却，浇注口熔融体的温度越低，制件越易断开而脱模。
• 冷却固化不够的浇口导致抽丝，流涎等。
• 精确的温度控制至关重要。
The End
谢谢大家！ 提问和回答问题时间
？？？
或者工艺参数等变化了，其均匀填充特性也保持不变；而非自然平衡在应对这些变 化时，会导致制件质量问题，比如各型腔重量一致性差。
• 自然平衡的热流道会带给客户最广的工艺窗口，尤其是对多腔模具，同时保证一致 的高品质产品。
• 分流板中的流道设计对热敏感材料的注塑工艺有直接影响；抛光性好的流道有助于 减少压降；圆弧过渡的曲线杜绝死角，以及塑料降解。
热流道系统之流变学（1）
• 热塑材料的流动能力取决了其微分子结构，线性高分子结构的材料要比非线性的，或有许多旁 组结构的高分子材料容易流动得多；高分子量小或分子链较短的材料也比高分子量大或分子链 较长的容易得多。
• 必须考虑MFI，粘度系数，因其决定了热流道大小和浇注口的几何形状。

热流道培训教材共40页

热流道培训教材共40页

热流道培训材
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

热流道基础知识培训教材

热流道基础知识培训教材
塑料件是否要求具备极高的品质和优良的综合性能？ 塑料件是否要求极高的尺寸精度和公差？ 是否使用工程塑料，高分子混合剂，以及其他添加剂？
如果上述情况之一存在，就需要提供优良的热流道系统来改进客户的 技术产品质量，通过扩大其工艺窗口从而更有效地控制工艺参数，诸 如压力、温度、时间和流量等。
防止灰尘及铁屑引起的短路。
热流道常用材料
H13(8407/SKD61) 日本叫SKD61、瑞典叫8407，其具有良好耐热性，抗热疲劳性能及耐液态金
属冲蚀性能，高淬透性，优良综合力学性能，较高的抗回火稳定性。 （一般用来做热喷嘴） 718H(P20+Ni/2738） 美国叫P20+Ni，德国叫2738，由于加了1%的Ni，淬透性极佳，可预硬交货。
选用热流道应注意哪些？
很多条件都是选择热嘴时考虑的因素，例如：不同的塑料特性，制品的形状、 大小、厚薄、重量，型腔排列和浇口位置等。
国际知名品牌热流道
国产：塑美、麦士德、克朗宁、江浙沪沿海地区以及广东地区的热流道品牌 很多。先锐是YUDO在中国的子公司。
韩国：YUDO（柳道万和）、 HOTSYS （信好、哈希斯） 日本：世纪 、FISA（菲莎，世界唯一的弹簧自锁针阀热流道） 德国：HASCO（哈斯高）、 GUNTHER（坤特） 美国：DME、 INCOE（英柯欧）、 FASTHEAT（法实特） 加拿大：HUSKY（赫斯基）、 MOLD-MASTER（马斯特） 新西兰：MASTIP 荷兰：SYNVENTIRE（圣万提） 中国台湾：模懋、长新
热流道基础知识培训
什么情况下适合使用热流道？
各种包装产品应用
注塑成型晶是否需要减少几秒的成型周期？ 注塑时间（Injection time）是否不到一秒？ 是否在浇注口很小的情况下，需要极高的注塑压力？ 目前是否使用高效率的模具（High performance mould），同时具备快
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发热棒
易做到热平衡。 3.发热棒表面接触不是很
好，容易损坏，更换维
修不方便，易损耗。
2、发热线式加热
a.添加附加物，在 发热线上覆盖附加 物。如YUDO 附加 青铜、DME附加固 化物。(见附图)
青铜（固化物）
优点：热损失较少、加热较充 分。 缺点：成本较高、更换维修不 方便。
b.不加附加物，如 MOULD-TIP形式。 (见附图)
热流道的基本组成
所有的分流板配件 采用优质的模具钢 面板 定位环 钛合金介子防止 热损失到模具上
热流道板
调整介于可 调整间隙 堵头端部圆角确保 流道内没有死角
A板
钛合金定位块确保最 小的热损失到模具
平衡的流道
MOULD-TIP 提供多 款性能优良的热咀
汽缸板
圆汽缸
流道板 定位套定 位防漏胶
运水孔防汽缸过热 导致密封圈损坏
优点：热量分布均匀，更换维 修方便，成本底。 缺点：有少量热散失。
3、加热片式加热
加热片
直接在分流板上覆盖一层含发热 线的加热片，但因造价高、不能 维修，所以不经常使用。
二、热分流板的流道加工方式
1、传统的深孔钻加工流道
特点：需专用的深孔加工设备，保证其流道孔的光洁 度要求，加工完成后一般采用两种方式堵流道孔。 a.堵头式 b镶件式
２:含分流板的系统，在确认图纸后7-15天 the manifold system deliver time is 7-15 days after confirm drawing
售后服务 after sale service
1 ：1年的保修期， 1year guarantee ２：系统有故障时, 有办事处的城市,２－３小时内到现场， 没有办事处的城市，２４小时内到现场 when system have problem we will in 2-3 hours arrive if we have office beside the city , we will in 24 hours arrive if we have no office beside the city

Service 售前服务（before sales):
1:可提供产品流动分析 can make mold-flow for construe 2:24 小时内提供热流道CAD及Pro\e的图纸设计 In 24 hours can supply the CAD and Pro\e hot runner drawing to customer 3:旧模改热流道模具的工程

2 选择进胶的方式 点胶口 大水口
针阀胶口
4 热嘴的型号选择 根据过胶量选择热嘴大小 5: 运水的设计 要正确设计浇口冷却系统，当浇口冷却不充分时， 会使加工周期变长，有时会产生流延现象。一般冷 却水孔距封胶位最小8mm，对一些表面要求较严格 的产品可采用运水套的冷却形式。 6 客户对热流道设计的评判. 平衡流道及温度分布设计，各温控区单独控制。 正确浇口的结构与尺寸，保证型腔充分填充。 针阀式浇口及时关闭。 流道无死角区域，保证快速换色，防止材料降解。 7 典型案例: 叠层模和顺序控制模具,气辅热流道 模具
热流道的主要功能之一是使热流道内的塑料熔体
在模塑周期的注射、保压和冷却整个阶段保持正确 的加工温度。从而达到无冷水口，减少二次加工， 缩短注塑周期，提高产品一致性，实现大批量生产。 其次是比较和缓的输送塑料熔体，使压力和施加于 其上的剪切应力降到最底。从而可以降底产中应力， 减少注射压力和产品变形，提高机械加工能力等等。

三．安装热分流板
按以下程序正确计算热喷咀和热分流板的膨胀量，是防 止漏胶的重要条件： ●测量热分流板、钢垫块、钛合金垫块、L4的总高度 ●然后测量整个为安装热喷咀及热分流板所制作的空间， 使尺寸完全达到要求，如测量从W面到定模固定板（底板） 的高度等等 ●在工作温度下,热分流板钛合金垫块应高定模固定板(底 板)0.10mm,空隙的重叠,这个距离通过磨削钢垫块进行调 整 ●安装钛合金定位块、销钉、摆正分流板，选择适当螺栓 规格收分流板于模具.(当固定耳上孔直径为12 mm时，选 用模具级M8的螺栓并加装淬硬垫片)。 ●请在所有螺栓上涂上防锈油，便于以后拆卸螺栓，注意 紧固耳的作用是为了便于安装，不是为了紧固分流板和替 换垫块，故不能将紧固耳上的螺栓过分拧紧，否则加热分 流板时可能导致螺栓遭到破坏。
●使用定位块或导柱来确保定模固定板（底板）和热喷咀座板的 位置.特别是针阀式热咀时面板和A板必需有定位装置. ●热咀上的发热圈、热电偶及分流板发热管需留出接线槽，所 有导线最终连接到接线盒，接线盒一般在模具上方（天侧)。 导线不能被绞曲或过分折弯，并采用接线柱或铝盖板进行保 护。 ●装配前，用溶剂清洁分流板，去掉保护油。 ●在热喷咀上面涂上红丹，装上热分流板，检查密封环（如果 需要），检查热喷咀是否全部都与热分流板接触 ●在热喷咀上装配“O”密封圈。。 ●检查定模固定板（底板）和主进料咀发热圈之间是否有接触， 检查模具定位环与主进料咀之间的间隙（不要太大，保持0.4 mm就可以） ●为热分流板、加热圈、热电偶接线，进行最后检查。 ●（接线时防止触电，接线工作需要专业人员完成）


二．当对MOULD-TIP生产的热咀进行安装时应注意：


●热喷咀应小心安装，防止咀尖或密封区受到损坏，咀头封 胶位的任何划伤都可能导致漏胶。 ●安装前用溶剂清除保护油。 ●检查热咀开框的尺寸，确保全部尺寸及公差正确。 ●小心将热咀放入座孔中,直到热咀与开框的密封区接触后，再轻轻压入 到位，用力不要过猛。 ●在安装完毕前,将导线放入线槽中,不要过度弯曲热电偶导线，也不能依 赖导线拉动或转动热咀 。安装时要确保加热丝和热电偶的导线不会被过 分折弯或被破坏（尽量控制在90以内） ●在一模多腔情况下,检查确保所有热喷咀的W面在同一平面(如平面度误 差为+/-0.02) ●保证热喷咀与模具在接触时维持最小接触面积 ●检查所有热喷咀安装高度确保正确后,热分流板方可被装入模具中,一切 就绪后再安装O型密封圈 ●当加热到设定温度后,检查热喷咀在热状态后咀尖与浇口之间的间隙,周 围的间隙必须保证均匀,如果没有间隙或者间隙太小(小于0.2mm),请检查 浇口规格和E值计算结果是否正确. ●安装后都要对电路控制系统进行检查，以确保能正常运行
a.堵头式
b.镶件式（方形）
b.镶件式（圆形）
2、电脑锣加工流道，扩散焊连接
特点：将分流板分开两半，分别用电脑锣加工流道，可
得到较光滑、无死角的流道，然后再用先进的扩
散焊工艺将两块板焊接在一起。但加工工艺复杂， 且成本比较昂贵，所以很少使用。
如何先择热流道 1 要知道该模具为什么要用热流道 产量大 (成本) 难成型 热流道系统的优点： 缩短加工周期，提高效率。 代替冷浇道,从而不产生料把,水口料无需再粉碎。 提高产品一致性，提高产品质量。 改善浇口外观。 降低产品应力，减少产品变形。 采用阀浇口，进行分步注塑，加工制造不同规格 尺寸的零件系列。
A板
针阀热咀
1.设计
1.了解各公司热流道的优点 热嘴

图片 优点 缺点
1 可换颜色. 2 咀头,绝热性 好. 3.咀芯较长, 同 心度好. 4.传热性好.
1.咀芯 啤玻纤料易 磨损. 换用硬质合金 咀芯. 2.发热线和热电偶连 在一起, 3.头部定位环压在上 面, 可能引起热散失 而冷胶. 4.咀头漏胶进入发热 线.

安装

判断发热线,感温线和地线的接法

判断热电偶正负
判断热电偶和温控箱配备的方法(K,J型)

一．客户加工阶段：(如下图所示) ●G和d4应保持同心 ●d4和W应保持垂直 ●d1和d4之间应保持同心 ●为防止漏胶，封胶位需与热咀高精度配合 ●对浇口部位进行精密的加工处理，要保持精度和光洁度 ●热咀开框时要加上膨胀量E 用万能表检测发热装置后方可进行下一步装配
TEL:+46 511 162 00 西班牙： TEL：+34 93 309 86 37 葡萄牙： TEL：+35 1 244 772 705 意大利： TEL：+39 0331 899 998 法国： TEL：+33 344 835 801 土耳其： TEL：+90 212 612 8406 德国： TEL：+49 7735 1479 +49 7621 914 70 11 美国：TEL：+001 269 556 7051 瑞士：TEL：+41(0)32 421 10 10
总结以上优点可以实现全自动化，提高用户的生
产效率，生产利润和竞争能力。
Mould-tip China Office
South china
香港 深圳 中山 厦门 : : : : TEL: TEL: TEL: TEL: 00852-23415147 0086-755-27151988 0086-760-8681129 0086-592- 8667911 FAX: FAX: FAX: FAX: 00852-27978410 0086-755-27150530 0086-760-8616099 0086-592 - 6580386
加工设备(Equipment)
MAZARK



品质 Quality :
1: 10余年的热流道工作经验 10 years work experience for hot runner


2: 意大利的加热元件, 瑞士的技术 ROTFIL heater ,Switzerland technology 3: 超过400个客户正在使用我们的产品 over 400 customer is using now 4: 100% 的全检测 100% checking
making hot runner for old mould chiver time 1: 标准热嘴2-3天，非标热嘴７天 standard nozzle deliver time is 2-3 days, special nozzle is 7 days
