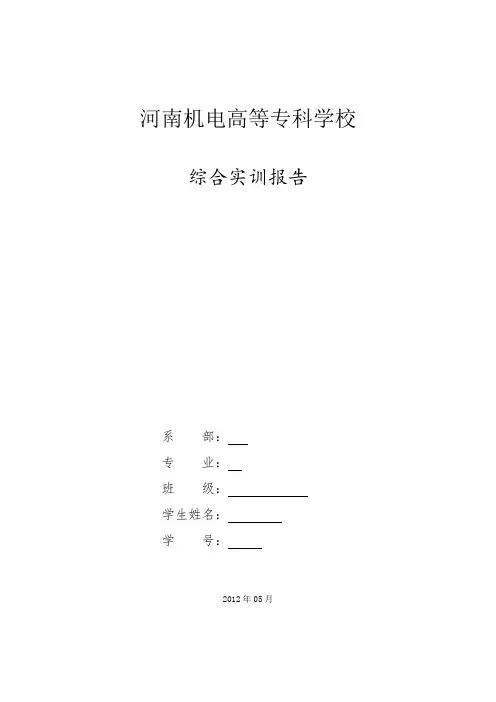

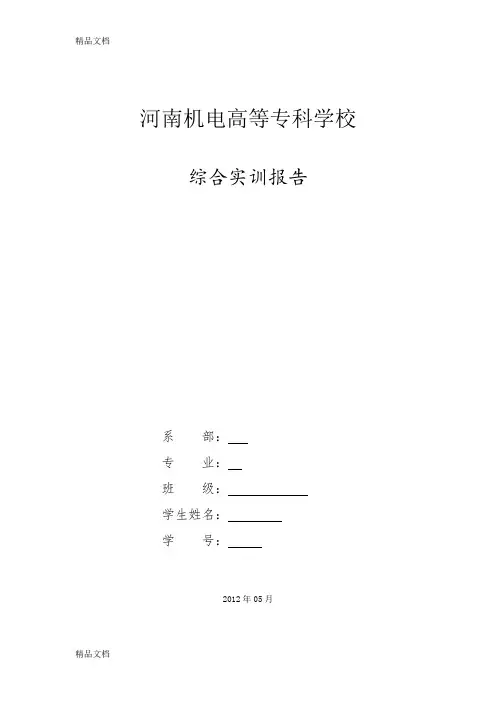

河南机电高等专科学校综合实训报告
系部：
专业：
班级：
学生姓名：
学号：
2012年05月
实训任务书
1．时间：2012年5月2日～2012年5月25日
2. 实训单位：河南机电高等专科学校
3. 实训目的：熟悉电路板及电子产品的制作全过程
4. 实训任务：
①了解电路板图得来的方法，掌握电路板图的打印技巧；
②会使用热转印机将电路图转印到覆铜板上；
③掌握电路板的腐蚀过程及注意事项；
④会使用高速钻床给电路板打孔；
⑤认识电子元器件，熟悉常用元器件的特性；
⑥熟练掌握焊接方法和技巧，完成电路板的焊接；
⑦掌握电子产品通电调试的注意事项，会检修电子产品；
⑧作好实训笔记，对自己所发现的疑难问题及时请教解决；
⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会；
○10参考相关的书籍、资料，认真完成实训报告。
综合实训报告
前言
当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。当然这些电源电路的样式、复杂程度千差万别。超级计算机的电源电路本身就是一套复杂的电源系统。通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。当负载要求功率较大,效率高时,常采用开关稳压电源。
实训报告:
一、实验名称
MOS大功率可调稳压电源
二、实验要求
1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线
性稳压电源。
2、输入采用24V变压器，前级线圈接市电220V。
3、输出电压在DC2.5～24V之间可调，（最大电流6A，与变压器功率也有关
系。
4、对电路进行分析测试，完善电路的不足之处。
三、实验器材
1、实验仪器和工具
万用表、电烙铁、松香、焊锡、细纱布、锜子、剪刀、剥线钳。
波；C1、C2、D1、D2、R1构成倍压电路，为TL431（精密电压基准）提供工作电压；场效应管IRF640作调整管；TL431、C4构成基准电压电路；三极管9013、R2构成限流保护电路；R4、RP1、 R3构成分压采样电路；C5是后级
滤波电容。
稳压过程如下：当输出电压升高时，U O↑→U R(TL431)↑→U k(TL431)↓→R2-3(IRF640)↑→U2-3(IRF640)↑→U O↓;
限流保护过程如下：当电流大于6A时，U R2≥0.6V，此时9013导通，导
致调整管IRF640 漏极-源极短路，停止输出电压，从而起到限流保护的作用。
1、元器件参数简介
⑴ IRF640: N-MOS、200V、18A、125W、0.18Ω、G-D-S
⑵ TL431: 分流式可调精密电压基准源（内部含有一个2.5V的基准电压源），
输出电压2.5V～36V连续可调，工作电流范围宽达100mA，动态电阻
典型值为0．22欧。
下图中，输出电压V
o =2．5(R2十R3)V／R3 。注意：1mA<(V
IN
-V
OUT
)/R1<500mA
2、倍压电路原理
图1 半波整流电压电路
1）单被压电路
(a)负半周 (b)正半周
(1)负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图(a)所示。
(2)正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图(b)所示。
其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在(输入处)负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图3 输出电压波形
所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择
PIV >2Vm的二极管。
2）全波倍压电路
图4 全波整流电压电路
(a)正半周 (b)负半周
图5 全波电压的工作原理
正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图(a)所示。
负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图(b)所示。
由于C1与C2串联，故输出直流电压，V0=Vm。如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。正半周时，二极管D2所受的最大逆向电压为2Vm，负半周时，二极管D1所承受的最大逆向电压为2Vm，所以电路中应选择PVI >2Vm的二极管。
3)三倍压电路
