自制可调直流稳压电源在电子电路实验和项目制作中，一个可靠的直流稳压电源是不可或缺的。
通过自制一个可调直流稳压电源，您可以根据需要调整输出电压，从而提供适合各种应用的电源。
本文将向您介绍如何自己制作一个简单但实用的可调直流稳压电源。
在开始之前，请确保您具备一定的电子知识和基本的电路制作技能。
材料清单：1. 一个适配器（输入电压220VAC，输出电压12VDC）2. 一个变压器（输入电压220VAC，输出电压12VAC）3. 一个桥整流器4. 一个电容器（容量1000μF，额定电压25V）5. 一个电位器（阻值10kΩ）6. 一个稳压集成电路LM3177. 一个散热器8. 一个转接头（用于连接电路到外部电源）步骤：1. 首先，将适配器插头连接到转接头上并插入电源插座。
确保适配器的输出电压为12VDC。
2. 将适配器的正极连接到桥整流器的“+”端，将适配器的负极接地。
3. 将桥整流器的输出连接到电容器的正极，并将电容器的负极接地。
4. 将电容器的正极连接到稳压集成电路LM317的“输入”脚，将电容器的负极连接到稳压集成电路LM317的“调节”脚。
5. 将电位器的中间引脚连接到稳压集成电路LM317的“调节”脚，将电位器的两侧引脚分别连接到稳压集成电路LM317的“调节”脚和“输出”脚。
6. 将散热器安装在稳压集成电路LM317上以保持散热效果。
7. 将稳压集成电路LM317的“输出”脚连接到您需要供电的电路或设备。
完成上述步骤后，您就成功地制作了一个可调直流稳压电源。
使用和调节：1. 在使用之前，请确保所有连接都正确并没有短路。
2. 将电路连接到您需要供电的电路或设备。
确保极性正确。
3. 通过调节电位器来调整输出电压。
您可以使用万用表来测量输出电压以确保其准确性。
4. 可调直流稳压电源的调节范围通常是从1.2V到12V。
通过旋转电位器，您可以在此范围内调整输出电压。
注意事项：1. 在进行任何操作之前，请将电源拔掉，以确保安全。

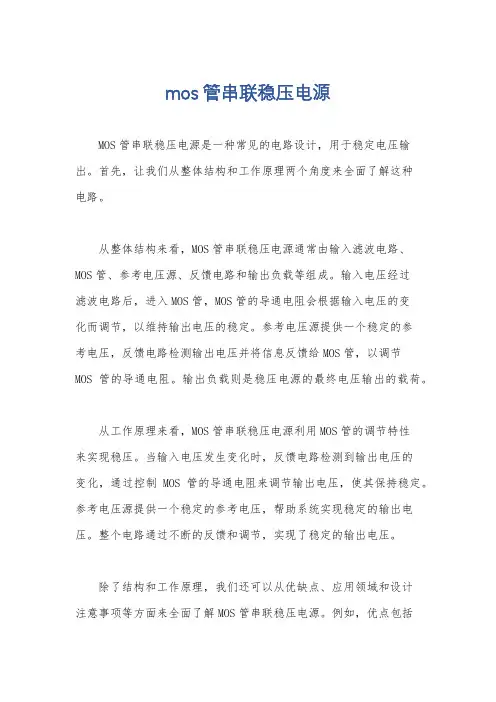

mos管串联稳压电源MOS管串联稳压电源是一种常见的电路设计，用于稳定电压输出。
首先，让我们从整体结构和工作原理两个角度来全面了解这种电路。
从整体结构来看，MOS管串联稳压电源通常由输入滤波电路、MOS管、参考电压源、反馈电路和输出负载等组成。
输入电压经过滤波电路后，进入MOS管，MOS管的导通电阻会根据输入电压的变化而调节，以维持输出电压的稳定。
参考电压源提供一个稳定的参考电压，反馈电路检测输出电压并将信息反馈给MOS管，以调节MOS管的导通电阻。
输出负载则是稳压电源的最终电压输出的载荷。
从工作原理来看，MOS管串联稳压电源利用MOS管的调节特性来实现稳压。
当输入电压发生变化时，反馈电路检测到输出电压的变化，通过控制MOS管的导通电阻来调节输出电压，使其保持稳定。
参考电压源提供一个稳定的参考电压，帮助系统实现稳定的输出电压。
整个电路通过不断的反馈和调节，实现了稳定的输出电压。
除了结构和工作原理，我们还可以从优缺点、应用领域和设计注意事项等方面来全面了解MOS管串联稳压电源。
例如，优点包括响应速度快、效率高、输出纹波小等；缺点可能包括成本较高、需要较复杂的控制电路等。
在应用领域上，MOS管串联稳压电源广泛应用于各种电子设备中，如通信设备、电源适配器、工业控制等。
在设计时，需要考虑输入电压范围、输出电压稳定性、负载变化等因素，以保证稳压电源的性能和稳定性。
总的来说，MOS管串联稳压电源是一种常见且重要的电路设计，通过全面了解其结构、工作原理、优缺点、应用领域和设计注意事项，我们可以更好地理解和应用这种电路。
MOSFET设计大功率的可调直流电源资料仅供参考学习目录错误！未找到引用源。
2 总体方案设计：........................................ 错误！未找到引用源。
错误！未找到引用源。
3.1整流电路......................................... 错误！未找到引用源。
错误！未找到引用源。
3.2场效应晶闸管MOSF ET .............................. 错误！未找到引用源。
错误！未找到引用源。
3.2.2功率MOS FET的结构和工作原理.................... 错误！未找到引用源。
错误！未找到引用源。
3.2.4电力MOS FET的主要参数.......................... 错误！未找到引用源。
错误！未找到引用源。
3.3.1缓冲原理....................................... 错误！未找到引用源。
错误！未找到引用源。
3.4驱动电路......................................... 错误！未找到引用源。
错误！未找到引用源。
3.4.2 几种MOSF ET驱动电路........................... 错误！未找到引用源。
错误！未找到引用源。
3.5.1过压过流保护................................... 错误！未找到引用源。
错误！未找到引用源。
3.6 TLP250芯片介绍.................................. 错误！未找到引用源。
错误！未找到引用源。
3.7.1 PWM控制的基本原理............................. 错误！未找到引用源。
错误！未找到引用源。
3.8 霍尔传感器的介绍................................ 错误！未找到引用源。

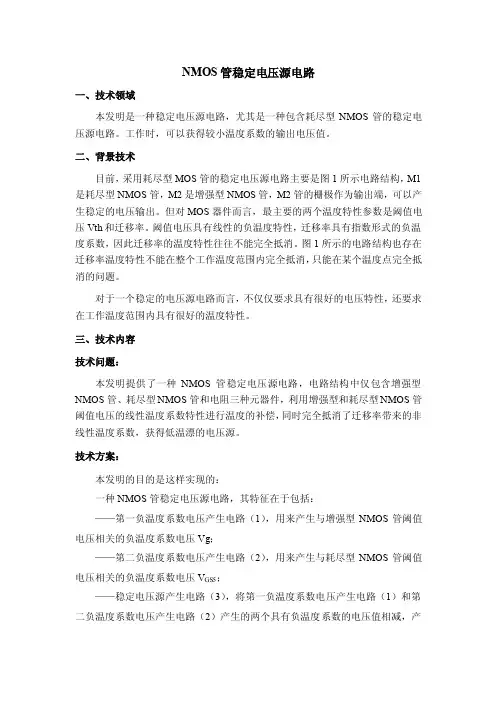

NMOS管稳定电压源电路一、技术领域本发明是一种稳定电压源电路，尤其是一种包含耗尽型NMOS管的稳定电压源电路。
工作时，可以获得较小温度系数的输出电压值。
二、背景技术目前，采用耗尽型MOS管的稳定电压源电路主要是图1所示电路结构，M1是耗尽型NMOS管，M2是增强型NMOS管，M2管的栅极作为输出端，可以产生稳定的电压输出。
但对MOS器件而言，最主要的两个温度特性参数是阈值电压Vth和迁移率。
阈值电压具有线性的负温度特性，迁移率具有指数形式的负温度系数，因此迁移率的温度特性往往不能完全抵消。
图1所示的电路结构也存在迁移率温度特性不能在整个工作温度范围内完全抵消，只能在某个温度点完全抵消的问题。
对于一个稳定的电压源电路而言，不仅仅要求具有很好的电压特性，还要求在工作温度范围内具有很好的温度特性。
三、技术内容技术问题：本发明提供了一种NMOS管稳定电压源电路，电路结构中仅包含增强型NMOS管、耗尽型NMOS管和电阻三种元器件，利用增强型和耗尽型NMOS管阈值电压的线性温度系数特性进行温度的补偿，同时完全抵消了迁移率带来的非线性温度系数，获得低温漂的电压源。
技术方案：本发明的目的是这样实现的：一种NMOS管稳定电压源电路，其特征在于包括：——第一负温度系数电压产生电路（1），用来产生与增强型NMOS管阈值电压相关的负温度系数电压Vg；——第二负温度系数电压产生电路（2），用来产生与耗尽型NMOS管阈值电压相关的负温度系数电压V GS5；——稳定电压源产生电路（3），将第一负温度系数电压产生电路（1）和第二负温度系数电压产生电路（2）产生的两个具有负温度系数的电压值相减，产生低温漂的稳定电压源。
在上述的一种NMOS管稳定电压源电路中，其中所述的第一负温度系数电压产生电路（1）由四个NMOS管和两个电阻连接组成，其中耗尽型NMOS管M1和增强型NMOS管M3的漏极与供电电源相连，NMOS管M1的栅极与源极、NMOS管M3的栅极以及增强型NMOS管M2的漏极相连。

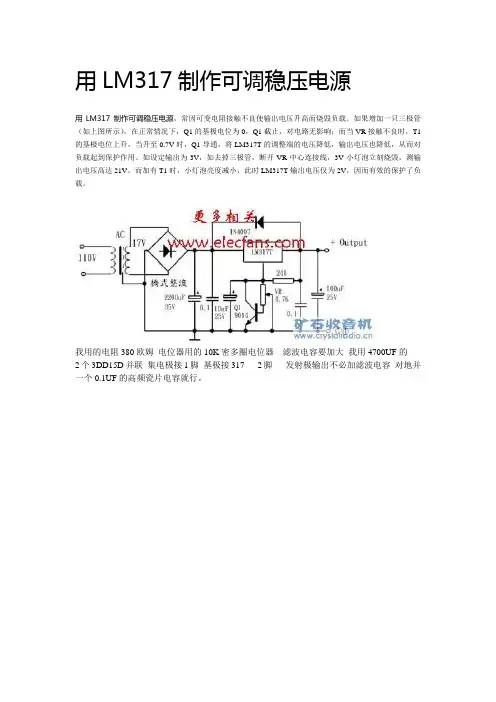

用LM317制作可调稳压电源
用LM317制作可调稳压电源，常因可变电阻接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如上图所示），在正常情况下，Q1的基极电位为0，Q1截止，对电路无影响；而当VR接触不良时，T1的基极电位上升，当升至0.7V时，Q1导通，将LM317T的调整端的电压降低，输出电压也降低，从而对负载起到保护作用。
如设定输出为3V，如去掉三极管，断开VR中心连接线，3V小灯泡立刻烧毁，测输出电压高达21V。
而加有T1时，小灯泡亮度减小，此时LM317T输出电压仅为2V，因而有效的保护了负载。
我用的电阻380欧姆电位器用的10K密多圈电位器滤波电容要加大我用4700UF的
2个3DD15D并联集电极接1脚基极接317 2脚发射极输出不必加滤波电容对地并一个0.1UF的高频瓷片电容就行。
河南机电高等专科学校综合实训报告系部：专业：班级：学生姓名：学号：2012年05月实训任务书1．时间：2012年5月2日～2012年5月25日2. 实训单位：河南机电高等专科学校3. 实训目的：熟悉电路板及电子产品的制作全过程4. 实训任务：①了解电路板图得来的方法，掌握电路板图的打印技巧；②会使用热转印机将电路图转印到覆铜板上；③掌握电路板的腐蚀过程及注意事项；④会使用高速钻床给电路板打孔；⑤认识电子元器件，熟悉常用元器件的特性；⑥熟练掌握焊接方法和技巧，完成电路板的焊接；⑦掌握电子产品通电调试的注意事项，会检修电子产品；⑧作好实训笔记，对自己所发现的疑难问题及时请教解决；⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会；○10参考相关的书籍、资料，认真完成实训报告。
综合实训报告前言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。
大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。
在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。
电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。
因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。
当负载要求功率较大,效率高时,常采用开关稳压电源。
实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线性稳压电源。

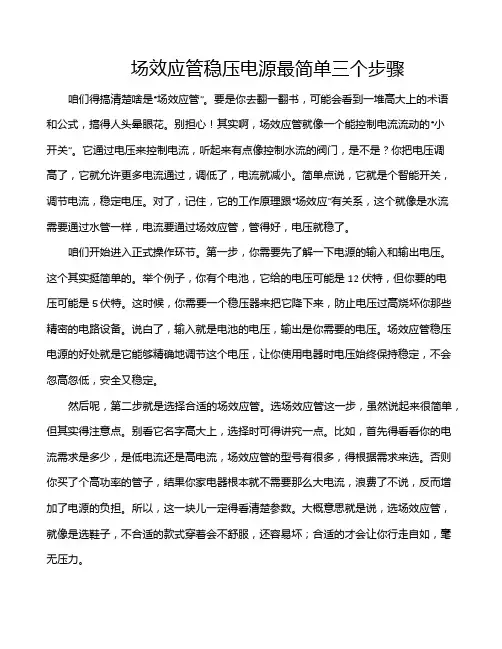

场效应管稳压电源最简单三个步骤咱们得搞清楚啥是“场效应管”。
要是你去翻一翻书，可能会看到一堆高大上的术语和公式，搞得人头晕眼花。
别担心！其实啊，场效应管就像一个能控制电流流动的“小开关”。
它通过电压来控制电流，听起来有点像控制水流的阀门，是不是？你把电压调高了，它就允许更多电流通过，调低了，电流就减小。
简单点说，它就是个智能开关，调节电流，稳定电压。
对了，记住，它的工作原理跟“场效应”有关系，这个就像是水流需要通过水管一样，电流要通过场效应管，管得好，电压就稳了。
咱们开始进入正式操作环节。
第一步，你需要先了解一下电源的输入和输出电压。
这个其实挺简单的。
举个例子，你有个电池，它给的电压可能是12伏特，但你要的电压可能是5伏特。
这时候，你需要一个稳压器来把它降下来，防止电压过高烧坏你那些精密的电路设备。
说白了，输入就是电池的电压，输出是你需要的电压。
场效应管稳压电源的好处就是它能够精确地调节这个电压，让你使用电器时电压始终保持稳定，不会忽高忽低，安全又稳定。
然后呢，第二步就是选择合适的场效应管。
选场效应管这一步，虽然说起来很简单，但其实得注意点。
别看它名字高大上，选择时可得讲究一点。
比如，首先得看看你的电流需求是多少，是低电流还是高电流，场效应管的型号有很多，得根据需求来选。
否则你买了个高功率的管子，结果你家电器根本就不需要那么大电流，浪费了不说，反而增加了电源的负担。
所以，这一块儿一定得看清楚参数。
大概意思就是说，选场效应管，就像是选鞋子，不合适的款式穿着会不舒服，还容易坏；合适的才会让你行走自如，毫无压力。
第三步，调试！这一步是最有趣的，也是最能显现你动手能力的时刻。
如果前面两步做得好，调试其实就轻松很多了。
你得接好电路，确保电流通畅，电压稳定。
在这一步，很多人可能会出现“电流不稳定”或者“电压忽高忽低”的问题。
别急，这时候咱们就要调整一下场效应管的门限电压，看看是不是调得不对。
你可以通过微调电位器，慢慢把输出电压调到你需要的数值。

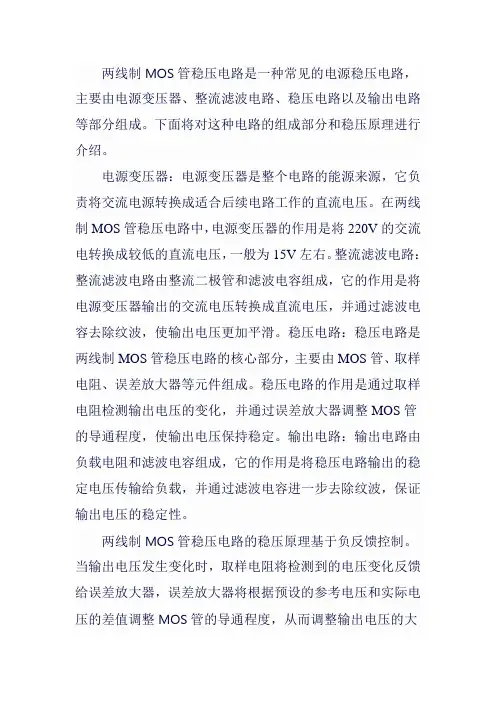

两线制MOS管稳压电路是一种常见的电源稳压电路，主要由电源变压器、整流滤波电路、稳压电路以及输出电路等部分组成。
下面将对这种电路的组成部分和稳压原理进行介绍。
电源变压器：电源变压器是整个电路的能源来源，它负责将交流电源转换成适合后续电路工作的直流电压。
在两线制MOS管稳压电路中，电源变压器的作用是将220V的交流电转换成较低的直流电压，一般为15V左右。
整流滤波电路：整流滤波电路由整流二极管和滤波电容组成，它的作用是将电源变压器输出的交流电压转换成直流电压，并通过滤波电容去除纹波，使输出电压更加平滑。
稳压电路：稳压电路是两线制MOS管稳压电路的核心部分，主要由MOS管、取样电阻、误差放大器等元件组成。
稳压电路的作用是通过取样电阻检测输出电压的变化，并通过误差放大器调整MOS管的导通程度，使输出电压保持稳定。
输出电路：输出电路由负载电阻和滤波电容组成，它的作用是将稳压电路输出的稳定电压传输给负载，并通过滤波电容进一步去除纹波，保证输出电压的稳定性。
两线制MOS管稳压电路的稳压原理基于负反馈控制。
当输出电压发生变化时，取样电阻将检测到的电压变化反馈给误差放大器，误差放大器将根据预设的参考电压和实际电压的差值调整MOS管的导通程度，从而调整输出电压的大
小，使其恢复到预设值。
通过这种方式，两线制MOS管稳
压电路能够自动调节输出电压，使其保持稳定。
总之，两线制MOS管稳压电路是一种可靠的电源稳压方案，具有稳定
性高、纹波小、响应速度快等优点。
在实际应用中，需要根据具体需求选择合适的元件和参数，以实现最佳的稳压效果。

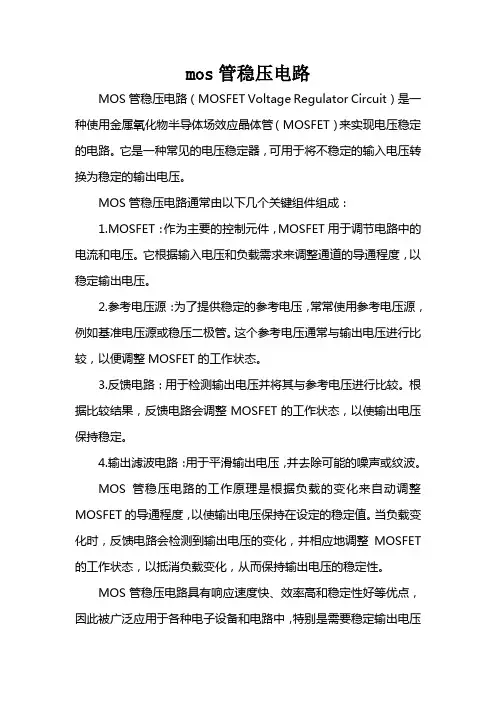

mos管稳压电路
MOS管稳压电路 （MOSFET Voltage Regulator Circuit）是一种使用金属氧化物半导体场效应晶体管 （MOSFET）来实现电压稳定的电路。
它是一种常见的电压稳定器，可用于将不稳定的输入电压转换为稳定的输出电压。
MOS管稳压电路通常由以下几个关键组件组成：
1.MOSFET：作为主要的控制元件，MOSFET用于调节电路中的电流和电压。
它根据输入电压和负载需求来调整通道的导通程度，以稳定输出电压。
2.参考电压源：为了提供稳定的参考电压，常常使用参考电压源，例如基准电压源或稳压二极管。
这个参考电压通常与输出电压进行比较，以便调整MOSFET的工作状态。
3.反馈电路：用于检测输出电压并将其与参考电压进行比较。
根据比较结果，反馈电路会调整MOSFET的工作状态，以使输出电压保持稳定。
4.输出滤波电路：用于平滑输出电压，并去除可能的噪声或纹波。
MOS管稳压电路的工作原理是根据负载的变化来自动调整MOSFET的导通程度，以使输出电压保持在设定的稳定值。
当负载变化时，反馈电路会检测到输出电压的变化，并相应地调整MOSFET 的工作状态，以抵消负载变化，从而保持输出电压的稳定性。
MOS管稳压电路具有响应速度快、效率高和稳定性好等优点，因此被广泛应用于各种电子设备和电路中，特别是需要稳定输出电压
的场合。
教你制作一个稳压可调电源，电路简单，电压多大都可以！
在昨天我们讲述了一个5V稳压电源的设计，如果单纯5V输出的话未免有点浪费资源了，今天这这小制作也可以说是5V稳压电源的一个升级，输出电压在一定范围内是能够准确调节的，这个小制作的输出电压我试了下，如果用12V输入的话，电压在1.5V到10V之间都可准确调接，不过输出电压不能太低，低了电流会增大，有可能会烧掉芯片，大家在制作的时候还是最好注意到这一点。
废话不多说来看下原理图
可调稳压电源原理图
由原理图我们可以看出所使用的元件有核心LM317，1K电阻，10K可调电阻，再加上一个10V电源就全了，材料不多，电路图也非常简单，大家照着原理图连接上就可以使用，今天我也把制作效果分享给大家。
首先来看一下所需材料全家福
稳压电源所需材料
从左到右所用材料依次为LM317、10K可调电阻（说明下为了展示diy可调电源的精确度，下文用更灵敏的可调电阻代替的）、1K电阻、电源。
找到好材料之后，接下来的工作就是按照电路图把所需元件进行电气连接，来看下焊接成果图
制作成功图片
电气连接成功后，连接上电源，在输出端连接上万用表就可以直接读出输出电压，调节10K的可调电阻输出电压还会发生改变，来看下动态效果图
经过测试可调稳压电源的输出电压在1.5V左右到10V能够准确调节，只要拧的可调电阻位置到位，输出电压想要几伏有几伏，看来我们制作的很成功，如果你们喜欢的话或者对你们有用可以尝试制作下，一定要注意不要把电压调的太低，祝大家能够成功制作。
PS：视频拍的时候不小心拍反了，没调整过来，不影响对文章的
理解。
河南机电高等专科学校综合实训报告系部：专业：班级：学生姓名：学号：2012年05月实训任务书1．时间：2012年5月2日～2012年5月25日2. 实训单位：河南机电高等专科学校3. 实训目的：熟悉电路板及电子产品的制作全过程4. 实训任务：①了解电路板图得来的方法，掌握电路板图的打印技巧；②会使用热转印机将电路图转印到覆铜板上；③掌握电路板的腐蚀过程及注意事项；④会使用高速钻床给电路板打孔；⑤认识电子元器件，熟悉常用元器件的特性；⑥熟练掌握焊接方法和技巧，完成电路板的焊接；⑦掌握电子产品通电调试的注意事项，会检修电子产品；⑧作好实训笔记，对自己所发现的疑难问题及时请教解决；⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会；○10参考相关的书籍、资料，认真完成实训报告。
综合实训报告前言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。
大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。
在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。
电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。
因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。
当负载要求功率较大,效率高时,常采用开关稳压电源。
实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线性稳压电源。
2、输入采用24V变压器，前级线圈接市电220V。
3、输出电压在DC2.5～24V之间可调，（最大电流6A，与变压器功率也有关系。
4、对电路进行分析测试，完善电路的不足之处。
三、实验器材1、实验仪器和工具万用表、电烙铁、松香、焊锡、细纱布、锜子、剪刀、剥线钳。
波；C1、C2、D1、D2、R1构成倍压电路，为TL431（精密电压基准）提供工作电压；场效应管IRF640作调整管；TL431、C4构成基准电压电路；三极管9013、R2构成限流保护电路；R4、RP1、 R3构成分压采样电路；C5是后级滤波电容。
稳压过程如下：当输出电压升高时，U O↑→U R(TL431)↑→U k(TL431)↓→R2-3(IRF640)↑→U2-3(IRF640)↑→U O↓;限流保护过程如下：当电流大于6A时，U R2≥0.6V，此时9013导通，导致调整管IRF640 漏极-源极短路，停止输出电压，从而起到限流保护的作用。
1、元器件参数简介⑴ IRF640: N-MOS、200V、18A、125W、0.18Ω、G-D-S⑵ TL431: 分流式可调精密电压基准源（内部含有一个2.5V的基准电压源），输出电压2.5V～36V连续可调，工作电流范围宽达100mA，动态电阻典型值为0．22欧。
下图中，输出电压Vo =2．5(R2十R3)V／R3 。
注意：1mA<(VIN-VOUT)/R1<500mA2、倍压电路原理图1 半波整流电压电路1）单被压电路(a)负半周 (b)正半周(1)负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图(a)所示。
(2)正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图(b)所示。
其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在(输入处)负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2）全波倍压电路图4 全波整流电压电路(a)正半周 (b)负半周图5 全波电压的工作原理正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图(a)所示。
负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图(b)所示。
由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。
这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。
正半周时，二极管D2所受的最大逆向电压为2Vm，负半周时，二极管D1所承受的最大逆向电压为2Vm，所以电路中应选择PVI >2Vm的二极管。
3)三倍压电路图6 三倍压电路图(a)负半周 (b)正半周图7 三倍压的工作原理负半周时，D1、D3导通，D2截止，电容器C1及C3都充电到Vm，其电流路径及电容器的极性如上图(a)所示。
正半周时，D1、D3截止，D2导通，电容器C2充电到2Vm，其电流路径及电容器的极性如上图(b)所示。
由于C2与C3串联。
故输出直流电压V0=3m。
正半周时，D1及D3所承受的最大逆向电压为2Vm，负半周时，二极管D2所承受的最大逆向电压为2Vm，所以电路中应选择PIV >2Vm的二极管。
4）N倍电压路下图中的半波倍压电路的推广形式，它能产生输入峰值的的三倍或四倍的电压。
根据线路接法的发式可看出，如果在接上额外的二极管与电容器将使输出电压变成基本峰值(Vm)的五、六、七、甚至更多倍。
(即N倍)。
N倍压电路的工作原理负半周时，D1导通，其他二极管皆截止，电容器C1充电到Vm，其电流路径及电容器的极性如图(a)所示。
正半周时，D2导通，其他二极管皆截止，电容器C2充电到2Vm，其电流路径及电容器的极性如上图(b)所示。
负半周时，D3导通，其他二极管皆截止，电容器C3充电到2Vm，其电流路径及电容器的极性如上图(c)所示。
正半周时，D4导通，其他二极管皆截止，电容器C4充电到2Vm，其电流路径及电容器的极性如上图(d)所示。
所以从变压器绕线的顶上量起的话，在输出处就可以得到Vm的奇数。
五、实验步骤与记录1、用Proter 99 SE做出电路的PCB图并用激光打印机打印。
（注意事项：在做PCB时其元件的距离和孔的大小应与实际相符合。
）2、选择合适寸尺的电路板并进行热转印，转印机的温度应保持在110度左右。
（注意事项：再转印之前必须保证电路板的清洁可用细纱布打磨干净。
）3、用油性笔补缺电路板上的断裂之处，由于油性笔易挥发，所以再不使用时应立即盖上笔帽。
4、用腐蚀液（三氯化铁）进行腐蚀，浓度越高腐蚀越快，在腐蚀完后电路板上一定要清洁干净。
（注意事项：腐蚀液不易清洗，在腐蚀时一定要注意周围的清洁。
）5、用打孔机进行打孔，常用的打孔转头有直径0.8、1.0、1.2、3.0的，打孔时用力不要过猛以免勋坏钻头和PCB板。
注意孔的大小和人身安全。
6、打孔后用细纱布把电路板上的石墨打磨干净，然后用自制的松香水涂抹与电路板上，防止电路板的氧化，在一是焊接时易于焊接。
松香水可由酒精%40（吸蚀）、松香%40（助焊）、三乙醇胺%6（提高光泽）、水氧酸%6（腐蚀驱除氧化）、松节油%4（软化松香）去配置，但在实际中用松香和酒精1：1配置就行。
7、检查元器件的好坏后焊接在电路板上。
8、在焊好后检查元件的位置是否正确，焊盘是否脱焊、虚焊、铜箔是否有断裂。
9、通电调试1）接通电源，同时查看电源指示灯显示是否正常；2）如果指示灯不亮，应立刻关闭电源并进行电路检查；3）如果指示灯显示正常，检查输出电压是否正常：用数字万用表直流电压档合理量程检测输出电压；4）若有电压输出，调整电位器，检查输出电压是否能够连续调整；5）若有电压输出，但输出不可调，应立刻关闭电源进行电路检查；6）若无电压输出，也应立刻关闭电源进行电路检查。
稳压电源当接负载1K和1.2K时，调节电位器所测得的数据如下表所示：注意事项：1）在焊接时应注意各元件的焊接位置，防止焊错造成不必要的勋失。
2）在通电调试时应注意个人安全。
六、实验结果经过一个多星期的时间，功夫不负有心人，总算把稳压电源做好，所测得的各项数据与理论值基本相符。
七、存在的问题及解决方法1、在实际中所测得的数据为什么跟理论值有偏差？答：理论不代表实际，只是一个近似，在实际中应考虑各方面的原因如温度、电压、元件特性等带来的负面影响。
2、电路能否在原基础上进行改造使其功能更强大?答：再原电路的基础上可以加一些附加电路。
如电压指示电路、各项保护电路等使其功能更强大，使其使用起来更方便。
但这就增加了各项技术指标，成本的加大，使其对电路的各项要求更加苛刻。
3、稳压电路为什么在实际应用时电压不是很稳定，输出电压波形不是很平滑？答：因为在电路中应用到了倍压电路和元件技术的差异，使其电路达不到理想值，可以加大变压器功率，换掉倍压电路，加大电容（电容越大稳压效果越好）使其输出更为稳定。
八、实习心得经过这次实习使我学会PCB板的制作过程以及电路的装配，提高了自己的焊接能力，加深了自己对电子专业的爱好，充分弥补了自己动手能力的不足，丰富了大学生活为自己以后的发展提供了平台。
