MOS管大功率可调稳压电源

mos管串联稳压电源MOS管串联稳压电源是一种常见的电路设计，用于稳定电压输出。

首先，让我们从整体结构和工作原理两个角度来全面了解这种电路。

从整体结构来看，MOS管串联稳压电源通常由输入滤波电路、MOS管、参考电压源、反馈电路和输出负载等组成。

输入电压经过滤波电路后，进入MOS管，MOS管的导通电阻会根据输入电压的变化而调节，以维持输出电压的稳定。

参考电压源提供一个稳定的参考电压，反馈电路检测输出电压并将信息反馈给MOS管，以调节MOS管的导通电阻。

输出负载则是稳压电源的最终电压输出的载荷。

从工作原理来看，MOS管串联稳压电源利用MOS管的调节特性来实现稳压。

当输入电压发生变化时，反馈电路检测到输出电压的变化，通过控制MOS管的导通电阻来调节输出电压，使其保持稳定。

参考电压源提供一个稳定的参考电压，帮助系统实现稳定的输出电压。

整个电路通过不断的反馈和调节，实现了稳定的输出电压。

除了结构和工作原理，我们还可以从优缺点、应用领域和设计注意事项等方面来全面了解MOS管串联稳压电源。

例如，优点包括响应速度快、效率高、输出纹波小等；缺点可能包括成本较高、需要较复杂的控制电路等。

在应用领域上，MOS管串联稳压电源广泛应用于各种电子设备中，如通信设备、电源适配器、工业控制等。

在设计时，需要考虑输入电压范围、输出电压稳定性、负载变化等因素，以保证稳压电源的性能和稳定性。

总的来说，MOS管串联稳压电源是一种常见且重要的电路设计，通过全面了解其结构、工作原理、优缺点、应用领域和设计注意事项，我们可以更好地理解和应用这种电路。

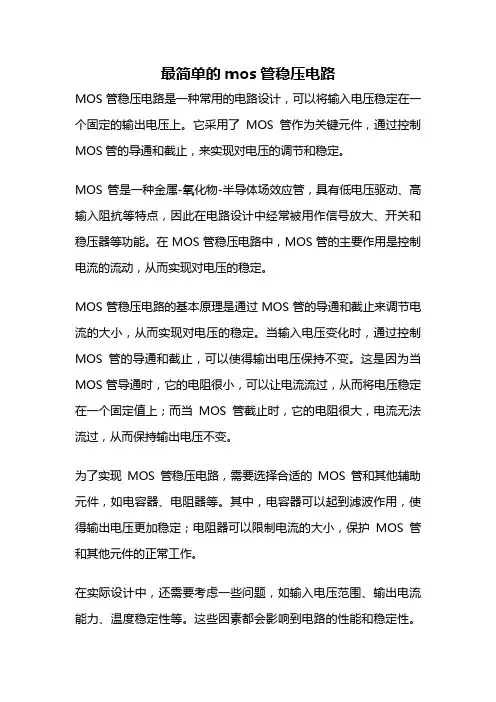

最简单的mos管稳压电路MOS管稳压电路是一种常用的电路设计，可以将输入电压稳定在一个固定的输出电压上。

它采用了MOS管作为关键元件，通过控制MOS管的导通和截止，来实现对电压的调节和稳定。

MOS管是一种金属-氧化物-半导体场效应管，具有低电压驱动、高输入阻抗等特点，因此在电路设计中经常被用作信号放大、开关和稳压器等功能。

在MOS管稳压电路中，MOS管的主要作用是控制电流的流动，从而实现对电压的稳定。

MOS管稳压电路的基本原理是通过MOS管的导通和截止来调节电流的大小，从而实现对电压的稳定。

当输入电压变化时，通过控制MOS管的导通和截止，可以使得输出电压保持不变。

这是因为当MOS管导通时，它的电阻很小，可以让电流流过，从而将电压稳定在一个固定值上；而当MOS管截止时，它的电阻很大，电流无法流过，从而保持输出电压不变。

为了实现MOS管稳压电路，需要选择合适的MOS管和其他辅助元件，如电容器、电阻器等。

其中，电容器可以起到滤波作用，使得输出电压更加稳定；电阻器可以限制电流的大小，保护MOS管和其他元件的正常工作。

在实际设计中，还需要考虑一些问题，如输入电压范围、输出电流能力、温度稳定性等。

这些因素都会影响到电路的性能和稳定性。

因此，在设计MOS管稳压电路时，需要综合考虑各种因素，选择合适的元件和参数。

总结起来，MOS管稳压电路是一种常用的电路设计，通过控制MOS管的导通和截止，实现对电压的调节和稳定。

它采用了MOS 管作为关键元件，通过选择合适的辅助元件和参数，可以实现对输入电压的稳定输出。

在实际应用中，需要综合考虑各种因素，确保电路的性能和稳定性。

通过合理的设计和选择，MOS管稳压电路可以在各种场合得到广泛应用。

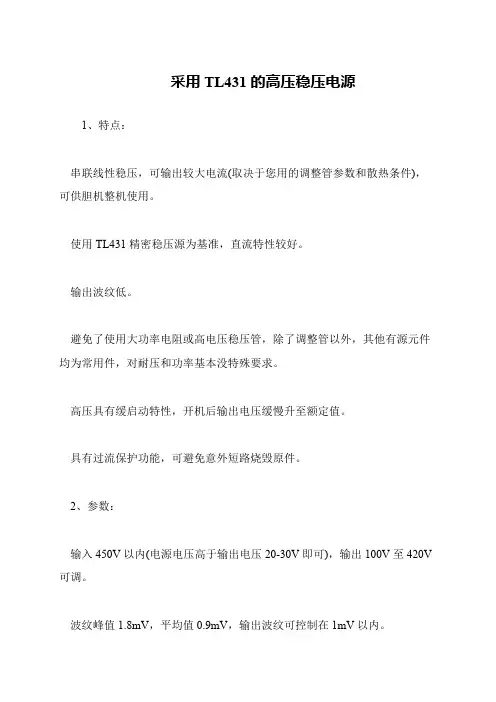

采用TL431的高压稳压电源
1、特点：
 串联线性稳压，可输出较大电流(取决于您用的调整管参数和散热条件)，可供胆机整机使用。

 使用TL431精密稳压源为基准，直流特性较好。

 输出波纹低。

 避免了使用大功率电阻或高电压稳压管，除了调整管以外，其他有源元件均为常用件，对耐压和功率基本没特殊要求。

 高压具有缓启动特性，开机后输出电压缓慢升至额定值。

 具有过流保护功能，可避免意外短路烧毁原件。

 2、参数：
 输入450V以内(电源电压高于输出电压20-30V即可)，输出100V至420V 可调。

 波纹峰值1.8mV，平均值0.9mV，输出波纹可控制在1mV以内。

MOS稳压电路1. 简介稳压电路是一种用于将输入电压稳定在特定输出电压的电路。

MOS稳压电路是一种常见的稳压电路，利用金属氧化物半导体场效应管（MOSFET）来实现电压的稳定。

MOSFET是一种三端器件，由栅极、漏极和源极组成。

它具有高输入阻抗、低输出阻抗和良好的线性特性，因此非常适合用于构建稳压电路。

本文将介绍MOS稳压电路的工作原理、分类以及设计要点，并提供一个具体实例来说明其应用。

2. 工作原理MOS稳压电路基于负反馈原理工作。

当输入电压发生变化时，负反馈通过调节控制信号来改变MOSFET的导通状态，从而使输出电压保持恒定。

具体而言，当输入电压增加时，输出也会相应增加。

这使得比较器检测到输出过高，并通过负反馈回路调整控制信号。

控制信号改变后，MOSFET的导通状态发生变化，使得输出返回到设定值。

同样地，当输入电压减小时，输出也会相应减小。

比较器检测到输出过低，并通过负反馈回路调整控制信号，使得MOSFET的导通状态发生变化，使输出返回到设定值。

通过这种方式，MOS稳压电路能够自动调整输出电压，使其保持稳定。

3. 分类根据MOSFET的工作模式和连接方式，MOS稳压电路可以分为以下几类：3.1 压流型稳压电路压流型稳压电路也称为恒流源稳压电路。

它使用一个恒流源来提供恒定的偏置电流，并通过调节MOSFET的导通状态来实现稳定的输出。

这种类型的稳压电路适用于大功率应用，因为它能够提供高效率和低温升。

3.2 串联型稳压电路串联型稳压电路是将负载放在MOSFET的源极和漏极之间。

当输入电压变化时，通过调节控制信号来改变MOSFET的导通状态，从而实现对输出电压的调节。

串联型稳压电路适用于低功率应用，并且具有较好的线性特性和稳定性。

3.3 并联型稳压电路并联型稳压电路是将负载放在MOSFET的漏极和地之间。

当输入电压变化时，通过调节控制信号来改变MOSFET的导通状态，从而实现对输出电压的调节。

并联型稳压电路适用于大功率应用，因为它能够提供较高的输出电流。

河南机电高等专科学校综合实训报告系部：专业：班级：学生姓名：学号：2012年05月实训任务书1．时间：2012年5月2日～2012年5月25日2. 实训单位：河南机电高等专科学校3. 实训目的：熟悉电路板及电子产品的制作全过程4. 实训任务：①了解电路板图得来的方法，掌握电路板图的打印技巧；②会使用热转印机将电路图转印到覆铜板上；③掌握电路板的腐蚀过程及注意事项；④会使用高速钻床给电路板打孔；⑤认识电子元器件，熟悉常用元器件的特性；⑥熟练掌握焊接方法和技巧，完成电路板的焊接；⑦掌握电子产品通电调试的注意事项，会检修电子产品；⑧作好实训笔记，对自己所发现的疑难问题及时请教解决；⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会；○10参考相关的书籍、资料，认真完成实训报告。

综合实训报告前言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。

大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。

电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。

因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。

当负载要求功率较大,效率高时,常采用开关稳压电源。

实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线性稳压电源。

河南机电高等专科学校综合实训报告系部：专业：班级：学生姓名：学号：2012年05月实训任务书1．时间：2012年5月2日～2012年5月25日2. 实训单位：河南机电高等专科学校3. 实训目的：熟悉电路板及电子产品的制作全过程4. 实训任务：①了解电路板图得来的方法，掌握电路板图的打印技巧；②会使用热转印机将电路图转印到覆铜板上；③掌握电路板的腐蚀过程及注意事项；④会使用高速钻床给电路板打孔；⑤认识电子元器件，熟悉常用元器件的特性；⑥熟练掌握焊接方法和技巧，完成电路板的焊接；⑦掌握电子产品通电调试的注意事项，会检修电子产品；⑧作好实训笔记，对自己所发现的疑难问题及时请教解决；⑨联系自己专业知识，体会电子产品制作过程，总结自己的心得体会；○10参考相关的书籍、资料，认真完成实训报告。

综合实训报告前言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都离不开一个共同的电路——电源电路。

大到超级计算机、小到袖珍计算机，所有电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

在电子电路中，都需要压稳定的直流电源供电，小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。

电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压，由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压，但这样的电压还随电网电压波动,负载和温度的变化而变化。

因而在整流,滤波电路之后还需接稳压电路，稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。

当负载要求功率较大,效率高时,常采用开关稳压电源。

实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线性稳压电源。

场效应管稳压电源最简单三个步骤咱们得搞清楚啥是“场效应管”。

要是你去翻一翻书，可能会看到一堆高大上的术语和公式，搞得人头晕眼花。

别担心！其实啊，场效应管就像一个能控制电流流动的“小开关”。

它通过电压来控制电流，听起来有点像控制水流的阀门，是不是？你把电压调高了，它就允许更多电流通过，调低了，电流就减小。

简单点说，它就是个智能开关，调节电流，稳定电压。

对了，记住，它的工作原理跟“场效应”有关系，这个就像是水流需要通过水管一样，电流要通过场效应管，管得好，电压就稳了。

咱们开始进入正式操作环节。

第一步，你需要先了解一下电源的输入和输出电压。

这个其实挺简单的。

举个例子，你有个电池，它给的电压可能是12伏特，但你要的电压可能是5伏特。

这时候，你需要一个稳压器来把它降下来，防止电压过高烧坏你那些精密的电路设备。

说白了，输入就是电池的电压，输出是你需要的电压。

场效应管稳压电源的好处就是它能够精确地调节这个电压，让你使用电器时电压始终保持稳定，不会忽高忽低，安全又稳定。

然后呢，第二步就是选择合适的场效应管。

选场效应管这一步，虽然说起来很简单，但其实得注意点。

别看它名字高大上，选择时可得讲究一点。

比如，首先得看看你的电流需求是多少，是低电流还是高电流，场效应管的型号有很多，得根据需求来选。

否则你买了个高功率的管子，结果你家电器根本就不需要那么大电流，浪费了不说，反而增加了电源的负担。

所以，这一块儿一定得看清楚参数。

大概意思就是说，选场效应管，就像是选鞋子，不合适的款式穿着会不舒服，还容易坏；合适的才会让你行走自如，毫无压力。

第三步，调试！这一步是最有趣的，也是最能显现你动手能力的时刻。

如果前面两步做得好，调试其实就轻松很多了。

你得接好电路，确保电流通畅，电压稳定。

在这一步，很多人可能会出现“电流不稳定”或者“电压忽高忽低”的问题。

别急，这时候咱们就要调整一下场效应管的门限电压，看看是不是调得不对。

你可以通过微调电位器，慢慢把输出电压调到你需要的数值。

使用功率场效应管的可调稳压电源
时间：2013-09-23 来源：作者：
这里介绍用一只V-MOS功率场效应管作调整管的稳压电源。

直流输出电压可在1.25V~12V连续可调，输出电流为50mA（须装10平方厘米）时，电压波动不超过0.3％，适合各类小电器使用。

电流原理
下图是该稳压器的原理图，其原理和普通串联型稳压器上午电源基本相同，不同的是使用了场效应作调整管，因不需大电流推动，所以使电路简化，成本降低，而稳压性能却有所提高。

图中电阻R1、RP、VD5、LED组成连续可调恒压源，为VT3基极提供基准电压。

R1为限流电阻；RP为4.7K带开关电位器，VD5为9~10.5V稳压管；VD6为红色发光管；VD5与VD6的串联稳压值决定了稳压电源的最大输出电压；VD6还兼作电源指示和负载电流大小指示，一管多用，稳压电源工作电流越大时，发光管越暗。

元件选择与制作
功率场效应管可选用V40AT等塑封管；T选用输出电压15V左右的变压器；其它元件图中已注明。

实验报告题目：宽带功率放大器（MOS管）专业班级：学号：学生姓名：小组成员：指导教师：起止时间：目录引言..................................................................... 第1章宽带功率放大器设计方案论证...................................1.1 宽带功率放大器的研究目的和意义 ...................................1.2 宽带功率放大器设计的要求及参数 ...................................1.3 使用MOS管作为输出级的好处及其特性 ...............................1.4 设计方案论证 ..................................................... 第2章宽带功率放大器各单元电路设计 ................................2.1 首先确定电源电压 .................................................2.2 关于源极跟随器级的电源 .........................................2.3 OP放大器的电源电路是3端稳压电源。

.............................2.4 整流电路的输出电压和电流 .......................................2.5 整流电路中的二极管和电容器 .....................................2.6 选择源极跟随器用的FET ..........................................2.7 需要有散热片和限流电阻 .........................................2.8 源极跟随器偏置电路的构成 .......................................2.9 选择温度补偿用晶体管2.10 确定偏置电压V B2.11 OP放大器构成的电压放大级2.12 输入电路外围使用的器件2.13 对于扬声器负载的措施第3章宽带功率放大器整体电路设计...................................3.1 整体电路图及原理分析 .............................................3.2 仿真电路参数及实际测试参数 .......................................3.3元器件清单列表................................................... 第4章系统调试中的问题及解决方法................................ 第5章设计总结........................................................参考文献................................................................引言宽带功率放大器的应用开始从军用向民用扩展，目前在无线通信、移动电话、卫星通信网、全球定位系统(GPS)、直播卫星接收(DBS)、ITS通信技术及毫米波自动防撞系统等领域有着广阔的应用前景，在光传输系统中，宽带功率放大器也同样占有重要地位。

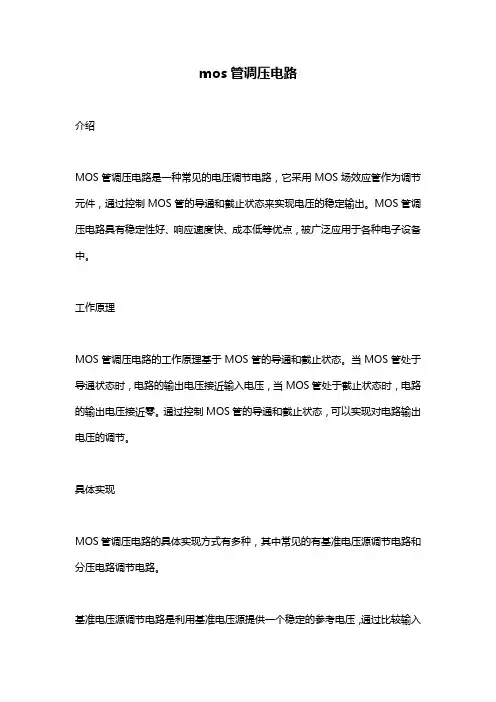

mos管调压电路介绍MOS管调压电路是一种常见的电压调节电路，它采用MOS场效应管作为调节元件，通过控制MOS管的导通和截止状态来实现电压的稳定输出。

MOS管调压电路具有稳定性好、响应速度快、成本低等优点，被广泛应用于各种电子设备中。

工作原理MOS管调压电路的工作原理基于MOS管的导通和截止状态。

当MOS管处于导通状态时，电路的输出电压接近输入电压，当MOS管处于截止状态时，电路的输出电压接近零。

通过控制MOS管的导通和截止状态，可以实现对电路输出电压的调节。

具体实现MOS管调压电路的具体实现方式有多种，其中常见的有基准电压源调节电路和分压电路调节电路。

基准电压源调节电路是利用基准电压源提供一个稳定的参考电压，通过比较输入电压和基准电压源的电压差来控制MOS管的导通和截止状态，从而实现对输出电压的调节。

分压电路调节电路是利用分压电路将输入电压分压到MOS管的栅极上，通过控制栅极电压来控制MOS管的导通和截止状态，从而实现对输出电压的调节。

优缺点MOS管调压电路具有以下优点：1. 稳定性好：MOS管调压电路采用MOS管作为调节元件，MOS管的导通和截止状态稳定，能够保证电路输出电压的稳定性。

2. 响应速度快：MOS管调压电路的响应速度快，能够快速调节输出电压，适用于对电压变化要求较高的场合。

3. 成本低：MOS管调压电路的成本较低，适用于大批量生产。

MOS管调压电路也存在以下缺点：1. 功耗较大：MOS管调压电路的功耗较大，会产生一定的热量。

2. 稳定性受温度影响：MOS管调压电路的稳定性受温度影响较大，需要进行温度补偿。

总结MOS管调压电路是一种常见的电压调节电路，具有稳定性好、响应速度快、成本低等优点。

它的实现方式有多种，包括基准电压源调节电路和分压电路调节电路。

虽然MOS管调压电路存在一些缺点，但在大批量生产的场合下，仍然是一种较为优秀的电压调节方案。

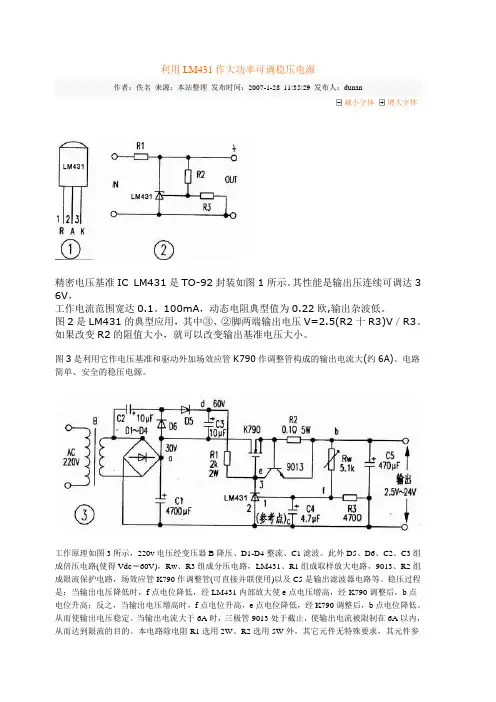

利用LM431作大功率可调稳压电源
作者：佚名来源：本站整理发布时间：2007-1-28 11:35:29 发布人：dunan
减小字体增大字体
精密电压基准IC LM431是TO-92封装如图1所示。

其性能是输出压连续可调达3 6V，
工作电流范围宽达0.1。

100mA，动态电阻典型值为0.22欧,输出杂波低。

图2是LM431的典型应用，其中③、②脚两端输出电压V=2.5(R2十R3)V／R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。

工作原理如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。

此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，LM431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出滤波器电路等。

稳压过程是：当输出电压降低时，f点电位降低，经LM431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。

从而使输出电压稳定。

当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。

本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，其元件参
数如图3所示。

mos管稳压电路
MOS管稳压电路 （MOSFET Voltage Regulator Circuit）是一种使用金属氧化物半导体场效应晶体管 （MOSFET）来实现电压稳定的电路。

它是一种常见的电压稳定器，可用于将不稳定的输入电压转换为稳定的输出电压。

MOS管稳压电路通常由以下几个关键组件组成：
1.MOSFET：作为主要的控制元件，MOSFET用于调节电路中的电流和电压。

它根据输入电压和负载需求来调整通道的导通程度，以稳定输出电压。

2.参考电压源：为了提供稳定的参考电压，常常使用参考电压源，例如基准电压源或稳压二极管。

这个参考电压通常与输出电压进行比较，以便调整MOSFET的工作状态。

3.反馈电路：用于检测输出电压并将其与参考电压进行比较。

根据比较结果，反馈电路会调整MOSFET的工作状态，以使输出电压保持稳定。

4.输出滤波电路：用于平滑输出电压，并去除可能的噪声或纹波。

MOS管稳压电路的工作原理是根据负载的变化来自动调整MOSFET的导通程度，以使输出电压保持在设定的稳定值。

当负载变化时，反馈电路会检测到输出电压的变化，并相应地调整MOSFET 的工作状态，以抵消负载变化，从而保持输出电压的稳定性。

MOS管稳压电路具有响应速度快、效率高和稳定性好等优点，因此被广泛应用于各种电子设备和电路中，特别是需要稳定输出电压
的场合。

使用功率场效应管的可调稳压电源
时间：2013-09-23 来源：作者：
这里介绍用一只V-MOS功率场效应管作调整管的稳压电源。

直流输出电压可在1.25V~12V连续可调，输出电流为50mA（须装10平方厘米）时，电压波动不超过0.3％，适合各类小电器使用。

电流原理
下图是该稳压器的原理图，其原理和普通串联型稳压器上午电源基本相同，不同的是使用了场效应作调整管，因不需大电流推动，所以使电路简化，成本降低，而稳压性能却有所提高。

图中电阻R1、RP、VD5、LED组成连续可调恒压源，为VT3基极提供基准电压。

R1为限流电阻；RP为4.7K带开关电位器，VD5为9~10.5V稳压管；VD6为红色发光管；VD5与VD6的串联稳压值决定了稳压电源的最大输出电压；VD6还兼作电源指示和负载电流大小指示，一管多用，稳压电源工作电流越大时，发光管越暗。

元件选择与制作
功率场效应管可选用V40AT等塑封管；T选用输出电压15V左右的变压器；其它元件图中已注明。

V-MOS简介一般场效应管虽然输入阻抗较高，但输出端带负载的能力很低；一般大功率晶体管虽然能输出较大的功率，但由于输入阻抗较低，输入端需有较大的推动电流才能工作，因此还要设较复杂的推动级。

本文向读者推荐的这种VMOS管是一种功率场效应管，兼有上述两种管子的优点，在设计线路时，可使线路大为简化。

另外这种管子还有许多其它独特的优点。

这是近年（指80年代）来才发展起来的一种新型器件。

VMOS功率场效应管又叫V型槽金属氧化物半导体场效应管，用英文缩写字母可写成“VMOS FET”。

有关这种管子的结构原理及特性，本刊在1985年第4期上已有专文述及（下次再转贴），这里不说了。

仅说说这种管子在应用方面的特点，并给出几种应用电路例子，供使用参考。

与普通大功率晶体管相比较，VMOS功率场效应管有如下一些优点：（1）VMOS管具有很高的输入阻抗（10的8次方欧姆左右），其输入端能直接与CMOS、TTL集成电路和其它高阻抗器件连接。

（2）VMOS管在工作时的输入电流甚微（0.1μA以下），一般认为只要输入端有电压就可以驱动，因此对驱动器件的功率要求很低，属电压控制器件。

如从电流角度看，VMOS 管的电流放大系数高达10的9 次方。

所以单个VMOS管经常可用来代替由两三只普通晶体管组成的达林顿管（复合管）（3）VMOS管是多数载流子器件，没有普通晶体管所固有的少子存储效应。

适于高频高速工作。

例如：VMOS智能在4毫微秒（ns）内开关1A的电流。

这比普通晶体管快了10～200倍。

（4）VMOS管具有负的电流温度系数，即栅源电压不变的情况下，导通电流会随温度的上升而下降（普通晶体管正相反），因而VMOS管不存在由于二次击穿所引起管子损坏的现象，使它特别适于做大功率器件。

下面介绍几个应用电路：1.电源：串联型稳压电源所用调整管的功率不能满足要求时，通常是用几只晶体管并联起来使用，如图1所示。

一般需选用相同参数的管子来并联，否则很容易因电流分配不匀，而集中流入某一管，致使该管损坏。

mos 管、三极管电源稳压电路
MOS管与三极管均可用于电源稳压电路，其工作原理各异：
- 三极管稳压器：利用三极管的电流放大特性，在反馈网络控制下调整自身的基极或栅极电压，从而维持输出电压稳定。

例如，在线性稳压器中，三极管作为调整元件，通过改变自身集电极-发射极间的电阻来保持输出恒定。

- MOS管稳压器：在低压降（LDO）线性稳压器中，MOSFET（金属氧化物半导体场效应晶体管）因其低导通阻抗而广泛应用。

MOS 管通过栅极电压控制漏源极间的导通程度，以消耗多余的电压来实现稳压，具有较高的效率和良好的热性能。

总结：MOS管稳压电路通常能提供更低功耗和更精准的电压控制，而三极管稳压电路在某些场合由于结构简单和成本较低仍被使用。

两者均需配合适当的反馈机制确保输出电压不受输入电压波动和负载变化的影响。

可调稳压电源工作原理可调稳压电源是一种能够输出稳定电压的电源。

它通过对输入电压进行调节和稳定，以获得所需的输出电压。

下面将详细介绍可调稳压电源的工作原理。

可调稳压电源的主要组成部分包括输入电源、输入变压器、整流电路、滤波电路、稳压电路和输出端。

其工作原理如下：首先，输入电源将电能转化为交流电压，并输入到输入变压器中。

输入变压器能够根据需要调节输入电压的大小。

一般情况下，输入电压的大小与输出电压有一定的关系，通过调节输入变压器可以改变输入电压的大小，从而实现输出电压的调节。

接下来，交流电压经过整流电路，将交流电压转化为直流电压。

整流电路通常采用整流二极管或整流桥等元件，将交流电信号的负半周或正半周进行转换，从而得到一个方向相同的直流电压。

然后，直流电压通过滤波电路进行滤波处理。

滤波电路通常由电容器和电感组成，能够去除直流电信号中的纹波成分，使得输出电压更加稳定。

在滤波后，电压进入稳压电路。

稳压电路通过对电压的反馈控制，调节输出电压的大小。

一般稳压电路包括参考电压源、误差放大器、电压比较器和功率驱动器等组件。

参考电压源产生一个稳定的参考电压，作为稳压电路的参考标准。

误差放大器将输出电压与参考电压进行比较，计算出误差信号。

电压比较器将误差信号与控制信号进行比较，并输出一个调节信号。

功率驱动器根据调节信号的大小，控制功率晶体管或MOS管的通断，调节输出电压的大小。

稳压电路通过不断调整调节信号，使得输出电压保持在设定的稳定值。

最后，输出电压通过输出端输出。

输出端连接负载电阻或其他电子元件，将电能传递给负载。

总结来说，可调稳压电源通过对输入电压的调节和稳定，以及对输出电压的反馈控制，实现对输出电压的调节。

它包括输入电源、输入变压器、整流电路、滤波电路、稳压电路和输出端等组件，通过各个组件的协同工作，实现了稳定的输出电压。

这种稳定输出电压的特性使得可调稳压电源广泛应用于各个领域，如电子设备、实验室、通信系统和工业自动化等。

MOS管开关电源-浅析MOS管是如何控制电源达到缓启动目的的电源,MOS管,开关电源MOS管开关电源MOS管最常见的应用可能是电源中的开关元件，此外，它们对电源输出也大有裨益。

服务器和通信设备等应用一般都配置有多个并行电源，以支持N+1 冗余与持续工作(图1)。

各并行电源平均分担负载，确保系统即使在一个电源出现故障的情况下仍然能够继续工作。

不过，这种架构还需要一种方法把并行电源的输出连接在一起，并保证某个电源的故障不会影响到其它的电源。

在每个电源的输出端，有一个功率MOS管可以让众电源分担负载，同时各电源又彼此隔离。

起这种作用的MOS管被称为"ORing"FET，因为它们本质上是以 "OR" 逻辑来连接多个电源的输出。

如何用MOS管控制使之达到电源缓启动的目的在电信工业和微波电路设计领域，普遍使用MOS管控制冲击电流的方达到电流缓启动的目的。

MOS管有导通阻抗Rds_on低和驱动简单的特点，在周围加上少量元器件就可以构成缓慢启动电路。

虽然电路比较简单，但只有吃透MOS管的相关开关特性后才能对这个电路有深入的理解。

MOSFET的开通过程尽管MOSFET在开关电源、电机控制等一些电子系统中得到广泛的应用，但是许多电子工程师并没有十分清楚的理解MOSFET开关过程，以及MOSFET在开关过程中所处的状态一般来说，电子工程师通常基于栅极电荷理解MOSFET的开通的过程，如图1所示此图在MOSFET数据表中可以查到。

图1 AOT460栅极电荷特性MOSFET的D和S极加电压为VDD，当驱动开通脉冲加到MOSFET的G和S极时，输入电容Ciss充电，G和S极电压Vgs线性上升并到达门槛电压VGS(th)，Vgs上升到VGS(th)之前漏极电流Id≈0A，没有漏极电流流过，Vds的电压保持VDD不变。

当Vgs到达VGS(th)时，漏极开始流过电流Id，然后Vgs继续上升，Id也逐渐上升，Vds仍然保持VDD当Vgs到达米勒平台电压VGS(pl)时，Id也上升到负载电流最大值ID，Vds的电压开始从VDD 下降。
