可调直流稳压电源的工作原理

在业余条件下进行电子制作，拥有一个可调节输出电压的稳压电源是非常有用的，市面上所售的成品可调稳压电源价格一般都在百元以上，外表看上去是挺好看的，但对于业余电子爱好者来说，实用是最主要的。

本章介绍的这款可调稳压电源，输出电压范围为3到12V，最大输电流为1A，这些参数对于业余制作中的调试用电源基本能满足要求。

1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图，主要由整流电路和稳压电路两部分组成，稳压电路接在整流电路和负载之间，采用了三端可调稳压集成电路LM337作为主芯片,使得该稳压电源的电路非常简单。

图1交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器，在输出端即可得不同的电压输出。

LED作为电源指示灯用，通过调节LM337控制端的电压值，可使输出端输出不同的电压值，从而实现可调稳压输出。

在输出端该稳压电源还接有极性转换输出开关，通过选择，可使输出端得到正负相反的电压极性。

2、安装与调试先将所有元件按要求焊接在印制板上，注意焊接顺序及焊接的时间，防止损坏元件，只要焊接无误一般都能正常工作。

特别是三端稳压集成电路LM337的焊接，不能将方向焊反，同时由于该产品的外壳为塑料材料制成，在焊接变压器电源端引线时必须掌握技巧，先将插头铜片用刀刮开净，然后用松香等助焊剂将刮好的铜片上锡，操作过程时间要短，否则极易使塑料熔化，待上好锡的铜片冷却后，再进行变压器引线的焊接，下图是安装的元件布置图和我们安装调试好后的实物图：然后将变压器及电路板装于塑料盒中，将电源指示发光二极管从外壳的孔中穿出并固定好（由于是塑料外壳，制作过程中可能会因操作者焊变压器引线时间过长而变型，造成安装孔位稍有偏移，组装时须引起注意！）这样，一个直流可调稳压电源就完成了，有了这个电源，在以后的电子制作中就会有许多方便。

3、元器件清单。

可调直流稳压电源1、可调直流稳压电源的构成可调直流稳压电源是由降压、整流、滤波、稳压、调整、滤波、电压指示构成的。

降压的作用是：将输入的220V交流电压降到24V。

此时输出的还是交流电压。

整流的作用是：将交流电压整流成直流电压。

此时输出的是只有正半周的电压。

加电指示的作用是：加电后红色指示灯亮。

指示稳压电源已经加电。

滤波的作用是：将正半周的电压过滤成纹波系数很小的接近直流的电压。

稳压的作用是：将纹波系数很小的输出电压稳定在用户需要的直流电压上。

输出电压调整：根据用户的需要，调节稳定输出电压值。

二次滤波：为了在用电时需要突发大电流时，向负载提供瞬时电流。

稳定输出电压。

电压指示：将当前输出的电压值用表头显示出来，以便用户对输出电压调整和使用。

其原理框图如图1所示。

图1 稳压电源框图2、所用的器件和电原理图组成降压的元件是：变压器B1。

组成整流的元件是：D1-D4这四只二极管组成滤波的元件是2200微法、耐压50V的电解电容C1（外形如图3所示）。

组成加电指示的元件是：限流电阻R1和红色发光二极管。

组成稳压的元件是：可调输出电压的集成三端稳压器LM317。

组成输出电压调整元件是：电位器R P（外形图如图4所示）。

组成二次滤波元件是：10uF、耐压50V的电解电容C2。

组成电压指示元件是：0-24V指针式电压表头。

电原理图如图2所示。

图2 可调稳压电路电原理图图3 电解电容外形图图4 电位器外形3、电路板布局以及安装有关电路板上原器件的安装如图5所示。

装元器件时应该先装矮的元件，后装高的元件。

图（a）是总装配图。

图（b）是电位器和发光二极管装配图。

图（c）是三端稳压器引脚图。

图（d）是表头和输出端子接线图。

外形图如图6所示。

（a）（b）（c）（d）图5装配图图6 外形图4、装配顺序及调试方法：1）首先安装D1-D4构成的电桥。

安装完毕后可以从输入端用电10KΩ阻挡正反向测量是否有短路。

如果内阻很大则说明没有短路。

可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。

二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。

整流电路将交流电压转换为单向脉动直流电压。

常见的整流电路有半波整流、全波整流和桥式整流等。

滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。

常用的滤波电路有电容滤波、电感滤波和π型滤波等。

稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。

常见的稳压电路有串联型稳压电路、三端集成稳压器等。

本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。

通过改变调整管的基极电压，可以调节输出电压的大小。

三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。

2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。

3、用2200μF 电容进行滤波，得到较为平滑的直流电压。

4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。

电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。

在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。

2、检查电路连接无误后，接通电源。

使用万用表测量滤波电容两端的电压，确认是否在预期范围内。

3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。

可调直流稳压电源设计一、可调直流稳压电源设计原理1.变压器：变压器主要用于将交流电源转化为所需的低压直流电源。

变压器通过绝缘和耦合来改变交流电压的比例。

在设计变压器时，需要考虑到输出电流和输入电压的比例关系，以及变压器的容量和效率等因素。

2.整流电路：整流电路用于将交流电源转化为直流电源。

一般情况下，整流电路采用整流二极管桥的形式，将交流电源的正负半周分别导通，以获得经过正弦波滤波后的直流电压。

3.稳压电路：稳压电路用于调节输出直流电压的波动范围，确保电压的稳定性。

常见的稳压电路有线性稳压电路和开关稳压电路。

线性稳压电路通过调节电流流过稳流二极管或控制晶体管的导通状态来实现电压稳定。

开关稳压电路采用开关元件和反馈控制电路来实现电压的调节和稳定。

二、可调直流稳压电源设计步骤1.确定输出电压范围和电流要求：根据实际需求确定需要设计的可调直流稳压电源的输出电压范围和最大输出电流。

2.计算变压器参数：根据输出电压和电流的要求计算需要的变压器参数，包括变比、容量和效率等。

变压器的容量要能满足最大输出电流的需求，效率要尽可能高以减少功耗。

3.设计整流电路：根据变压器输出的交流电压设计整流电路。

一般情况下，采用整流二极管桥来实现整流，同时需要添加滤波电容来平滑输出直流电压。

4.设计稳压电路：根据输出电压的波动要求选择合适的稳压电路。

线性稳压电路成本较低，但功耗较大；开关稳压电路成本较高，但效率较高。

选择适当的稳压电路后根据所选方案进行具体电路设计。

5.进行实际电路布局和PCB设计：根据设计的稳压电路进行实际电路布局和PCB设计。

电路布局要合理，考虑到电子元件之间的距离、优化导线布局以减少杂散电磁干扰等。

6.进行电路测试和调试：完成电路布局和PCB设计后，进行电路测试和调试。

通过实际测试，验证设计的稳压电路的可开关稳定性和稳压性能。

7.验证电源性能：通过测试，对设计的可调直流稳压电源进行性能验证，包括输出电压的稳定性、负载能力、纹波等。

可调直流稳压电源工作原理可调直流稳压电源是一种可以将输出电压调节为特定值的直流电源。

它的工作原理是通过改变电源内部的电路结构和控制方式，实现输出电压的稳定和调节。

下面详细介绍可调直流稳压电源的工作原理。

一、直流稳压电源的工作原理直流稳压电源是一种能够将不稳定电压转换为稳定电压的电源。

变压器将输入电压降低或升高，整流器将交流电压转换为直流电压，滤波器将直流电压中的纹波消除，稳压器则保证输出电压的稳定。

稳压器是直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路和调整电路组成。

采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。

放大电路将误差信号进行放大，然后将放大后的信号传递给调整电路。

调整电路根据放大后的信号，调整输出电压，使其与设定电压相等。

可调直流稳压电源可调直流稳压电源是在简单直流稳压电源的基础上增加了调节功能，使输出电压可以根据需要进行调节。

可调直流稳压电源通常由变压器、整流器、滤波器、稳压器、调节器和控制器组成。

调节器是可调直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路、调整电路和控制器组成。

采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。

放大电路将误差信号进行放大后传递给调整电路，调整电路根据放大后的信号调整输出电压，使其与设定电压相等。

同时，控制器根据设定的电压值和实际输出电压值，调整调节器的输出，从而实现输出电压的调节。

二、可调直流稳压电源的分类可调直流稳压电源可以根据不同的分类方式进行分类，常见的分类方式有以下几种：根据输出电压的调节范围根据输出电压的调节范围，可调直流稳压电源可以分为宽范围可调直流稳压电源和窄范围可调直流稳压电源。

宽范围可调直流稳压电源的输出电压可以在较大的范围内调节，而窄范围可调直流稳压电源的输出电压只能在较小的范围内调节。

可调直流稳压电源的工作原理1. 引言可调直流稳压电源是一种能够提供可调输出电压并保持稳定的电源设备。

它广泛应用于电子设备的研发、生产和测试过程中，为各种电子元件和电路提供所需的直流电源。

2. 基本组成可调直流稳压电源通常由以下几个基本组成部分构成：2.1 变压器变压器是可调直流稳压电源的输入部分，用于将交流电转换为所需的低压交流信号。

变压器具有两个或多个线圈，通过不同的线圈比例可以实现不同的输入输出电压。

变压器还可以通过隔离输入和输出，提供安全性和防止干扰。

2.2 整流桥整流桥是将交流信号转换为直流信号的关键部件。

它由四个二极管组成，能够将交流信号只通过一个方向上的二极管进行整流。

整流桥将交流信号转换为脉动较大的直流信号。

2.3 滤波电容滤波电容用于平滑整流后的脉动直流信号，使其变为更接近稳定直流信号。

滤波电容通过存储电荷来平滑电压，当负载需要更多电流时，滤波电容会释放储存的电荷以满足负载要求。

2.4 稳压器稳压器是可调直流稳压电源的核心部件，用于将滤波后的直流信号调整为所需的稳定输出电压。

其中最常见的类型是线性稳压器和开关稳压器。

3. 工作原理3.1 线性稳压器工作原理线性稳压器通过改变其内部元件的阻抗来调整输出电压。

它通常由三个主要部分组成：基准电压源、误差放大器和功率传输元件。

•基准电压源：提供一个固定的参考电压，通常使用基准二极管或基准晶体管产生一个稳定的参考电流。

•误差放大器：将参考电压与输出电压进行比较，并根据差异产生一个误差信号。

•功率传输元件：根据误差信号控制通过它的电流，从而调整输出电压。

当输出电压低于设定值时，误差放大器会产生一个较高的误差信号，使功率传输元件导通，从而增加输出电压。

当输出电压高于设定值时，误差放大器会产生一个较低的误差信号，使功率传输元件截断，从而减小输出电压。

线性稳压器通过不断调整功率传输元件的导通时间来保持输出电压稳定。

3.2 开关稳压器工作原理开关稳压器利用开关元件（通常为晶体管）的开关特性来调整输出电压。

可调直流电源原理
可调直流电源是一种能够根据需要调整输出电压和电流的电源设备。

它通过控制电源输入的电压和电流来实现对输出电压和电流的调节。

其原理主要包括以下几个方面：
1. 输入电压的调节：可调直流电源的输入电压可以通过调整电源输入端的电压来实现。

一般来说，可调直流电源会采用变压器、开关电源或稳压电源等方式，将输入的交流电转换为直流电，并通过电压调节电路来实现对输入电压的调节。

2. 输出电流的调节：可调直流电源的输出电流可以通过控制输出端的负载电流来实现。

在输出端会搭配有电流检测电路，通过检测负载电阻上的电压或电流，并通过反馈控制电路的调节，来控制输出电流的大小。

3. 输出电压的调节：可调直流电源的输出电压可以通过控制输出端的负载电阻来实现。

在输出端会配备有电压检测电路，通过检测输出电压，并与设定的目标电压进行比较，从而通过反馈控制电路来调节输出电压的大小。

4. 控制电路的设计：可调直流电源还需要设计相应的电压、电流控制电路。

这些控制电路一般包括比较器、反馈控制电路、误差放大器等部分，通过对输入电压、负载电压、负载电流等参数进行检测和比较，控制电源的输出电压和电流，使其达到预期的要求。

通过上述原理，可调直流电源可以根据需要来调整输出电压和
电流，从而适应不同的实际应用需求。

它在实验室、工业生产、通信设备等领域中得到广泛应用，为电子设备的正常工作提供了稳定可靠的电源支持。

可调直流稳压电源实训报告总结引言可调直流稳压电源是电子实验室中常见的电子设备，用于提供稳定的直流电压供电。

本次实训旨在通过设计和搭建一个简单的可调直流稳压电源原型，来深入了解电源的工作原理和相关技术。

设计目标在本次实训中，我们的设计目标是搭建一个可调直流稳压电源原型，具备以下特点：1. 输出电压范围为0-30V。

2. 输出电流能够在0-3A之间调节。

3. 输出电压和电流应具备较高的稳定性和准确性。

设计原理1. 电源基本原理在电源中，稳压电路是实现稳定输出的关键。

常见的稳压电路有三种类型：电阻式稳压电路、二极管稳压电路和集成稳压电路。

2. 电源输出调节原理为了实现输出电压和电流的调节，我们需要引入反馈控制机制。

一般情况下，我们可以使用变压器、整流电路、滤波电路和稳压电路来完成电源的输出调节。

设计步骤1. 需求分析和选型首先，我们需要明确项目需求，并选择合适的电源模块和相关元器件。

2. 搭建电源框架和电路连接在确认所需元器件后，我们可以开始搭建电源框架和连接电路。

这个过程需要注意安全性和正确性。

3. 测试和调试搭建完成后，我们需要进行一系列的测试和调试工作，以验证电源的性能和稳定性。

4. 优化和改进如果在测试和调试过程中发现问题或性能不理想，我们需要进行优化和改进，直到满足设计要求为止。

实际操作和结果分析在本次实训中，我们按照以上设计步骤完成了一个可调直流稳压电源的搭建和调试。

经过测试，我们得到了以下实际结果： 1. 输出电压范围为0-30V，可调精度为±0.1V。

2. 输出电流范围为0-3A，可调精度为±0.01A。

3. 在工作过程中，电源表现出良好的稳定性和准确性。

总结与展望通过本次实训，我们深入了解了可调直流稳压电源的工作原理和相关技术。

同时，我们也掌握了电源的设计流程和调试方法。

在未来，我们可以进一步优化电源的性能，并探索其他类型的电源设计，以满足更高的需求。

参考文献•[电源模块技术手册](•[电源设计与实践](•[稳压电源原理与设计](。

直流可调稳压电源的工作原理及应用直流可调稳压电源是一种常见的电源设备，广泛应用于各种电子设备和实验中。

本文将详细介绍直流可调稳压电源的工作原理及其在实际应用中的相关知识。

一、工作原理直流可调稳压电源的工作原理主要涉及以下几个方面。

1.直流电源变换直流可调稳压电源首先通过整流变压器将交流电转换为直流电。

整流变压器将交流电进行整流，通过二极管等元件将交流电转换为直流电。

这一步骤的目的是将交流电转换为直流电，并进行基本的电压变换。

2.滤波由于整流后的直流电会带有一定的脉动，为了保证输出电压的纹波尽可能小，需要进行滤波处理。

滤波电路通常采用电容器，通过电容器对直流电进行充放电来平滑输出电压。

滤波电路能够有效减小输出电压的纹波，保证直流电的稳定性。

3.可调稳压可调稳压电路是直流可调稳压电源的核心部分。

通过对电路中的元件进行调节，可以实现对输出电压的调整和稳定控制。

常见的可调稳压电路包括电阻调节稳压电路、稳压二极管调节电路和集成芯片调节电路等。

这些电路能够根据电路设计的要求，通过对元件参数的调整控制输出电压的大小。

二、应用领域直流可调稳压电源具有输出电压稳定性高、调节范围宽、反应速度快等特点，因此被广泛应用于各个领域。

1.电子设备直流可调稳压电源常用于电子设备中，提供稳定的直流电源供给电路工作。

在电子仪器仪表、通信设备、计算机等设备中，直流可调稳压电源能够为各个电路部分提供稳定、可靠的电源。

2.实验室应用直流可调稳压电源广泛应用于各种实验室中。

在科研实验和教学实验中，直流可调稳压电源常作为仪器设备的电源，可以调节输出电压以满足实验需求，并保持输出电压的稳定性，确保实验的准确性和可重复性。

3.工业自动化直流可调稳压电源在工业自动化系统中也扮演着重要角色。

在各种自动化设备中，直流可调稳压电源可以提供精确的电源供给，为设备的正常运行提供稳定的电压和电流支持。

4.电池充电直流可调稳压电源还常用于电池充电领域。

通过调节直流可调稳压电源的输出电压和电流，可以为各种类型的电池进行充电，满足不同类型电池的充电要求。

一、直流稳压电源的工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。

四个环节的工作原理如下：(1)电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

(2)整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

(3)滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。

(4)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。

常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。

其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。

其典型电路如下图，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1）式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。

二、直流稳压电源的应用直流稳压电源是电子技术领域不可缺少的设备，常见的直流稳压电源，大都采用串联式反馈式稳压原理，通过调整输出端取样电阻支路中的电位器来调整输出电压。

由于电位器阻值变化的非线性和调整范围窄，使普通直流稳压电源难以实现输出电压的精确调整。

三、直流稳压电源的前景近几年随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距；以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先；因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距。

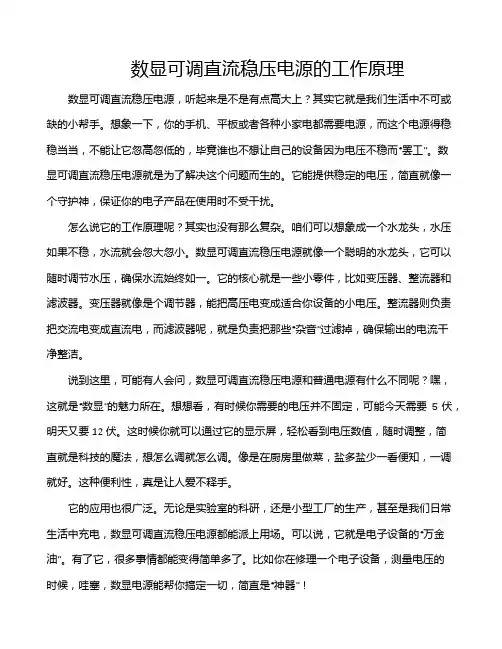

数显可调直流稳压电源的工作原理数显可调直流稳压电源，听起来是不是有点高大上？其实它就是我们生活中不可或缺的小帮手。

想象一下，你的手机、平板或者各种小家电都需要电源，而这个电源得稳稳当当，不能让它忽高忽低的，毕竟谁也不想让自己的设备因为电压不稳而“罢工”。

数显可调直流稳压电源就是为了解决这个问题而生的。

它能提供稳定的电压，简直就像一个守护神，保证你的电子产品在使用时不受干扰。

怎么说它的工作原理呢？其实也没有那么复杂。

咱们可以想象成一个水龙头，水压如果不稳，水流就会忽大忽小。

数显可调直流稳压电源就像一个聪明的水龙头，它可以随时调节水压，确保水流始终如一。

它的核心就是一些小零件，比如变压器、整流器和滤波器。

变压器就像是个调节器，能把高压电变成适合你设备的小电压。

整流器则负责把交流电变成直流电，而滤波器呢，就是负责把那些“杂音”过滤掉，确保输出的电流干净整洁。

说到这里，可能有人会问，数显可调直流稳压电源和普通电源有什么不同呢？嘿，这就是“数显”的魅力所在。

想想看，有时候你需要的电压并不固定，可能今天需要5伏，明天又要12伏。

这时候你就可以通过它的显示屏，轻松看到电压数值，随时调整，简直就是科技的魔法，想怎么调就怎么调。

像是在厨房里做菜，盐多盐少一看便知，一调就好。

这种便利性，真是让人爱不释手。

它的应用也很广泛。

无论是实验室的科研，还是小型工厂的生产，甚至是我们日常生活中充电，数显可调直流稳压电源都能派上用场。

可以说，它就是电子设备的“万金油”。

有了它，很多事情都能变得简单多了。

比如你在修理一个电子设备，测量电压的时候，哇塞，数显电源能帮你搞定一切，简直是“神器”！咱们别忘了安全问题哦。

用电不当可不是开玩笑的，尤其是在处理电子元件时，电压不稳定可能导致短路或者设备损坏。

数显可调直流稳压电源就像一个贴心的小助手，能保护设备免受电压波动的影响，让你用得更加放心。

它的设计也很注重安全性，有些产品甚至配备了过载保护和短路保护功能，真的是让人倍感安心。

可调直流稳压电源原理可调直流稳压电源是一种能够输出稳定直流电压的电源装置，它可以根据需要调整电压大小，从而满足各种不同的电子设备和电路的工作要求。

可调直流稳压电源的原理主要涉及电压稳定回路和调节回路。

电压稳定回路是可调直流稳压电源的核心部分，它主要包括稳压二极管（例如Zener二极管）、过电流保护电路和过温保护电路等多个组成部分。

稳压二极管是一种特殊的二极管，它能够在某个特定的工作电压下工作，并将多余的电压转化为电流，以保持输出电压稳定。

当输入电源的电压变化时，稳压二极管会自动调节其导通电流，使得稳定输出端的电压保持不变。

这是因为稳压二极管的导通电流与其两端施加的电压之间存在一个固定的关系。

如果输出电压超过设定值，稳压二极管会增大其导通电流，以降低输出电压。

反之，如果输出电压低于设定值，稳压二极管会减小其导通电流，以提高输出电压。

为了保护可调直流稳压电源及其连接的电子设备和电路免受过电流和过温的损害，可调直流稳压电源还需要配备过电流保护电路和过温保护电路。

过电流保护电路能够检测到输出电流是否超出了设定范围，并通过切断电源或限制输出电流的方式进行保护。

过温保护电路能够检测到芯片温度的变化，并及时采取措施，例如自动降低输出电压或切断电源，以防止芯片因过热而损坏。

除了电压稳定回路外，可调直流稳压电源还需要调节回路，以实现对输出电压大小的调整。

调节回路通常由电压调节电路、电流调节电路和电压调节器等组成。

电压调节电路能够通过接触稳压二极管两端的可变电阻，从而改变稳定二极管的导通电流，从而调节所需的输出电压。

电流调节电路能够通过控制输出电流的大小，实现对电子设备和电路工作所需的电流进行调节。

电压调节器能够将输入电压转换为稳定的输出电压，同时控制电流的流动方向和大小。

总之，可调直流稳压电源通过电压稳定回路和调节回路的工作原理，实现了对输出电压的稳定和调节，从而满足不同电子设备和电路的工作要求。

这种电源装置广泛应用于电子实验、通信、自动化控制、仪器仪表等领域。

简述一款3~12V可调分立元件直流稳压电源工作原理
本文详细介绍一款3~12V 可调分立元件直流稳压电源的电路原理图及其工作原理。

电路原理图如图1 所示，印板图如图2 所示。

图1 分立元件稳压电源电路图
图2 分立元件稳压电源印板图
下面简单叙述此款稳压电源的基本工作原理：
220V 交流电经降压变压器B 变换为12V 低压交流电，经VD1~VD4 桥式整流、C1 滤波后得到约16V(12V×)左右的直流电压，这个电压是不稳定的，它会随输入交流电压和负载电流的大小而变化。

晶体三极管VT1、VT2 组成复合调整管，VT3 为比较放大器，R3、RP 既作为LED 的限流电阻，同时又与LED 共同组成取样及基准电压电路。

约16V 的直流电压Ui 加在调整管的输入端，R1 是复合调整管的基极偏置电阻，为调整管提供导通电压。

VT1 导通后发射极有电压Uo 输出，输出电压Uo 由取样电路取出后送往比较放大管VT3 的基极，经与基准电压比较后，从集电极输出误差控制电压，控制调整管的导通深度，使调整管VT1 发射极输出的电压Uo 稳定在规定值的范围内。

若由于某种原因使Ui 升高而导致输出电压Uo 升高时，其稳压过程表示为：
该稳压电源巧妙的利用LED 的正向导通电压(1.8V～2V)来代替低稳压值的稳压管，另一方面又能起到电源指示作用。

电容C2 主要是为了在为收音机供电时消除调制交流声，若在调试时收音机
仍出现调制交流声，只要将电源变压器次级对调后接入电路即可。

可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。

其电路如图所示。

电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。

该电压经集成电路LM317后获得稳压输出。

调节电位器RP，即可连续调节输出电压。

图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。

VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。

LED为稳压电源的工作指示灯，电阻R1是限流电阻。

输出端安装微型电压表PV，可以直观地指示输出电压值。

元器件的选择与制作：元器件无特殊要求，按图所示选用即可。

制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。

可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

可调稳压电源工作原理
可调稳压电源是一种电子设备，用于提供稳定且可调节的直流电源。

它的工作原理是通过变换输入电压、变换电流或控制切换器的开关频率，来实现对输出电压的调节。

可调稳压电源的主要组成部分包括变压器、整流电路、滤波电路和稳压调节电路。

首先，变压器将输入电压变换为所需的交流电压，然后通过整流电路将交流电转换为脉冲形式的直流电。

接下来，通过滤波电路对脉冲电进行滤波，使其变得更加平滑。

在稳压调节电路中，一般采用反馈控制的方式来实现对输出电压的调节。

其中，反馈电路会感知输出电压的变化，并将这个信息传递给控制电路。

控制电路会根据反馈信号来调节开关器的导通和断开时间，以控制输出电压的稳定性。

具体来说，当输出电压升高时，反馈电路会检测到这个变化，并将信息传递给控制电路。

控制电路会减少开关器的导通时间，从而降低输出电压。

反之，当输出电压降低时，反馈电路同样会传递信息给控制电路，控制电路会增加开关器的导通时间，以提高输出电压。

通过不断地检测和调节，可调稳压电源能够保持输出电压在设定值附近的稳定性。

另外，一些可调稳压电源还具有过流保护、过热保护和短路保护等功能，以保护电源和接收器的安全运行。

lm317可调直流稳压电源原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、简介lm317可调直流稳压电源是一种常见的电子元件，用于在电路中提供稳定的直流电压。

绍的这款可调稳压电源，输出电压范围为3到12V，最大输电流为1A1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图，主要由整流电路和稳压电路两部分组成，稳压电路接在整流电路和负载之间，采用了三端可调稳压集成电路LM337作为主芯片,使得该稳压电源的电路非常简单。

图1在介绍电路的工作原理前先介绍一下集成可调稳压电路337的工作原理。

其引脚及外型如下图所示：这块芯片的典型应如下：其输出电压与电阻的关系为：-VOUT=-1.25×(1+R2/120)+(-IADJ×R2)从以上公式不难看出，当改变R2的阻值时，就可以得到不同的输出电压值。

图2交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器，就能改变337ADJ控制端的对地电压值，从而在输出端得到不同的电压输出。

LED作为电源指示灯用，通过调节LM337控制端的电压值，可使输出端输出不同的电压值，从而实现可调稳压输出。

在输出端该稳压电源还接有极性转换输出开关，通过选择，可使输出端得到正负相反的电压极性。

2、安装与调试先将所有元件按要求焊接在印制板上，注意焊接顺序及焊接的时间，防止损坏元件，只要焊接无误一般都能正常工作。

特别是三端稳压集成电路LM337的焊接，不能将方向焊反，同时由于该产品的外壳为塑料材料制成，在焊接变压器电源端引线时必须掌握技巧，先将插头铜片用刀刮开净，然后用松香等助焊剂将刮好的铜片上锡，操作过程时间要短，否则极易使塑料熔化，待上好锡的铜片冷却后，再进行变压器引线的焊接，下图是安装的元件布置图和我们安装调试好后的实物图：然后将变压器及电路板装于塑料盒中，将电源指示发光二极管从外壳的孔中穿出并固定好（由于是塑料外壳，制作过程中可能会因操作者焊变压器引线时间过长而变型，造成安装孔位稍有偏移，组装时须引起注意！）这样，一个直流可调稳压电源就完成了，有了这个电源，在以后的电子制作中就会有许多方便。

可调直流稳压电源是一种能够提供稳定输出电压的电源设备。

它通过对输入电压进行调节和稳定，以确保输出电压始终维持在设定值或者范围内。

在这篇文章中，我们将详细解释可调直流稳压电源的工作原理。

1.什么是可调直流稳压电源可调直流稳压电源是一种能够提供稳定输出电压的电源设备。

它具有以下特点： - 可以通过调节来改变输出电压的大小。

- 能够在负载发生变化时自动调节输出电压，以保持其恒定性。

- 具有过载保护、短路保护等功能。

2.可调直流稳压电源的基本组成可调直流稳压电源通常由以下几个基本组成部分构成： - 整流器（Rectifier）：用于将交流输入转换为直流信号。

- 滤波器（Filter）：用于去除整流后产生的脉动，使得输出信号更加平滑。

- 调节器（Regulator）：用于对滤波后的信号进行调节，以保持输出电压恒定。

- 控制器（Controller）：用于监测输出电压，并根据需要对调节器进行控制。

3.整流器的工作原理整流器是可调直流稳压电源的第一个关键组件，其作用是将交流输入信号转换为直流信号。

整流器通常采用二极管桥或者整流管进行整流。

•二极管桥整流器：二极管桥整流器由四个二极管组成，可以实现全波整流。

当输入信号为正弦波时，正半周的信号经过两个二极管之后变为正向导通，负半周的信号经过另外两个二极管之后也变为正向导通。

这样就可以实现将交流输入转换为全正向的脉动直流信号。

•整流管整流器：整流管整流器使用可控硅等元件进行整流。

可控硅是一种能够控制导通和截止的元件，在适当的触发条件下可以实现单相或者三相交流输入到直接输出的转换。

4.滤波器的工作原理滤波器是可调直流稳压电源中用于去除脉动信号的关键组件。

它通过使用电容和电感元件来滤除输入信号中的高频成分，从而使得输出信号更加平滑。

•电容滤波器：电容滤波器是一种常用的滤波器类型，它由一个或多个电容元件组成。

在整流后的信号经过电容滤波器时，电容会存储能量，并在负载发生变化时释放能量以维持输出电压的稳定性。
