详解大功率可调稳压电源电路图

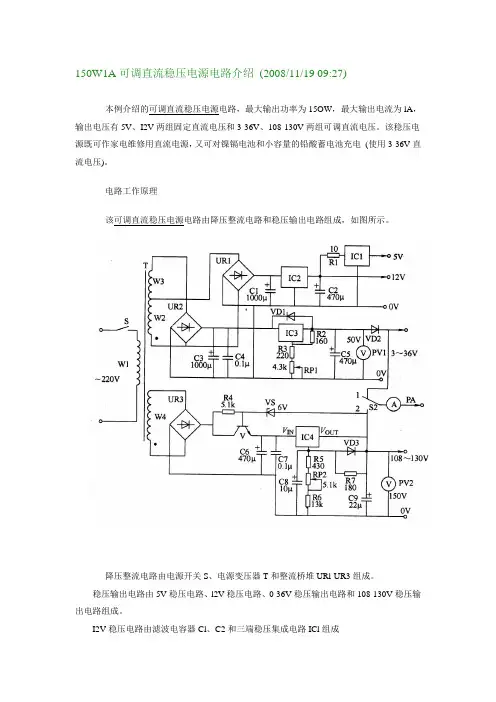

150W1A可调直流稳压电源电路介绍(2008/11/19 09:27)本例介绍的可调直流稳压电源电路，最大输出功率为15OW，最大输出电流为lA，输出电压有5V、I2V两组固定直流电压和3-36V、108-130V两组可调直流电压。

该稳压电源既可作家电维修用直流电源，又可对镍镉电池和小容量的铅酸蓄电池充电(使用3-36V直流电压)。

电路工作原理该可调直流稳压电源电路由降压整流电路和稳压输出电路组成，如图所示。

降压整流电路由电源开关S、电源变压器T和整流桥堆URl-UR3组成。

稳压输出电路由5V稳压电路、l2V稳压电路、0-36V稳压输出电路和108-130V稳压输出电路组成。

I2V稳压电路由滤波电容器Cl、C2和三端稳压集成电路ICl组成5V稳压电路由电阻器Rl和三端稳压集成电路IC2组成。

3-36V稳压输出电路由电容器C3-C5、三端稳压集成电路R2、R3、电位器RPl、二极管VDl、VD2和电压表PVl组成。

108-130V稳压输出电路由晶体管V、电容器C6-C9、电阻器R4-R7、电位器RP2、稳压二极管VS、三端稳压集成电路IC4、二极管VD3和电压表PV2组成。

可调直流稳压电源接通电源开关S后，交流220V电压加在电源变压器T的一次绕组Wl两端，在T的二次绕组W2、W3和W4上分别产生14V、24V相13.5V交流电压。

绕组W2上的交流14V电压经URl整流、Cl滤波及ICl稳压后，产生+l2V输出电压，该电压还经C2滤波、Rl限流及lC2稳压后，产生+5V输出电压。

绕组W2、W3上产生的交流38V(l4V+24V)电压经UR2整流、C3和C4滤波及IC3等稳压调整后输出。

调节RPl的阻值，可使输出电压在3-36V之间变化。

绕组W4上的交流108V电压经UR3整流及稳压输出电路稳压调整后，产生108-130V 直流电压。

调节RP2的阻值，可以改变直流输出电压的高低。

元器件选择Rl选用2W金属膜电阻器;R2、R4和R5均选用lW金属膜电阻器;R3和R6、R7均选用1/2W金属膜电阻器。

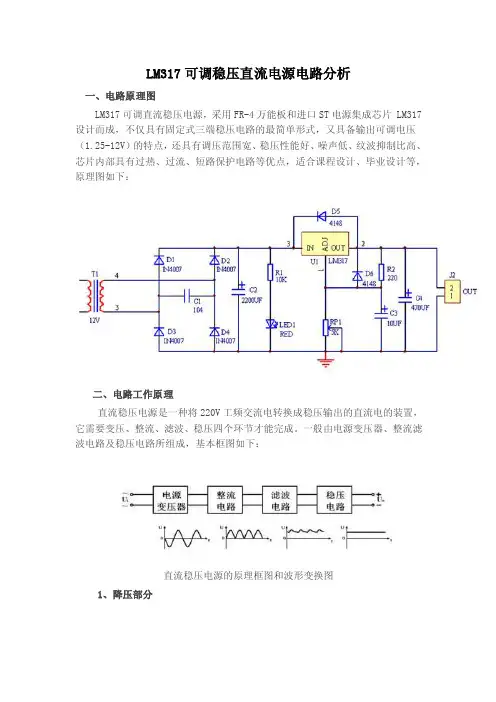

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

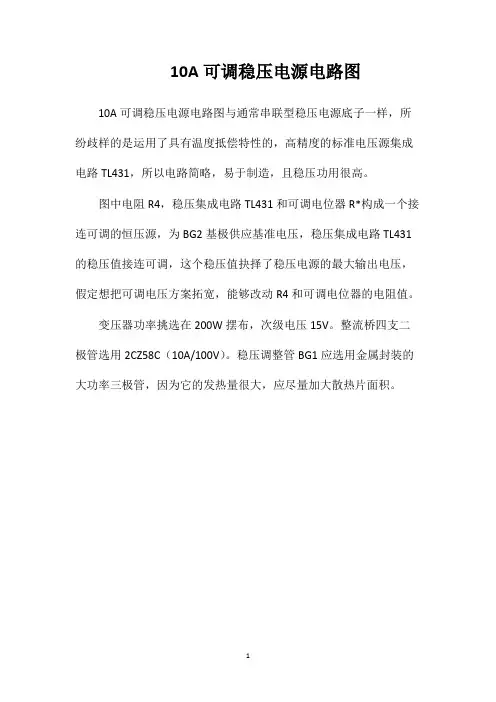

10A可调稳压电源电路图10A可调稳压电源电路图与通常串联型稳压电源底子一样，所纷歧样的是运用了具有温度抵偿特性的，高精度的标准电压源集成电路TL431，所以电路简略，易于制造，且稳压功用很高。

图中电阻R4，稳压集成电路TL431和可调电位器R*构成一个接连可调的恒压源，为BG2基极供应基准电压，稳压集成电路TL431的稳压值接连可调，这个稳压值抉择了稳压电源的最大输出电压，假定想把可调电压方案拓宽，能够改动R4和可调电位器的电阻值。

变压器功率挑选在200W摆布，次级电压15V。

整流桥四支二极管选用2CZ58C（10A/100V）。

稳压调整管BG1应选用金属封装的大功率三极管，因为它的发热量很大，应尽量加大散热片面积。

1。

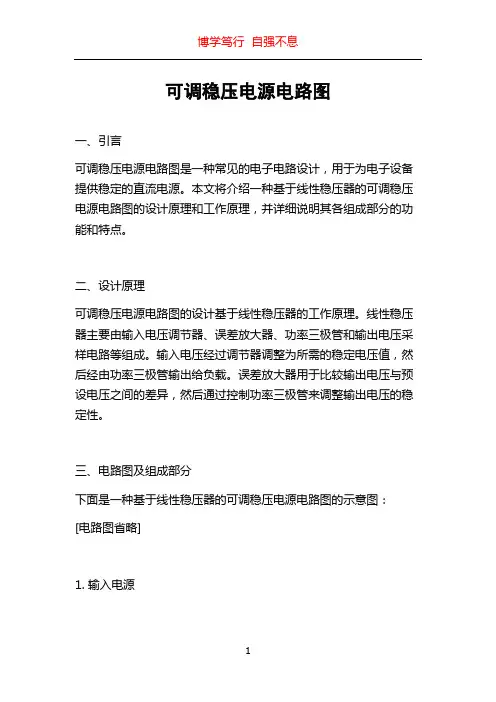

可调稳压电源电路图一、引言可调稳压电源电路图是一种常见的电子电路设计，用于为电子设备提供稳定的直流电源。

本文将介绍一种基于线性稳压器的可调稳压电源电路图的设计原理和工作原理，并详细说明其各组成部分的功能和特点。

二、设计原理可调稳压电源电路图的设计基于线性稳压器的工作原理。

线性稳压器主要由输入电压调节器、误差放大器、功率三极管和输出电压采样电路等组成。

输入电压经过调节器调整为所需的稳定电压值，然后经由功率三极管输出给负载。

误差放大器用于比较输出电压与预设电压之间的差异，然后通过控制功率三极管来调整输出电压的稳定性。

三、电路图及组成部分下面是一种基于线性稳压器的可调稳压电源电路图的示意图：[电路图省略]1. 输入电源输入电源是可调稳压电源电路图的起点。

一般情况下，输入电源的电压范围为6V至12V。

2. 可调稳压器可调稳压器通常采用可控硅调整器或变压器来实现电压的调整。

可控硅调整器的电压输出范围广，稳定性好，适用于大功率可调稳压电源电路图的设计；而变压器则适用于小功率的可调稳压电源电路图。

根据设计需求选择相应的可调稳压器。

3. 误差放大器误差放大器是可调稳压电源电路图中的核心部分，它用于比较输出电压与预设电压之间的差异。

一般情况下，误差放大器采用运算放大器进行实现。

4. 功率三极管功率三极管是可调稳压器的输出部分，用于控制输出电压的稳定性。

功率三极管的工作原理是通过调节其输入电压的大小来控制输出电压的稳定性。

5. 输出电压采样电路输出电压采样电路用于采集输出电压的实际数值，并将其反馈给误差放大器。

误差放大器根据反馈的电压值来进行误差放大，并通过控制功率三极管来调节输出电压的稳定性。

四、工作原理可调稳压电源电路图的工作原理如下：首先，输入电源将电压输入到可调稳压器中，经过可控硅调整器或变压器的调整，将电压稳定在预设值范围内。

然后，输出电压采样电路采集实际输出电压的数值，并通过误差放大器与预设电压进行比较。

200W自动调压式交流稳压电源电路图

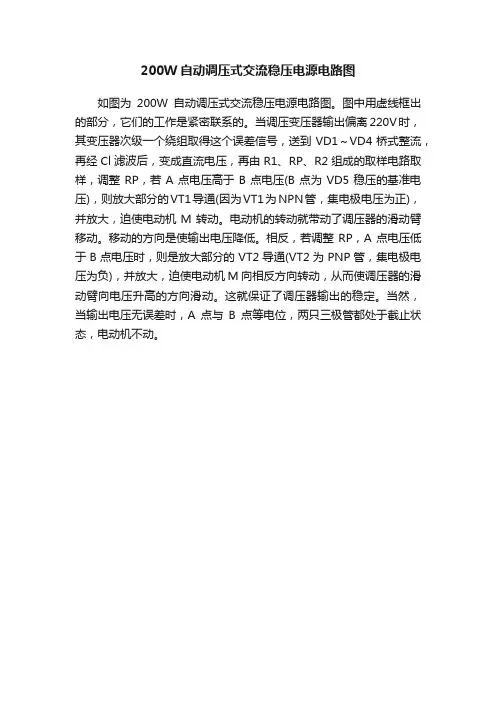

如图为200W自动调压式交流稳压电源电路图。

图中用虚线框出的部分，它们的工作是紧密联系的。

当调压变压器输出偏离220V时，其变压器次级一个绕组取得这个误差信号，送到VD1～VD4桥式整流，再经Cl滤波后，变成直流电压，再由R1、RP、R2组成的取样电路取样，调整RP，若A点电压高于B点电压(B点为VD5稳压的基准电压)，则放大部分的VT1导通(因为VT1为NPN管，集电极电压为正)，并放大，迫使电动机M转动。

电动机的转动就带动了调压器的滑动臂移动。

移动的方向是使输出电压降低。

相反，若调整RP，A点电压低于B点电压时，则是放大部分的VT2导通(VT2为PNP管，集电极电压为负)，并放大，迫使电动机M向相反方向转动，从而使调压器的滑动臂向电压升高的方向滑动。

这就保证了调压器输出的稳定。

当然，当输出电压无误差时，A点与B点等电位，两只三极管都处于截止状态，电动机不动。

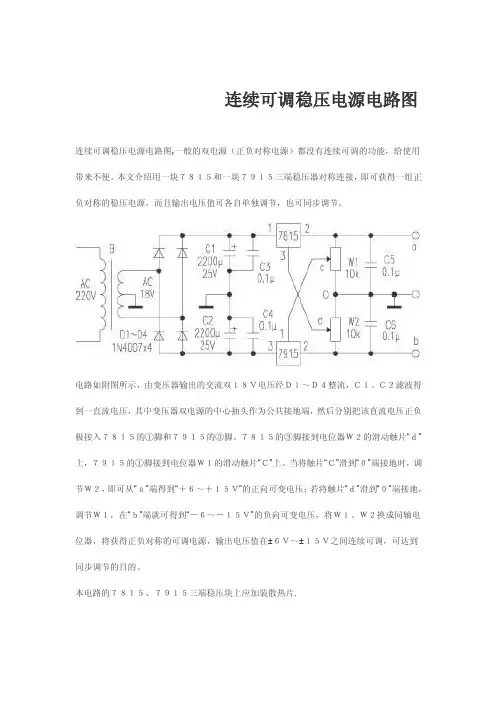

连续可调稳压电源电路图连续可调稳压电源电路图,一般的双电源（正负对称电源）都没有连续可调的功能，给使用带来不便。

本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。

电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。

７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。

当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。

本电路的７８１５、７９１５三端稳压块上应加装散热片.5.1-40V连续可调开关电源的电路图下图是由CW4960组成的开关电源，电路简单，外围元件极少。

最高输入电压为50V，输出电压汇范围为5.1-40V连续可调，额定电流为2.5A，变换效率为90%，脉冲占空比可以在0-100%内调整。

同时CW4960内部还有软启动、过热、过流保护功能。

过流保护电流为3-4.5A，工作频率高达100KHz。

CW4960内部基准源为5.1V，采样由2脚输入，其输出电压为Uo=5.1×(R2+R4/R2)。

其中C1滤波用来减小输入电压的纹波，R1和C2决定开关电源的工作频率，f=1/RC，上图工作频率为106KHz，R3和C4为频率补偿网络，用以防止产生寄生振荡。

D1为续流二极管，可选用肖特基或快恢复二极管，C3为软启动电容，一般取1-4.7uF。

中国开关电源行业门户网 大电流可调稳压电源电路图电路图及工作原理：稳压电源电路如下图所示,经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

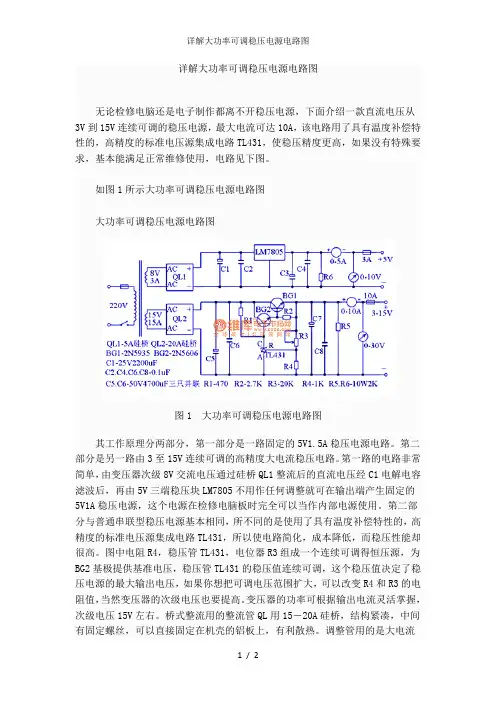

详解大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

如图1所示大功率可调稳压电源电路图大功率可调稳压电源电路图图1 大功率可调稳压电源电路图其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。

第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。

第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。

图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。

变压器的功率可根据输出电流灵活掌握，次级电压15V左右。

桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。

调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。

滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。

0～12V可调直流稳压电源电路图适合电子爱好者制作的从0V起调的稳压电源的电路如图所示。

0～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。

利用LM431作大功率可调稳压电源
作者：佚名来源：本站整理发布时间：2007-1-28 11:35:29 发布人：dunan
减小字体增大字体
精密电压基准IC LM431是TO-92封装如图1所示。

其性能是输出压连续可调达3 6V，
工作电流范围宽达0.1。

100mA，动态电阻典型值为0.22欧,输出杂波低。

图2是LM431的典型应用，其中③、②脚两端输出电压V=2.5(R2十R3)V／R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。

工作原理如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。

此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，LM431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出滤波器电路等。

稳压过程是：当输出电压降低时，f点电位降低，经LM431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。

从而使输出电压稳定。

当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。

本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，其元件参
数如图3所示。

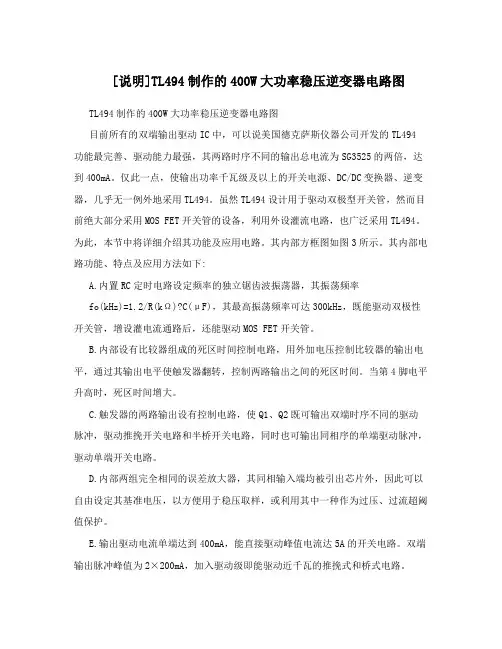

[说明]TL494制作的400W大功率稳压逆变器电路图TL494制作的400W大功率稳压逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。

仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。

虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOS FET开关管的设备，利用外设灌流电路，也广泛采用TL494。

为此，本节中将详细介绍其功能及应用电路。

其内部方框图如图3所示。

其内部电路功能、特点及应用方法如下:A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)?C(μF)，其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOS FET开关管。

B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。

当第4脚电平升高时，死区时间增大。

C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。

D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。

E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。

双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。

TL494的各脚功能及参数如下:第1、16脚为误差放大器A1、A2的同相输入端。

最高输入电压不超过Vcc+0.3V。

第2、15脚为误差放大器A1、A2的反相输入端。

可接入误差检出的基准电压。

利用LM723具有过流保护的直流可调稳压电源具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。

配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。

电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。

当输出端出现过流或短..具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。

配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。

电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。

当输出端出现过流或短路时，Ｒ１两端的压降大于０．６Ｖ，Ｑ３、Ｑ４导通，此时绿灯熄灭，Ｄ７导通，ＬＭ７２３的紒紞矠脚电压下降接近０Ｖ，内部检测电路动作，紒紜矠脚输出高电压２３Ｖ，使Ｑ１、Ｑ２截止，因此无电压输出，起到保护作用。

只有关机后重新开机才有输出。

为保证调整管Ｑ１输出额定电流时不被烧坏，应加装足够大的散热片。

整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。

输出接线端子以及红绿色发光二极管。

本电路只要元件良好，无需调试即可正常工作。

其中Ｑ１最好采用进口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。

印刷电路见图２具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。

配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。

0到60v可调电源电路（稳压电源LM723稳压器可调电源电路详解）简单易制的0-30V（10A）可调稳压电源本电源在保证功能适用、性能稳定的前提下对电路尽量简化，这样既可以降低制作工作量和难度，又可以提高制作的成功率。

电路如图（1），主要由Q1、Q2、IC1组成的调整稳压电路和IC2组成的-1.25V生成电路，以及IC4组成的输入电压自动切换控制电路和以Q3、M1、M2为主组成的输出显示、指示电路等4部分电路完成整机功能。

由电路图可以清楚的发现本机稳压部分采用了常见的工频变压器整流、滤波、线性稳压的工作原理，之所以没有采用高效率、轻便的开关电源电路模式，主要是因为考虑到作为实验用供电电源，对其主要的要求是输出宽可调电压范围、大输出电流供应、低输出纹波电压、电源纯净度高，对于电源效率要求并不高，而开关电源虽然效率高，但其输出波形干扰纹波大、可调范围窄，因此采用传统的线性稳压电路。

下面介绍一下整机电路的工作原理。

从J1、J2输入的交流电网220V电压经K1、F1输入电源变压器B1的初级，从其次级分别输出9V、12V、24V的交流电压。

输出的9V交流电压经D2整流、C7、C8滤波后加在IC2/LM337的输入端，在其输出端产生-1.25V的电压，R6作为IC2的负载，C9使IC2输出端的电压更为稳定、纯净。

设置此部分电路的目的是为了用其产生的-1.25V电压抵消IC1/LM317输出端最低只能到达+1.25V的电压，从而使整机输出电压可以从0V起输出，而并非是从+1.25V开始输出，这样可以满足部分需要低于1.25V的低电压的试验场合的需要。

B1输出的12V、24V交流电压经输入电压控制继电器J1得触电选择后输入到由D1、C1、C2组成的主整流滤波电路，对应于两个绕组输入交流电压，在C1、C2上分别获得16V、33V左右的直流电压，此直流电压供给由IC1、Q1、Q2组成的调整稳压电路。

调整稳压部分为了电路简单，并没有采用常见的由分立元件、或运放组成的电路，而是充分发挥LM317优良的可调稳压性能，利用Q1、Q2扩充其输出电流，弥补LM317最大输出电流不能大于1.5A 的缺点。

利用LM431作大功率可调稳压电源
作者：佚名来源：本站整理发布时间：2007-1-28 11:35:29 发布人：dunan
减小字体增大字体
精密电压基准IC LM431是TO-92封装如图1所示。

其性能是输出压连续可调达3 6V，
工作电流范围宽达0.1。

100mA，动态电阻典型值为0.22欧,输出杂波低。

图2是LM431的典型应用，其中③、②脚两端输出电压V=2.5(R2十R3)V／R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。

工作原理如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。

此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，LM431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出滤波器电路等。

稳压过程是：当输出电压降低时，f点电位降低，经LM431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。

从而使输出电压稳定。

当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。

本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，其元件参
数如图3所示。

LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。

基本接法如下：1，2脚之间为1.25V电压基准。

为保证稳压器的输出性能，R1应小于240欧姆。

改变R2阻值即可调整稳压电压值。

D1，D2用于保护LM317。

Uo=(1+R2/R1)*1.25LM317T应用电路一例用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。

如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。

如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。

而加有T1时，小电珠亮度减小，此时LM317T 输出电压仅为2V，从而有效的保护了负载。

使W317稳压器从零伏起调·用W317制作的稳压器，由于受集成块内电其电路的限制,最低输出电压为1．25V。

而附图所示电路则可以使电压从0V开始调整。

该电路和W317基本应用电路的不同之处是增加了—组负压辅助电源。

稳压管DW正极对地电压为—1．25V，调压电位器W的下端没有接在地端，而是接在稳压管正极，稳压电源的输出电压仍然从三端稳压器的输出端与地之间获得。

这样当W的阻值调到零时，R1上的1．25V电压刚好和DW上的-1．25V相抵消，从而使输出电压为OV。

该电路可以从0V起调，输出电压可达30V以上。

这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。

她采用最常见的可调试稳压集成电路W317组成电路的核心，关于她的详细指标参数可参阅这里。

下面简单介绍一下该电路的特点。

本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。

当输出电路低于14V时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。

400W大功率稳压逆变器电路图,原理图利用TL494组成的400W大功率稳压逆变器电路。

它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。

如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。

TL 494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R 2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。

反相输入端2脚输入5V基准电压(由14脚输出)。

当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PW M电路使输出电压升高。

正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。

此时输出AC电压为235V(方波电压)。

第4脚外接R6、R4、C2设定死区时间。

正常电压值为0.01V。

第5、6脚外接CT、RT设定振荡器三角波频率为1 00Hz。

正常时5脚电压值为1.75V，6脚电压值为3.73V。

第7脚为共地。

第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。

当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。

S1接通时，此三脚电压值为蓄电池的正极电压。

第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。

正常时电压值为1.8V。

第13、14、15脚其中14脚输出5V基准电压，使13脚有5 V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。

第15脚外接5V电压，构成误差放大器反相输入基准电压，以使同相输入端16脚构成高电平保护输入端。

此接法中，当第16脚输入大于5V的高电平时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。

在它激逆变器中输出超压的可能性几乎没有，故该电路中第16脚未用，由电阻R8接地。
