船舶电焊作业操作规程第一章总则第一条为规范船舶电焊作业，确保船舶安全，防止事故发生，制定本规程。
第二条船舶电焊作业包括钢船、木船和其它特种船舶的电焊作业。
第三条船舶电焊作业应按本规程执行，必要时可参照船级社的有关规定。
第四条船舶电焊作业人员应经过培训，取得相关操作技能证书，并按规定进行定期培训和考核。
第五条船舶电焊板材应符合相应船级社或者国家标准的要求。
第二章船舶电焊前的准备第六条船舶电焊作业前，应由相关责任人检查工作地点和设备是否安全可靠。
第七条船舶电焊作业前应检查焊接设备是否完好，并保持设备的正常使用运转状态。
第八条船舶电焊作业前应检查所使用的电焊材料是否符合要求，材料应存放在指定的位置，防止损坏和污染。
第九条船舶电焊作业前应进行安全状况交底，明确作业人员的职责和任务。
第十条船舶电焊作业前，应对焊接区域进行清理，清除杂物和易燃物，确保工作地点整洁、安全。
第三章船舶电焊作业的操作第十一条船舶电焊作业时，作业人员应佩戴必要的个人防护用品，如防火服、防护手套、护目镜等。
同时，应确认附近没有易燃和易爆物品。
第十二条船舶电焊作业时，应确保焊接设备和焊接电缆的接地可靠，防止发生电击事故。
第十三条船舶电焊作业时，不得随意更改焊接工艺和参数，严禁超负荷使用焊机。
第十四条船舶电焊作业时，应注意保持焊缝清洁，并采用合适的焊接技术进行操作，确保焊缝质量合格。
第十五条船舶电焊作业时，应遵守船舶的消防安全规定，保持消防设备的通畅和完好，确保焊接过程中及时处理可能发生的火灾事故。
第十六条船舶电焊作业时，应注意保持作业环境的通风良好，防止有害气体的积聚对作业人员产生危害。
第四章船舶电焊作业的质量检验第十七条船舶电焊作业后，应进行可视检查，检查焊缝质量是否符合要求。
第十八条船舶电焊作业后，应进行无损检测，确保焊缝的牢固性和密封性。
第十九条船舶电焊作业后，应进行力学性能试验，检测焊缝的拉伸强度和屈服强度等。
第二十条船舶电焊作业后，应根据船级社的要求进行相应的验收检查，确保焊缝的质量合格。

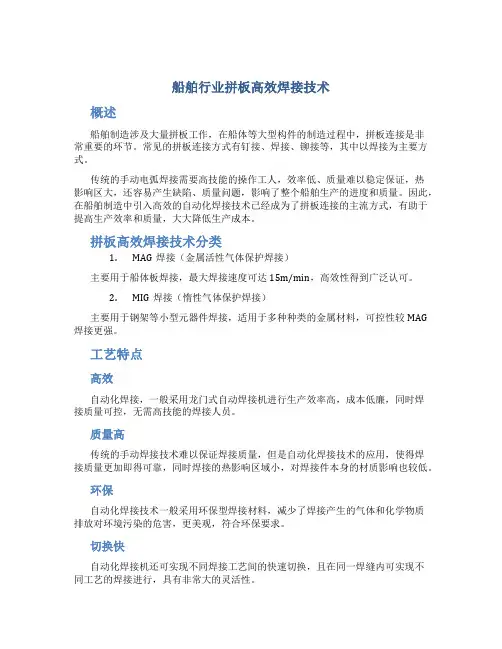

船舶行业拼板高效焊接技术概述船舶制造涉及大量拼板工作，在船体等大型构件的制造过程中，拼板连接是非常重要的环节。
常见的拼板连接方式有钉接、焊接、铆接等，其中以焊接为主要方式。
传统的手动电弧焊接需要高技能的操作工人，效率低、质量难以稳定保证，热影响区大，还容易产生缺陷、质量问题，影响了整个船舶生产的进度和质量。
因此，在船舶制造中引入高效的自动化焊接技术已经成为了拼板连接的主流方式，有助于提高生产效率和质量，大大降低生产成本。
拼板高效焊接技术分类1.MAG焊接（金属活性气体保护焊接）主要用于船体板焊接，最大焊接速度可达15m/min，高效性得到广泛认可。
2.MIG焊接（惰性气体保护焊接）主要用于钢架等小型元器件焊接，适用于多种种类的金属材料，可控性较MAG 焊接更强。
工艺特点高效自动化焊接，一般采用龙门式自动焊接机进行生产效率高，成本低廉，同时焊接质量可控，无需高技能的焊接人员。
质量高传统的手动焊接技术难以保证焊接质量，但是自动化焊接技术的应用，使得焊接质量更加即得可靠，同时焊接的热影响区域小，对焊接件本身的材质影响也较低。
环保自动化焊接技术一般采用环保型焊接材料，减少了焊接产生的气体和化学物质排放对环境污染的危害，更美观，符合环保要求。
切换快自动化焊接机还可实现不同焊接工艺间的快速切换，且在同一焊缝内可实现不同工艺的焊接进行，具有非常大的灵活性。
发展趋势未来，随着船舶制造技术的不断进步，高效焊接技术将会更广泛应用。
据行业专家预测，龙门式自动化焊接机将逐渐被弯臂式自动化焊接机所替代，其具有更好的定位精度，更高的稳定性和一定的灵活性。
同时，焊接机器人也将更多应用于船舶制造中，实现现场全自动化在线焊接，将为船舶制造工业增添一道亮丽的风景线。

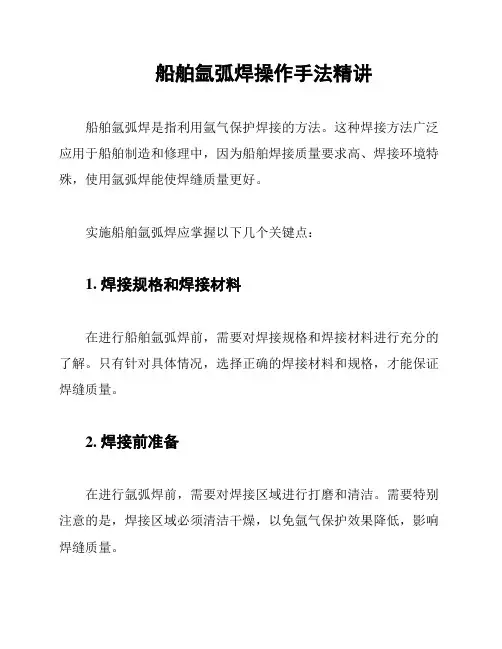

船舶氩弧焊操作手法精讲
船舶氩弧焊是指利用氩气保护焊接的方法。
这种焊接方法广泛应用于船舶制造和修理中，因为船舶焊接质量要求高、焊接环境特殊，使用氩弧焊能使焊缝质量更好。
实施船舶氩弧焊应掌握以下几个关键点：
1. 焊接规格和焊接材料
在进行船舶氩弧焊前，需要对焊接规格和焊接材料进行充分的了解。
只有针对具体情况，选择正确的焊接材料和规格，才能保证焊缝质量。
2. 焊接前准备
在进行氩弧焊前，需要对焊接区域进行打磨和清洁。
需要特别注意的是，焊接区域必须清洁干燥，以免氩气保护效果降低，影响焊缝质量。
3. 氩气保护
在进行氩弧焊时，需要使用氩气进行保护，以确保焊接过程不
受氧气等气体的污染。
氩气流量的大小、保护角度和气体纯度都是
影响保护效果的因素，操作人员应该根据实际情况进行调整。
4. 焊接技术
船舶氩弧焊需要掌握一定的焊接技术，特别是在焊接高压等重
要部位时更为重要。
焊缝的宽度、间距和焊接速度等都会对焊缝质
量产生影响，操作人员应该掌握好这些关键点。
在进行船舶氩弧焊时，需要遵循相关安全规定，严格执行操作
要求，确保焊缝质量符合要求。
同时需要定期进行设备检测和维护，确保设备的正常运行。
船舶建造工艺之船舶焊接船舶焊接是船舶建造工艺中至关重要的一环，它直接关系到船舶的结构强度和航行安全。
船舶焊接工艺的发展经历了多年的演变和改进，如今已经成为船舶建造中不可或缺的一部分。
本文将就船舶焊接的工艺特点、材料选择、焊接方法和质量控制等方面进行详细介绍。
船舶焊接的工艺特点船舶焊接的工艺特点主要体现在以下几个方面：1. 大型结构：船舶是大型的结构工程，因此船舶焊接需要考虑到大尺寸结构的焊接工艺和设备，以确保焊接质量和效率。
2. 多种材料：船舶的结构材料涵盖了钢、铝合金、不锈钢等多种材料，因此船舶焊接需要考虑到不同材料的焊接特性和要求。
3. 耐腐蚀性要求：船舶长期处于海洋环境中，因此船舶焊接需要考虑到材料的耐腐蚀性能，以保证船舶结构的长期稳定性。
材料选择船舶焊接所使用的材料主要包括钢、铝合金和不锈钢等。
钢是船舶结构中最常用的材料，其焊接性能良好，适用于大部分船舶结构的焊接。
铝合金由于其轻质和良好的耐腐蚀性能，逐渐在船舶建造中得到广泛应用，其焊接需要考虑到氧化膜清除和预热等特殊工艺。
不锈钢具有良好的耐腐蚀性能，适用于船舶的特殊部位和设备，其焊接需要考虑到焊接接头的防氧化处理和后续的热处理工艺。
焊接方法船舶焊接的方法主要包括手工电弧焊、埋弧焊、气体保护焊等。
手工电弧焊是最常用的焊接方法，适用于船舶结构的一般焊接，其操作简单，适用范围广。
埋弧焊适用于对焊缝质量要求较高的船舶结构，其焊接速度快，焊缝质量稳定。
气体保护焊适用于对焊接环境要求较高的船舶结构，如铝合金和不锈钢的焊接，其焊接过程中需要保护气体的使用，以确保焊接接头的质量。
质量控制船舶焊接的质量控制是船舶建造中的关键环节，其质量直接关系到船舶的结构强度和航行安全。
质量控制主要包括焊接工艺的制定和验证、焊接接头的质量检测和评定等方面。
在焊接工艺的制定和验证中，需要考虑到材料的选择、焊接方法的确定、焊接工艺参数的设置等方面，以确保焊接接头的质量和稳定性。
第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。
一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。
内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。
无需采取特殊措施。
二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。
但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。
第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。
一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。
2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。
3、整体或分段建造时：从结构中央向左右、前后对称焊接。
4、有对称中心线的构件：双数焊工对称焊。
5、手工电弧焊长缝：分段退焊或分中分段退焊。
6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。
多层焊各层方向相反，接头错开。
7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。
8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。
10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。
二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。
船舶结构焊接与坡口型式选用规定1 范围本标准规定了船体结构的对接接头、T形接头及管子对接的坡口基本形式和尺寸。
本标准适用于手工电弧焊，单丝、多丝埋弧自动焊，CO2气体保护自动、半自动焊，钨极氩弧焊（包括CO2气体保护半自动焊和埋弧自动焊组合焊）焊缝的设计、生产和检验。
2 对接焊缝焊接2.1 对接焊缝焊接方法选择，见表1表1 对接焊缝焊接方法选择序号焊接方法适用焊缝范围使用说明1FCB法焊接分段制造阶段：⑴分段内底板平直拼板对接焊缝。
⑵分段外底板平直拼板对接焊缝。
⑶分段舷侧外板平直拼板对接焊缝。
⑷分段甲板平直拼板对接焊缝。
⑸顶、底边水舱斜板拼板对接焊缝。
⑹纵、横舱壁拼板对接焊缝。
（1）适用在平直分段流水线上焊接的拼板对接焊缝。
（2）对接焊缝须垂直于流水线运行方向。
（3）焊接存在板厚差时，板厚差须在焊接面的背面。
2埋弧自动双面焊分段制造阶段：⑴平直甲板、平台板拼板对接焊缝。
⑵平直隔舱、艉封板拼板对接焊缝。
（1）焊接与水平倾角不大于10度的焊缝。
（2）不进入平面分段流水线的拼板焊缝。
表1（续）序号焊接方法适用焊缝范围使用说明2埋弧自动双面焊⑶小组立纵桁材、肋板拼板对接焊缝。
⑷上层建筑拼板对接焊缝。
⑸主基座面板、腹板拼板对接焊缝。
⑹槽形舱壁、墩座垂直板与斜板拼板对接焊缝。
⑺大型“T排”腹板(焊缝长度≥1米)拼板对接焊缝。
3气电垂直自动焊总段制造、坞内搭载阶段：⑴舷侧外板平直部分大接缝立对接焊缝。
⑵槽形舱壁大接缝立对接焊缝。
⑶底边水舱斜板大接缝斜对接缝。
⑷下墩垂直板、斜边板大接缝立、斜对接焊缝。
⑸纵舱壁大接缝立对接焊缝。
⑹艏部左右分段合拢横隔舱立对接焊缝。
（1）焊接面必须为非构架面。
*FCAW—药芯焊丝CO2气体保护焊图1 对接焊缝标记方法2.3 对接焊缝坡口形式及适用范围(包括不同厚度对接过渡) 2.3.1 板厚度不同的两块板对接焊时，按表2所示标记施工。
表2 斜边过渡型式图2.3.2 平直分段拼板焊接采用FCB方法焊接，坡口见表3。

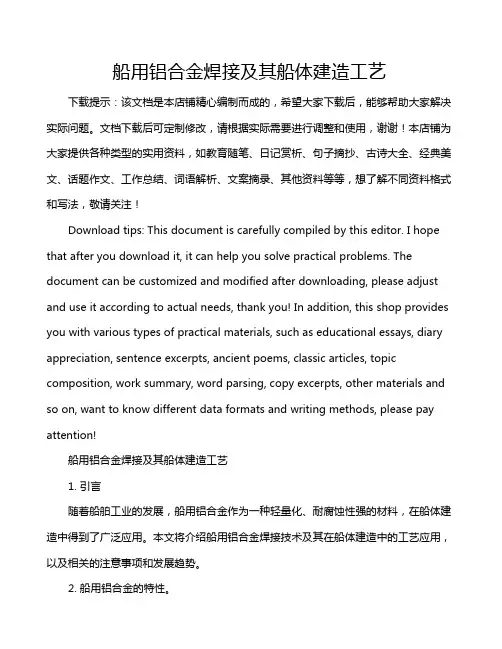

船用铝合金焊接及其船体建造工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!船用铝合金焊接及其船体建造工艺1. 引言随着船舶工业的发展，船用铝合金作为一种轻量化、耐腐蚀性强的材料，在船体建造中得到了广泛应用。
