振动筛分机械五大类型之一固定筛特点分析

振动筛分类及性能特点
震动筛，也就是振动筛。

振动筛主要分为直线振动筛、圆振动筛。

振动筛按振动器的型式可振动筛分为单轴振动筛和双轴振动筛。

单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。

双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。

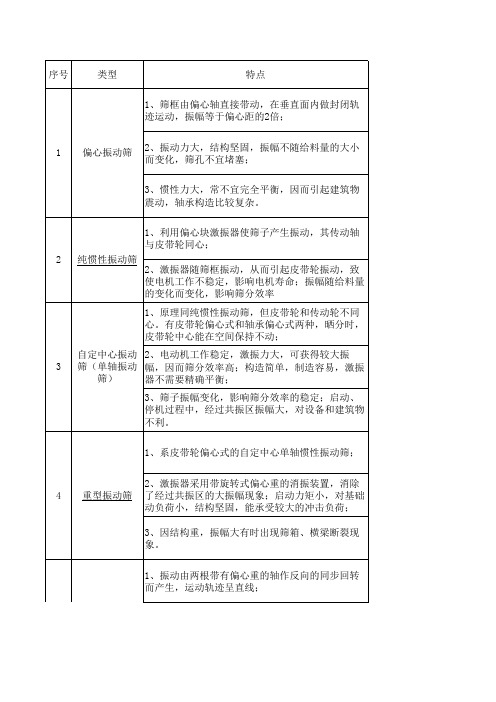

振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

直线振动筛—工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其表面的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。

直线振动筛（直线筛）具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

圆振筛—做圆形运动，是一种多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。

振动器在筛箱侧板上，一并有电动机通过联轴器或皮带带动旋转，产生离心惯性力，迫使筛箱振动。

筛
网是主要易损件。

根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。

该系列圆振动筛为座式安装。

筛面倾角的调整可通过改变弹簧支座位置高度来实现。

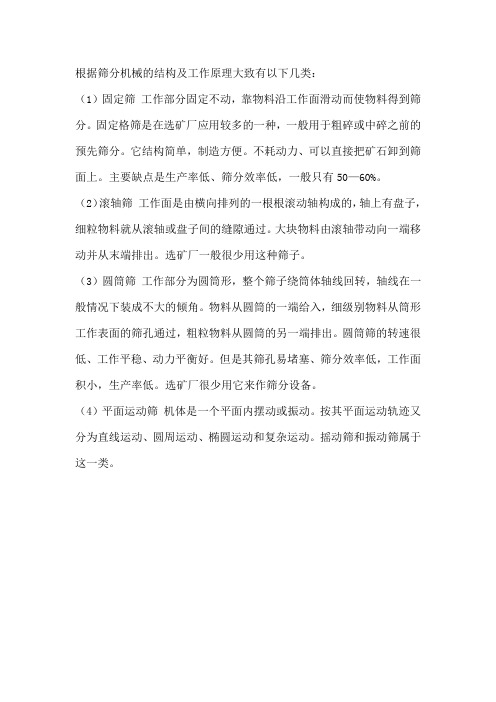

根据筛分机械的结构及工作原理大致有以下几类：
（1）固定筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。

固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。

它结构简单，制造方便。

不耗动力、可以直接把矿石卸到筛面上。

主要缺点是生产率低、筛分效率低，一般只有50—60%。

（2）滚轴筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。

大块物料由滚轴带动向一端移动并从末端排出。

选矿厂一般很少用这种筛子。

（3）圆筒筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。

物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。

圆筒筛的转速很低、工作平稳、动力平衡好。

但是其筛孔易堵塞、筛分效率低，工作面积小，生产率低。

选矿厂很少用它来作筛分设备。

（4）平面运动筛机体是一个平面内摆动或振动。

按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。

摇动筛和振动筛属于这一类。

常用的筛分设备及其特点在破碎、制砂、选矿生产中，筛分流程是不可或缺的重要环节，筛分设备也多种多样。

常用的筛分设备主要有振动筛、固定筛、滚轴筛等。

振动筛是许多工业部门应用非常广泛的一种设备，主要有共振筛和惯性振动筛两种。

共振筛是在筛网上加振动器，产生共振振动使物料在筛网上进行筛分。

惯性振动筛是通过惯性力使筛体发生振动，将物料进行筛分。

振动筛由于筛面强烈振动，消除了堵塞筛孔的现象，有利于湿物料的筛分，可用于建筑垃圾粗、中、细粒的筛分。

振动筛的适宜倾角一般为8°-40°。

倾角过小会使物料移动缓慢，导致单位时间内的筛分效率降低，但倾角过大会使物料在筛面上移动过快，使密度大、粒度小的物料往往还未充分透筛即排出筛外，从而导致筛分效率降低。

固定筛是由许多平行排列的筛条组成的，可以水平安装或倾斜安装。

其特点是构造简单、不耗用动力、设备费用低和维修方便，故在固体废物分选中非常广泛应用。

固定筛又可分为格筛和棒条筛两种。

格筛一般安装在粗碎机之前，作用是确保人料粒皮适宜。

棒条筛适用于筛分粒度大于50mm的租粒废物，一般用于粗碎和中碎之前，安装时倾角应大于废物对筛面的摩擦角，一般为30°-35°，以保证物料沿筛面下滑。

棒条筛筛孔尺寸为要求筛下物料粒度的1.1-1.2倍，其筛条宽度应大于固体废物中最大粒度的2.5倍。

滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的滚轴组成，相邻滚轴和圆盘之间的间隙即是这种筛子的筛孔。

滚轴通过链轮或齿轮传动而旋转，其转动方向与物料流动方向相同。

滚轴筛常用于粗粒物料的筛分作业，适合筛分软、中硬物料，其优点是不堵筛，缺点是设备笨重、筛分效率较低、滚轴磨损快。

各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。

根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。

一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。

2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。

圆振动筛适用于湿、干、细颗粒物料的筛分。

2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。

高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。

2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。

椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。

2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。

翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。

2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。

各种筛分的筛分效率以及优劣筛分方法：等厚筛：筛分过程中筛上物料层得厚度保持不变或递增，而普通筛分的厚度是递减的。

其在入料时速度很大，使物料迅速变薄并分层。

产量大，筛分效率高，机器庞大，笨重。

普通筛分：加速度不够，物料分层不好，透筛能力仅是筛面实际透筛能力的25%左右。

概率筛：不容易堵塞筛孔，减小了筛面的磨损，取消了临界颗粒的影响。

处理量大，筛面拆卸容易，安装容易，生产费用低。

薄层筛：给料宽度与筛面宽度接近，宜采用高频率小振幅。

适用于细颗粒或者超细颗粒的物料。

筛机的种类：按结构分:1.惯性振动筛（1）单轴圆运动振动筛（2）双轴惯性振动筛直线运动筛的优点：筛分效率高，筛机得高度低，振动加速度大，适用于脱水，也可分级。

无论单轴还是双轴，激振器的类型分为长轴筒式和短轴箱式。

短轴箱式的优点是激振器的结构紧凑，主轴的中部弯矩较小，缺点是重量大，高度大，激振力集中安装精度不易保证安装误差会影响筛箱上各点振幅。

而筒式的优点是高度小，筛箱重量轻，激振力分布均匀，缺点是占用空间大，偏心轴制造困难。

（在高频下用自同步）2.惯性式共振筛3.弹性连杆式共振筛共振筛的特点：传力机构受力小，传动机构紧凑，传动部分的摩擦力小，启动容易。

瞬时加速度。

共振筛的缺点：需安装平衡架，对弹性元件质量要求高4.电磁振动筛优点：筛分效率高，调整给料方便，防尘好，维护检修简单影响筛分效率的因素除了物料的性质（粒度、形状、水分等）以外，还有筛面的结构参数（筛面宽度、长度和筛孔尺寸、形状及开孔率）、筛机的运动学参数（振幅、振动次数n、筛面倾角等）及工艺参数（如生产率以及料层厚度等）。

当被筛物料及筛机的结构确定之后，影响筛机筛分效率的因素有振幅λ、振动次数n、筛面倾角α0及生产率Q。

圆孔筛与方孔筛的优劣：圆孔筛都是冲孔筛，它的筛分精度高，不易磨损，寿命长，但筛面开孔率低，一般为50%，有效透筛面积小，筛分速度慢，产率较低。

为了解决这个问题，可以将筛孔制成底部扩大的圆锥形，即形成一种倒圆锥孔，这样，筛孔由入口到出口逐渐扩大，有利于物料透筛。

六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。

根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。

以下是常用的六种振动筛的种类介绍。

1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。

该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。

它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。

2.直线振动筛直线振动筛是最常见的一种振动筛。

其振动轨迹呈直线，具有高筛分效率和较大的处理量。

直线振动筛通常由筛箱、筛网、振动电机等组成。

它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。

3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。

该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。

激振振动筛通常用于粗颗粒的筛分，如矿石等。

4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。

高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。

它常用于煤炭、冶金、化工等行业的湿筛分工作。

5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。

它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。

真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。

6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。

它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。

洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。

总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。

每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。

化工振动筛的分类及特点化工行业在国民经济中占有十分重要的地位，生活中很多产品的生产都离不开化工振动筛，而且化工行业的特殊性，运用的振动筛类型也很与众不同，这意味着不是随便拿来一个振动筛就能够用到化工行业。

化工行业中有许多不同种类物料的生产都会使用到振动筛，例如食品化工、医药化工以及一些化学物料化工，这些不同行业的所采用的振动筛型号都有着不同的要求和特点。

一、食品化工振动筛所有和食品有关的机械设备都必须符合国家的GMP卫生安全认证，食品化工振动筛也不例外。

也就是说食品在生产过程中不能有任何杂质的污染，进而保证食品安全和食品质量。

按照这个要求食品化工振动筛得有针对性的特点设计。

1、食品化工振动筛的材质采用的是不锈钢材质，可以是304不锈钢的，也可以是316不锈钢的。

304和316是不锈钢材质的两种型号。

2、食品化工振动筛上与物料接触部分必须保证无黑点无毛刺，表面光滑洁净。

3、食品化工振动筛上的配件也必须满足食品生产需求，如密封胶圈、PV环、弹跳球等必须为食品硅胶材质。

二、医药化工振动筛医药化工振动筛和食品化工振动筛的要求同样严格，一定要符合国家的GMP 卫生安全认证，药品作业任何环节粗心不得。

1、材质必须是304或316型号的不锈钢。

2、筛面经过特殊抛光处理，没有黑点和毛刺，光滑洁净。

3、配件都是由医药硅胶材质制成，安全卫生。

4、有的物料具备易燃易爆属性，因此医药化工振动筛要配置防爆型振动电机才可以。

5、医药化工振动筛在出厂前必须经过清洗消毒处理。

三、化学物料化工振动筛化学物料化工振动筛的要求相比上面两种振动筛来说就少很多了。

1、材质得是304或316不锈钢材质。

2、有的化学物料是易燃易爆物品，必须配置防爆型振动电机。
