超声波振动筛换能器的接线方法与工程图

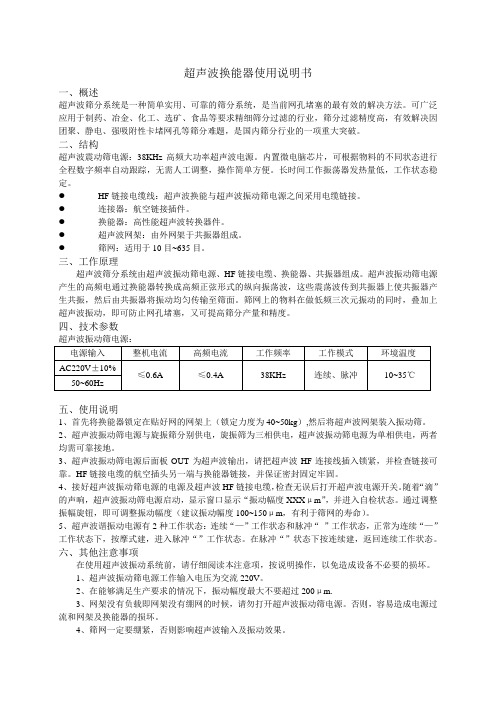

超声波换能器使用说明书一、概述超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。

可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。

二、结构超声波震动筛电源：38KHz高频大功率超声波电源。

内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。

长时间工作振荡器发热量低，工作状态稳定。

●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。

●连接器：航空链接插件。

●换能器：高性能超声波转换器件。

●超声波网架：由外网架于共振器组成。

●筛网：适用于10目~635目。

三、工作原理超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。

超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。

筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。

四、技术参数超声波振动筛电源：电源输入整机电流高频电流工作频率工作模式环境温度AC220V±10%≤0.6A ≤0.4A 38KHz 连续、脉冲-10~35℃50~60Hz五、使用说明1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。

2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。

3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。

HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。

4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。

随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。

超声波振动筛换能器的接线方法与工程图
超声波振动筛大家都已经知道其工作原理了，如不清楚请阅读【超声波振动筛工作原理及特点--新乡先锋振动】。

今天我们主要讲解的是超声波振动筛主要配件之一的超声波换能器的接线方法。

超声波换能器是一种能把高频电能转化为机械能的装置。

由材料的压电效应将电信号转换为机械振动。

超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而自身消耗很少的一部分功率。

由于在原有三次元旋振筛的基础上加装超声波换能起，从而得到了我们现在使用的超声波振动筛。

那么在超声波换能器使用中难免有换能器损坏现象，这就需要我们自行接线了（筛机出厂时换能器已经接好）。

超声波振动筛换能器有两根，即：一根是正极一根是负极和外壳通的是负极，不要把正负接反了，否者会电着人！
超声波振动筛换能器工程图：
由上可知超声波振动筛换能器在接线时用户一定主要正负极的连接。

一定注意安全。

超声波发射和接收电路在本设计中，我们设计的发射和接收电路都是分别只有一个，通过继电器进行顺、逆流方向收发电路的切换，这样做既降低了成本，又消除了非对称性电路误差，且发射脉冲通过使用单独的继电器分别对发射和接收换能器进行控制，使换能器的发射和接收电路完全隔离，消除了发射信号对接收的影响。

接收信号的大小和好坏直接取决于发射传感器的发射信号,由于使用收发共用型超声换能器，所以除了选用性能优良的超声波传感器外，发射电路和前级信号接收电路至关重要，它决定着整个系统的灵敏度和精度。

超声波测量最常用的换能器发射电路大体可分为三种类型：窄脉冲触发的宽带激励电路、调制脉冲谐振电路和单脉冲发射电路。

从早先国内进口的日本超声波流量计来看，基本都采用的是窄脉冲驱动电路。

这种电路在设计上一般是用一个极快速的电子开关通过对储能元件的放电来实现，这些开关器件通常为晶闸管或大功率场效应管（MOSFET）。

由于需要输出激励信号的瞬时功率大，因此开关器件必须由直流高压供电，一般要达到几十到一百伏以上，这在电池供电的系统中无法实现；此外，开关瞬间会产生高压脉冲，对整个电路的抗干扰设计不利。

而脉冲谐振电路设计起来比较简单，其基本方法是用振荡电路产生一个高频振荡，经过幅值和功率放大后接至换能器，使换能器发出超声波，确保高频振荡的频率与换能器固有频率一致，则可获得超声发射的最佳效果。

谐振电路能够使用较低的电压产生较强的超声波发射，适合使用电池供电的系统，而且它能精确地控制发射信号，效率高。

在本设计中，超声发射电路采用了连续脉冲发射电路，它由脉冲发生、放大电路构成，具体电路连接如图17所示。

单片机发出的方波信号经三极管放大和变压器升压，达到足够功率后推动换能器超声超声波，这里变压器的主要用途是升高脉冲电压和使振荡器的输出阻抗与负载（超声换能器）阻抗匹配，变压器与探头接成单端激励方式。

图17超声波发射电路4.3.2 超声波接收电路发射换能器发出超声波信号后，信号经过流体传播到接收换能器，中间有杂 质和气泡等影响，强度不断减小，并且强度也不稳定。

超声波清洗机上的换能器的安装方法本文主要对的超声波清洗机上的换能器的安装方法与相关的细节步骤作如下介绍，主要分为如下七步:1、准备根据生产任务单要求，认真检查确认，把所需胶接的超声波清洗机换能器（配好对的）、缸体、网垫、胶水等准备好。

2、喷沙把所需胶接的超声波清洗机换能器、缸体进行喷沙处理，喷沙胶接面应尽量毛，喷沙应用30目的金刚沙，沙子必须保持干燥并经常筛选（每次放入沙箱时都要筛选），喷沙时压缩空气的压力应≥6KG，并经过气源处理器除湿后的高压空气。

3、清洗把喷好沙的缸体和超声波清洗机换能器进行清洗，换能器先用甲醇进行清洗，把表面的沙子等灰尘除掉，再用丙酮进行漂洗；缸体先用水冲、再用酸洗后冲洗干净，凉干后再用甲醇和丙酮各进行一次漂洗，网垫用30目厚度≤0.15的不锈钢网同样清洗干净(有条件时电解处理)备用。

4、烘干、预热把清洗好的超声波换能器和缸体及网垫放入烘箱进行烘干，烘干为60℃－80℃烘干2小时后冷却到40℃左右时进行胶接。

在所有胶接准备工作做好后，配好胶水(常温)充分调和后快速进行胶接。

5、胶接a) 把处理好的缸体放在胶接平板上放好，并用丙酮在胶接处用棉布再擦试一遍。

b) 把处理好的超声波换能器胶接面用丙酮再用棉布再擦试一遍。

c) 配好胶水充分调和后预热1－2分钟。

（每次配置的胶水不能太多，以一次胶接20－30头为准）胶水配置为5G/头、比例为1：0.4（胶粘剂比固化剂、应尽量精确）。

d) 把缸体和超声波换能器冷却到40℃左右时进行胶接，胶接时分别在缸体和超声波换能器上均匀涂上胶水，中间放上网布，然后用力压紧，胶接速度要快，每次配置胶水后胶接时间不要超过10分钟上（要求准备工作做的充分）。

、e) 胶完后进行加压处理（需做工装、用弹簧软压）。

6、固化把胶好的缸体放入无尘烘箱进行固化，固化温度一次加温为40－50℃固化30分钟后，二次加温到60-70℃固化30分钟后再三次加温到80℃固化2小时后自然固化24小时后检测连线。

超声波换能器使用说明书一、概述超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。

可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。

二、结构超声波震动筛电源：38KHz高频大功率超声波电源。

内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。

长时间工作振荡器发热量低，工作状态稳定。

●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。

●连接器：航空链接插件。

●换能器：高性能超声波转换器件。

●超声波网架：由外网架于共振器组成。

●筛网：适用于10目~635目。

三、工作原理超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。

超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。

筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。

四、技术参数五、使用说明1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。

2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。

3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。

HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。

4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。

随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。

通过调整振幅旋钮，即可调整振动幅度（建议振动幅度100~150μm，有利于筛网的寿命）。

5、超声波谐振动电源有2种工作状态：连续“—”工作状态和脉冲“”工作状态，正常为连续“—”工作状态下，按摩式建，进入脉冲“”工作状态。

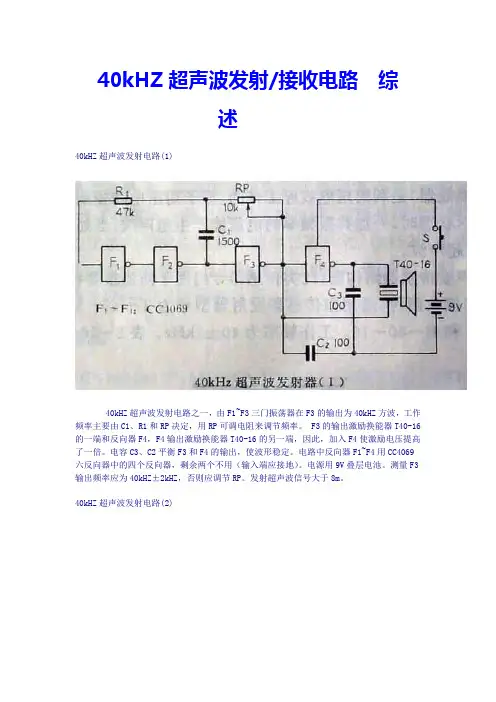

超声波发射电路图
超声波电路主要是由反相器74LS04和超声波发射换能器T1构成的，使用CPU内部的PWM 定时计数器输出的40KHZ方波信号。

一路经一级反相器（U1C与U1E并联组成一级）后送到超声波换能器的一个电极（T1的1脚）；另一路经两级反相器（U1D为第一级，U1B和U1A组成第二级）后送到超声波换能器的另一个电极（T1的2脚）。

用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。

输出端采两个反相器并联，以提高驱动能力。

上位电阻R1,R2一方面可以提高反相器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果。

超声波接收电路图
超声波接收电路原理图如图所示，CX20106A是一款红外检测波接收的专业芯片，常用于电视机红外遥控接收器。

其优点是简单易用，电路连接简单，且减小了生产调试的麻烦。

当CX20106A接收到40KHZ的信号时，会在第7脚产生一个低电平下降脉冲，这个信号可以接收到ARM的外部中断引脚作为中断信号输出。

换能器装配胶接工艺流程换能器装配胶接工艺流程一、换能器装配1、零件的验收、检测1.1结构件的验收、检测（由外协供应部门负责、车间协助）：a) 对所购发射块的材质必需为LY－12西北铝材，压块的材质必需为45＃A3以上材质。

b) 发射块的检验：外观（全检）：外观光亮、色泽均匀无划伤、磕碰伤等缺陷，特别是装配面。

尺寸（抽检10%，抽检合格率为100%，低于100%则需全检）：尺寸正确，公差、表面粗糙度应符合加工图纸要求，装配面应研磨。

c) 压块的检验：外观（全检）：外观光亮、色泽均匀无划伤、磕碰伤等缺陷，特别是装配面，镀层漂亮、均匀，内孔无锈蚀（应镀到）。

尺寸（抽检10%，抽检合格率为100%，低于100%则需全检）：尺寸正确，公差、表面粗糙度应符合加工图纸要求，装配面应研磨。

d) 对所达不到要求的坚决剔除，不能凑合使用。

1.2导电片的检验：a) 导电片材质为δ0.2－0.3mm雪青磷铜皮b) 外观：表面光亮、平整、色泽均匀无划伤、氧化和铜绿，冲切口无毛刺。

1.3其它外购件的验收、检测：a) 螺钉：规格符合图纸要求、硬度必需达到12.9级标准，表面为发篮或电镀处理。

b) 套管：规格符合图纸要求、表面光表无毛刺，必需为全新的聚四氟乙烯材料。

1.4压电陶瓷晶片的验收、检测a) 外观：无开裂、缺角、破损，表面镀层漂亮、均匀，正负极标志明显清楚。

b) 电容量：单片电容量为2100pf－2200pfc) 绝缘：用共立3721数字兆欧表测量，电压2500V时应≥2000MΩ以上(湿度≤60%)。

2、零件的处理在组装前，所有零件都要进行严格清洗，干燥后才能进行组装。

a) 发射块、压块的处理：经验收、检测过的发射块、压块，先用120＃汽油进行清洗除去表面、内孔的油污和加工屑，再经二道汽油漂洗，然后用丙酮清洗、漂洗各一遍后放入无尘烘箱烘干待用。

b) 导电片的处理：经验收过的导电片，先去除冲切口毛刺（不可用沙皮沙，应用刀片括），再在电极上进行搪锡，搪锡一定要吃透、以免连线造成虚焊；最后进行清洗、烘干，方法同上。

超声波发射电路及接收电路图
超声波发射电路
发射电路如图3(a)所示。

发射电路将接收到的方波脉冲信号送入乙类推挽放大电路，用其输出信号驱动CMOS管，接着将其脉冲信号加到高频脉冲变压器进行功率放大，使幅值增加到100多伏，最后将放大的脉冲方波信号加到超声波换能器上产生频率为125 kHz的超声波并将其发射出去。

超声波接收电路
接收电路由OP37构成的两级运放电路，TL082构成的二阶带通滤波电路以及LM393构成的比较电路三部分组成。

因本系统频率较高，回波信号非常弱，为毫伏级，因此设计成两级放大电路，第一级放大100倍，第二级放大50倍，共放大5 000倍左右。

另外考虑到本系统要适应各种复杂的工作环境，因此设计了由TL082构成的高精度带通滤波电路，以供回波信号放大后进行进一步滤波，将滤波后的信号输入到LM393构成的比较器反相输入端，与基准电压相比较，并且对其比较输出电压进行限幅，将其电压接至D触发器，比较器将经过放大后的交流信号整形出方波信号，将其接至FPGA，启动接收模块计数，达到脉冲串设定值时，关闭计时计数器停止计数。

本文来自: 原文网址：/sch/test/0086260.html
本文来自: 原文网址：/sch/test/0086260.html。

一、准备工具：氩弧焊，十号内六角扳手，鉻铁锡线，2.5平方高温线，
2*2.5电缆线适量，振子胶，（剥线钳，套管，扎带，喷砂机，管件等）。

二、焊接螺钉：计算好振子排布位置，在清理好的位置上焊接螺钉，然后将螺钉周围清理干净，务必使其平整，以免影响振子安装。

三、胶水配置：将胶水按规定比例搅拌均匀。

(美瑞、爱牢达、4030胶水粘结前混合，KMD383胶水在粘结过程中混合)。

四、安装振头：将胶水均匀的涂抹在换能器底部，轻轻拧动把换能器底部和缸底接触面间空气和多余胶水挤压出来，使振子更紧密的和不锈钢结合为一个整体。

五、固化凝结：放在室温相对高的地方固化，4-8小时可接线，24小时后可通电试机。

注：1、有金属种钉机也可以代替氩弧焊。

2、焊接螺钉一定要满焊，否则容易脱落。

3、关于固化，时间长短要考虑温度，温度低时间就长，温度高，就快一点，建议在室温下操作，即使加热也不要过分加热，适当最好。
