收稿日期：２０１８?０３?２２作者简介：倪 娟（１９７９－），女，山西长治人，工程师，从事煤矿机电工作。
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０１８．０４．０２２一起ＫＢＺ－４００馈电开关故障分析及处理倪 娟（潞安环能股份公司王庄煤矿，山西长治 ０４６０３１）摘 要：文章依据实际生产中遇到的一起ＫＢＺ馈电开关不能吸合的故障，介绍了具体的检修过程。
该故障为非典型故障，处理过程具有一定的偶然性，可为以后修理该系列馈电开关提供参考。
关键词：馈电开关；真空断路器中图分类号：ＴＤ６１１ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０１８）０４?００５６?０２１ 发生经过２０１７年５月，王庄煤矿井下６２１８风巷中１台ＫＢＺ－４００馈电开关更换放置地点，供电电缆、负荷出线、控制线等均未改变，为保持电缆吊挂整齐，仅是对电缆重新进行了整理。
该馈电开关所带负荷为工作面所有低压负荷，包括：照明、排水、煤溜、掘进机等机电设备。
在完成其余设备检修工作后，工作面计划恢复生产，首先，需操作馈电开关恢复供电。
馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常，接着解锁该馈电开关的机械闭锁机构，把操作手柄打到“分闸”位置，检查电源指示灯正常亮起，显示屏正常显示。
经检查显示屏显示内容均无误后，把操作手柄打到“合闸”位置。
此时工作电压显示６６０Ｖ，一切正常，然后按下“合闸”按钮，却未听到开关内有真空接触器吸合的声音，显示屏也显示“分闸”，开关合闸失败。
２ 查找故障点２．１ 开关参数该馈电开关属于矿用隔爆型真空馈电开关，适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中，额定工作电压为１１４０Ｖ或６６０Ｖ，额定电流为４００Ａ，适用于中性点不接地的三相电网中，可作为配电系统的总开关或分开关使用。
开关工作方式属于长期工作制；其内部断路器极限分断能力为１５ｋＡ；具有的保护功能有：①过载保护———反时限动作；②短路保护———速断动作；③漏电闭锁———动作值：１１４０Ｖ时为４０ｋΩ，６６０Ｖ时为２２ｋΩ；④漏电保护———动作值：１１４０Ｖ时为２０ｋΩ，６６０Ｖ时为１１ｋΩ；⑤选择性漏电保护：１１４０Ｖ动作值为５～２０ｋΩ，６６０Ｖ动作值为５～１３ｋΩ；⑥欠压保护，当电网电压低于６５％时开关跳闸。
收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。
关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。
KBZ-400/1140(660)矿用隔爆型低压真空馈电开关
安全操作规程
第一条送电程序
1.将机械闭锁旋钮旋入闭锁位置，操作手柄由“闭锁”位置打到“电
源”位置，显示器显示“分闸待机”。
2.按合闸按钮，断路器吸合，显示器显示“合闸运行”。
第二条停电程序
1.按动分闸按钮，断路器断开。
2.将操作手柄由“电源”位置打到“闭锁”位置。
3.将机械闭锁旋钮旋出闭锁位置。
注意事项：在分闸状态，若负荷侧与外壳间接入小于漏电闭锁值的电阻，显示器显示“漏电闭锁”和电阻值。
若接入大于漏电闭锁值的电阻后，自动复位。
KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件1.1本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。
在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。
1.2 馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15º；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。
2、主要技术参数2.1额定电压：1140V 或 660V2.2额定电流：400A、200A。
（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）2.3断路器的极限分断能力：8000A。
2.4断路器分断时间不大于30ms。
2.5短路整定电流值可分别设为开关整定电流的1.6倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。
当短路电流大于10倍整定电流时，实行无压释放速断保护。
短路保护动作时间小于0.1秒。
2.6开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。
在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。
2.7过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：0.2倍、0.3倍、0.4倍、0.5倍、0.6倍、0.7倍、0.8倍、0.9倍、1.0倍、1.2倍、1.4倍，精度为±8%。
KBZ-400 660/1140矿用隔爆型真空智能馈电开关技术要求一、主要技术参数1、馈电开关型号为KBZ-400 660/1140矿用隔爆型真空智能馈电开关，其额定电压为1140V或660V，额定电流400A；2、馈电开关的电源进线喇叭口，负荷出线喇叭口各两只；控制线喇叭口三只；二、技术条款1、采用方壳、平移式快开门结构，内部功能元器件采用抽屉式或快速拆卸式（门板块、断路器、控制板），其连线采用插接式，维护方便。
2、采用性能最先进的32位微处理器，保护器反应速度快、测量精度高、保护性能更加可靠。
3、馈电开关控制方式有电动合闸、电动分闸、手动机械分闸、远距离分闸等操作。
4、开关具有短路、过载、漏电闭锁、断相、三相不平衡、漏电保护、欠压、过电压吸收等多种保护功能；具有风电闭锁、瓦斯电闭锁保护功能；5、采用全中文液晶显示器，配合菜单式人机交互界面，实时显示系统电压、三相电流、绝缘电阻值、开关分合闸状态、线路故障等多种信息。
故障自诊断，有记忆功能，各项保护功能参数均可以通过菜单选择调整。
6、馈电开关中关键元器件必须质量可靠，如：液晶显示屏、可逆换向隔离开关、真空断路器（真空管选昆山国力）、可编程控制器及智能主控工业计算机等；7、配标准CAN总线接口，配置于矿用电力自动控制及综合监测监控系统中，实现遥测、遥控、遥信、遥调等四遥功能，实现供电设备自动化。
三、应符合的标准1、该型馈电开关设计制造应符合2010年版《煤矿安全规程》相关规定；2、出厂时应提供产品检验合格证、防爆合格证及煤安标志准用证；3、该型馈电开关设计制造必需符合以下标准：a）GB3836.1∽3836.4-2000 爆炸气体环境用电气设备b) JB/T 3956-1985 矿用隔爆型馈电开关c) JB/T 4262-1992 防爆电器用橡套电缆引入装置d）GB/T4942.2-93 低压电气外壳防护等级e）GB/T1408.1-93 低压开关设备和控制设备总则f) GB/T1408.2-94 低压开关设备和控制设备低压断路器g)MT 209-1990 煤矿通讯、检测、控制用电工电子产品通用技术要求。
⼭东⼀统KBZ-400（1140V）说明书KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关使⽤说明书⼭东⼀统电器有限公司⼆○○七年四⽉⼗⼀⽇使⽤前请认真阅读使⽤说明书!1、概述1.1、⽤途、特点和适⽤范围KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关（以下简称为馈电开关）适⽤于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性⽓体环境中，在交流50赫兹、额定电压1140V、额定电流400A，三相中性点不接地的供电系统中。
采⽤了先进的DSP微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快。
能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载，短路（分为相敏短路保护、电流幅值保护两类）、断相、风电闭锁、远⽅分励等多种保护功能。
1.2、产品特点：该馈电开关是将⽬前矿⽤隔爆型馈电开关所有保护汇集⼀起的智能真空馈电开关。
特别是相敏短路保护整定值能⽐按《煤矿井下低压电⽹短路保护装置的整定细则》整定的短路保护整定值降低40％，从⽽提⾼可靠动作系数；在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截⾯。
采⽤438汉字字符液晶显⽰器，配合菜单式⼈机交互界⾯，操作直观简便。
运⾏时实时显⽰当前时间、三相电流和电⽹电压、有功功率、功率因数、绝缘电阻、总开关或分开关、运⾏状态（合/分闸）及故障信息，显⽰信息极为丰富。
各项保护功能参数均可以通过菜单选择调整，适⽤范围⼴，保护精度⾼。
具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时⾃动提取上⼀次设定的参数。
⽽且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999⼩时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显⽰。
⽅便维护。

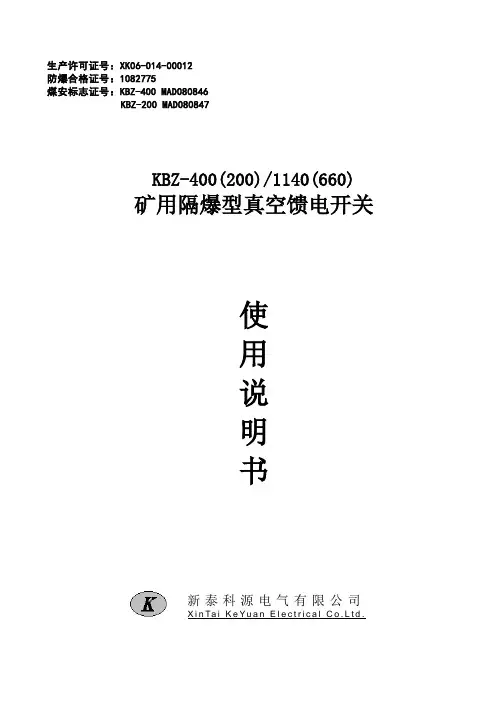

生产许可证号：XK06-O14-00012防爆合格证号：1082775煤安标志证号：KBZ-400 MAD080846KBZ-200 MAD080847KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关使用说明书新泰科源电气有限公司X i n Ta i K e Y u a n E l e c t r i c a l C o.L t d.目录1用途及使用条件 (1)2基本参数 (1)3结构 (2)4保护器的使用 (2)4.1 定值整定 (2)4.2 按键操作说明 (2)4.3 菜单结构及操作 (3)4.4 菜单总体结构及说明 (10)5主要配件明细表 (11)6安装注意事项 (11)7常见故障处理 (11)8包装 (11)9订货须知 (11)10附图 (11)使用前请认真阅读本使用说明书1用途及使用条件4.1用途KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ，电压1140V电流至400A、200A的中性点不接地的三相电网中，作为配电总开关或分开关之用。
本开关采用智能保护器，性能可靠，动作准确，具有欠压、过载、短路、漏电闭锁等保护功能。
本馈电开关采用智能保护器，保护器以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使保护器具有极高的抗干扰能力。
在设计上，采用标准化、模块化硬件设计，高精度的A/D转换，专用电源模块。
在用户界面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。
本保护器存贮一套定值，并可在线查询、修改，具备事件顺序记录、及事件、遥测、遥信远传等功能，具有相敏保护功能。
本开关配置带隔离RS-485标准异步通讯接口，通讯方式可采用通信电缆线。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ-400(200)/1140W矿用隔爆型智能真空馈电开关一、用途及使用条件1 用途KBZ-400(200)/1140W矿用隔爆型智能真空馈电开关(以下简称馈电开关), 适用于煤矿井下和其它周围介质中含有爆炸性气体 (甲烷混合物)的环境中, 在交流50Hz, 660V, 1140V, 电流至400A的中性点不接地的三相电网中, 作为配电总开关或分支开关.具有欠压、过载、短路、漏电闭锁、漏电保护,选择性漏电保护等功能，可外接远方分励按钮，可组成系统使用，亦可单独使用，并有风电瓦斯闭锁功能，使用智能化单片机智能化保护。
用于移动变电站低压侧，还具有超温报警及高低压联锁功能。
2 使用条件(1)海拔高度不超过2000m;(2)周围环境温度为-5℃-+40℃;(3)周围环境湿度不大于95%(+25℃);(4)无破坏绝缘的气体或蒸汽的环境中;(5)无显著摇动与冲击振动的地方;(6)能防止雨雪与滴水的地方;(7)与水平面的安装倾斜度不超过15度。
二、主要技术特征1. 额定工作电压: 660V, 1140V;2. 额定工作电流: 400A、200A;3. 额定工作制: 长期工作制;4. 最大分断能力: 1140V, 7.5kA; 660V，9kA5. 操作方式: 电动合, 分闸;6. 馈电开关保护功能的特性参数;7. 进出线口: 主回路进出线喇叭口4只, 可穿入φ32 -φ71 的橡套电缆; 控制电路进出线喇叭口2只, 可穿入φ14.5-φ21橡套电缆。
8. 型号含义K B Z —400（200）/1140 □9．智能化性能9.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。
9.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。
9.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。
电光防爆KBZ-400馈电开关漏电闭锁保护原理经过插件内部的检测电路，如果发现负载线路的绝缘低于规定值，插件内部的继电器将会吸合，使得插件内部的触点闭合，从而导致馈电开关无法合闸，实现漏电闭锁的保护功能。
漏电检测工作原理漏电检测分为附加直流漏电检测和零序电流检测两种工作原理。
附加直流漏电检测是通过将直流信号叠加在交流信号上，实现对负载线路的漏电检测。
零序电流检测是通过检测负载线路的零序电流大小，来判断是否发生漏电。
无论是哪种方式，一旦发现负载线路有漏电情况，KBZ9-400/200馈电开关会立即跳闸，起到保护作用。
馈电开关与磁力启动器的区别KBZ9-400/200馈电开关与磁力启动器的区别在于，馈电开关作为一个工作面的总开关使用，可以连接较多的负载，并且具有漏电闭锁、漏电检测、过负荷等故障保护功能。
而磁力启动器只能控制一个负载电源的通断控制，只具有漏电闭锁功能，无法进行漏电检测。
总结KBZ9-400/200馈电开关的漏电保护原理涉及漏电闭锁和漏电检测两种功能，通过变压器将高电压转化为低电压，再通过附加直流漏电检测和零序电流检测实现对负载线路的漏电检测。
相比于磁力启动器，馈电开关具有更多的保护功能，可以连接更多的负载，是一种更为高效、安全的开关设备。
分馈电开关2连接着SDJ皮带机的负载侧，控制着皮带开关QJZ-315.选择性漏电保护的作用是当分馈电开关1所带负载中出现漏电故障时，例如25KW绞车电机漏电时，分馈电开关1会立即跳闸，切断该支路的供电，而不会影响馈电开关2所带支路的供电。
同样地，如果馈电开关2所带负载有漏电现象，则馈电开关2跳闸，不会影响其他支路。
总馈电开关作为后备保护，当分馈电开关无法及时检测到漏电故障时，总馈电开关跳闸。
因此，选择性漏电保护的原则是哪个支路出现漏电故障，哪个支路的馈电开关先跳闸。
在早些时候，馈电开关没有选择性漏电保护功能，只安装了一台馈电开关，如果工作面中的任何一台设备发生漏电现象，都会导致总开关跳闸，切断整个工作面的供电。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COSø=）；操作方式：电动合、分闸，机械保持。
馈电开关保护功能的特性参数：详见附录保护器使用说明书。
进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
矿用低压隔爆型智能真空馈电开关（KBZ-400）保护整定计算浅析发表时间：2018-04-13T16:29:56.763Z 来源：《电力设备》2017年第31期作者：李华[导读] 摘要：针对井下低压电网保护的整定是否符合实际要求，是减少井下电网供电事故的一个极为重要技术管理工作，对低压电网保护整定的准确性，是大大提高煤矿供电系统的安全可靠性。
（四川川煤集团攀煤公司大宝顶煤矿四川攀枝花 617017）摘要：针对井下低压电网保护的整定是否符合实际要求，是减少井下电网供电事故的一个极为重要技术管理工作，对低压电网保护整定的准确性，是大大提高煤矿供电系统的安全可靠性。
关键词：馈电开关低压电网保护整定前言：煤矿井下电网的保护整定不准确会引起供电的故障，损坏设备，而且还可能导致人身触电，所以保护整定是煤矿井下供电的重点，本文提出了保护整定计算，对于井下安全供电意义重大。
一、馈电开关保护功能的参数1、欠压保护：整定动作值35-70%ue，动作时间1s—10s可调；2、过载保护：a.工作电流的整定范围：40-400A，操作按键由软件整定，步长为5-20A。
b.过载保护动作时间具有反时限特性。
见表3、短路保护：动作整定值可整定为工作电流整定值的2-10倍。
动作时间为瞬动；4、断相保护：三相负荷中有一相电流I=0时，其余两相电流为1.15倍工作电流整定值时，断相保护动作。
动作时间1-10s可调；5、漏电闭锁与漏电保护：馈电开关作总开关或分开关均设有漏电闭锁。
当线路对地绝缘电阻达22+20%KΩ（660V系统）或40+20%KΩ（1140V系统）时，馈电开关对供电线路实现闭锁，不能合闸供电。
馈电开关作总开关使用时，当电网每相对地电容不大于1uf，分支电容不大于0.3uf，对地绝缘电阻在20+20%KΩ（1140V系统），或11+20%KΩ及以下时，利用附加直流检测原理馈电开关能够实现漏电保护或选择性漏电保护的后备保护。
