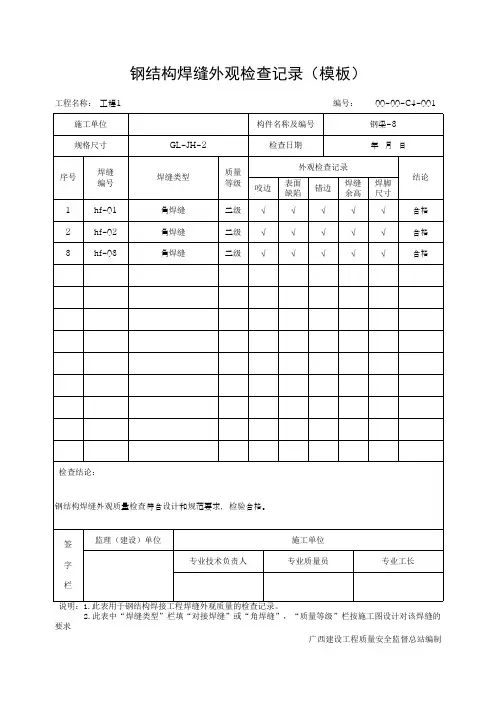

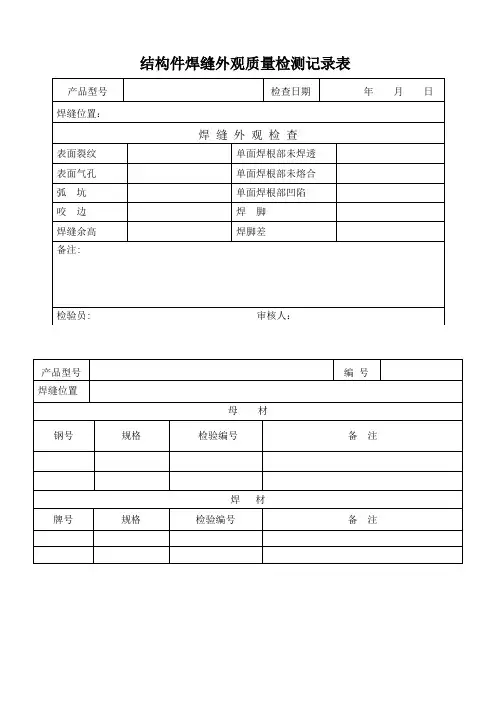

焊缝外观质量检查记录表

SG—T059钢结构工程焊缝外观质量检查记录工程名称分项工程名称施工单位项目负责人专业工长班组长检查项目检查部位焊缝尺寸（㎜）焊缝外观质量检查评定结果焊工姓名或证号设计或规范规定值实测值设计或规范要求检查情况钢板对接焊缝余高c 一级B<200～3321.511.6应符合规范5.2.6条、5.2.11条要求无裂纹、气孔夹渣等缺陷，焊缝外形均匀，成型好合格钢板对接焊缝错边d 一级t=10d≤1.51.8.4.5.8.6应符合规范5.2.6条、5.2.11条要求无裂纹、气孔夹渣等缺陷，焊缝外形均匀，成型好合格局部要求焊透H型钢焊缝二级t=10焊角尺寸为t/25659.66598应符合规范5.2.6条、5.2.11及附录A表A.0.1条要求符合规范要求合格其他角焊余高c三级h f = 8C=0～311.5332应符合规范A表A.0.1要求表面无裂纹、焊瘤，咬边、夹渣、未合格注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录。

四川省建设厅制SG—T059填写说明一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊缝质量检查记录。

幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。

二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表。

三、填写示范以钢柱为例，实际当中，工程由哪种构件，就按哪种构件出现的焊缝检查记录。

四、焊缝的外形尺寸和表面质量应按规范第5.2.6条和附表A表A.0.1、表A.0.2、表A.0.3等规定进行控制。

五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。

六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤检验。

七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。

八、焊缝尺寸检查用焊缝量规。

九、一般项目其检查结果应有80%及以上的检查（值）符合规范要求，且最大值不应超过其允许差值的1.2倍，方可判定合格。

十、本表一式两份，施工单位、建设单位各存一份。

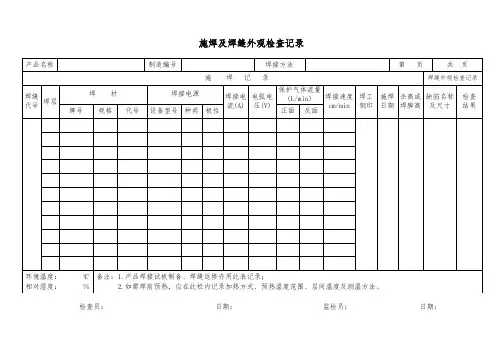

施焊及焊缝外观检验记录
日期：XX年XX月XX日
施焊工程：XXX部位
检验人员：XXX
焊接人员：XXX
一、施焊情况：
1.施焊设备：使用牌号为XXX的焊接设备进行施焊。

2.预热情况：施焊前对焊接部位进行了预热处理，预热温度为XXX摄氏度，预热时间为XXX分钟。

3.焊接材料：使用牌号为XXX的焊接材料进行施焊。

4.焊接工艺：采用XXX种焊接方法，焊接参数为XXX。

5.施焊控制：根据焊接工艺规程要求，进行了施焊控制。

二、焊缝外观检验：
1.检验标准：焊缝外观应符合相关标准和规范的要求。

2.检验方法：采用人工目视检查法进行焊缝外观检验。

3.检验内容：
(1)焊缝是否均匀、连续，无间歇性焊道、夹渣、穿透不良等缺陷。

(2)焊缝表面是否平整，无严重凹凸、焊渣和气孔等缺陷。

(3)焊接接头表面是否干净，无油污、腐蚀物、氧化皮等影响焊缝质量的现象。

(4)焊缝表面是否有裂纹、毛刺等缺陷。

(5)焊接处是否有未熔合或部分熔合不良的现象。

(6)焊缝形状和尺寸是否符合设计要求。

三、检验结果：
1.检验结论：经焊缝外观检验，该施焊工程的焊缝外观符合相关标准和规范的要求。

2.检验记录：见下表。

序号焊缝部位检验内容检验结果
1XXX施焊情况合格
2XXX焊缝外观合格
3XXX焊缝外观合格
...
四、检验意见和建议：
对施焊情况及焊缝外观检验结果无异议。

检验人员：(签名)日期：(年/月/日)。

说 明GD2301057本表适用于二、三焊缝外观质量检查。

检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。

检验方法：观察检查，用焊缝量规抽查测量。

2. 焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。

检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。

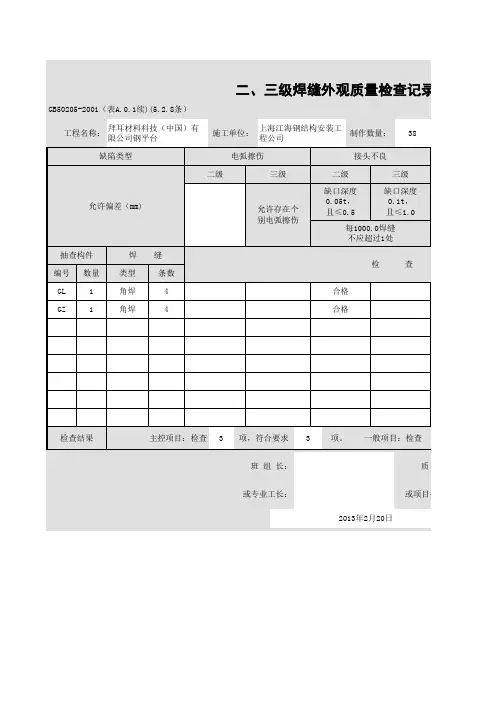

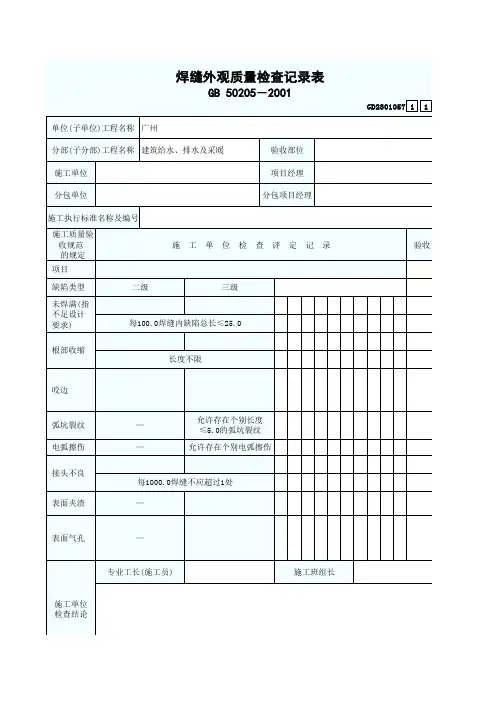

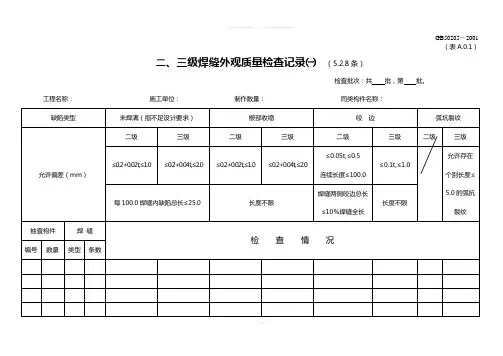

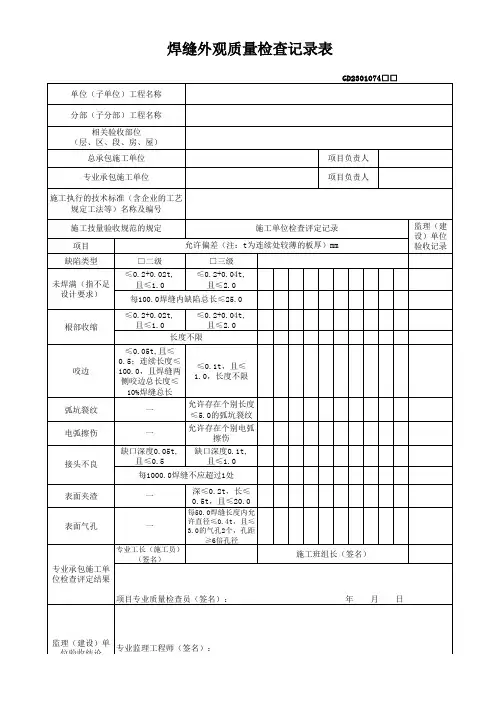

3. 二级、三级焊缝外观质量标准应符合GB 50205－2001附录A中表A.0.1的规定。

三级对接焊缝应按二级焊缝标准进行外观质量检验。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。

检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查。

4. 焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。

检查数量：每批同类构件抽查10%，且不应少于3件。

检验方法：观察检查。

5. 焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基体金属间过渡较平滑，焊渣和飞溅物基本清除干净。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中,每种焊缝按数量各抽查5%,总抽查处不应少于5处。

检验方法：观察检查。

、电弧数抽查磁粉探焊缝应数抽查面留下焊渣和查5%,。

焊缝外部质量检验I主控项目1.现场设备焊缝的检查等级，应按100%无损检测、局部无损检测、不要求进行无损检测的要求，划分为I、n、In三个等级。

现场设备焊缝的外观质量应符合本规范表8.1.1-1,表8.1.1-2的规定。

检查数量：全部检查。

检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。

注：1当咬边经磨削修整并平滑过渡时，可按焊缝一侧较薄母材最小允许厚度值评定。

2角焊缝焊脚不对称在特定条件下要求平缓过渡时，不受本规定限制。

3除注明角焊缝缺陷外,其余均为对接、角接焊缝通用。

4表中T为母材厚度；t为设计焊缝厚度。

5表中公式的常量单位为mm02、管道焊缝的检查等级，应按现行国家标准《工业金属管道工程施工质量验收规范》GB50184的规定划分为I、n、m、IV、V五个等级。

管道焊缝的外观质量应符合本规范表8.1.2-1、表8.1.2-2的规定。

检查数量：全部检查。

检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。

表8.1.2-1管道焊舞外观质量注：对于铝及铝合金的根部凸出，当母材厚度小于或等于2mm时，根部凸出应小于或等于1∙5mm;当母材厚度为2mm~6mm时,根部凸出应小于或等于2.5mm o3、钛及钛合金、措及错合金的焊缝表面应在焊后清理前进行色泽检查。

钛及钛合金焊缝的色泽检查结果应符合表8.1.3的规定。

错及错合金的焊缝表面应为银白色，当出现淡黄色时应予以清除。

检查数量：全部检查。

检查方法：观察检查和检查焊接检查记录。

注：区别低温氧化和高温氧化的方法宜采用酸洗法，经酸洗能除去紫色、蓝色者为低温氧化，除不掉者为高温氧化。

11一般项目4、焊缝外观应成形良好，不应有电弧擦伤；焊道与焊道、焊道与母材之间应平滑过渡；焊渣和飞溅物应清除干净。

检查数量：全部检查。

检查方法：观察检查。

5、管道5⅛1妾焊缝处的角变形（图8.1.5）应符合下列规定：1）当管子公称尺寸小于100mm时，允许偏差为2mm;2）当管子公称尺寸大于或等于100mm时，允许偏差为3mm o图8.1.5管道焊接接头的角变形1.钢板尺；a・角变形（平直度）偏差检查数量：全部检查。

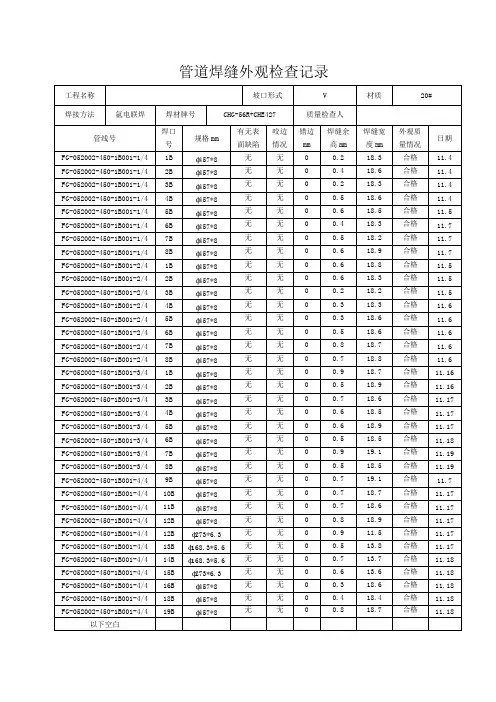

管道焊接及焊缝外观检查记录表
